I.C.T-SS550
I.C.T
| Количество: | |
|---|---|

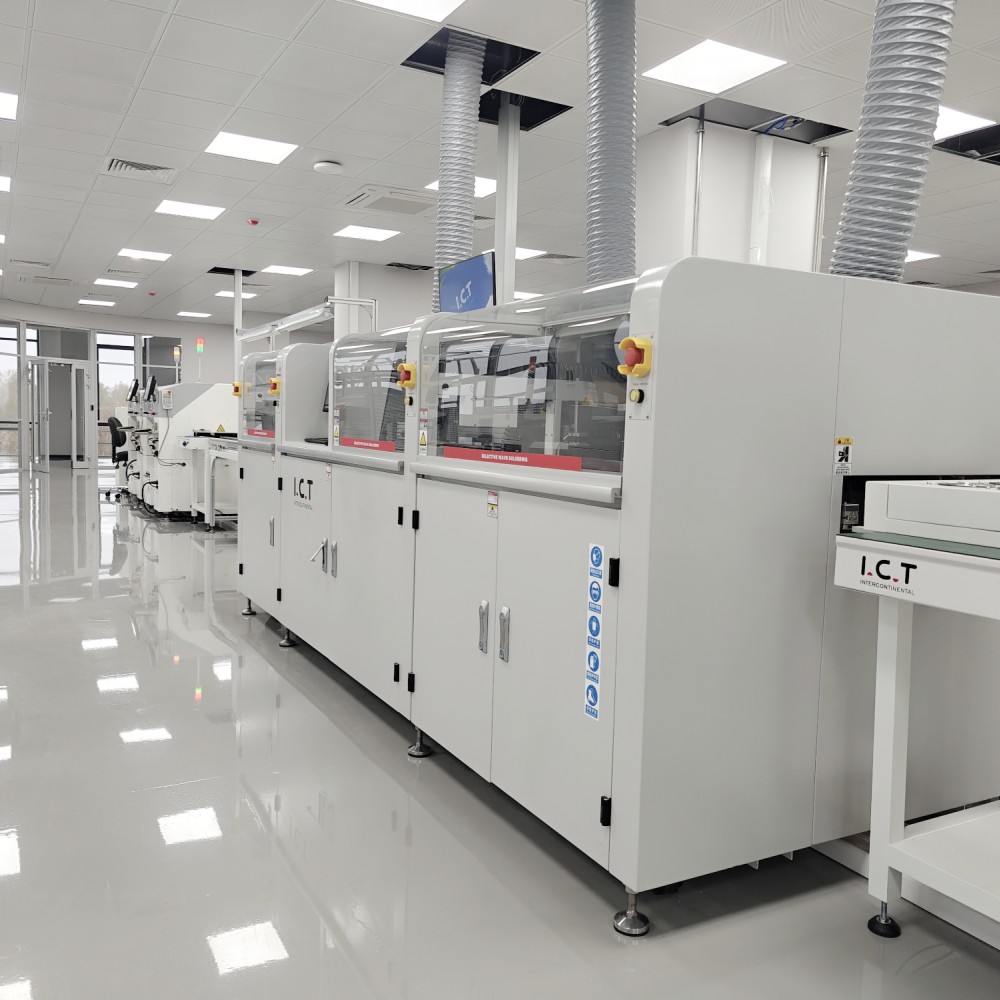

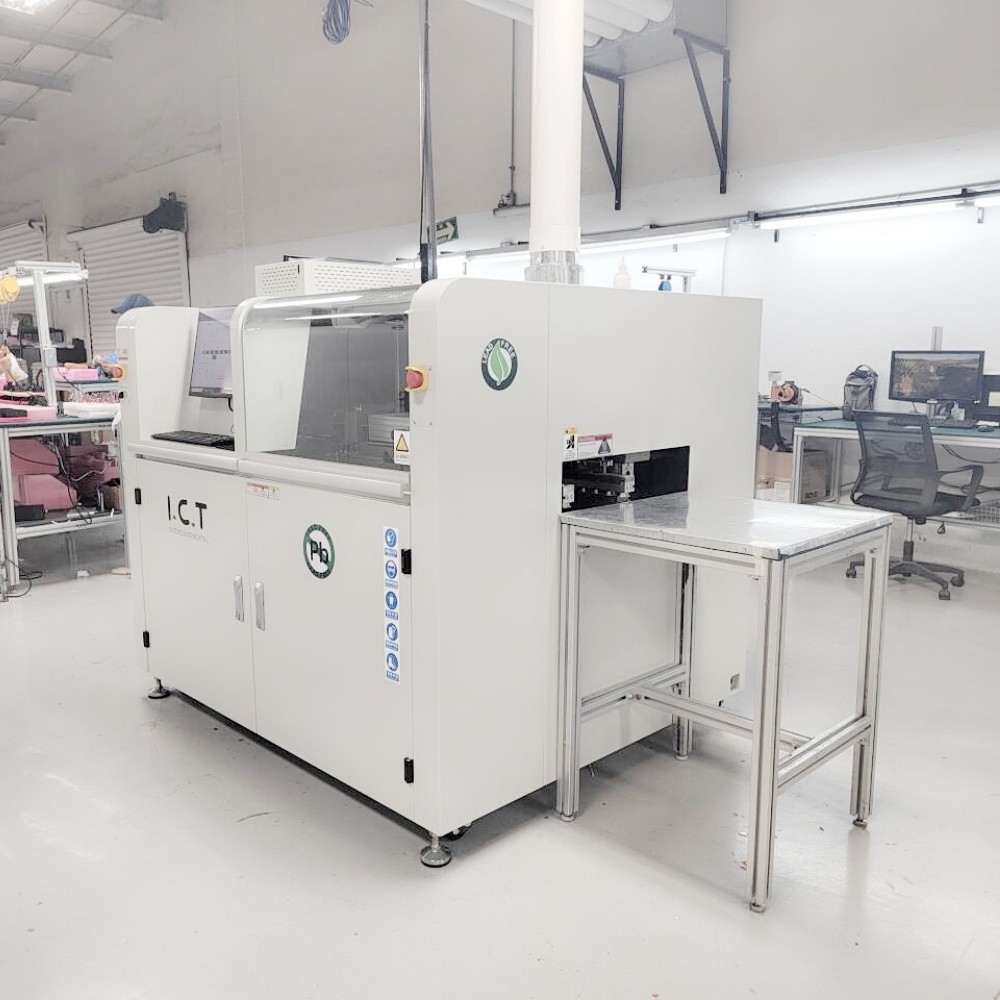

| Онлайн-селективная волновая паяльная машина
Машина для селективной волновой пайки, разработанная и собранная компанией I.C.T в Китае, представляет собой высокопроизводительное устройство, предназначенное для гибких процессов пайки в больших объемах. Он имеет уникальную конструкцию, в которой PCB остается неподвижным, в то время как платформа распыления и пайки движется, обеспечивая эффективную и стабильную сварку.
Машина полностью управляется ПК, что позволяет пользователям задавать и сохранять такие параметры, как траектория движения, температура пайки и тип флюса, обеспечивая превосходную отслеживаемость и повторяемость качества. Модульный онлайн-транспорт SMEMA поддерживает различные конфигурации производственных линий. Благодаря автоматической калибровке высоты волны и позиционированию метки CCD он обеспечивает высокую точность. I.C.T, обладающий более чем 25-летним опытом, предоставляет надежные решения более чем 1600 клиентам в 72 странах, что делает эту машину надежным выбором для PCB и производства автомобильной электроники.
| Список оборудования DIP-линии

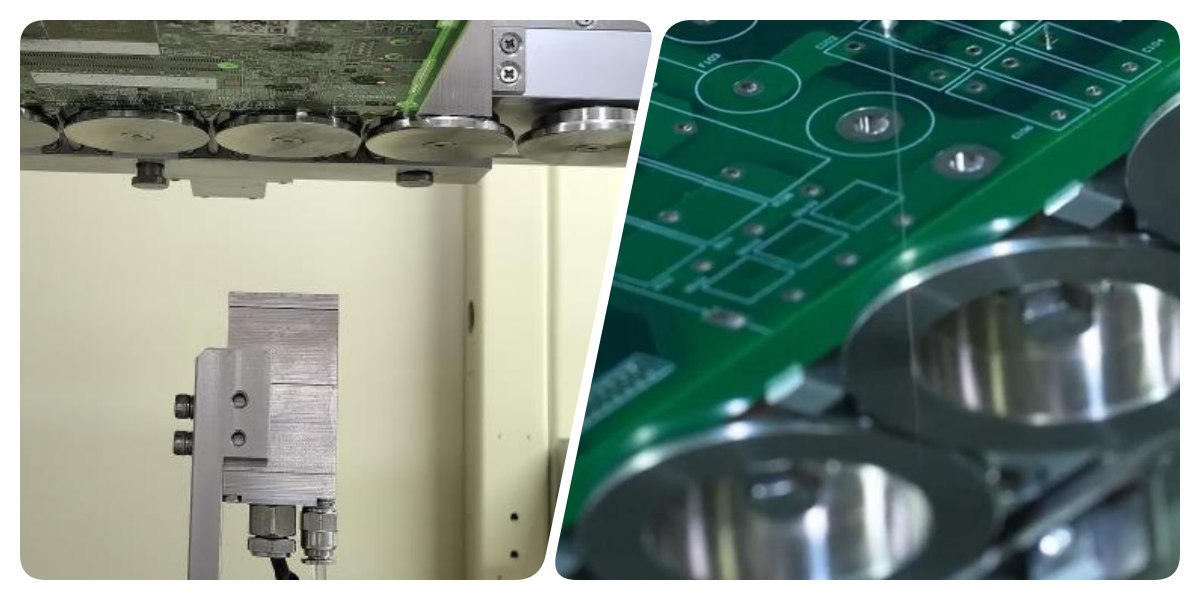

Машина для селективной волновой пайки оснащена современной системой флюса для точного нанесения. В нем используется высокочастотный импульсный инжекторный клапан для подачи небольших однородных точек флюса с содержанием твердых частиц менее 10%, обеспечивая оптимальные результаты флюса. Напорный резервуар поддерживает стабильное давление флюса независимо от использования, а поддон под струйным клапаном собирает остатки, что упрощает обслуживание. Сопло, установленное на платформе XY с повторяемостью 0,02 мм, и японские пневматические компоненты SMC обеспечивают надежную и эффективную работу.

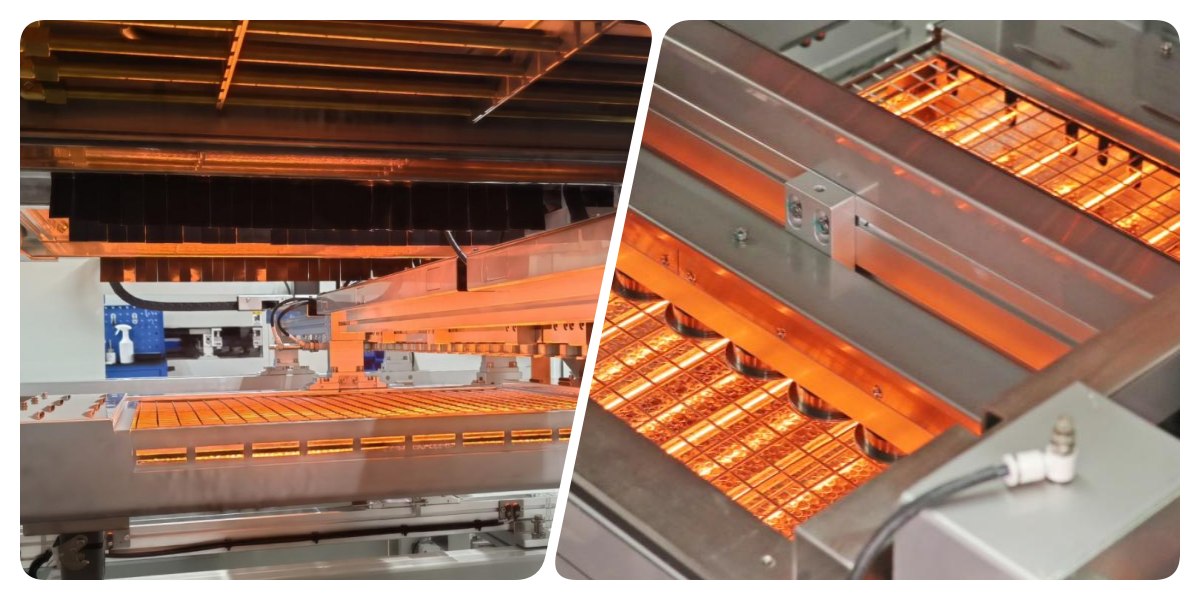

Система предварительного нагрева предназначена для повышения эффективности сварки благодаря надежной настройке. Он включает в себя стандартный предварительный подогрев нижней части и регулируемый ИК-нагреватель сверху для эффективной и стабильной теплопроводности. Структура максимально увеличивает площадь предварительного нагрева, а высокотемпературный хлопок по всему периметру обеспечивает постоянную температуру. Благодаря тепловыделяющим деталям ведущих брендов и сменной конструкции для обслуживания, не требующей использования инструментов, он обеспечивает простое обслуживание и бесперебойное производство.

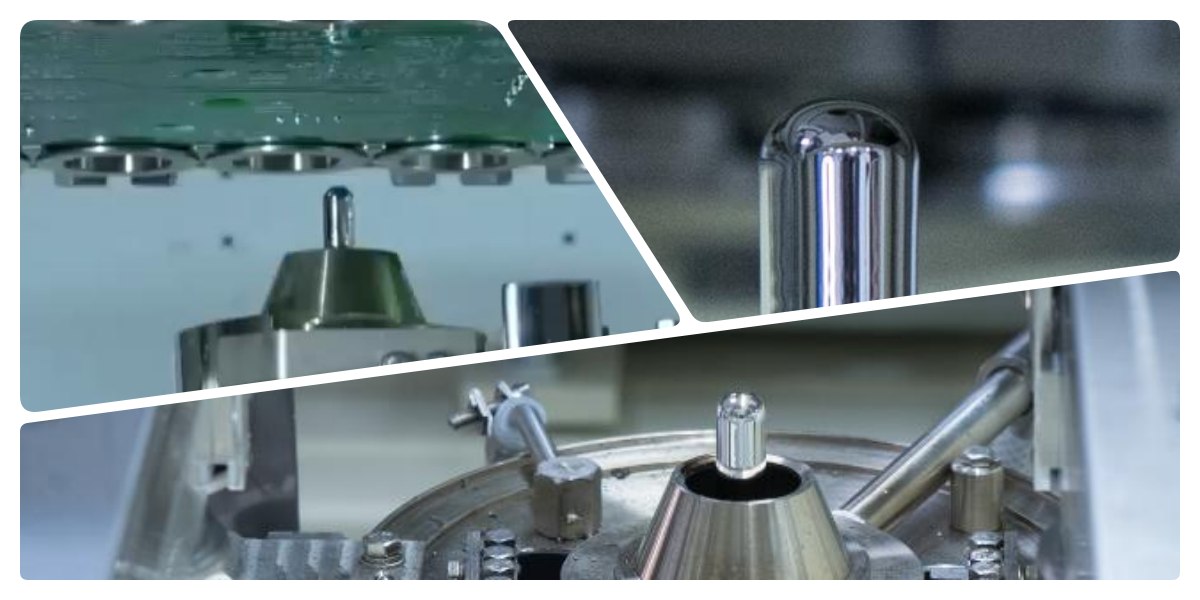

Система пайки обеспечивает превосходную производительность благодаря передовым технологиям. Электромагнитный насос обеспечивает стабильность и надежность пика припоя, а программное обеспечение контролирует температуру припоя, температуру N2, высоту волны и калибровку. Титановая емкость для припоя в сочетании с чугунным нагревателем предотвращает протечки и быстро нагревается. Система онлайн-нагрева N2 улучшает смачивание и уменьшает образование окалины, обеспечивая высокое качество паяных соединений.

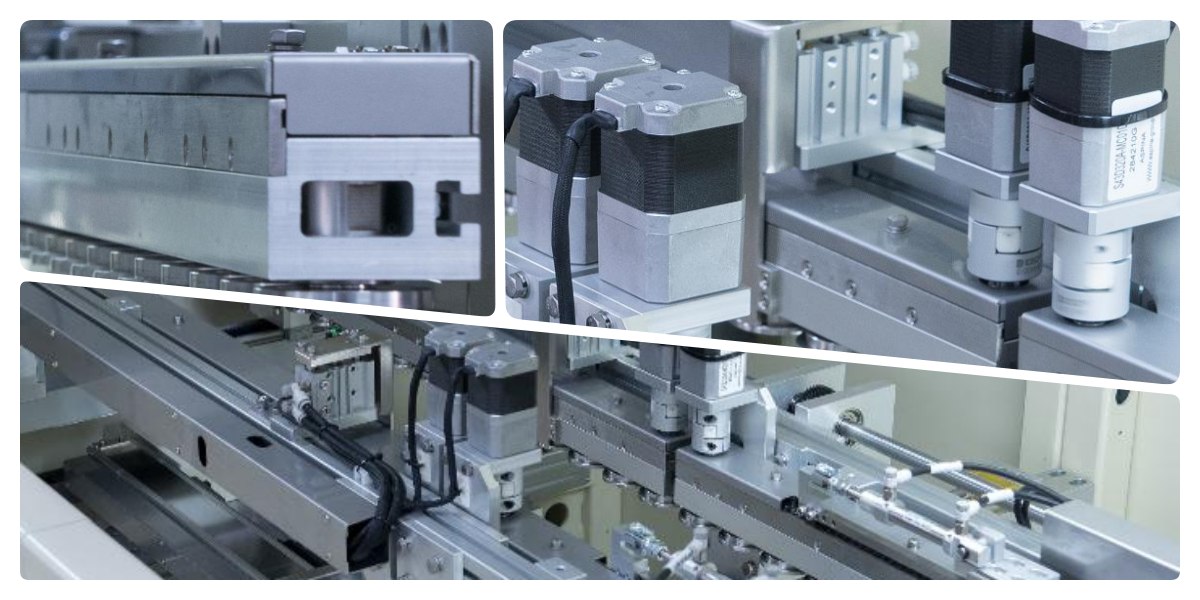

Система трансмиссии обеспечивает долговечность и стабильность для бесперебойной работы. Изготовленный из специальных профилей материала и продуманный дизайн, он включает в себя трехкомпонентный роликовый модуль и систему боковых/верхних зажимов PCBA для фиксации досок. Утолщенная, изготовленная по индивидуальному заказу направляющая выдерживает нагрузку до 20 кг и обеспечивает независимое управление каждой транспортной зоной с помощью японских двигателей и пневматики, что обеспечивает точное движение без столкновений.

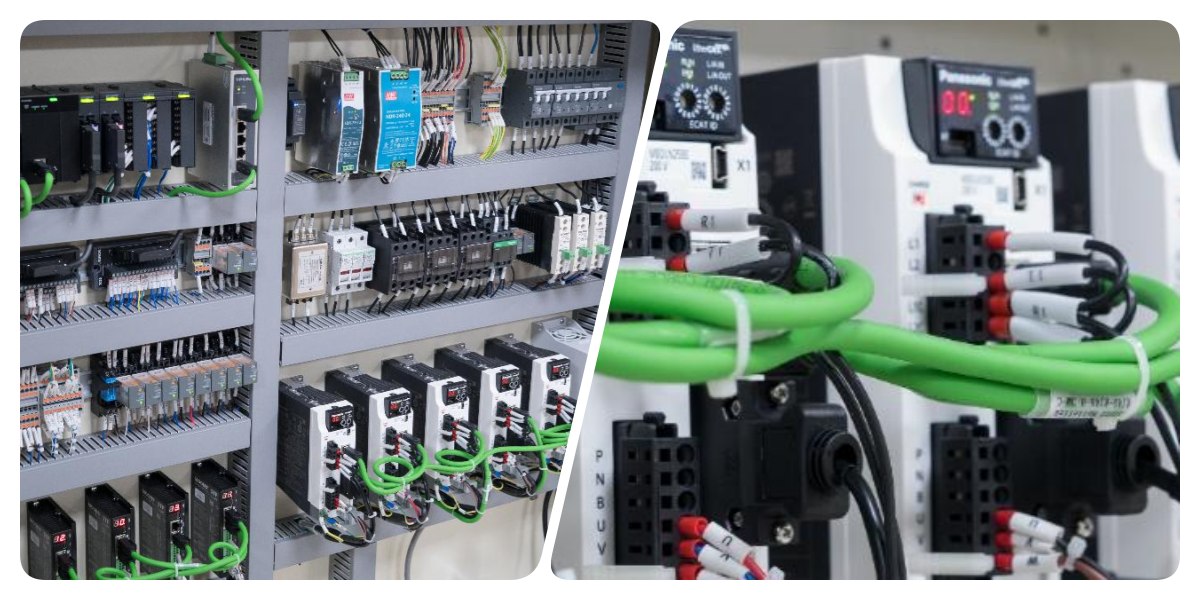

Система управления обеспечивает надежную и расширяемую производительность. Он оснащен высококлассной системой управления шиной модуля PLC+, соответствующей стандартам CE и Industry 4.0, что повышает производительность и стабильность. Оснащенный высококачественными электрическими деталями мирового уровня и сетевыми кабелями Cat-6, он обеспечивает быструю связь и оперативность работы, что делает его прочной основой для машины.

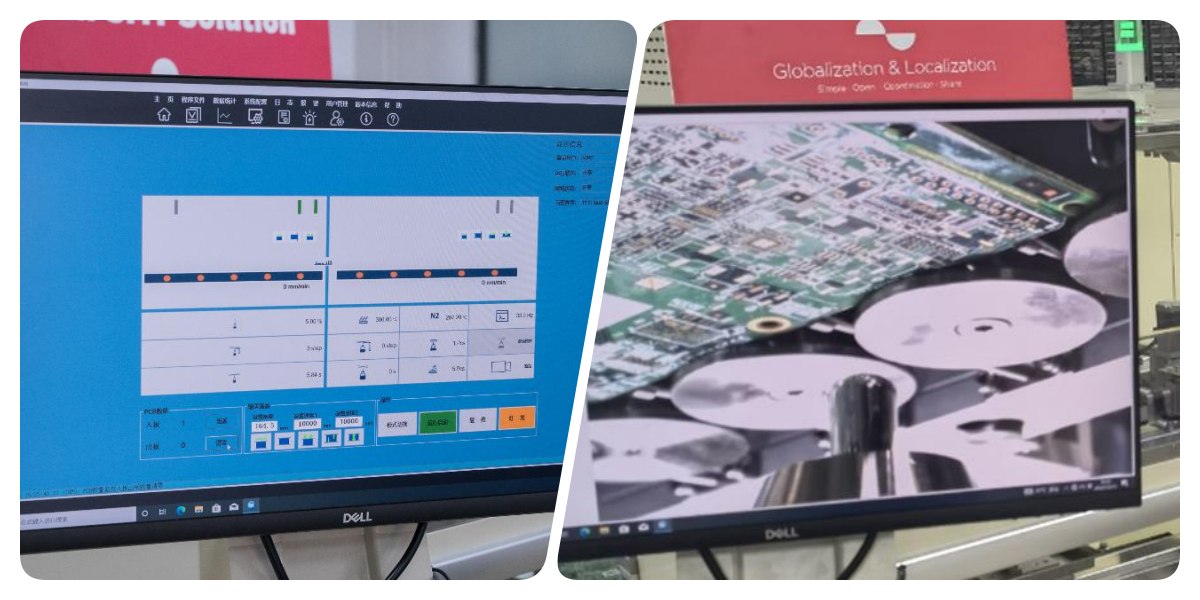

Операционная система повышает удобство использования благодаря интуитивно понятному дизайну. Он предлагает режим управляемого программирования с быстрым программированием CCD и автоматической идентификацией сопел для повышения эффективности. Программирование изображения позволяет корректировать и проверять координаты, а интерфейс визуализации данных в реальном времени позволяет одной кнопкой переключаться на мониторинг пайки CCD. Доступный на нескольких языках, таких как китайский, английский и японский, он подходит для глобальной аудитории.
| Спецификация
| Онлайн-селективная волновая паяльная машина | ||||
| Модель | I.C.T СС540 | I.C.T СС550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модульный | Распыление + предварительный нагрев и пайка | Распыление + предварительный нагрев + пайка | Распыление + предварительный нагрев + пайка + пайка | Распыление + предварительный нагрев + пайка + пайка + пайка |
| Система пайки | ||||
| Количество насадок | 1 | 1 | 2 | 3 |
| Количество припоя | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойной горшок (опция) | N/a | Вариант | Вариант | Вариант |
| Мощность паяльного горшка | 2,35 кВт | 2,35 кВт | 4,70 кВт | 7,05 кВт |
| Флюсовая система | ||||
| Резервуар для хранения потока | 1L | 1L | 2L | 2L |
| Поддержка потока | Поток сигнал тревоги, автоматический | |||
| Спрей | Германия Струйный клапан (точечное и линейное распыление) 1 комплект | |||
| Размер сопла распыления | 130 мкм (опция 180 мкм, 210 мкм) | |||
| Скорость распыления | 0 ~ 20 мм/с | |||
| Скорость движения распылительного сопла | 0 ~ 400 мм/с | |||
| Система предварительного нагрева | ||||
| Режим предварительного нагрева | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR |
| Район предварительного нагрева | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм |
| Зона предварительного нагрева | Верхний горячий воздух: 2, Нижний ИК: 1 | |||
| Нижняя мощность предварительного нагрева | Макс.12 кВт | |||
| Максимальная мощность предварительного нагрева | Макс.6кВт | |||
| Время разогрева | Приблизительно 15 минут (настройка 150 ℃) | |||
| Режим управления | ПК+ПЛК | |||
| Транспортная система | ||||
| PCB Размер (с приспособлением) | 120*60~500*500 мм | |||
| PCB Замена | Онлайн | |||
| PCB Верхний зазор | 120 мм | |||
| Транспортная высота | 900 ± 20 мм | |||
| Транспортная ширина | 60 ~ 500 мм | |||
| Размер: мм | Л1850*В1850*В1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Масса | Приблизительно: 800 кг | Приблизительно: 1200 кг | Приблизительно: 1300 кг | Приблизительно: 1500 кг |

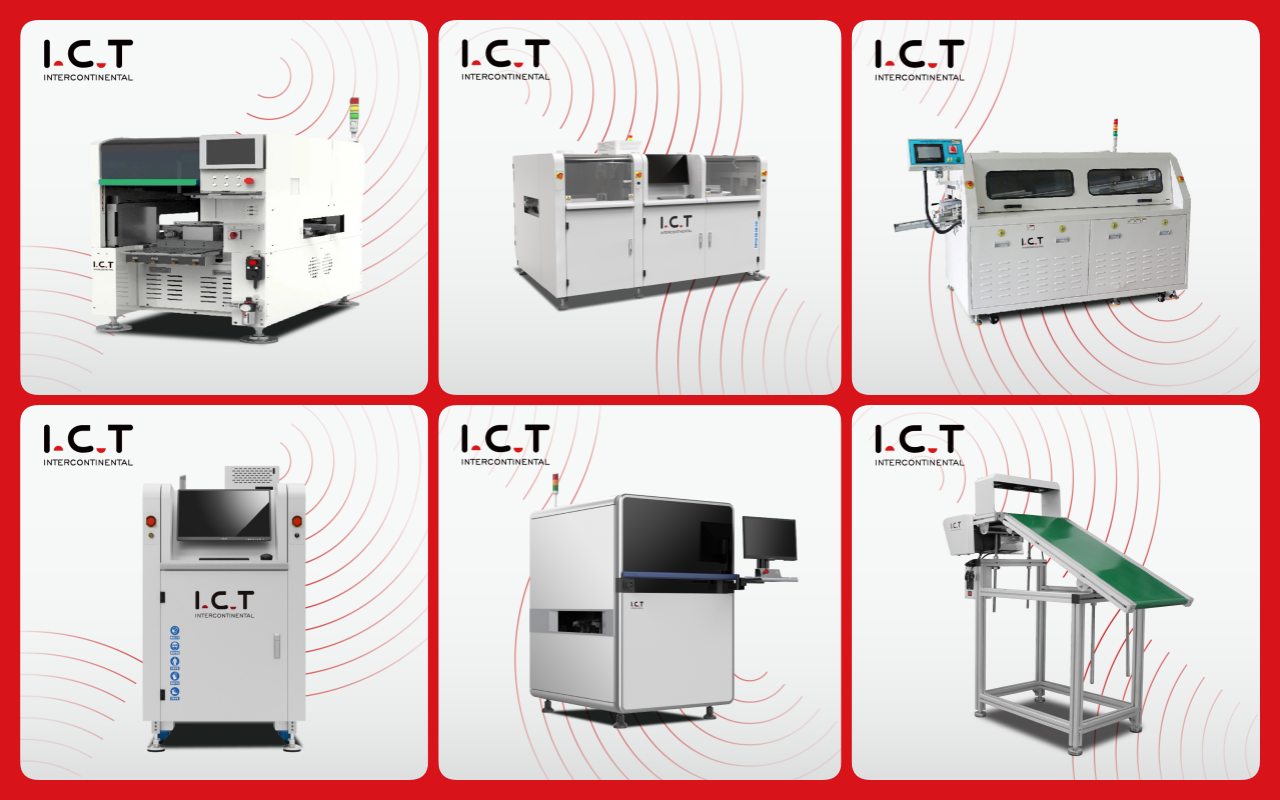

| Список оборудования DIP-линии
Наша производственная линия DIP предлагает современные инструменты для эффективной и точной сборки PCB. Полностью автоматизированная линия DIP включает в себя линию вставки DIP для точного размещения компонентов, волновой загрузчик для плавного входа PCB, волновой разгрузчик для безопасного выхода и конвейерную линию сборки для окончательных проверок. Эта высококачественная линия по производству DIP PCB обеспечивает стабильную работу, надежную установку THT и экономичную сборку, отвечая разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении комплексных задач.
| Название продукта | Назначение в DIP-линии |
|---|---|
Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Проверяет качество внутренней пайки и скрытые дефекты в компонентах THT. | |
Тестирует электрические характеристики и подключение собранного PCB. | |
Плавно транспортирует PCB через линию DIP для эффективной сборки и проверки. |
| Видео об успехах клиентов

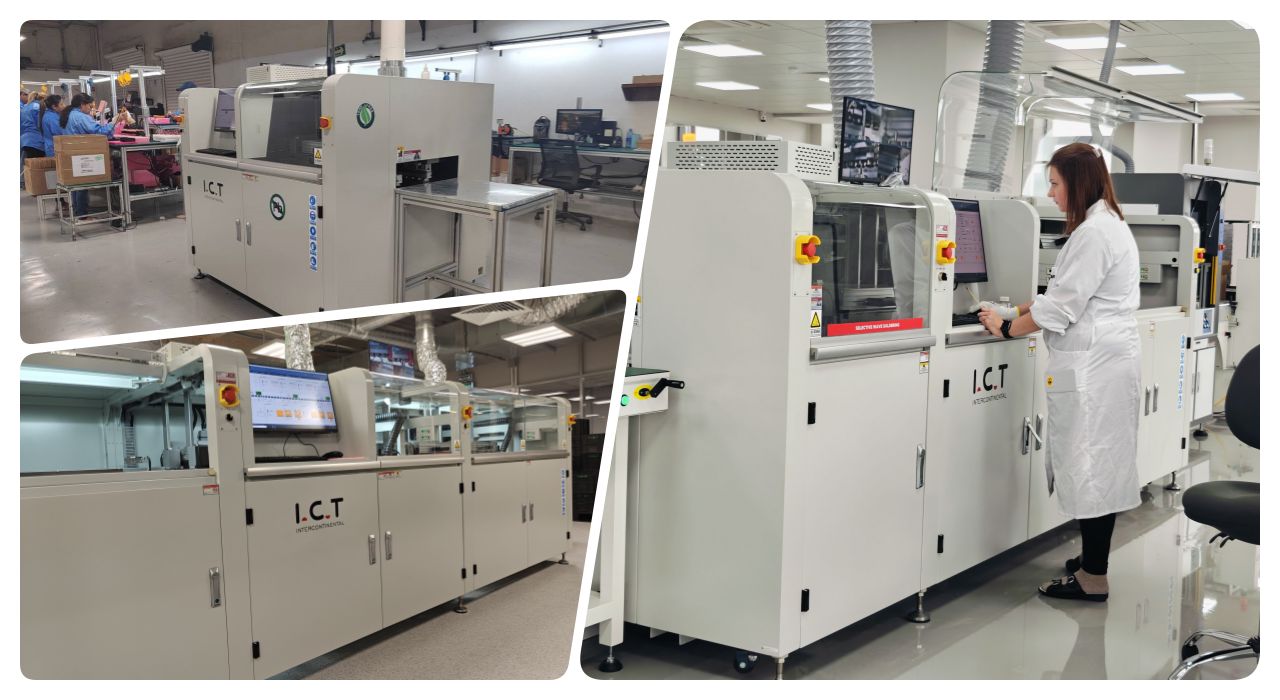

В 2024 году инженеры I.C.T отправились в Европу для обеспечения послепродажного обслуживания компании, производящей автомобильные аккумуляторы, и продемонстрировали машину для селективной волновой пайки SS550 с демонстрационной версией 4-цилиндровой селективной пайки. В видеоролике продемонстрированы стабильная волновая калибровка аппарата и высококачественные паяные соединения. Конечный продукт клиента — компоненты автомобильных аккумуляторов — был наглядно продемонстрирован, демонстрируя, как оборудование повышает эффективность и качество производства. Профессиональное обслуживание и производительность оборудования I.C.T заслужили высокую оценку, что отражает силу нашей глобальной поддержки.
| Профессиональное обслуживание и обучение
I.C.T предлагает комплексное обслуживание и обучение, чтобы обеспечить спокойствие клиентов. Наши услуги включают установку оборудования, техническое обслуживание и техническую поддержку, а инженеры предоставляют рекомендации на месте с учетом ваших потребностей. Обучение охватывает эксплуатацию, настройку параметров и устранение неполадок для быстрого освоения. Мы также предоставляем удаленную помощь и регулярные советы по оптимизации для адаптации к производственным изменениям. Обладая 25-летним опытом, I.C.T стремится строить долгосрочные партнерские отношения и повышать вашу эффективность.
| Похвала клиентов
Клиенты высоко оценивают инженеров I.C.T за профессионализм и быстроту реагирования. Эффективная сварка и стабильная работа машины широко ценятся как ключевые производственные преимущества. Наша тщательная упаковка обеспечивает безопасную доставку, а быстрое решение проблем завоевывает неизменное признание, укрепляя доверие клиентов к I.C.T.
| Отраслевые сертификаты
I.C.T имеет такие международные сертификаты, как CE, RoHS и ISO9001, подтверждающие, что наше оборудование соответствует мировым стандартам безопасности и качества. Нам также принадлежат многочисленные патенты, демонстрирующие инновации в технологии селективной пайки. Эти полномочия отражают приверженность I.C.T качеству и доверию клиентов.
| О компании и заводе I.C.T
I.C.T — ведущая компания с собственными исследованиями, разработками и производством, в которой работает большая команда, которая быстро выросла за последние годы. Мы обслуживаем более 1600 клиентов в 72 странах при поддержке завода со строгими процессами тестирования и надежной системой управления качеством. Обладая 25-летним опытом, I.C.T продолжает внедрять инновации, предлагая надежные решения для мировой индустрии производства электроники.
