PCBA Приложения в косметических устройствах
С ростом спроса на устройства личной гигиены и домашние эстетические медицинские устройства , индустрия косметики быстро развивается. Эти устройства больше не являются простыми инструментами по уходу за кожей - они представляют собой сложные устройства для здоровья и самочувствия, основанные на точной электронике.
{ ]
EMS (электрическая мышечная стимуляция) тонизирующие устройства для лица
LED Маски для терапии по уходу за кожей
РФ (радиочастотная) инструменты для ужесточения кожи и ужесточения кожи
Ультразвуковые моющие средства для лица
Умные чистящие щетки, подключенные через приложение или Bluetooth
Эти продукты объединяют компактные форм-факторы со сложными системами управления, требующими высокоакераторских поверхностных монтировки и процессов погружения. Тенденция к интеллектуальным оздоровительным устройствам продолжает стимулировать инновации в этом секторе.
Smart Factory Solution для косметического устройства PCBA Производство
В марте 2025 года I.C.T доставил полностью автоматизированную SMT & Dip Production Line для ведущего производителя Smart Beauty Technology Products. Их показанный PCBA, размером 275 мм x 255 мм, был разработан для использования в высококлассных устройствах по уходу за кожей с жесткой допуском и многофункциональной конструкцией цепи.
SMT Поток процесса:
Лазерная маркировка → Припояная печать → SPI проверка → SMT размещение компонента → паяль для переключателей (10 нагревающих зон) → AOI Проверка → PCB}}} Переключение для ограничения на нижней стороне.

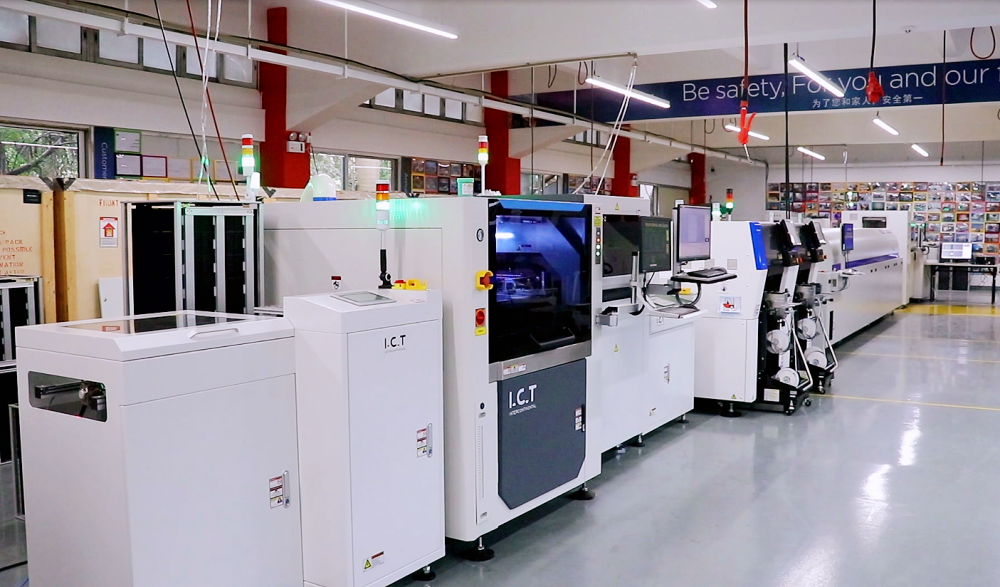

SMT Конфигурация производственной линии
Создайте свою высокую рецепту SMT линию с I.C.T - свяжитесь с нами сейчас >>>
Процесс процесса
Вставка ручной компоненты → горизонтальная и нечетная компонента Аусоинзертиция → Потоки распыления → волновая паянка → тестирование внутри цирки (FCT) → PCB резка (v-cut) → окончательная упаковка и хранение
Конфигурация Dip Production Line (BOT)
Линия вставки --------- ----------- Ручная вставка
Волновая пайки --------- -----------Плагин компонентов пайки
Wave Unloader --------- -------- PCB Занимающий конвейер
Линия ремня сборки --------- -------- PCB конвейер
Конфигурация производственной линии (верхняя сторона)
PCB Wave Spdering Конвейер загрузчик ---------- ---------- PCB Передача
Горизонтальная вставка
PCB конвейер ------------------ ----------------- PCB Передача
PCB конвейер ------------------ ------------------ зажимное приспособление размещение
Машина вставки нечетной формы ---------- --------- Автоматическая вставка компонентов
Линия вставки ------------------ ---------------------- Ручная вставка
Спрей-машина ---------------- ------------------- Поток распыления
Машина волновой пайки ----------- ------------ Плагируйте компонент пайки
Волновая паяльная ремень разгрузчик --------- -------- PCB Занимая конвейер
AGV Robot ------------------- ---------------------- зажимное приспособление return Transfer
Сборка ремня сборки --------------- -------------- PCBA Передача
FCT Tester ------------------- ----------------------- PCBA Тест функции
V-cut ----------------------- ------------------------ PCBA Депанелинг

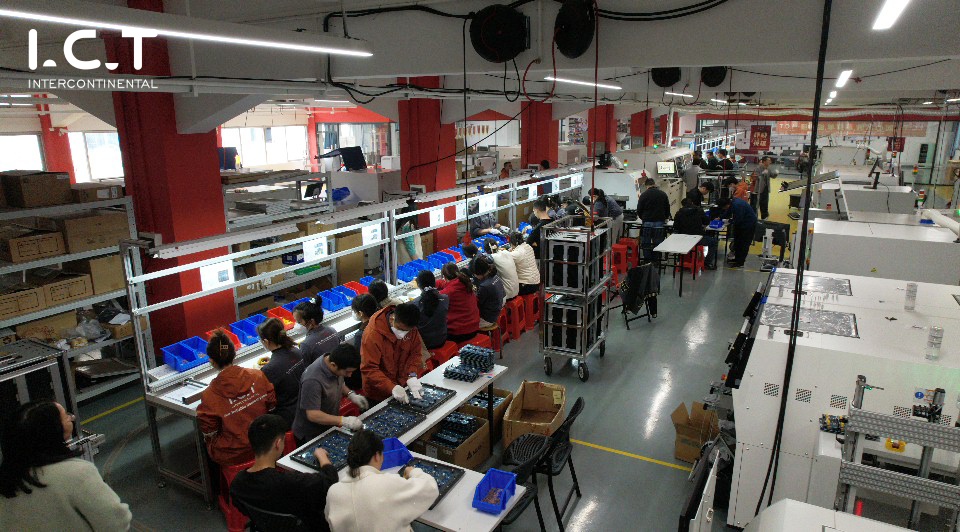

Сборка погружения

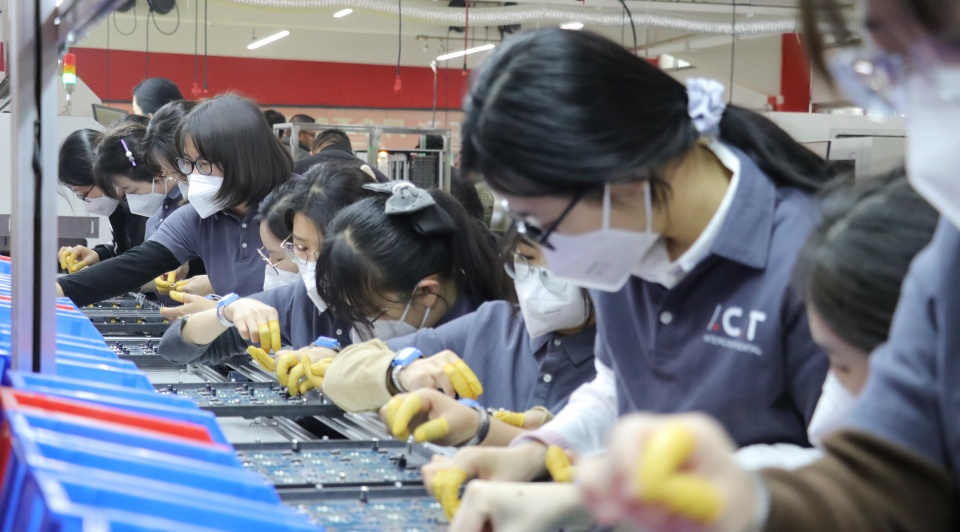

Ручная линия погружения
Установите свою линию Dip для Beauty Electronics - поговорите с I.C.T сегодня >>>
Ключевая конфигурация и производительность
| Спецификация | функции |
| SMT емкость | 2160 шт/ч |
| Пропускная способность | 2160 шт/ч |
| Макс PCB ширина | 340 мм |
| Максимальное потребление мощности | 260 кВт |
| Эксплуатационная энергия | 52 кВт |
| Общая следование линии | 42 м х 12 м = 504㎡ |
| Требование рабочей силы | 30 (5 инженеров, 23 оператора, 2 QC)
скорректированы в соответствии с продуктом, а также спросом |
Эта линия подходит для электроники оздоровительной оздоровительной, особенно компактной, особенно компактной PCBA для интеллектуальных лицевых устройств и электроники личной гигиены на основе AI.
Реальное видео с тематическим исследованием
Изучите, как I.C.T помог глобальному бренду Beauty Electronics автоматизировать свою фабрику.
Решение производственных задач в устройстве красоты PCBA
Устройство красоты PCBA s являются одними из самых сложных и чувствительных собраний в электронике потребительской оздоровительной. Изготовление их требует решения нескольких проблем с процессами с точной инженерной и интеллектуальной заводской решением.
1. Высокая точность размещения
Во время SMT сборка компоненты должны быть точно расположены на прокладках PCB. По мере того, как компоненты становятся меньше, а штифта более узкая точность размещения становится более критической.
* Решение:
мы развертываем высокопроизводительные машины импортированного размещения с точностью размещения до ± 30 мкм. Кроме того, камеры с высоким разрешением обеспечивают точное распознавание устройств с тонким шагом, таких как BGA и QFP, обеспечивая надежность в устройстве личной гигиены PCB сборки.
2. Разнообразие компонентов по размеру и форме
Красота PCB S часто содержит широкий спектр компонентов - резисторов, конденсаторов, чипов, разъемов - каждый варьируется по размеру и форме.
* Этот подход максимизирует эффективность и совместимость для личной красоты и ухода за кожей.
Решение.
3. Качество печати припоя пая
Последовательная и точная печать паяла имеет решающее значение для успешных процессов SMT.
* Решение:
Перед печатью паяную пасту доставляется до комнатной температуры, а центробежная перемешивают с помощью припоя пастовой смесителя для активации его свойств. Затем мы используем высокообогащенный трафаретный принтер с точностью ± 0,025 мм, обеспечивая оптимальное качество паяла для устройств для интеллектуальных оздоровительных устройств.
4. Надежность пайки и термический контроль
Для долгосрочной надежности устройства необходимо точное управление профилем рефта.
* Решение:
мы используем профессиональное оборудование профилирования рефлизации и обучаем клиентов для проверки настройки температуры в начале каждой смены. Наша 10-зоновая печь обеспечивает последовательный тепловой контроль через PCB S, поддерживая долговечность эстетических медицинских устройств на дому.
5. Совместимость материала и рассеяние тепла
Различные компоненты имеют различную чувствительность тепла. Неравномерное распределение тепла может повредить чувствительные детали во время ресоля.
* Решение:
Наши 10-зонные печи начинаются с низкотемпературных предварительных нагрева и замачивания, за которыми следует постепенное нагрев, чтобы соответствовать тепловому профилю каждого компонента. Конструкция малой петли воздуха в духовке аккуратно направляет теплый воздух вокруг припоев, чтобы уменьшить тепловой удар и обеспечить плавные переходы.
6. Скорость и эффективность размещения
Производительность является ключом к производству интеллектуальных устройств красоты, но скорость не должна идти на компромисс.
* Решение:
разделение малых и крупных компонентов на параллельном монтаже, линия достигает теоретической скорости 180 000 CPH и реальной мощности 90 000–100 000 CPH, оптимизируя пропускную способность для Health & Wellness Smart Electronics.
7. Проверка и контроль качества
Инспекция после размещения необходима для обнаружения смещения, припоя мостов или шорт.
* Решение:
мы оборудоваем линию автоматизированными оптическими проверками (AOI) для мониторинга и проверки качества каждой платы, обеспечивая наибольшую согласованность в партиях.
8. Экологический контроль
Факторы окружающей среды, такие как влажность и колебания температуры, могут повлиять на качество припоя и PCB надежность.
* Решение:
мы помогаем клиентам разрабатывать SMT семинары, которые соответствуют стандартам чистой комнаты ISO 14644. Условия семинара поддерживаются при температуре 24 ± 2 ° C и влажности 40–60%, обеспечивая стабильность оборудования и процесса для чувствительной технологии красоты PCBA s.
Почему I.C.T?
Мы предлагаем не только оборудование, но и полные решения на уровне фабрики , от проектирования макета до установки и послепродажного обслуживания. I.C.T Системы созданы в:
Установите небольшие и нерегулярные конструкции красоты
Обеспечить точность и повторяемость
Улучшить обеспечение качества
Повысить эффективность производства
Обеспечить глобальную локальную поддержку
