I.C.T-SS540
I.C.T
| Количество: | |
|---|---|

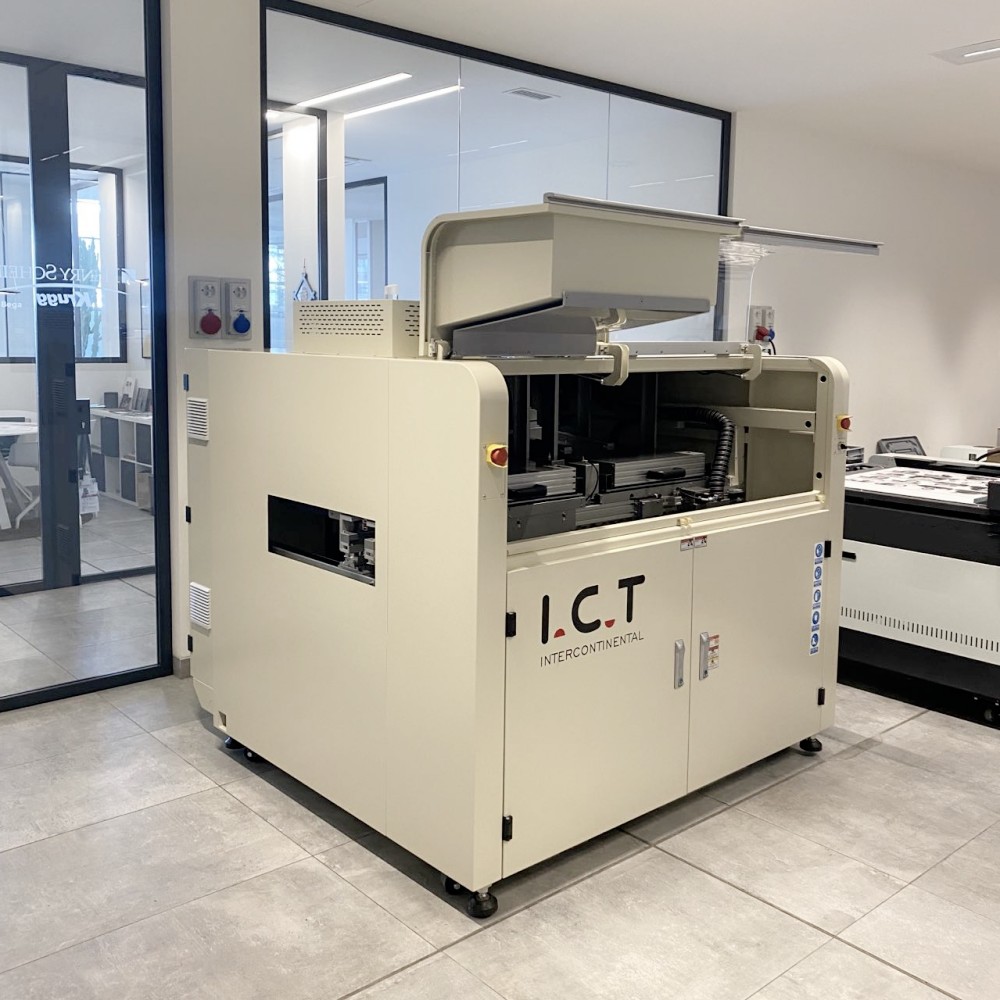

| Он-лайн машина для селективной волновой пайки SS540
Машина для селективной волновой пайки SS540 — это надежный инструмент, созданный в Китае компанией I.C.T для точной пайки сквозных отверстий на PCB. Он соответствует потребностям высокого класса, например автомобильной электронике и источникам питания, где качество имеет решающее значение. Благодаря фиксированным платам PCB и подвижным платформам для распыления и пайки он легко справляется с большими объемами работ. Полное управление с помощью ПК позволяет сохранять пути, температуры и настройки магнитного потока для обеспечения максимальной возможности отслеживания. Модульная конструкция подходит для любой линии, а такие функции, как автоматическая волновая калибровка, обеспечивают стабильность работы. Являясь лучшим вариантом селективной волновой пайки, он устраняет дефекты и повышает эффективность. 26-летний опыт I.C.T гарантирует простоту использования и поддержку экспертов со всего мира.
| Список оборудования DIP-линии
Автоматическая машина для селективной волновой пайки Pcba использует интеллектуальную систему флюса для равномерного покрытия. Он оснащен немецким высокочастотным импульсным клапаном, который распыляет крошечные точки флюса, поддерживая содержание твердых веществ ниже 10% для получения чистых результатов. Поддон собирает капли для быстрой очистки, а насадка на XY-столе имеет точность 0,02 мм. Напорные баки сохраняют флюс стабильным независимо от того, сколько вы его используете, а японские детали из SMC обеспечивают плавный поток. Визуальные индикаторы на передней панели упрощают проверку. Эта установка сокращает количество отходов и застреваний, делая пайку надежной в загруженных цехах.
Предварительный нагрев в этой машине для селективной волновой пайки нагревает платы непосредственно перед пайкой. Нижний ИК-нагрев входит в стандартную комплектацию и регулируется, а верхний горячий воздух обеспечивает равномерное распределение по большой площади. Высокотемпературный хлопок герметизирует тепло, поддерживая стабильную температуру, используя долговечные детали ведущих брендов. Конструкция максимально увеличивает теплую зону без горячих точек. Установка плагина означает отсутствие инструментов для исправлений, поэтому время простоя остается низким. Он готовит PCB быстро, около 15 минут при температуре 150°C, для более прочных соединений и меньшего количества ошибок в производстве.
Пайка сияет благодаря мощной системе этой машины для селективной волновой пайки. Шведский электромагнитный насос PRECIMETER обеспечивает стабильность волны припоя и отсутствие утечек. Устанавливайте температуру припоя и N2 прямо в программном обеспечении, а также быстрые чугунные нагреватели, которые быстро нагреваются. Кастрюля из нержавеющей стали с антикоррозийным покрытием (или вариант из титана) хорошо выдерживает нагревание, а нагрев N2 прекрасно смачивает швы и удаляет окалину. Он обеспечивает чистое и прочное соединение жестких компонентов, что идеально подходит для высоконадежных работ, например, для военной техники.
Трансмиссия обеспечивает безопасное и устойчивое перемещение плат в машине для селективной волновой пайки. Специальные профили и роликовые модули выдерживают нагрузку до 20 кг без раскачивания. Боковые и верхние зажимы надежно удерживают PCB листы шириной от 60 до 500 мм. Японские моторы едут все это без столкновений, на высоте от 900 мм. Онлайн-свопы означают отсутствие остановок в потоке. Эта установка легко подходит для линий SMEMA, поддерживая гибкую планировку завода для бесперебойной и высокоскоростной работы.
Система управления машиной селективной волновой пайки рассчитана на ежедневное использование. ПЛК Keyence с высокопроизводительной шиной соответствует правилам CE и Индустрии 4.0, при необходимости добавляя модули. Глобальные детали и быстрые кабели Cat-6 соединяют все быстро и надежно. Это повышает производительность, сохраняя при этом стабильность под нагрузкой. Данные трассировки для каждого запуска помогают выявить проблемы на ранней стадии. Эта магистраль выполняет весь процесс без сбоев, что делает ее разумным выбором для современных предприятий.
Работа с этим аппаратом для селективной волновой пайки с управляемыми инструментами кажется простой. ПЗС-матрица ускоряет программирование и автоматически определяет форсунки. Режим изображения эффективно проверяет координаты, а режимы просмотра в реальном времени переключаются одним щелчком мыши. Выберите китайский, английский или другие языки для своей команды. Ссылки MES для обновлений Wi-Fi и удаленной настройки добавляют интеллектуальности. Данные отслеживают каждую точку пайки для проверки качества. Это легко для новых пользователей, сокращая время обучения в быстро меняющихся линиях.
| Спецификация
| Онлайн-селективная волновая паяльная машина | ||||
| Модель | I.C.T СС540 | I.C.T СС550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модульный | Распыление + предварительный нагрев и пайка | Распыление + предварительный нагрев + пайка | Распыление + предварительный нагрев + пайка + пайка | Распыление + предварительный нагрев + пайка + пайка + пайка |
| Система пайки | ||||
| Количество насадок | 1 | 1 | 2 | 3 |
| Количество припоя | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойной горшок (опция) | N/a | Вариант | Вариант | Вариант |
| Мощность паяльного горшка | 2,35 кВт | 2,35 кВт | 4,70 кВт | 7,05 кВт |
| Флюсовая система | ||||
| Резервуар для хранения потока | 1L | 1L | 2L | 2L |
| Поддержка потока | Поток сигнал тревоги, автоматический | |||
| Спрей | Германия Струйный клапан (точечное и линейное распыление) 1 комплект | |||
| Размер сопла распыления | 130 мкм (опция 180 мкм, 210 мкм) | |||
| Скорость распыления | 0 ~ 20 мм/с | |||
| Скорость движения распылительного сопла | 0 ~ 400 мм/с | |||
| Система предварительного нагрева | ||||
| Режим предварительного нагрева | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR |
| Район предварительного нагрева | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм |
| Зона предварительного нагрева | Верхний горячий воздух: 2, Нижний ИК: 1 | |||
| Нижняя мощность предварительного нагрева | Макс.12 кВт | |||
| Максимальная мощность предварительного нагрева | Макс.6кВт | |||
| Время разогрева | Приблизительно 15 минут (настройка 150 ℃) | |||
| Режим управления | ПК+ПЛК | |||
| Транспортная система | ||||
| PCB Размер (с приспособлением) | 120*60~500*500 мм | |||
| PCB Замена | Онлайн | |||
| PCB Верхний зазор | 120 мм | |||
| Транспортная высота | 900 ± 20 мм | |||
| Транспортная ширина | 60 ~ 500 мм | |||
| Размер: мм | Л1850*В1850*В1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Масса | Приблизительно: 800 кг | Приблизительно: 1200 кг | Приблизительно: 1300 кг | Приблизительно: 1500 кг |

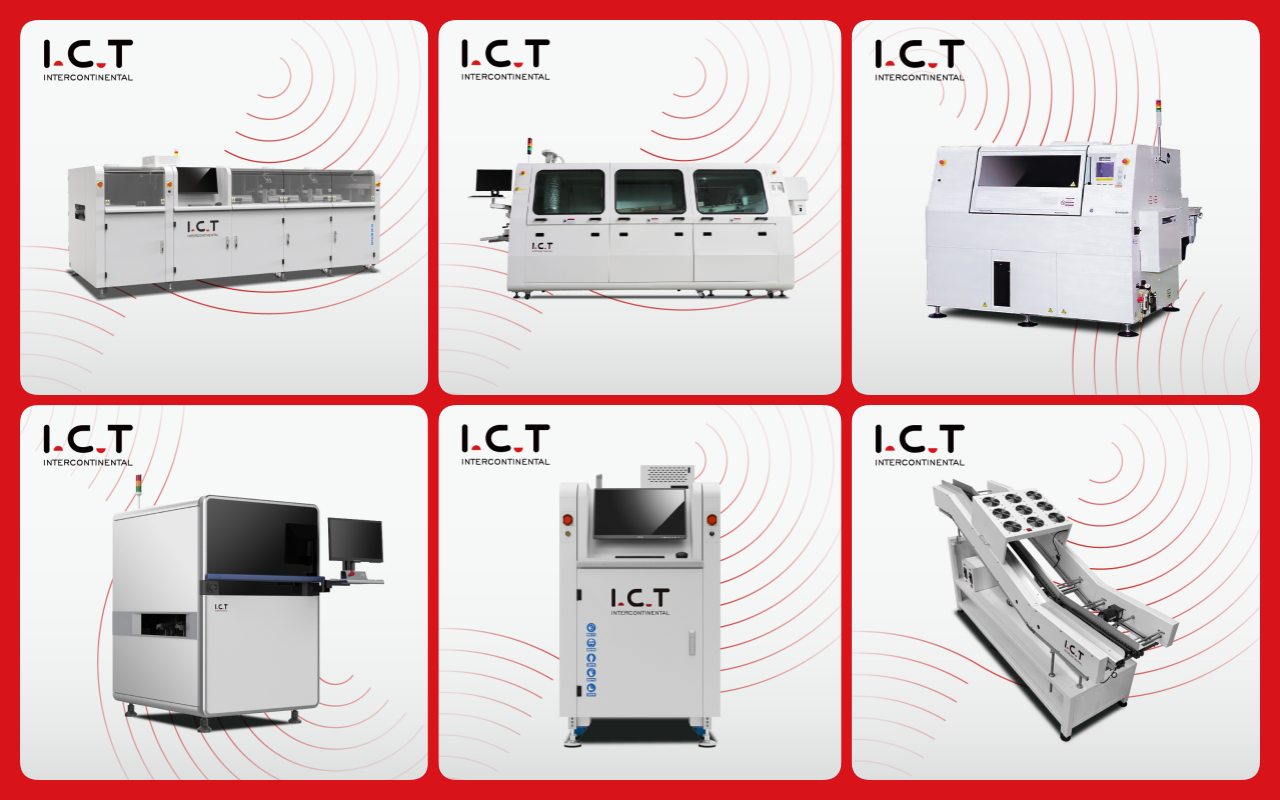

| Список оборудования DIP-линии
Наша производственная линия DIP предлагает современные инструменты для эффективной и точной сборки PCB. Полностью автоматизированная линия DIP включает в себя линию вставки DIP для точного размещения компонентов, волновой загрузчик для плавного входа PCB, волновой разгрузчик для безопасного выхода и конвейерную линию сборки для окончательных проверок. Эта высококачественная линия по производству DIP PCB обеспечивает стабильную работу, надежную установку THT и экономичную сборку, отвечая разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении комплексных задач.
| Название продукта | Назначение в DIP-линии |
|---|---|
SMT станок для сквозных отверстий | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Машина для проверки волновой пайки AOI | Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. |
PCB Системы рентгеновского контроля | Проверяет качество внутренней пайки и скрытые дефекты в компонентах THT. |
Тестирует электрические характеристики и подключение собранного PCB. | |
Плавно транспортирует PCB через линию DIP для эффективной сборки и проверки. |
| Видео об успехах клиентов
В 2024 году инженеры I.C.T отправились в Европу, чтобы помочь производителю автомобильных аккумуляторов с послепродажным обслуживанием машины селективной волновой пайки SS550. На видео показана 4-цилиндровая установка в действии, точное распыление флюса и пайка чистых волн на аккумуляторных PCB. Автоматическая калибровка поддерживает идеальную высоту, а нагрев N2 удаляет окалину, обеспечивая блестящие соединения. Инженеры исправляли настройки на месте, обучали персонал и запускали демоверсии, которые работали на высокой скорости. Конечные продукты клиента — долговечные аккумуляторные блоки — выглядели безупречно, доказывая, что этот лучший инструмент для селективной волновой пайки повышает производительность и устраняет дефекты. Быстрая поддержка I.C.T превратила рутинную проверку в плавное обновление, что заслужило огромную благодарность команды.
| Профессиональное обслуживание и обучение
I.C.T обеспечивает полный сервис для каждой машины селективной волновой пайки, чтобы обеспечить вам бесперебойную работу. Мы осуществляем установку, настройку и исправления на месте или удаленно с круглосуточной помощью обученных профессионалов. Обучение охватывает такие основы, как настройка и ежедневные запуски, а также углубленное изучение программного обеспечения и обслуживания. Наша глобальная сеть обеспечивает быструю доставку запасных частей и советы по замене вашей линии. За 26 лет работы в SMT мы заранее находим способы повысить скорость и качество. Долгосрочные планы включают проверки и обновления, поэтому вы можете расти без забот. Выберите нас в качестве партнера, который подойдет вашему заводу с первого дня.
| Похвала клиентов
Пользователи любят инженеров I.C.T за их отточенные навыки и быстроту ремонта машины для селективной волновой пайки — они всегда терпеливы и точны. Равномерные волны на шестерне и чистые пайки облегчают сложную работу, а процент проходимости резко возрастает. Упаковка дошла в целости и сохранности, без вмятин. Быстрые ответы на сбои заставляют линии гудеть, превращая головную боль в победы. Один клиент сказал: «Ваша команда как семья: надежная и быстрая». Именно поэтому они остаются с нами при каждой сборке.
| Отраслевые сертификаты
Машина для селективной волновой пайки I.C.T получила высшие оценки, такие как CE за безопасность, RoHS за экологические стандарты и ISO9001 за контроль качества. Мы обладаем патентами на ключевые технологии, такие как волновые насосы и флюсовые распылители, что подтверждает свежие идеи. Эти рекомендации означают, что наши сборки соответствуют мировым правилам, от Европы до Азии. Они подтверждают наше обещание: безопасное, чистое и долговечное снаряжение, дающее вам уверенность в каждой пробежке.
| О компании и заводе I.C.T
I.C.T лидирует в SMT благодаря собственным исследованиям и разработкам и трем крупным заводам, благодаря чему за 26 лет штат сотрудников увеличился почти до 90 человек. Мы обслуживаем более 1600 клиентов в 72 странах, от LED до автолиний, с полными настройками и настройками. Заводы проводят строгие тесты на каждом этапе, используя надежную систему качества, чтобы выявить дефекты на ранней стадии. Благодаря этому наша машина для селективной волновой пайки остается первоклассной и своевременной. Мы стремимся к взаимной ценности: честные команды, умные технологии и глобальный охват для правильного построения вашего завода. Присоединяйтесь к нашим партнерам для устойчивого роста.
