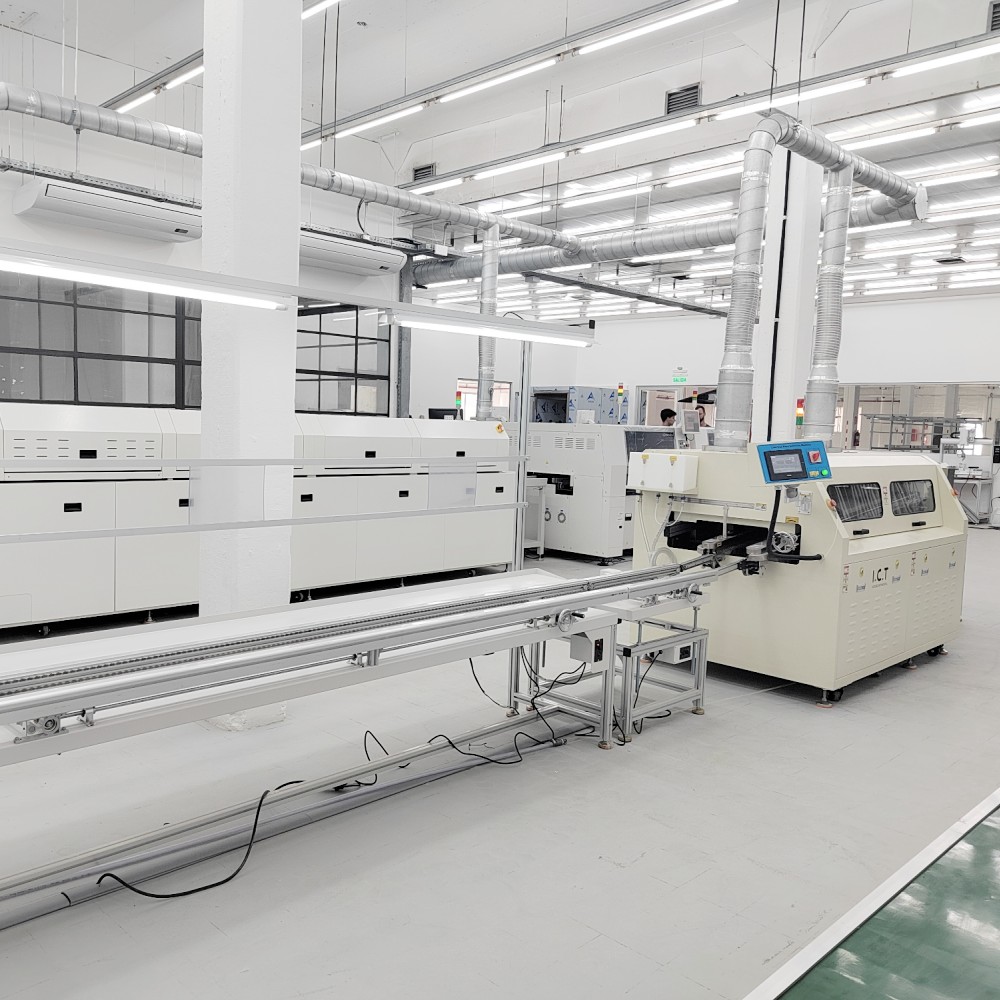

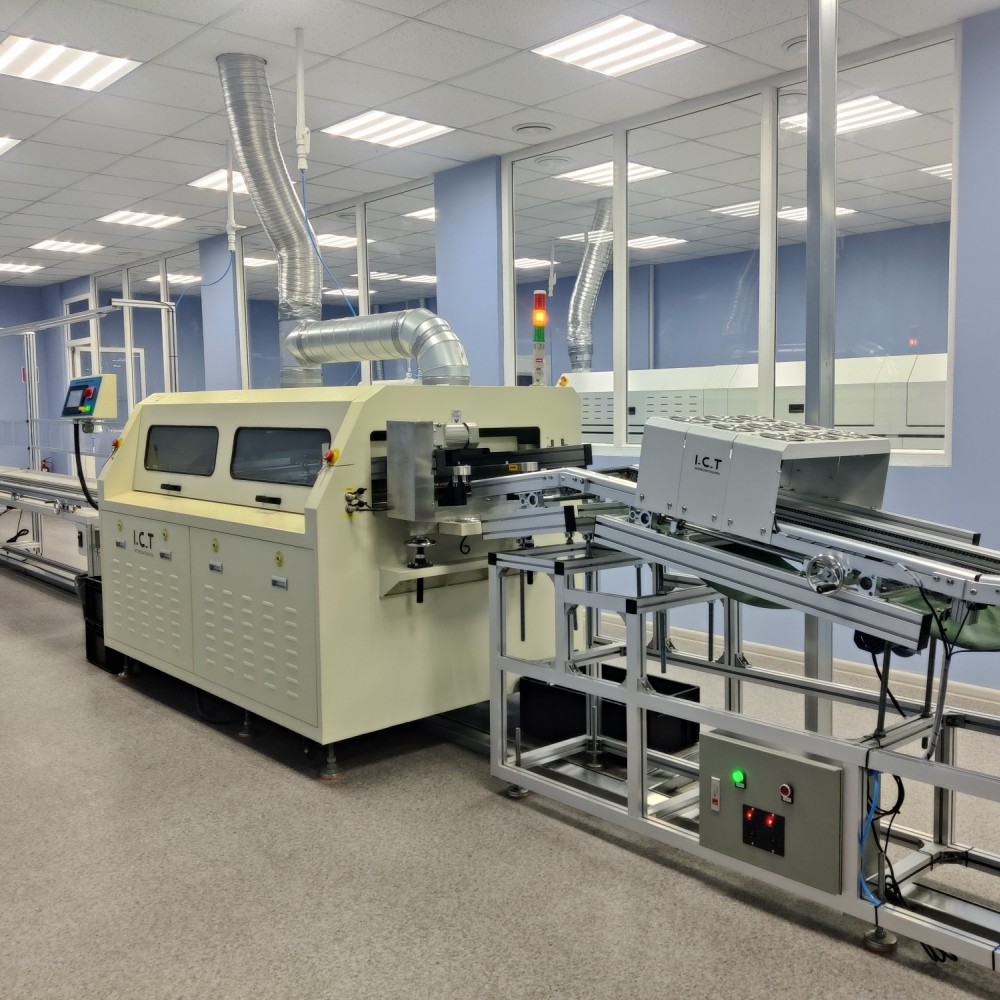

| Машина для бессвинцовой пайки двойной волной серии W
Аппарат для бессвинцовой двухволновой пайки серии W от I.C.T — это проверенный продукт, усовершенствованный в результате обширных рыночных испытаний и пользующийся доверием клиентов по всему миру. Это оборудование для пайки двойной волной DIP отличается своей технологией двойной волны, обеспечивая точную пайку сложных PCB паек, сохраняя при этом превосходные характеристики нагрева и контроль температуры.
Максимальный размер PCB 400 мм, вместимость ванны для припоя 180 кг и высота передачи 750±20 мм идеально подходят для бессвинцовой пайки DIP двойной волной. Его энергосберегающая конструкция снижает затраты и соответствует стандартам CE, CCC и UL. I.C.T обеспечивает глобальную установку, обслуживание и обучение, обеспечивая оптимальную производительность вашей производственной линии.
| Особенность

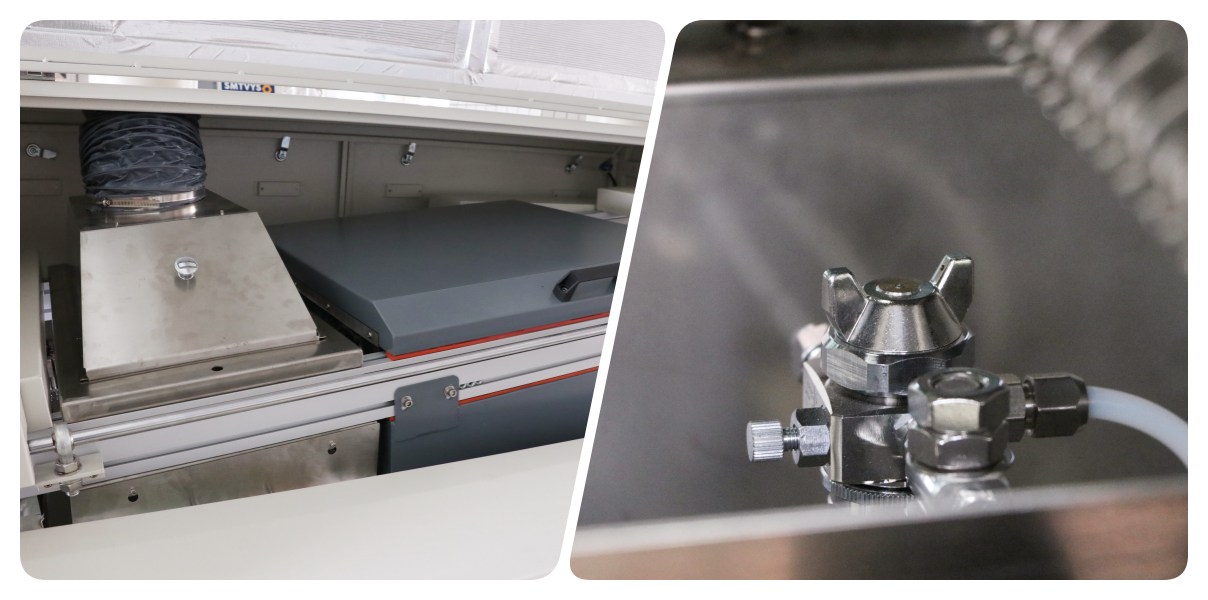

Эта бессвинцовая система двойной волновой пайки DIP, оснащенная форсунками Japan Kuroda, обеспечивает регулируемое распыление для равномерного и надежного распыления. Управление ПЛК позволяет точно управлять временем распыления, скоростью и расходом FLUX с помощью цифровых настроек расхода и ширины, которые можно записать. Эта система сводит к минимуму отходы и поддерживает экологически чистые операции.
Машина для пайки двойной волной оснащена уникальной системой двойной волны, обеспечивающей точную пайку компонентов для сквозного и поверхностного монтажа. Такая конструкция обеспечивает высококачественные соединения сложных PCB, что делает ее отличным выбором для машин для пайки погружением. Регулируемые волны адаптируются к различным размерам досок, повышая универсальность и эффективность производства.

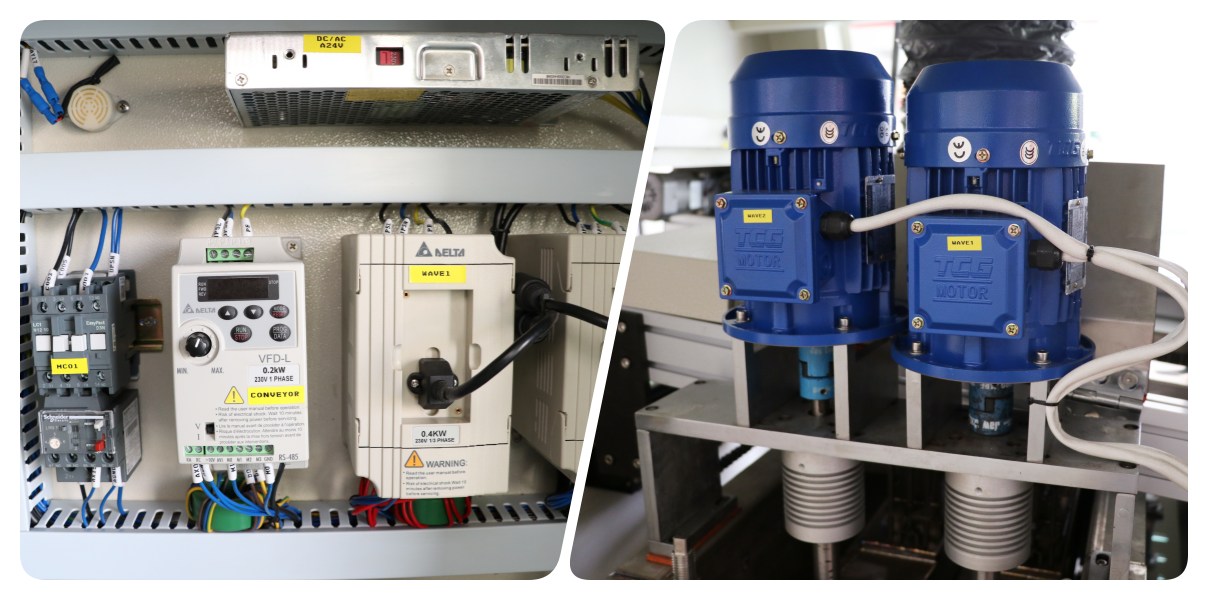

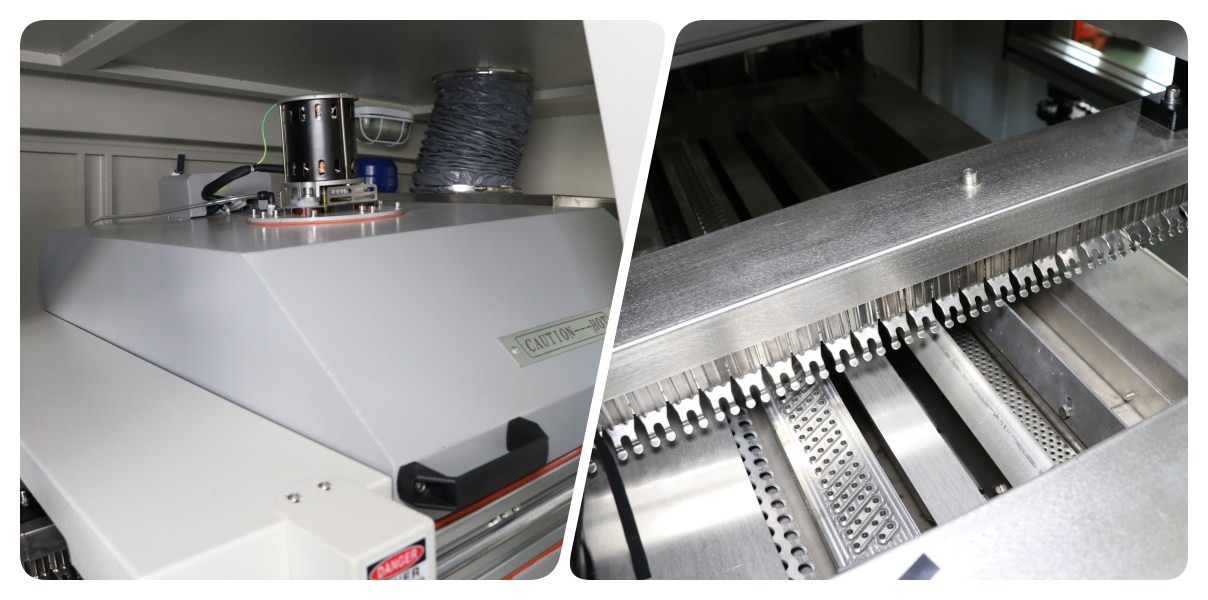

Безопасность имеет приоритет благодаря сторонней защите от перегрева и множеству уровней безопасности, обеспечивающих безопасную работу оборудования для пайки двойной волной DIP. Горизонтальная конструкция нагрева предотвращает помехи между зонами, обеспечивая стабильную температурную кривую, что критически важно для чувствительных электронных узлов.
| Список оборудования DIP-линии
| Модель | W4 | W3 | П2 |
| Размер: (мм) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Вес (кг) | Около 1500 кг | Около 1200 кг | Около 790 кг |
| Источник питания | 3П5Вт, 380/220В 50Гц | 3П5Вт, 380/220В 50Гц | 3П5Вт, 380/220В 50Гц |
| Стартовая мощность | 32кВт | 24 кВт | 16 кВт |
| Операционная мощность | 12 кВт | 9 кВт | 7 кВт |
| Система управления | ПЛК | ||
| Система распыления | |||
| Метод передачи | Шаговый двигатель | ||
| Давление распыления | 0,25 МПа--0,4 МПа | ||
| люкс поток | 10--100мл/мин | ||
| Диаметр выхлопа | Φ200 мм | ||
| Выхлопная мощность | 25м3/мин | ||
| Система предварительного нагрева | |||
| Режим предварительного нагрева | Горячий воздух | ||
| Режим управления | ПИД + ССР | ||
| Зона предварительного нагрева | 4 | 3 | 2 |
| Длина предварительного нагрева | 1800 мм | 1600 мм | 1200 мм |
| Температура предварительного нагрева. | (Комнатная температура)-250°С | ||
| Время прогрева (мин) | Примерно 15 минут (настройка 150°C) | ||
| конвейер Система | |||
| PCB Размер:ДxШ(мм) | Мин: 80x60 мм; Макс: 400x300 мм | ||
| конвейер скорость | 0-2000 (мм/мин) | ||
| конвейер Высота | 750+/-20 (мм) | ||
| Палец | Двойной крючок (стандартный) | ||
| конвейер контроль ширины | Вручную | ||
| конвейер Угол | 4~7 градусов | ||
| Система пайки | |||
| Стиль припоя | Механический моторный привод | ||
| Материал припоя | Полный титан (стандартный FT) | ||
| Температура ванны для припоя | 300 ° C. | ||
| Емкость паяльной ванны | Бессвинцовый 350 кг | Бессвинцовый 300кг | Бессвинцовый 250 кг. |
| Другой | |||
| Система очистки пальцев | Щетка | ||

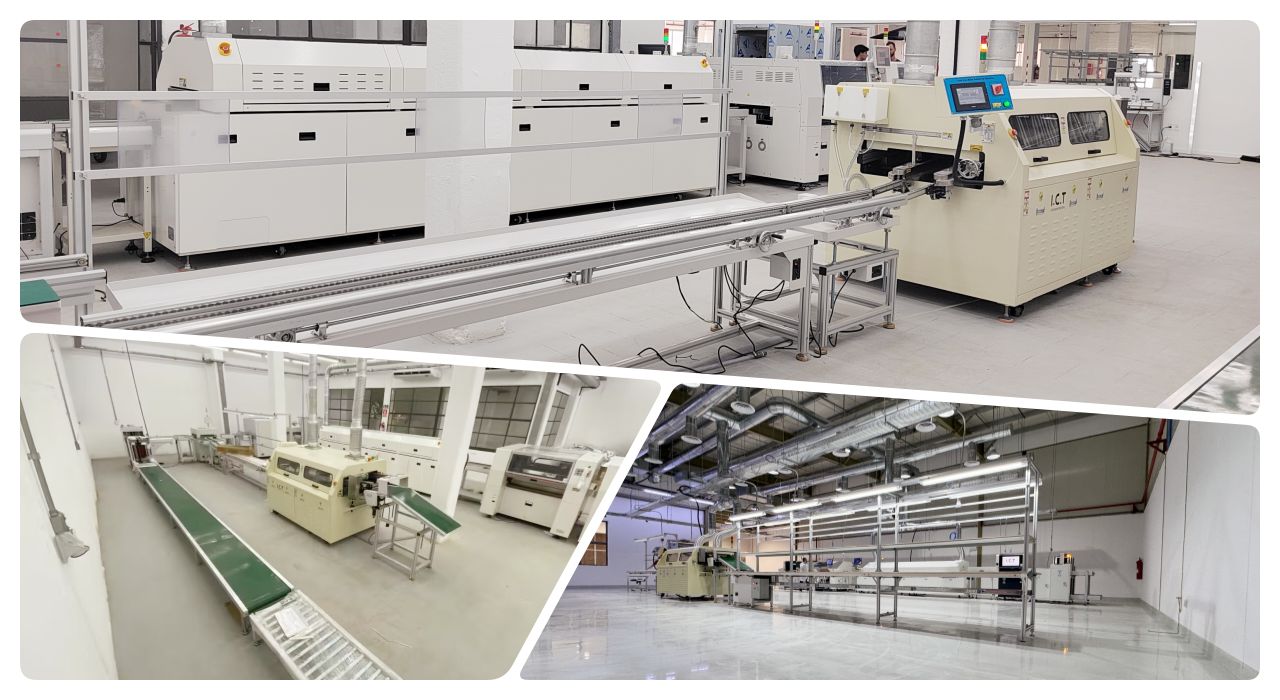

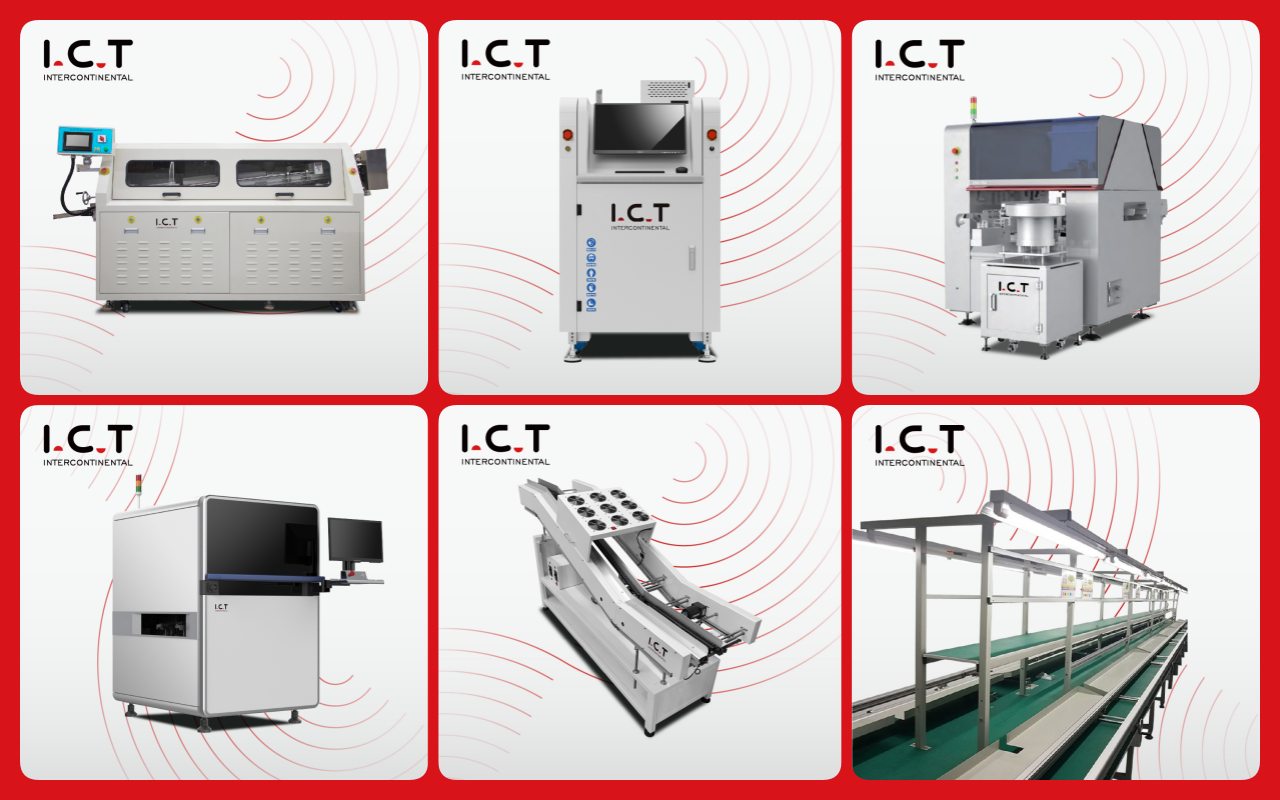

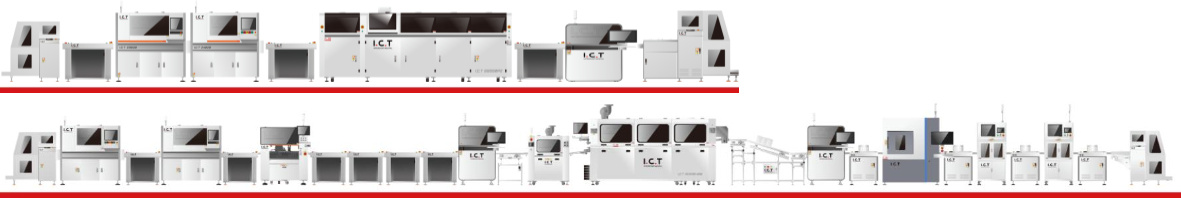

| Список оборудования DIP-линии
Наша производственная линия DIP предлагает современные инструменты для эффективной и точной сборки PCB. Полностью автоматизированная линия DIP включает в себя линию вставки DIP для точного размещения компонентов, волновой загрузчик для плавного входа PCB, волновой разгрузчик для безопасного выхода и конвейерную линию сборки для окончательных проверок. Эта высококачественная линия по производству DIP PCB обеспечивает стабильную работу, надежную установку THT и экономичную сборку, отвечая разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении комплексных задач.
| Название продукта | Назначение в DIP-линии |
|---|---|
Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Проверяет качество внутренней пайки и скрытые дефекты в компонентах THT. | |
Тестирует электрические характеристики и подключение собранного PCB. | |
Плавно транспортирует PCB через линию DIP для эффективной сборки и проверки. |
| Видео об успехах клиентов
В 2024 году два инженера I.C.T отправились в Уругвай, чтобы помочь производителю интеллектуальных счетчиков, как показано в видео с положительными отзывами клиентов. На видео показано оборудование, в том числе загрузчики плат, машины для укладки плат 471 и 481, Lyra622, AOI, угловые конвейеры, машина для пайки двойной волной W2, соединительные станции, конвейерные линии для каркаса материала, роликовые линии и верстаки типа «яблочко». Клиенты высоко оценили опыт инженеров и надежную работу машины, отметив повышение эффективности производства интеллектуальных счетчиков.
| Экспертные услуги и обучение
I.C.T предлагает обширные услуги и обучение работе с аппаратом для пайки двойной волной, включая установку, обслуживание и руководство по эксплуатации. Наша глобальная сеть инженеров, охватывающая 72 страны, обеспечивает поддержку на месте и индивидуальное обучение для максимизации эффективности. Имея 25-летний опыт и команду из 20 инженеров, мы осуществляем техническую модернизацию и оптимизацию процессов. Находясь на нашем предприятии в Дунгуане площадью 12 000 м⊃2;, мы обеспечиваем своевременную помощь, что делает I.C.T надежным партнером в области бессвинцовой пайки двойной волной DIP.
| Отзывы клиентов
Клиенты высоко ценят инженеров I.C.T за их профессиональные навыки и быстроту реагирования, особенно во время зарубежной поддержки в Уругвае. Машину для пайки двойной волной хвалят за стабильное качество и эффективность сварки, что является ключевым преимуществом при выполнении задач пайки погружением. Наша прочная упаковка обеспечивает безопасную доставку, а быстрое реагирование на технические проблемы, которые часто решаются в течение нескольких часов, заслуживает высоких оценок. Клиенты ценят наши инновационные решения и рассматривают I.C.T как надежного партнера в мировом производстве электроники.
| Сертификаты качества
Машина для пайки двойной волной I.C.T имеет сертификаты CE, RoHS, ISO9001 и множество патентов, что отражает соответствие мировым стандартам безопасности и качества. Эти сертификаты, подтвержденные на нашем современном заводе площадью 12 000 м⊃2;, гарантируют надежность оборудования для пайки двойной волной DIP. Наши запатентованные технологии повышают долговечность и производительность, давая клиентам уверенность в выборе I.C.T для своих производственных нужд.

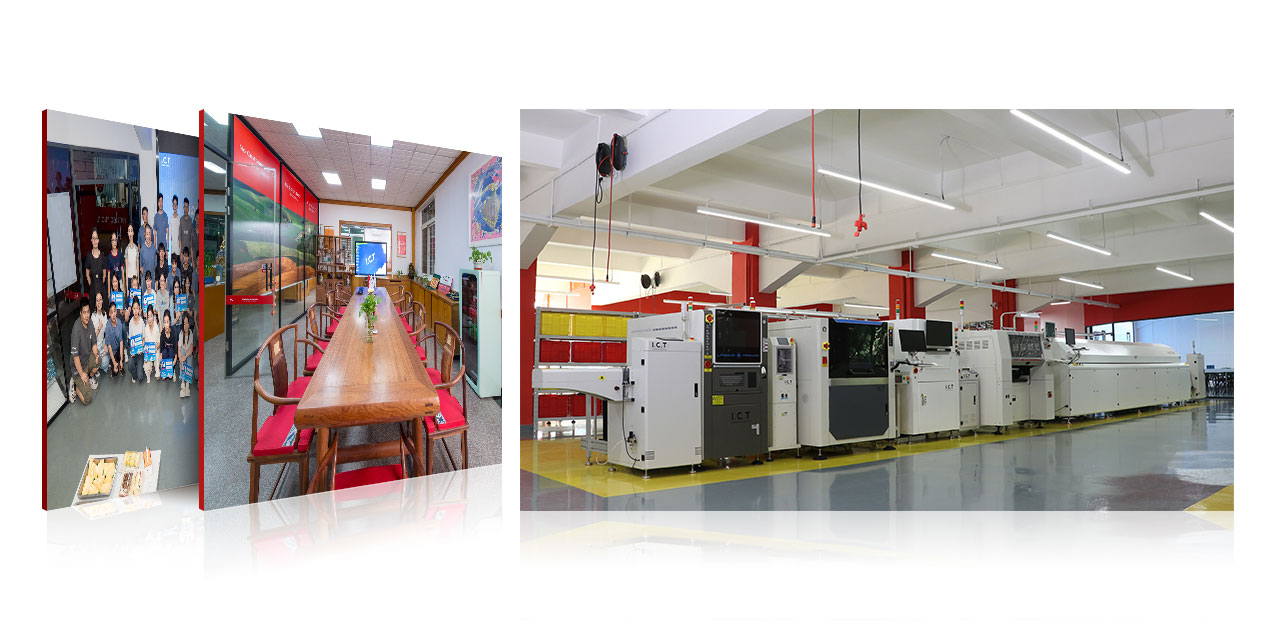

| О компании и заводе I.C.T
I.C.T — лидер в производстве электроники с собственными исследованиями, разработками и производством, в котором работает большая команда, которая быстро выросла за 25 лет. Наш промышленный парк площадью 12 000 м⊃2; в Дунгуане, обслуживающий более 1600 клиентов в 72 странах, обеспечивает строгий контроль качества и надежную систему управления, позволяя производить высококлассные машины для пайки двойной волной. Имея восемь филиалов и зарегистрированный фонд в размере 30 миллионов долларов США, мы поставляем инновационные решения по всему миру. Наше стремление к совершенству поддерживает клиентов от настройки до оптимизации, что делает имя I.C.T надежным в отрасли.
