I.C.T-OFM Серия
I.C.T
| Количество: | |
|---|---|

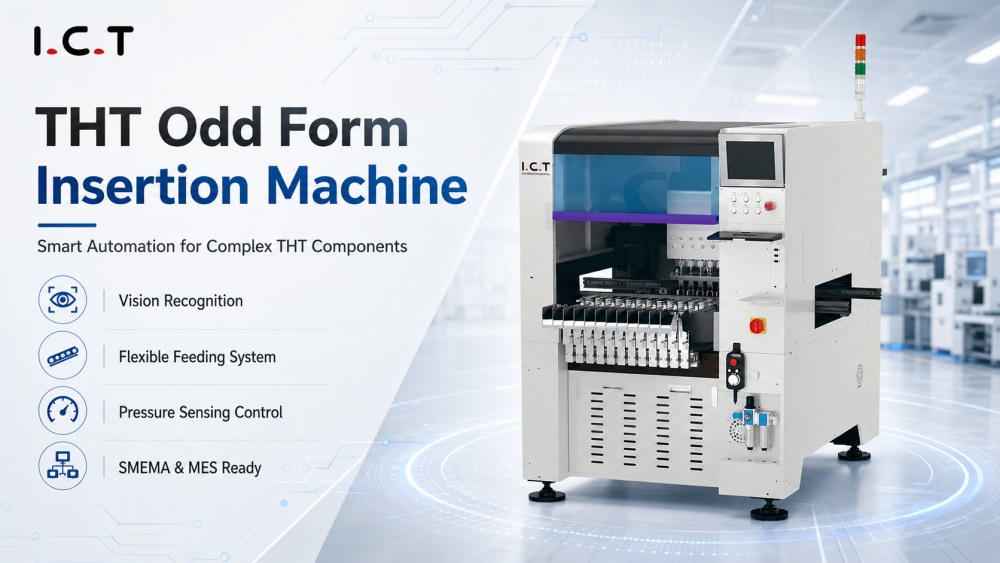

Машина для вставки нестандартной формы I.C.T предназначена для производственных линий THT и DIP, которым требуется автоматическая вставка нестандартных компонентов. Он может работать с разъемами, переключателями, розетками, трансформаторами, катушками, портами, конденсаторами, резисторами, микросхемами, оперативной памятью и другими деталями специальной формы. В машине используется модульная конструкция, интеллектуальный рабочий интерфейс, управление библиотекой компонентов, конструкция встроенного механизма подачи, идентификация полярности, измерение давления и программное управление данными. По сравнению с ручной вставкой это помогает сократить трудозатраты, избежать обратной вставки, улучшить последовательность вставки и повысить эффективность производства. Серия OFM включает модели OFM-4 и OFM-6 с 4 или 6 вставными головками для различных производственных потребностей.
| Особенности продукта

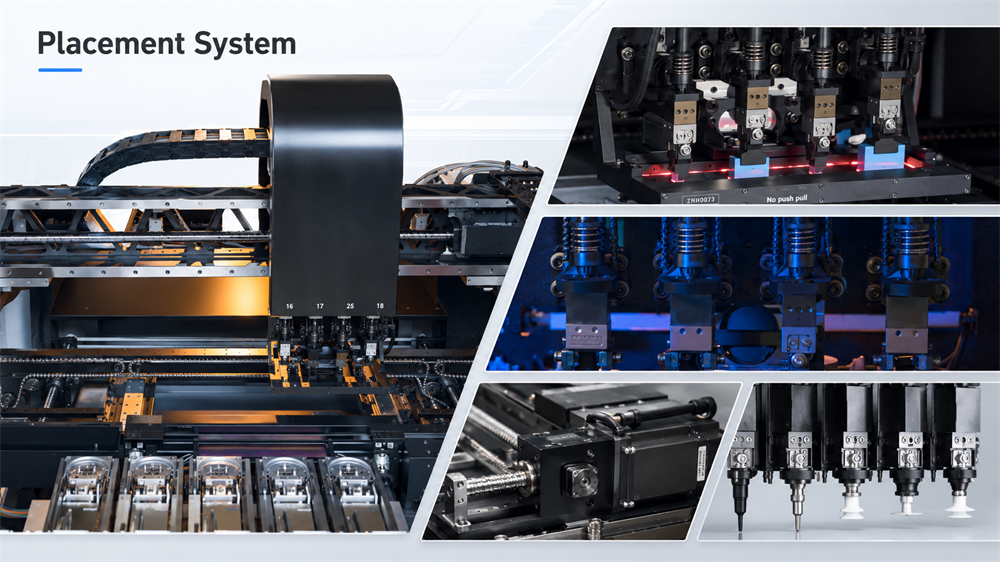

Система размещения является основной частью этой машины для вставки нечетной формы. Он использует высокоскоростную головку, шарико-винтовую конструкцию, угловой поворотный двигатель и систему управления высотой вставки с замкнутым контуром для обеспечения точной вставки компонентов. Встроенная высокоточная камера и система алгоритмов могут распознавать детали различной формы перед их установкой, помогая машине обрабатывать более сложные детали в реальном производстве. I.C.T также использует систему контроля давления во время процесса вставки по оси Z. Это помогает машине определять состояние штифтов и более безопасно контролировать эффективную высоту вставки. Для специальных компонентов подвижная часть и сопло могут быть настроены в соответствии с фактическим типом компонента Заказчика.

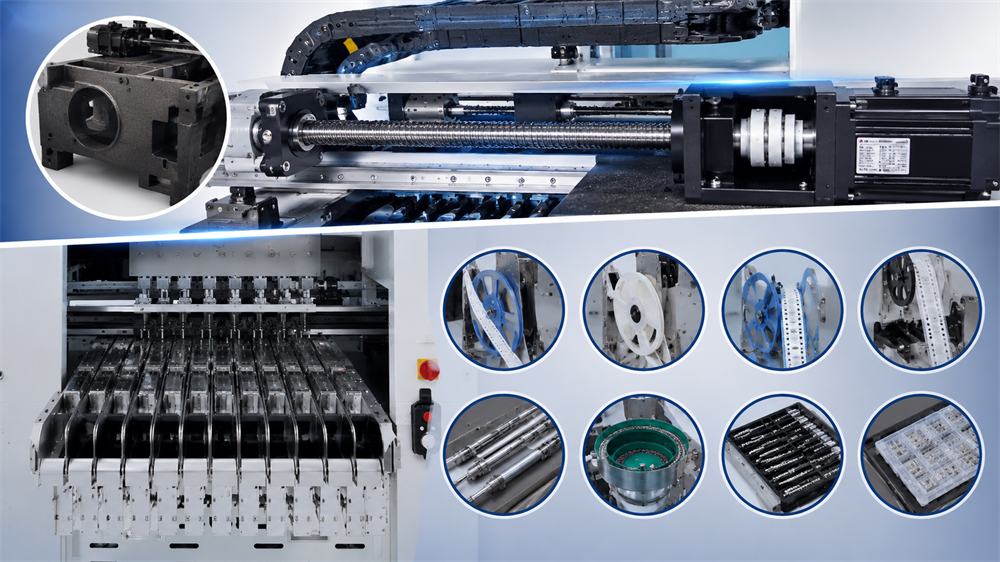

В системе привода используются литые детали, обеспечивающие устойчивость машины при движении на высокой скорости. Ось XY оснащена серводвигателями и шариковыми винтами высокого уровня, которые помогают повысить точность вставки и долгосрочную стабильность работы. Высококачественные движущиеся части поддерживают непрерывное производство и снижают вибрацию во время работы. В системе кормления используется стабильный блок подачи, а двусторонний блок подачи является дополнительным для более высокой производительности подачи. Интерфейс быстрой смены упрощает установку устройства подачи, а конструкция направляющих канавок помогает поддерживать точность подачи. Эта усовершенствованная машина для вставки нестандартной формы может поддерживать осевую ленту, радиальную ленту, радиальную ленту 90°, трубчатые, чашечные и лотковые питатели, что дает заводам большую гибкость при производстве смешанных компонентов.

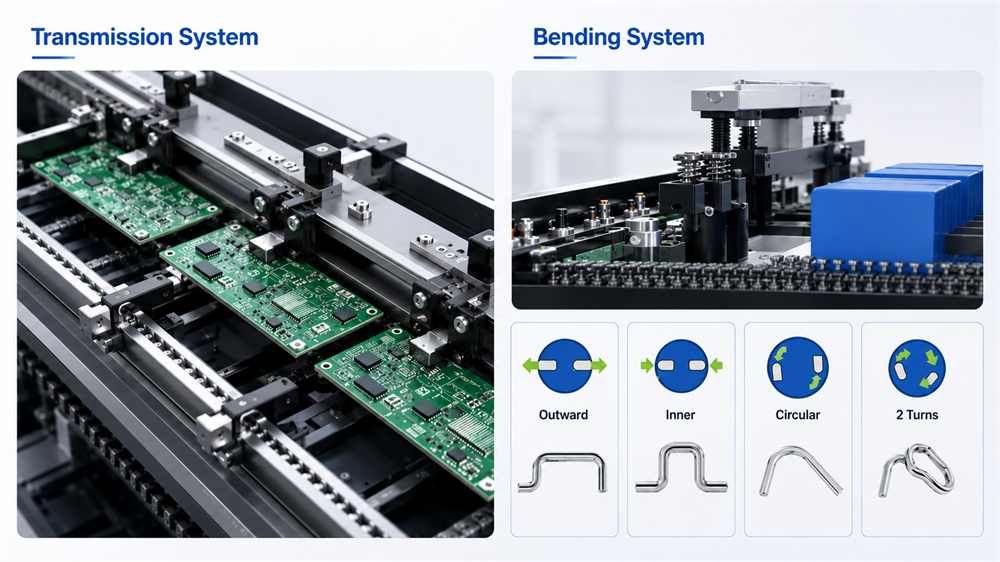

В системе передачи используется трехступенчатый конвейер, позволяющий сократить PCB время ввода и вывода. Высокоточный опорный столик PCB помогает удерживать плату во время установки, а система бокового и верхнего зажима надежно удерживает PCBA. Это важно, поскольку для вставки деталей нестандартной формы может потребоваться усилие, а перемещение доски может повлиять на качество вставки. Дополнительная система гибки позволяет формировать выводы после вставки в соответствии с потребностями процесса. Он поддерживает изгиб наружу, внутренний изгиб, изгиб по кругу и изгиб в два оборота. Хотя функция изгиба может снизить эффективность работы машины, она помогает предотвратить расшатывание компонентов и обеспечить более стабильное качество пайки на выходе.

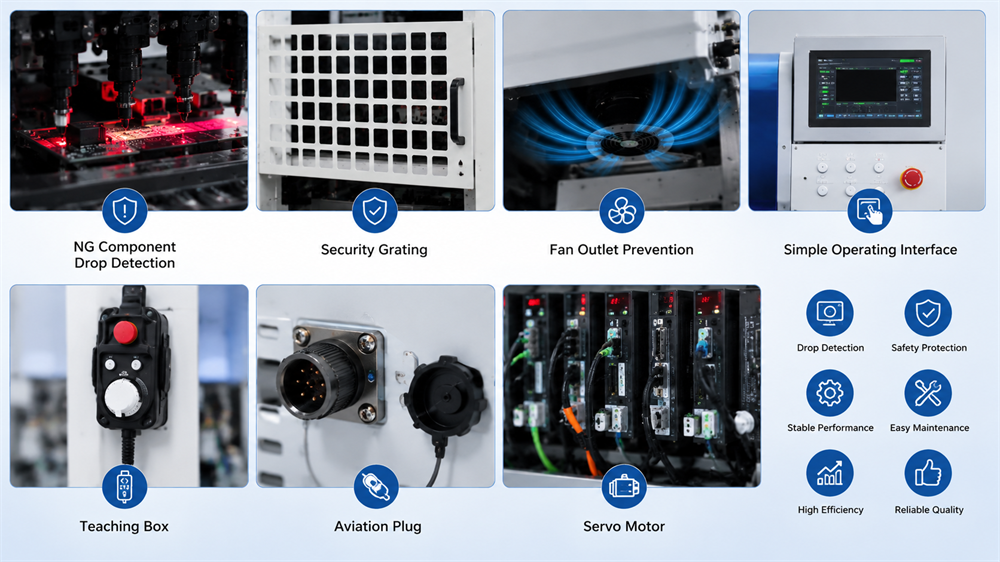

Серия I.C.T OFM включает в себя несколько практичных функций для более безопасного и простого производства. Машина может поддерживать обнаружение падения компонентов NG, защитную решетку, предотвращение выхода вентилятора, простой интерфейс управления, обучающий блок, авиационную вилку и конструкцию серводвигателя. Интеллектуальный интерфейс упрощает повседневную работу технических специалистов, а библиотека компонентов позволяет быстро вызывать предустановленную информацию о компонентах. Машина также поддерживает управление данными для уменьшения человеческих ошибок. Благодаря программному управлению «Индустрия 4.0», удаленному мониторингу, подключению SMEMA и MES машина для вставки нечетных форм может быть подключена к современным системам управления сборочным производством PCB.
| Спецификация
| Технические характеристики | ОФМ-4 | ОФМ-6 |
|---|---|---|
| Вставить головку | 4 | 6 |
| Фидерный банк | Односторонняя | Двойная сторона |
| Макс. Вход питателя (радиальная лента) | 12 | 24 |
| Тип питателя | Осевая лента, Радиальная лента, Радиальная лента 90°, Трубка, Чаша, Устройство подачи лотка | Осевая лента, Радиальная лента, Радиальная лента 90°, Трубка, Чаша, Устройство подачи лотка |
| Максимальный размер компонента | φ50 (35*35) мм | φ50 (35*35) мм |
| Высота компонента | ≤35 мм | ≤40 мм |
| Выбор компонента | Сопло/зажим | Сопло/зажим |
| Вставить скорость | 0,7С | 0,7С |
| Вставьте точность | ± 0,05 мм | ± 0,05 мм |
| Вставьте мощность | ≤98Н | ≤29,4 Н |
| Тип компонента | Разъем, переключатель, розетка, трансформатор, катушка, порт, конденсатор, резистор, микросхема, оперативная память и т. д. | Разъем, переключатель, розетка, трансформатор, катушка, порт, конденсатор, резистор, микросхема, оперативная память и т. д. |
| PCB Размер (Д*Ш) | 70* 70 ~ 410* 500 мм | 70* 70 ~ 410* 500 мм |
| Транспортное пространство (вверху) | 35 мм | 40 мм |
| Транспортное пространство (внизу) | 20 мм | 20 мм |
| Макс. PCB Вес | 5 кг | 5 кг |
| PCB Толщина | 0,6~2 мм | 0,6~2 мм |
| PCB Включенная ширина стороны | ≥5 мм | ≥5 мм |
| PCB Исправлено | Подъем серводвигателя + зажим цилиндра | Подъем серводвигателя + зажим цилиндра |
| Тип транспорта | Цепь, 3 секции | Цепь, 3 секции |
| Транспортное направление | Слева направо (справа налево) | Слева направо (справа налево) |
| Регулировка транспортной ширины | Авто | Авто |
| Транспортная высота | 900 ± 20 мм | 900 ± 20 мм |
| Вставной модуль с изогнутыми выводами | Вариант | Вариант |
| Соединение SMEMA и MES | Стандартный | Стандартный |
| PCB Отметить CCD | 1 | 1 |
| Компонентная ПЗС-матрица | 4 | 3 |
| Операционная система | Окна | Окна |
| Воздушное снабжение | 0,5-0,65МПа | 0,5-0,65МПа |
| Максимальная мощность | 6,5 кВт | 6,5 кВт |
| Запустите мощность | 3,5 кВт | 3,5 кВт |
| Измерение | 1300* 1700* 2000мм | 1450* 1750* 2100мм |
| Масса | 1650 кг | 1700 кг |
*I.C.Tпродолжает работать над качеством и производительностью, технические характеристики и внешний вид могут быть обновлены без особого уведомления. Если они отличаются, следуйте новому списку
| Список оборудования DIP-линии

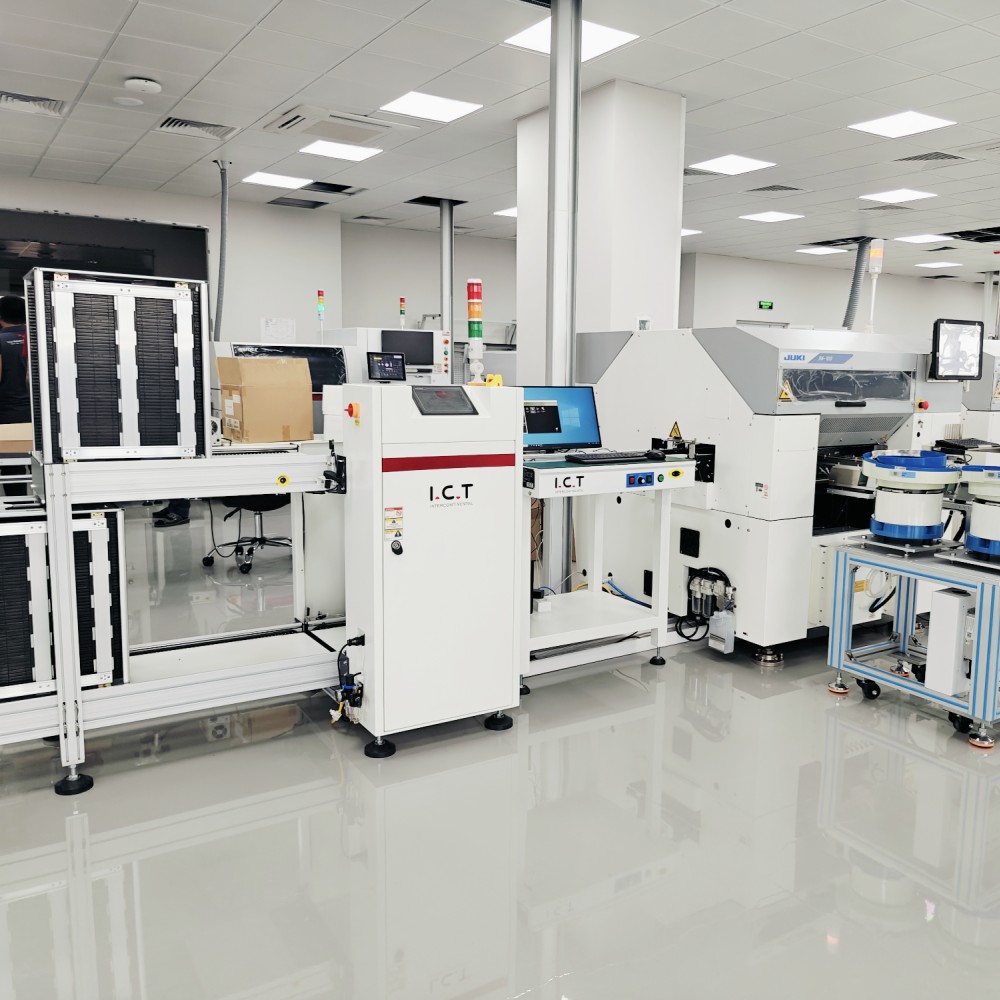

I.C.T может интегрировать машину для вставки компонентов нестандартной формы в полную производственную линию DIP. Сопутствующее оборудование включает в себя линии ручной вставки, автоматические машины вставки, машины волновой пайки, машины селективной пайки, конвейеры DIP AOI, PCB, загрузчики, разгрузчики, ремонтные станции, паяльные роботы и средства поддержки функционального тестирования. В типичном процессе DIP платы SMT сначала завершают производство поверхностного монтажа, затем переходят к установке компонентов THT, пайке, проверке, ремонту и окончательной сборке. Машина для размещения нестандартной формы может заменить часть ручной работы по установке сложных компонентов, которые медленно или нестабильно вставляются вручную. I.C.T может спроектировать полную линейку на основе типа компонента, размера PCB, целевой мощности, заводской компоновки и метода пайки.

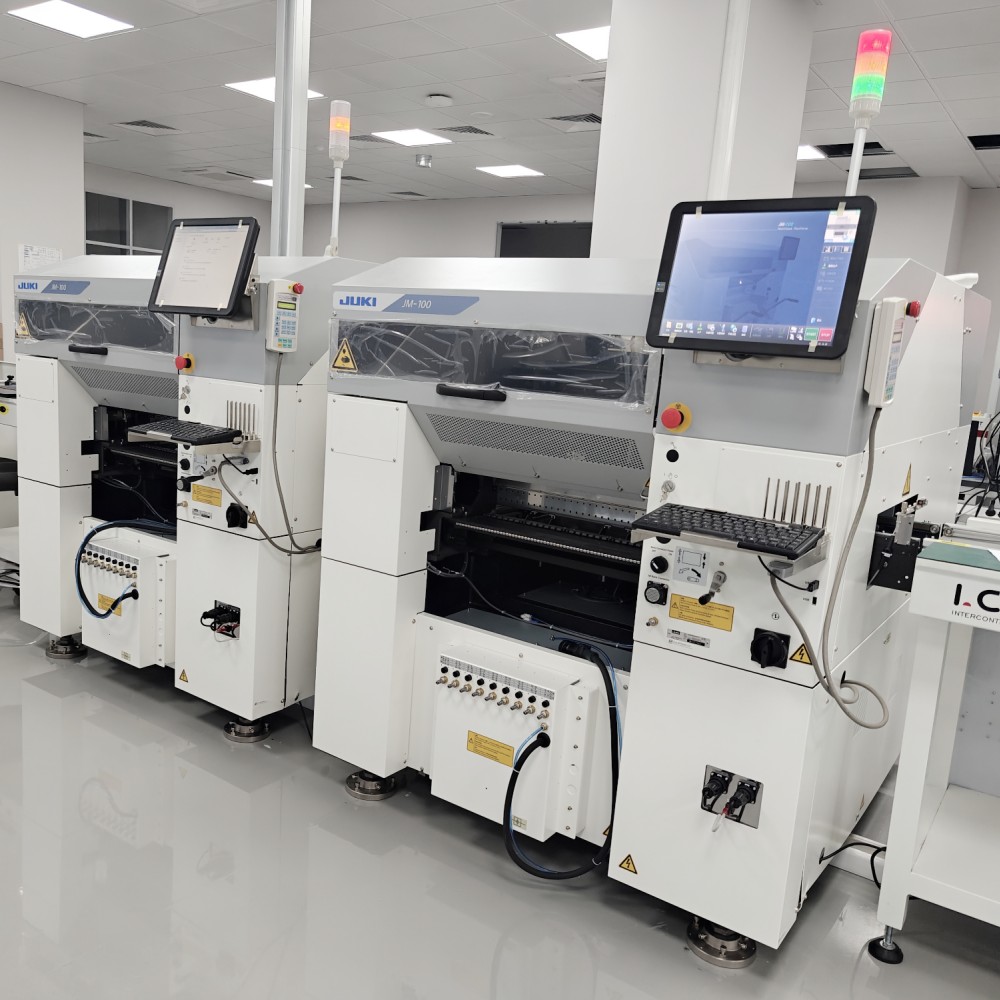

| Название продукта | Назначение в DIP-линии |
|---|---|
| PCB SMT строка | Линия сборки Ful-auto под ключ SMT |
| Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Проверяет качество внутренней пайки и скрытые дефекты в компонентах THT. | |
| Лента сборочной линии | Плавно транспортирует PCB через линию DIP для эффективной сборки и проверки. |
