I.C.T-SS430
I.C.T
| Количество: | |
|---|---|
| Автономная селективная волновая паяльная машина
Автономная машина для селективной волновой пайки SS550P1, разработанная I.C.T в Китае, представляет собой первоклассное решение для пайки сквозных отверстий на PCB. Идеально подходит для DIP и задач высокой надежности, таких как автомобильная электроника, он удерживает PCB фиксированными при перемещении платформы распыления и пайки для обеспечения точности.
Полное управление с ПК позволяет сохранять такие настройки, как температура и тип флюса, обеспечивая повторяемость результатов. Его модульная конструкция адаптируется к различным компоновкам, а автоматическая волновая калибровка и выравнивание ПЗС повышают качество. Как машина для селективной волновой пайки PCB она идеально подходит для малых и средних предприятий. 26-летний опыт компании I.C.T подтверждает ее глобальное доверие и эффективность.
| Список оборудования DIP-линии
Машина для селективной волновой пайки DIP оснащена надежной системой флюса для точного нанесения. Он использует немецкий высокочастотный импульсный клапан для распыления крошечных точек флюса с содержанием твердых частиц менее 10%, сводя к минимуму отходы. Лоток улавливает остатки для легкой очистки, а сопло на платформе XY обеспечивает точность 0,02 мм. Резервуары под давлением поддерживают постоянный поток, поддерживаемый японскими компонентами SMC. Видимые датчики упрощают регулировку, что делает их идеальными для чистой и последовательной пайки в ограниченном пространстве.
Система предварительного нагрева в этой автономной машине для селективной волновой пайки эффективно подготавливает платы. Он предлагает регулируемый нижний ИК-нагрев и верхний горячий воздух, охватывая большую площадь и достигая 150°C примерно за 15 минут. Высокотемпературный хлопок обеспечивает стабильное тепло, а детали ведущих брендов обеспечивают долговечность. Вставная конструкция, не требующая использования инструментов, сокращает время обслуживания. Эта установка обеспечивает прочность сварных швов и снижает количество ошибок, что идеально подходит для мелкосерийного производства.
Система пайки отличается расширенными функциями машины селективной волновой пайки PCB. Шведский насос PRECIMETER поддерживает стабильность волны припоя, а программное обеспечение контролирует температуру и поток N2. Чаша из нержавеющей стали с антикоррозийным покрытием быстро нагревается вместе с чугуном, а N2 уменьшает образование окалины и обеспечивает чистоту швов. Он обрабатывает сложные компоненты, обеспечивая высококачественные результаты для приложений DIP.
Система передачи обеспечивает плавное управление PCB в этом автономном аппарате для селективной волновой пайки. Изготовленный из прочных профилей и роликов, он выдерживает нагрузку до 20 кг с помощью боковых и верхних зажимов. Японские двигатели обеспечивают его надежную работу, что позволяет легко устанавливать модульные конструкции. Эта компактная конструкция подходит для небольших мастерских, обеспечивая постоянный поток для эффективной работы.
В машине для селективной волновой пайки DIP имеется надежное управление с системой ПЛК Keyence, соответствующей стандартам CE. Запасные части и кабели Cat-6 обеспечивают быструю и стабильную работу, а также отслеживание данных для проверки качества. Он адаптируется к растущим потребностям, что делает его надежным выбором для небольших предприятий, которым требуется точность.
Операционная система упрощает использование этого автономного аппарата для селективной волновой пайки. Управляемая настройка скорости программирования ПЗС-матрицы с режимом изображения для проверки координат и мониторинга в реальном времени. Выбирайте такие языки, как английский или китайский, с обновлениями Wi-Fi через MES. Данные отслеживают каждую точку пайки, что упрощает обучение новых пользователей в компактных установках.
| Спецификация
| Онлайн-селективная волновая паяльная машина | ||||
| Модель | I.C.T СС540 | I.C.T СС550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модульный | Распыление + предварительный нагрев и пайка | Распыление + предварительный нагрев + пайка | Распыление + предварительный нагрев + пайка + пайка | Распыление + предварительный нагрев + пайка + пайка + пайка |
| Система пайки | ||||
| Количество насадок | 1 | 1 | 2 | 3 |
| Количество припоя | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойной горшок (опция) | N/a | Вариант | Вариант | Вариант |
| Мощность паяльного горшка | 2,35 кВт | 2,35 кВт | 4,70 кВт | 7,05 кВт |
| Флюсовая система | ||||
| Резервуар для хранения потока | 1L | 1L | 2L | 2L |
| Поддержка потока | Поток сигнал тревоги, автоматический | |||
| Спрей | Германия Струйный клапан (точечное и линейное распыление) 1 комплект | |||
| Размер сопла распыления | 130 мкм (опция 180 мкм, 210 мкм) | |||
| Скорость распыления | 0 ~ 20 мм/с | |||
| Скорость движения распылительного сопла | 0 ~ 400 мм/с | |||
| Система предварительного нагрева | ||||
| Режим предварительного нагрева | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR |
| Район предварительного нагрева | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм |
| Зона предварительного нагрева | Верхний горячий воздух: 2, Нижний ИК: 1 | |||
| Нижняя мощность предварительного нагрева | Макс.12 кВт | |||
| Максимальная мощность предварительного нагрева | Макс.6кВт | |||
| Время разогрева | Приблизительно 15 минут (настройка 150 ℃) | |||
| Режим управления | ПК+ПЛК | |||
| Транспортная система | ||||
| PCB Размер (с приспособлением) | 120*60~500*500 мм | |||
| PCB Замена | Онлайн | |||
| PCB Верхний зазор | 120 мм | |||
| Транспортная высота | 900 ± 20 мм | |||
| Транспортная ширина | 60 ~ 500 мм | |||
| Размер: мм | Л1850*В1850*В1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Масса | Приблизительно: 800 кг | Приблизительно: 1200 кг | Приблизительно: 1300 кг | Приблизительно: 1500 кг |

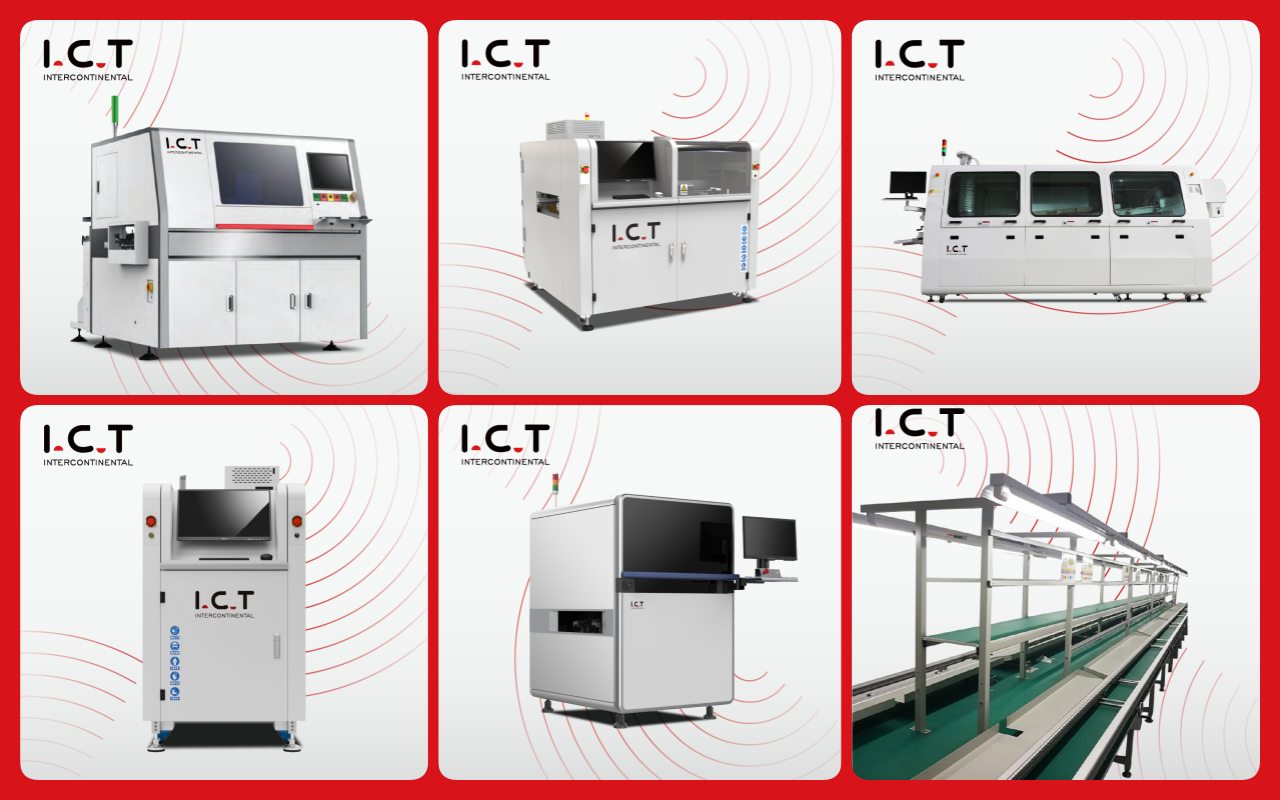

| Список оборудования DIP-линии
Наша производственная линия DIP предлагает современные инструменты для эффективной и точной сборки PCB. Полностью автоматизированная линия DIP включает в себя линию вставки DIP для точного размещения компонентов, волновой загрузчик для плавного входа PCB, волновой разгрузчик для безопасного выхода и конвейерную линию сборки для окончательных проверок. Эта высококачественная линия по производству DIP PCB обеспечивает стабильную работу, надежную установку THT и экономичную сборку, отвечая разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении комплексных задач.
| Название продукта | Назначение в DIP-линии |
|---|---|
Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Проверяет качество внутренней пайки и скрытые дефекты в компонентах THT. | |
Тестирует электрические характеристики и подключение собранного PCB. | |
Плавно транспортирует PCB через линию DIP для эффективной сборки и проверки. |

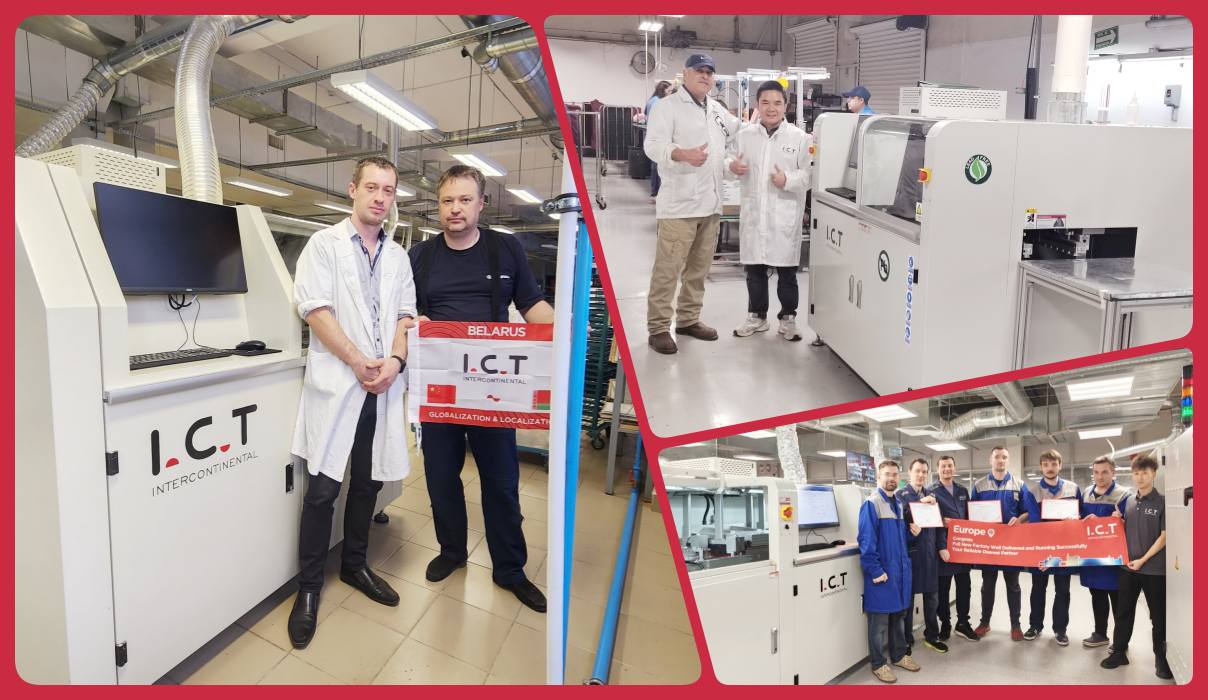

| Видео об успехах клиентов
В 2025 году инженеры I.C.T посетили европейского клиента, чтобы установить линию селективной пайки DIP с использованием машин JUKI JM100, SS550P1 и OLSR300. Видео продемонстрировало бесперебойную работу всей линии: автономный аппарат для селективной волновой пайки SS550P1 обеспечивает точные сварные швы. Инженеры обучили персонал и отладили оборудование, обеспечив бесперебойное производство. Клиент обрел уверенность в выполнении высококачественной сборки PCB благодаря экспертной поддержке I.C.T и надежной работе машины для селективной волновой пайки DIP.
| Профессиональное обслуживание и обучение
I.C.T обеспечивает комплексную поддержку автономного аппарата для селективной волновой пайки с настройкой на месте и круглосуточной поддержкой. Наши инженеры предлагают обучение эксплуатации и техническому обслуживанию, а также удаленную помощь в адаптации к вашим потребностям. За 26 лет работы в SMT мы оптимизируем вашу линию для повышения эффективности. Долгосрочные планы включают регулярные проверки, гарантирующие стабильную и бесперебойную работу вашего производства.
| Похвала клиентов
Клиенты аплодируют инженерам I.C.T за их квалифицированную подготовку и быстрое устранение неисправностей автономной машины для селективной волновой пайки. Впечатляет надежность пайки и высокая скорость проходов, а надежная упаковка обеспечивает безопасную доставку. Быстрое реагирование на проблемы позволяет поддерживать производство в нужном русле, получая комментарии типа «Поддержка I.C.T на высшем уровне», что способствует укреплению прочного доверия.
| Отраслевые сертификаты
Автономная машина для селективной волновой пайки имеет сертификаты CE, RoHS и ISO9001, соответствующие мировым стандартам безопасности и качества. Патенты I.C.T на волновые и потоковые технологии подчеркивают инновации. Эти сертификаты гарантируют надежность и экологичность оборудования, на которое вы можете положиться во всем мире.
| О компании и заводе I.C.T
I.C.T возглавляет SMT с собственными исследованиями и разработками и тремя заводами, штат сотрудников которых за 26 лет вырос до 89. Мы обслуживаем более 1600 клиентов в 72 странах, предлагая решения DIP и PCB со строгими системами тестирования и качества. Наша автономная машина для селективной волновой пайки подходит для небольших помещений и имеет глобальную поддержку. Мы ежедневно внедряем инновации, способствуя взаимовыгодному партнерству для успеха вашего завода.
