I.C.T Автономный автоматизированный оптический контроль AOI Машина I.C.T-V8
Автономный режим AOI V8
Введение:
Для SMT встроенной проверки перед перекомпоновкой и после перекомпоновки.
Гранитная платформа значительно повышает точность и стабильность машины.
Программируемый источник освещения RGB+W LED.
Телецентрический объектив с постоянным увеличением и низким уровнем искажений при высоких компонентах.
Функции:
1. Функция автоматического сбора и хранения журнала, функция предупреждения/сигнализации NG, удаленное программирование и отладка.
2. Возможность проверки: недостаточное, короткое, скользящее отверстие, припой, закрывающий штифт, загрязнение, перекос, недостающая деталь, перекос, рекламный щит, монтаж.
на боку, перевернут, не та деталь, повреждена, поплавок, полярность, псевдопайка, пустой припой, избыток клея и т. д.
3. Perfect SPC собирает информацию о NG в автономном режиме и автоматически генерирует все виды производственных таблиц.

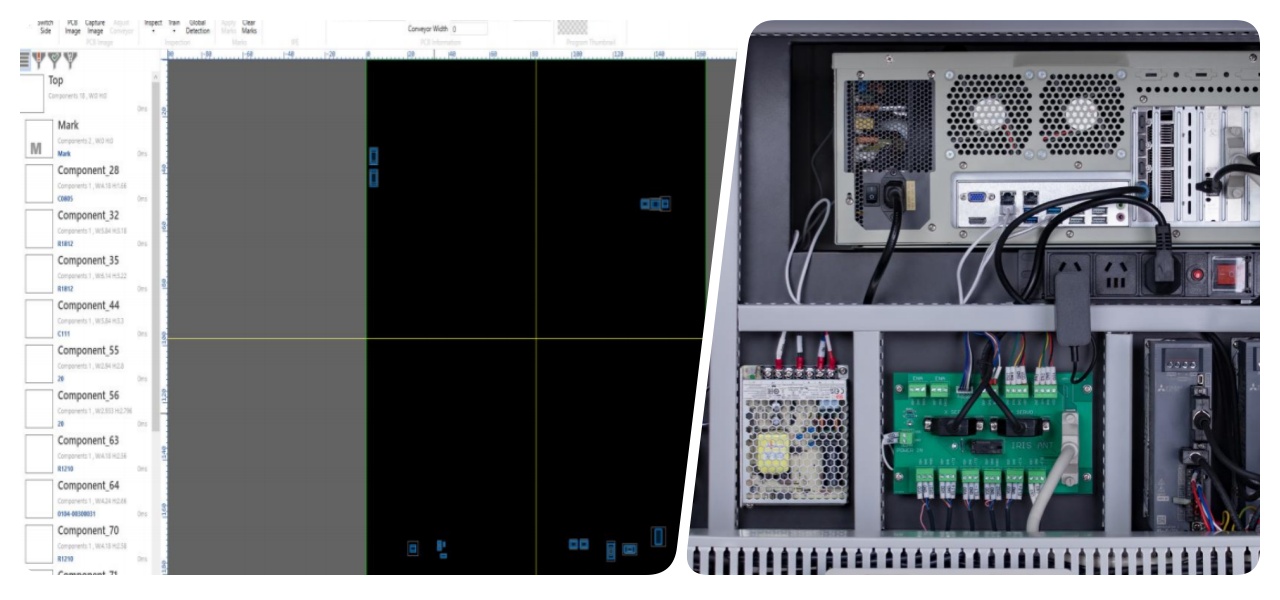

4. Зрелая функция центра управления, понятный интерфейс программного обеспечения.
5. Хорошая стабильность (GR&R<10% ＠6 сигм, CPK＞1,33 (точность отклонения теста менее ±0,25 мм).

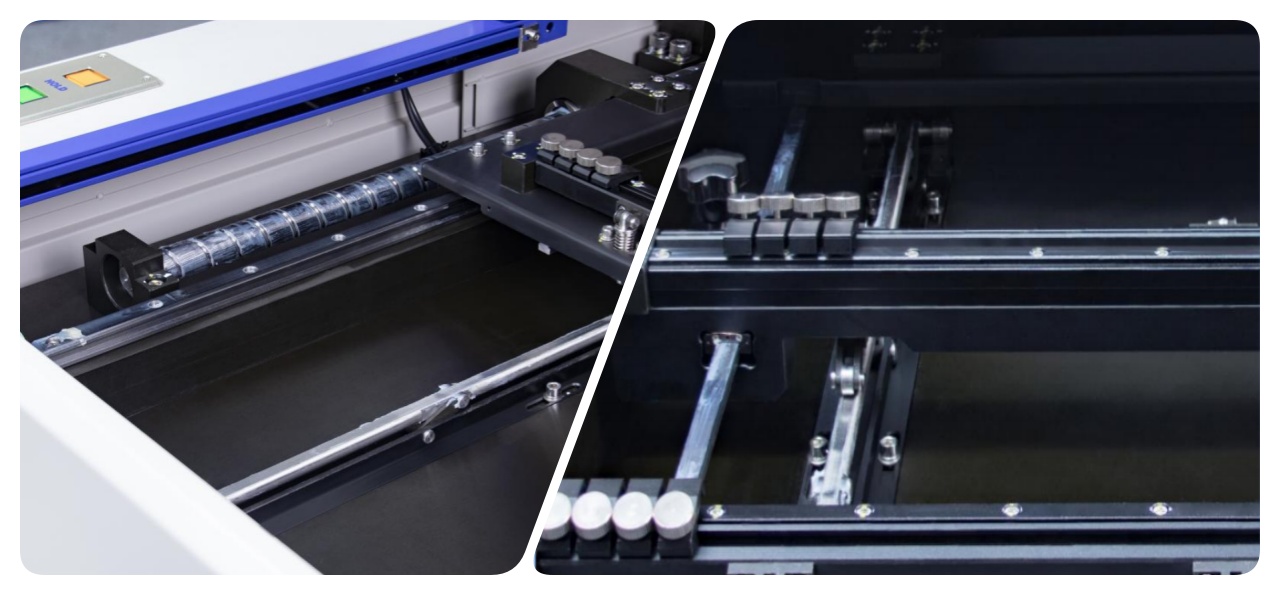

6. Камера перемещается, конвейер фиксируется во время испытания.
7. Компенсация деформации PCB: общая калибровка компенсации метки, компенсация рамки положения компонента.
Гранитная платформа и рама
Обеспечьте стабильность оборудования и согласованность программы совместного использования между машинами.

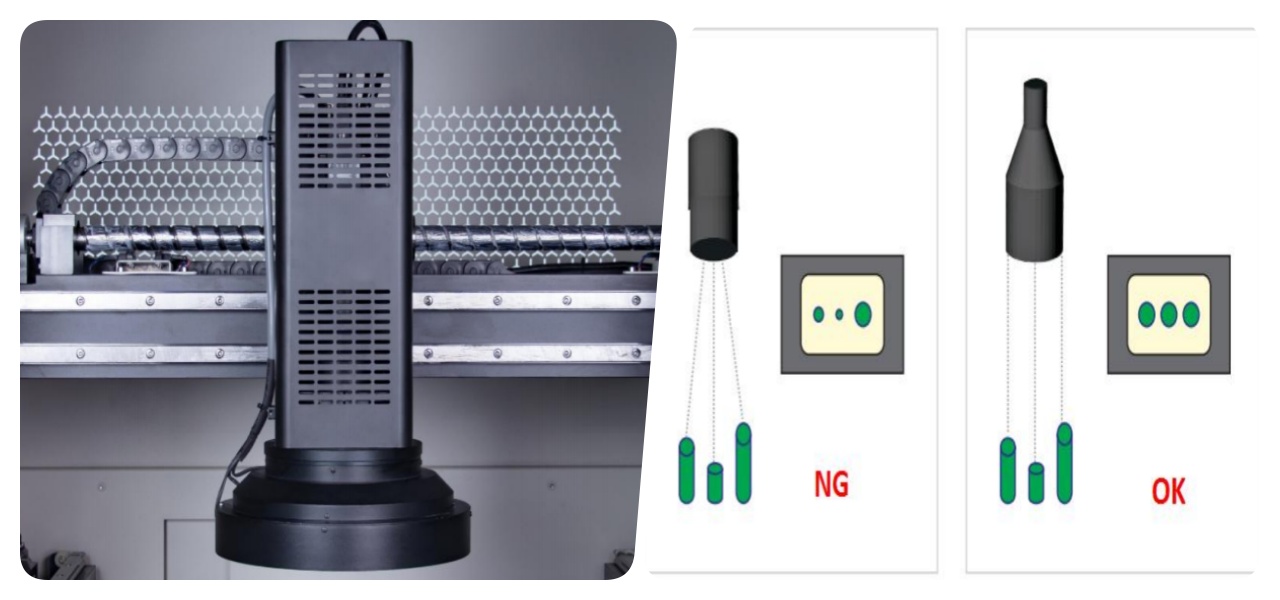

Промышленная камера+телецентрический объектив
Проверка паяного соединения с высоким содержанием компонентов не влияет на отсутствие эффекта тени во всем поле зрения.
Полное поле обзора Вспомогательная позиция
Высокая способность обнаружения незащищенных компонентов контактной площадки (BGA и т. д.) или частично экранированных компонентов.
| Модель | I.C.T-V8 | I.C.T-V8XL |
| FOV | 15u (38,4*28,8 мм) |
| Камера | Интеллектуальная цифровая промышленная камера с разрешением 5 млн пикселей |
| Объектив | Телецентрическая линза |
| Свет | 4-цветное кольцо LED, RGB+W |
| Объект проверки | Тест компонентов, тест на пайку |
| Мини-компонент | 03015чип, микросхема 0,3 шага и специальная форма |
| Операционная система | Windows 7 |
| PCB Размер | 50*50~430*330 мм | 50*50~650*510 мм |
| PCB Толщина | 0,3 ~ 6,0 мм |
| PCB Деформация | ±3,0 мм |
| PCB Вес | Макс: 10 кг |
| PCB Высота | Верх: 25-60 мм, низ: 25-80 мм, регулируемый. |
| X/Y-драйвер | Сервопривод переменного тока, точность повторения 0,01 мм |
| Платформа | Гранит |
| Власть | AC220 50/60 Гц, 2,5 А |
| Коммуникация | СМЕМА |
| Масса | 500 кг | 600 кг |
| Измерение | 880*1170*1350 мм (без учета света) | 1080*1470*1370 мм (без учета света) |
* I.C.T продолжает работать над качеством и производительностью, характеристики и внешний вид могут обновляться без особого уведомления.
