PCBA Тестер летающих зондов
Введение:

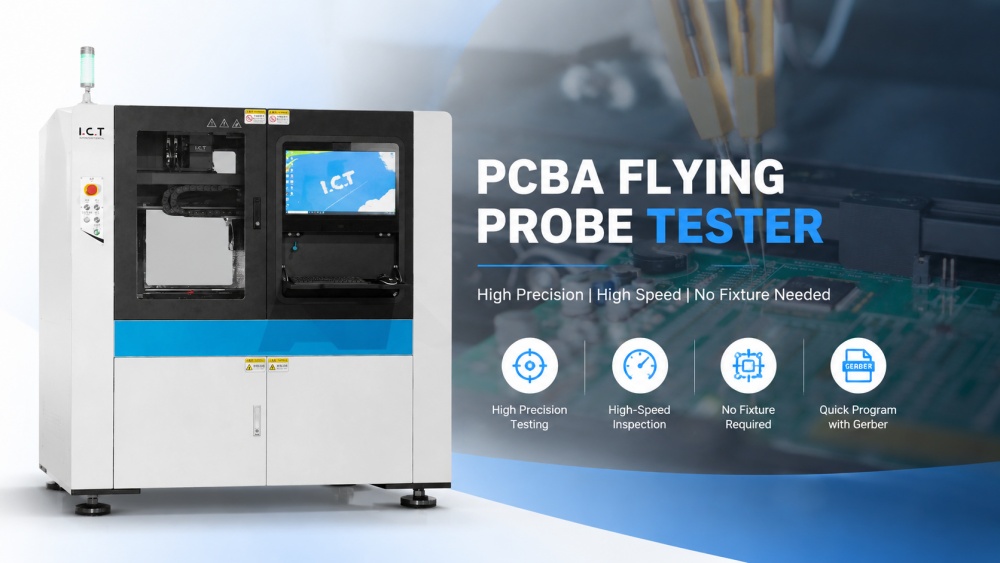

I.C.T A40 Flying Probe Tester — это система контроля летающих зондов, которая использует высокоскоростную независимую комбинацию летающих зондов для анализа производственных дефектов продукта на собранных печатных платах.
Система сочетает в себе опыт в области приводов и технологий высокоточного позиционирования и контроля летающих зондов.Оборудование не только обеспечивает высокую точность и высокую скорость обнаружения, но также имеет лучший охват обнаружения.
PCBA Тестер летающих зондов:
1. В соответствии с потребностями тестирования продукта могут быть добавлены различные функциональные тесты схемы для обнаружения включения тестируемого PCBA;
2. Тестирование задней стороны может быть настроено по индивидуальному заказу и позволяет проводить испытания проводимости и изоляции разъема для конкретных контактов;
3. Углубленные исследования и разработки программного обеспечения для удовлетворения особых потребностей клиентов могут обеспечить обработку больших данных, стыковку с MES, динамическую базу данных и совместное использование интерфейса API;
4. Программное обеспечение простое и интуитивно понятное, поддерживает импорт файлов проектирования САПР, автоматически генерирует тестовые файлы и данные и легко программируется;
5. По сравнению с традиционным тестированием на игле, тестирование летающим зондом обладает большей гибкостью и более широким охватом тестируемого содержания;
6. Никакого приспособления не требуется, можно протестировать напрямую или совместимо с испытанием на приспособлении;
7. Новая технология мягкого приземления иглы позволяет минимизировать следы, образующиеся при контакте с PCBA, не влияя на скорость;
8. Регулируемый датчик давления, максимально совместимый с различными компонентами и PCBA.
Руководитель испытаний испытательного летающего зонда PCBA:
Внутрисхемное испытание — ICT: без подачи питания на проверяемое оборудование компоненты и соединения на плате измеряются один за другим с помощью электрического сигнала, проходящего через летающие щупы.Сравните результаты испытаний со стандартным образцом.Образец шаблона взят либо из импортированного файла проекта САПР, либо из автоматически запрограммированной «золотой доски».
Тестовый сигнал: В зависимости от применения проверяемого оборудования и различных характеристик устройства вы можете выбрать подачу сигнала постоянного или переменного тока различной частоты.
Испытание статического напряжения — Vnod: при подаче питания на проверяемое оборудование можно поочередно измерить напряжение в каждой точке цепи.Этот тестовый режим особенно подходит для ремонта использованных плат.
Спецификация тестера летающих зондов SMT PCBA:
| Количество верхних летающих зондов | 4 |
| Количество магнитных фиксированных вспомогательных зондов | 2 |
| Количество магнитных фиксированных опор | 4 |
| Мин.Размер проверяемого оборудования | 35 мм |
| Макс.Размер проверяемого оборудования | 610*480 мм |
| Самый высокий компонент на проверяемом оборудовании | 50 мм |
| X/Y макс.скорость | 1000 мм/с |
| Разрешение оси XYZ | 1 мкм |
| Минимальный размер компонента | имперский 0201 (0,6*0,3 мм), опция: 01005 |
| Диапазон контактной силы зонда | 70 г~230 г |
| Мягкое прикосновение зонда | Да |
| Измерение | В1760*Д1610*В1500мм |
| Масса | 1450 кг |
* I.C.T продолжает работать над качеством и производительностью, характеристики и внешний вид могут обновляться без особого уведомления.
