I.C.T-AI-5146C
I.C.T
| штат: | |
|---|---|
| Количество: | |
| I.C.T SMT AOI Инспектор покрытий
Машина оптического контроля SMT Aoi, модель AI-5146C, предназначена для контроля конформных покрытий на производстве PCB. Он захватывает изображения платы в режиме реального времени с помощью высокоточной цветной промышленной камеры и применяет алгоритмы нейронной сети Convolution для их обработки. Это позволяет разумно оценивать дефекты, такие как чрезмерное или недостаточное покрытие, пузырьки и посторонние материалы. Являясь автоматической машиной для оптического контроля печатных плат, она автоматически фиксирует границы покрытия и идентифицирует области, не останавливая плату. Он поддерживает несколько конфигураций, включая проверку всей платы и двустороннюю проверку, что делает его идеальным для процессов SMT и DIP. При источниках УФ света хорошо различает фосфорсодержащий клей. Функции отслеживания данных, такие как сигналы тревоги SPC и хранение журналов, обеспечивают контроль качества. Эта машина оптического контроля SMT Aoi повышает эффективность современных заводов.
| Особенность
Машина оптического контроля SMT Aoi использует передовое глубокое обучение для оптимизации больших данных и обеспечения минималистского программирования. Он идентифицирует компоненты и паяные соединения одним щелчком мыши, сокращая время программирования и количество ложных срабатываний по сравнению с традиционными методами. Эта интеллектуальная система решает ключевые задачи промышленного контроля, обеспечивая высокую точность обнаружения дефектов покрытия. Пользователи могут переключать источники света, чтобы легко обнаружить проблемы с DIP, SMT и пайкой. Будучи автоматическим станком для печатных плат, он поддерживает панели «мульти-в-1» и смешанные модели, что делает его универсальным для различных размеров PCB до 510x460 мм.

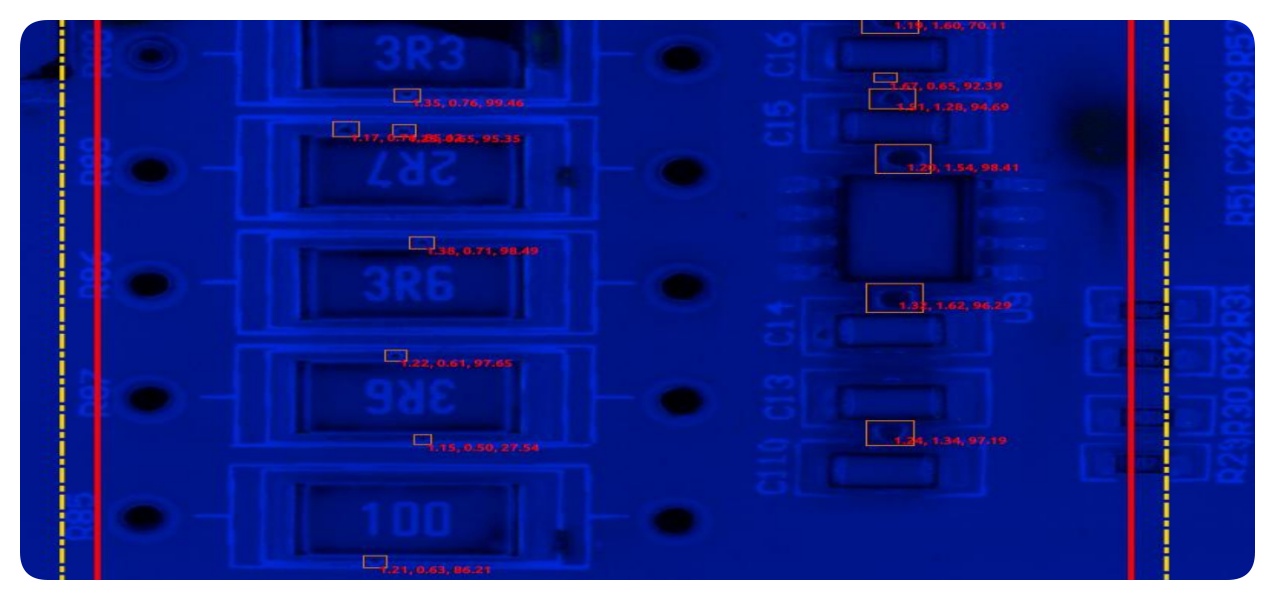

Оборудованная специальными алгоритмами, машина оптического контроля SMT Aoi интеллектуально обнаруживает пузырьки размером до 0,05 мм и посторонние предметы, такие как пряди волос, в заданных областях. Он визуализирует значения пузырьков и выводит несколько значений ширины клея, включая среднее, минимальное и максимальное. Эта функция стандартизирует проверку покрытия и предотвращает влияние дефектов на конечную продукцию. Области без покрытия можно заблокировать фигурными рамками, чтобы избежать ложных срабатываний, повышая точность обнаружения без дополнительной нагрузки.

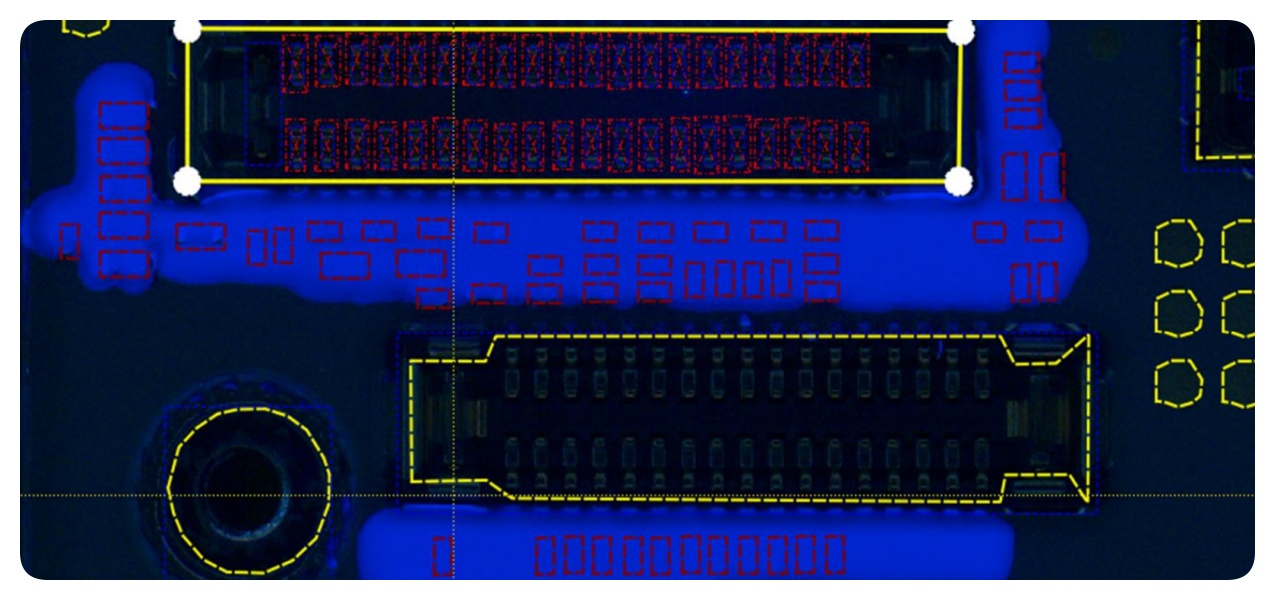

Программирование является простым и быстрым и занимает всего 10-15 минут для машины оптического контроля SMT Aoi. Он предлагает автономные и онлайн-варианты с автоматическим выбором области и изменением параметров одной кнопкой. Поддержка идентификации ротации и пропуска плохих меток повышает гибкость. Несколько режимов позволяют проверять покрытия, дефекты SMT и DIP путем переключения ламп. Дополнительное измерение толщины клея позволяет получить данные о плоскостности всей доски в конкретных точках.

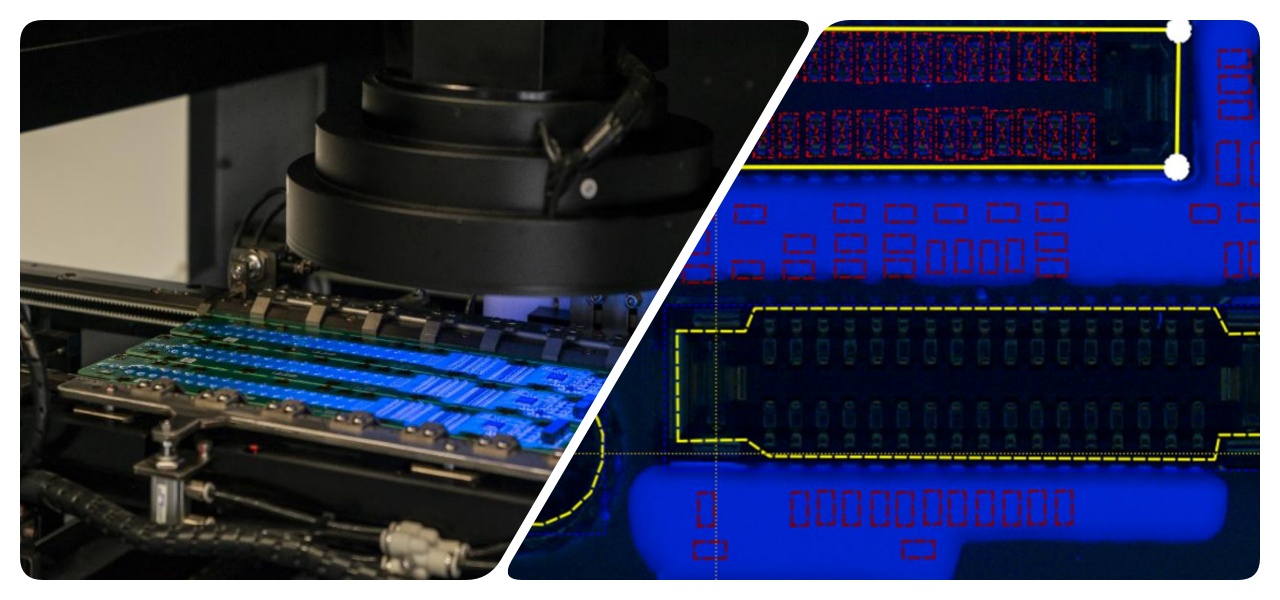

Эта машина для оптического контроля SMT Aoi, работающая со скоростью 0,23 секунды на каждый угол обзора, выполняет проверку, не останавливая поток плат. Он использует ультрафиолетовый и белый свет для четкой видимости дефектов и поддерживает большие платы размером до 690x460 мм. Сервоприводы переменного тока обеспечивают точное движение с точностью до 0,01 мм, выдерживая вес PCB до 3 кг.
| Спецификация
| Модель | I.C.T Покрытие онлайн AOI AI-5146C | I.C.T Покрытие онлайн AOI AI-5146CW |
| FOV | 15 мкм при 36*30 мм (стандарт), 10 мкм при 24*20 мм, 15 мкм при 45x45 мм, 10 мкм при 40*30 мм | 21.5um@52.6*44 мм (стандарт), 15 мкм при 36*30 мм/12 МП: 10 мкм при 40*30 мм 15 мкм при 60*45 мм |
| Разрешение | 15 мкм (стандарт), 10 мкм | 21,5 мкм (стандарт)/15 мкм/10 мкм |
| Камера | Односторонняя камера12M | Двойная боковая камера 5М |
| Скорость проверки | 0,23 с/поле обзора | |
| PCB Высота | Верх: 25 мм, низ: 80 мм. | Верх: 75 мм, низ: 70 мм |
| PCB Толщина | 0,3 ~ 6,0 мм | |
| PCB Край | 3,0 мм | |
| PCB Деформация | ±3,0 мм | |
| PCB Вес | Макс: 10 кг | |
| конвейер Высота | 900 ± 20 мм | |
| С регулировкой | Ручной и автоматический | |
| конвейер Направление | Л ~ П или П ~ Л | |
| Власть | AC220 50/60Гц,5А | |
| Номинальная мощность | 380 Вт | 570 Вт |
| Коммуникация | СМЕМА | |
| Масса | 750 кг | 890 кг |
* I.C.T продолжает работать над качеством и производительностью, спецификации и внешнего вида могут быть обновлены без особого уведомления.
| нанесения покрытия Список оборудования линии
Наша линия нанесения покрытий PCBA предлагает передовые инструменты для эффективной и точной защиты печатных плат. Полностью автоматизированная линия нанесения покрытия включает в себя машину для выборочного нанесения покрытия для точного нанесения, печь для отверждения для долговечной отделки, AOI для проверки качества, подъемник и переворот для плавного перемещения, а также конвейерную систему для бесперебойного производства.
Эта высококачественная линия нанесения покрытий PCBA обеспечивает стабильную работу, надежное пыленепроницаемое, водонепроницаемое и взрывобезопасное покрытие, отвечающее разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении задач по нанесению защитных покрытий.
| Название продукта | Назначение линии нанесения покрытия PCBA |
|---|---|
Наносит на печатные платы точные защитные покрытия для защиты от пыли, воды и взрывов. | |
Затвердевает покрытия под действием ИК- или УФ-излучения, обеспечивая долговечную и надежную защиту. | |
Плавно транспортирует печатные платы через линию нанесения покрытия для эффективной обработки. | |
Предоставляет и сохраняет PCB для производственной линии, обеспечивая плавный ввод и вывод. | |
| Конформное покрытие AOI | Проверяет качество покрытия и выявляет дефекты для обеспечения высоких стандартов. |
| Видео об успехах клиентов
В рамках недавнего проекта наша линия двустороннего нанесения покрытия с возвратным конвейером была установлена для клиента, занимающегося производством электроники. Видео демонстрирует полный рабочий процесс от элеватора до разгрузчика, включая такие машины, как загрузчик покрытия, устройство для нанесения покрытия, элеватор, устройство для нанесения покрытия AOI, печь ИК-отверждения, селекторный конвейер, флиппер и разгрузчик. Линия оснащена возвратом нижнего приспособления для эффективного управления и сканирования штрих-кодов. Он автоматически определяет PCB верхнюю и нижнюю стороны, вызывая правильные программы для бесперебойного производства. Эта установка повысила производительность клиента за счет обеспечения точного нанесения покрытия и быстрого обнаружения дефектов с помощью нашей машины оптического контроля SMT Aoi, что позволило сократить объем доработок и повысить общее качество процесса сборки PCB. В недавнем проекте для клиента, занимающегося производством электроники, была установлена наша линия двустороннего нанесения покрытия с возвратным конвейером. Видео демонстрирует полный рабочий процесс от элеватора до разгрузчика, включая такие машины, как загрузчик покрытия, устройство для нанесения покрытия, элеватор, устройство для нанесения покрытия AOI, печь ИК-отверждения, селекторный конвейер, флиппер и разгрузчик. Линия оснащена возвратом нижнего приспособления для эффективного управления и сканирования штрих-кодов. Он автоматически определяет PCB верхнюю и нижнюю стороны, вызывая правильные программы для бесперебойного производства. Эта установка повысила производительность клиента, обеспечив точное покрытие и быстрое обнаружение дефектов с помощью нашей машины оптического контроля SMT Aoi, что позволило сократить объем доработок и повысить общее качество процесса сборки PCB.
| Сервисная и обучающая поддержка
I.C.T обеспечивает комплексное послепродажное обслуживание и обучение машины оптического контроля SMT Aoi. Наша команда предлагает установку на месте, удаленную отладку и постоянное обслуживание для обеспечения бесперебойной работы оборудования. Программы обучения охватывают эксплуатацию, программирование и устранение неисправностей, адаптированные к потребностям пользователя. Благодаря глобальным сервисным центрам мы обеспечиваем быстрое реагирование на проблемы, сводя к минимуму время простоя. Сюда входит обновление программного обеспечения и поставка запасных частей, что помогает клиентам оптимизировать производство и добиться долгосрочной надежности.
| Отзывы клиентов
Клиенты хвалят наших инженеров за их опыт и быстрое решение проблем во время установки. Они ценят машину оптического контроля SMT Aoi за ее точность и простоту использования. Многие отмечают нашу надежную упаковку и быструю доставку, которые предотвращают повреждения. Быстрые ответы на запросы повышают доверие и эффективность партнерских отношений.
| Сертификаты и стандарты
I.C.T имеет такие ключевые сертификаты, как CE, RoHS, ISO9001 и различные патенты на нашу машину для оптического контроля SMT Aoi. Они обеспечивают соответствие международным стандартам безопасности, защиты окружающей среды и управления качеством. Наши строгие процессы тестирования гарантируют надежную работу на мировых рынках.
| О компании I.C.T и нашей фабрике SMT
I.C.T — ведущий поставщик комплексных решений для предприятий SMT, имеющий собственные исследования, разработки и производство. Имея более 89 сотрудников и быстрый рост в последние годы, мы обслуживаем более 1600 клиентов в 72 странах. На нашем заводе действуют строгие процедуры контроля и надежная система управления качеством для обеспечения высоких стандартов. Будучи платформой, обеспечивающей перекрестные ценности, мы уделяем особое внимание целостности, координации и обмену информацией при поставке инновационного оборудования для производства электроники.
