Х-7100
I.C.T
X-ray inspection machine
| Количество: | |
|---|---|
| I.C.T X-7100 PCB Аппарат рентгеновского контроля

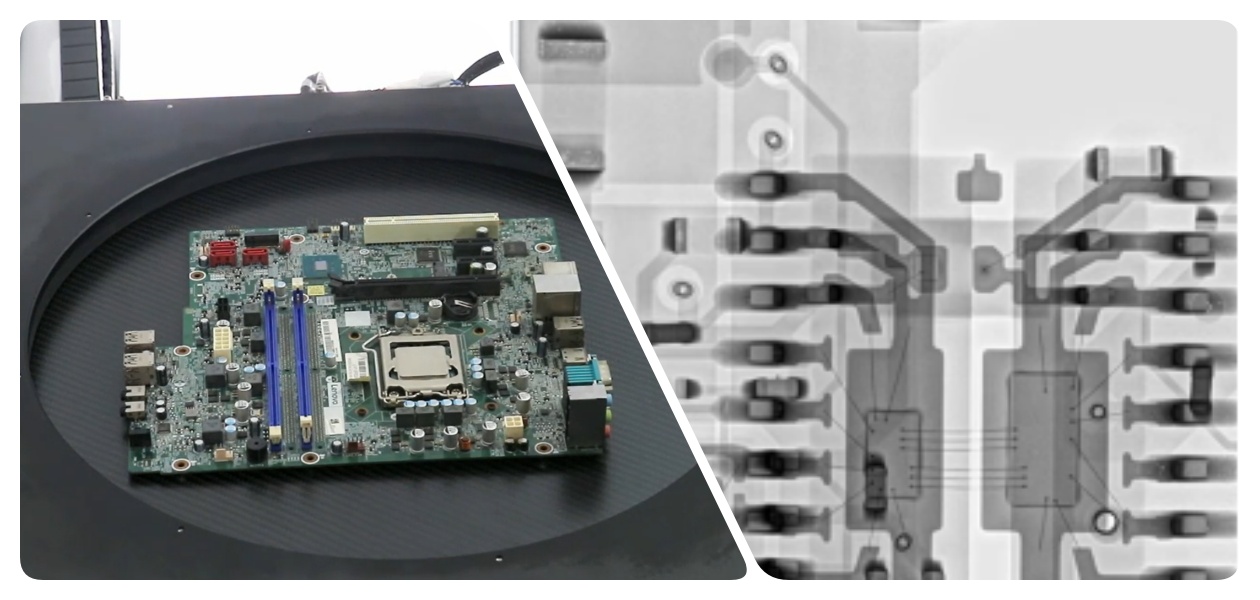

I.C.T X-7100 — это усовершенствованная автономная машина рентгеновского контроля SMT PCB, предназначенная для детальных внутренних проверок в производстве электроники. Он превосходно выявляет такие проблемы, как пузырьки воздуха, пустоты, короткие замыкания, разрывы цепей, отсутствие припоя и трещины в компонентах. Благодаря таким функциям, как программирование ЧПУ для автоматического обнаружения и интерфейсу визуальной навигации, он упрощает процесс для операторов. Эта машина рентгеновского контроля PCB поддерживает различные применения, от SMT и BGA до литиевых батарей и автомобильных деталей. Цифровая плоская панель высокого разрешения и устойчивая рентгеновская трубка обеспечивают четкое изображение, а сертификаты безопасности, такие как CE и ISO, делают его надежным. Идеально подходит для контроля качества, помогает производителям уменьшать дефекты и повышать надежность продукции удобным для пользователя способом.
| Особенность
В рентгеновском досмотровом аппарате I.C.T X-7100 PCB используется цифровой плоскопанельный детектор высокого разрешения с разрешением 1536x1536 пикселей, обеспечивающий четкое изображение для точного обнаружения дефектов. Эта функция фиксирует поправки в реальном времени и предлагает несколько режимов усиления для лучшей видимости. Это помогает выявить мелкие проблемы, такие как дефекты шариков припоя или проблемы с соединением проводов в полупроводниках. Благодаря пассивному охлаждению и датчикам температуры он поддерживает стабильную производительность во время длительных сеансов. Это делает машину рентгеновского контроля незаменимой для отраслей, которым необходимы точные внутренние изображения, гарантирующие меньшее количество ошибок в производстве.

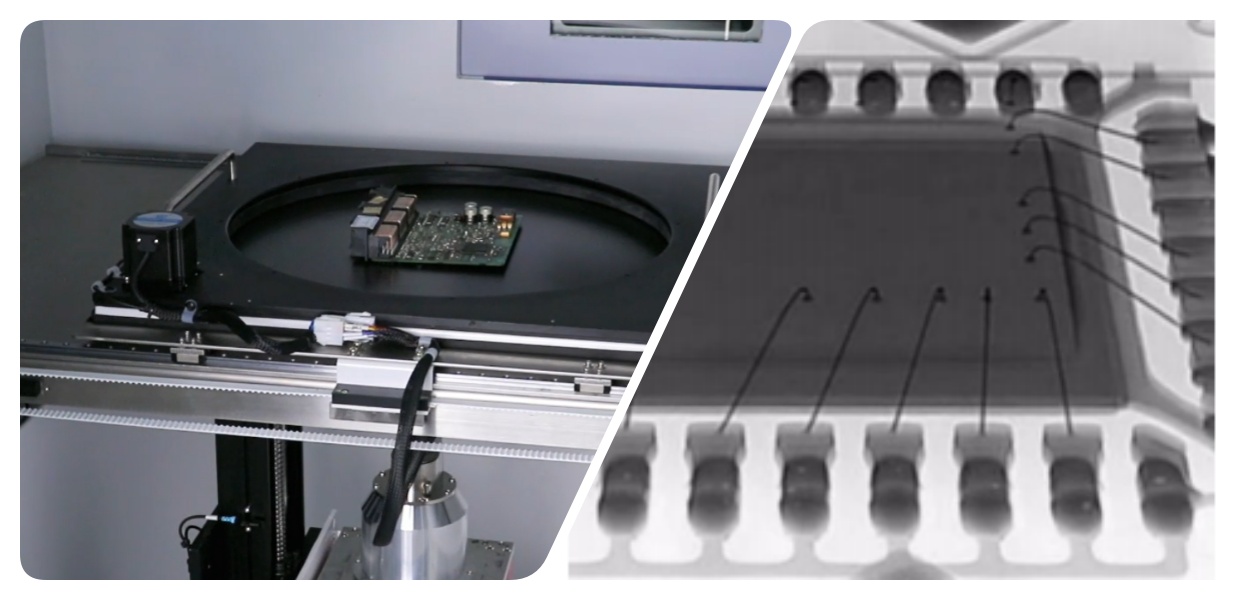

Программирование ЧПУ в этой машине рентгеновского контроля PCB позволяет автоматически сканировать несколько положений образца без ручного ввода. Он поддерживает функции массива для образцов с фиксированным интервалом, ускоряя проверки в условиях больших объемов. Операторы могут легко устанавливать программы с помощью щелчков мыши, сокращая время и количество ошибок. Система предотвращения столкновений защищает устройство во время движения. Эта автономная рентгеновская инспекционная машина SMT PCB идеально подходит для серийных испытаний на линиях SMT, повышая эффективность и повторяемость.
Инструменты измерения с помощью одной кнопки в X-7100 позволяют быстро рассчитать размер пузырьков, уровень пустот и высоту припоя. Это помогает при проверке качества пайки соединений в сборках PCBA. Функция имитации цвета улучшает наблюдение за изображением для лучшего анализа. Оснащенный джойстиком для точной настройки, он гарантирует точные результаты. Являясь универсальным устройством рентгеновского контроля PCB, он применяется к различным материалам, таким как керамика и пластик, помогая предотвратить появление дефектов.
| Спецификация
| Элемент | Модель | I.C.T X-7100 |
| Рентгеновская трубка | Тип | Закрытая трубка |
| Напряжение | 90кВ | |
| Электрический ток | 200 мкА | |
| Пространственное разрешение | 5 мкм | |
| Плоская панель | Метод захвата изображения | Плоская цифровая визуализация |
| Точность изображения | 85 мкм | |
| Значение квантованной плотности аналого-цифрового преобразования | 16бит (65536) | |
| Разрешение | 1280*1024 пикселей | |
| Частота кадров сбора данных | 30 кадров в секунду | |
| Система | Увеличение | 200x |
| Операционная система | Windows 10 | |
| Власть | 110-220 В переменного тока, 50-60 Гц, 1200 Вт | |
| Тест на радиационную безопасность | <1 мкЗВ/ч | |
| Структура | Макс. Размер загрузки | 540мм*540мм |
| Макс. Зона проверки | 510мм*510мм | |
| Макс. Вес загрузки | ≤10 кг | |
| Угол поворота платформы | 60° | |
| Измерение | 1100*1360*1750 мм | |
| Масса | 950 кг | |
| Движение платформы | Автоматический/Ручной |
* I.C.T продолжает работать над качеством и производительностью, спецификации и внешнего вида могут быть обновлены без особого уведомления.
| SMT Список линейного оборудования
I.C.T Высококачественная производственная линия PCBA оснащена современным оборудованием для эффективной и точной сборки PCB. Полностью автоматизированная линия SMT включает в себя загрузчик, автоматический принтер для точного нанесения паяльной пасты, машину для захвата и размещения компонентов для точного размещения компонентов, печь оплавления для надежной пайки и систему AOI для тщательного контроля дефектов. Эта высококачественная производственная линия PCBA обеспечивает бесперебойную работу, высокую надежность и низкую стоимость сборки SMT, отвечая разнообразным отраслевым требованиям.
| Видео об успехах клиентов
В нашем видео мы демонстрируем установку рентгеновского контроля I.C.T X-7100 PCB в действии на заводе электроники клиента. Видео начинается с обзора его элегантного внешнего вида и ключевых функций, таких как управление джойстиком и интерфейс программирования. Внутри находится высокоточная рентгеновская трубка от Hamamatsu и цифровой плоскопанельный детектор. Во время работы машина сканирует образцы PCBA, обнаруживая пузырьки BGA и шарики припоя в режиме реального времени. Инженеры демонстрируют автоматический пакетный режим работы с литиевыми батареями и жгутами проводов, подчеркивая быстрые измерения пустот и наклонов до 60 градусов. Эта установка помогла клиенту улучшить обнаружение дефектов на 30 %, обеспечив более высокое качество на производственной линии SMT. В видеоролике показано, как этот автономный рентгеновский контрольный аппарат SMT PCB легко интегрируется в рабочие процессы для получения надежных результатов.
| Сервисная и обучающая поддержка
I.C.T предлагает комплексные услуги и обучение работе с аппаратом рентгеновского контроля PCB. Наша команда обеспечивает установку на месте, регулярное обслуживание и быструю техническую поддержку, чтобы ваше оборудование работало бесперебойно. Программы обучения охватывают основные операции, программирование и протоколы безопасности, адаптированные для операторов с помощью простых инструкций. Мы также предоставляем рекомендации по оптимизации процессов для повышения эффективности вашего производства. Благодаря глобальным сервисным центрам мы обеспечиваем быстрое реагирование и доступность запасных частей. Эта поддержка помогает клиентам максимально использовать потенциал машины без простоев.
| Что говорят клиенты
Наши клиенты хвалят инженеров I.C.T за их профессиональные навыки настройки и устранения неполадок. Им нравится рентгеновский досмотровый аппарат PCB за его точность обнаружения и простоту использования. Многие отмечают нашу надежную упаковку и быструю доставку, которые предотвращают повреждения. Быстрые ответы на запросы оперативно решают проблемы, укрепляя доверие. В целом клиенты высоко оценивают нас за надежное оборудование и сервис.
| Сертификаты и стандарты
I.C.T имеет такие ключевые сертификаты, как CE, RoHS, ISO9001 и различные патенты. Это гарантирует, что наша рентгеновская инспекционная машина PCB соответствует международным стандартам безопасности и качества. CE подтверждает соответствие нормам ЕС в отношении здоровья и окружающей среды. RoHS гарантирует отсутствие вредных веществ. ISO9001 отражает нашу сильную систему управления качеством. Патенты защищают инновационные функции, такие как инструменты измерения пузырьков. Это делает нашу продукцию надежной во всем мире.
| О компании I.C.T и нашем заводе
I.C.T — ведущий поставщик с собственными исследованиями, разработками и производством, в котором работает более 89 сотрудников на территории площадью 12 000 м⊃2;. С 2012 года мы быстро росли, обслуживая более 1600 клиентов в 72 странах. Наши фабрики соблюдают строгие процессы тестирования и системы управления качеством для обеспечения высоких стандартов. Мы предлагаем полные решения SMT, от планирования до оптимизации, помогая клиентам создавать эффективные производственные линии по всему миру.
