I.C.T-SS550P1
I.C.T
| Количество: | |
|---|---|

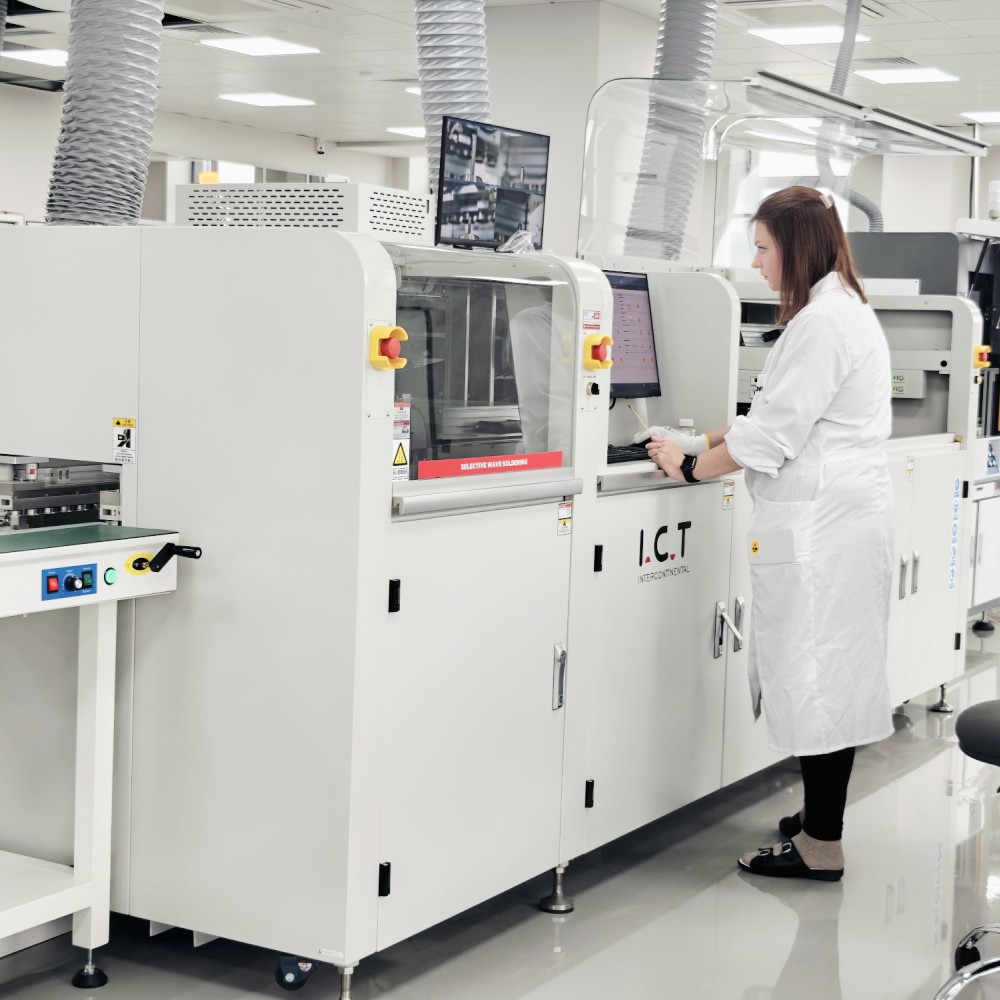

| Машина для селективной волновой пайки PCB — SS550P1
Аппарат селективной волновой пайки для PCB от I.C.T китайского производства — топовое решение для пайки сквозных отверстий. Разработанный для таких отраслей, как автомобилестроение и электроника, он сохраняет устойчивость PCB во время движения платформы для распыления и пайки, обеспечивая точность. Полное управление с ПК сохраняет такие настройки, как температура и тип флюса, для получения стабильных результатов. Его модульная конструкция подходит для любой линии, а автокалибровка и выравнивание ПЗС повышают качество. По состоянию на октябрь 2025 года ему доверяют более 1600 клиентов в 72 странах, а его 26-летний опыт работы с I.C.T — это машина для селективной пайки ICT.
| Список оборудования DIP-линии
Машина селективной волновой пайки для PCB оснащена интеллектуальной системой флюса для точной подачи. Немецкий высокочастотный импульсный клапан распыляет крошечные точки флюса с содержанием твердых частиц менее 10%, сокращая отходы. Сопло XY-платформы с точностью 0,02 мм и лоток для очистки остатков обеспечивают простоту обслуживания. Напорные баки и японские детали SMC обеспечивают постоянный поток, а видимые манометры для быстрой проверки делают его идеальным для совершенства PCB.
Система предварительного нагрева в этом аппарате для селективной пайки ICT эффективно подготавливает платы. Регулируемая нижняя ИК-подсветка и верхний горячий воздух достигают 150°C за 15 минут. Для обеспечения стабильности используется высокотемпературный хлопок и детали ведущих брендов. Конструкция подключаемого модуля, не требующая использования инструментов, сокращает время простоя. Такая установка обеспечивает прочные сварные швы, повышая готовность PCB к пайке.
Система пайки в машине селективной волновой пайки для PCB отличается передовыми технологиями. Шведский насос PRECIMETER поддерживает стабильную волну припоя, а программное обеспечение контролирует температуру и поток N2. Чаша из нержавеющей стали с антикоррозийным покрытием быстро нагревается, а N2 уменьшает образование окалины и обеспечивает чистоту швов. Он обрабатывает сложные PCB с высокой надежностью.
Система передачи обеспечивает плавный поток PCB в этой машине для селективной пайки ICT. Изготовленный из прочных профилей и роликов, он выдерживает груз массой 20 кг с помощью боковых и верхних зажимов. Японские моторы ездят на нем надежно, соответствуя модульным линиям. Обмен онлайн позволяет поддерживать производство, что идеально подходит для сборки PCB.
В машине селективной волновой пайки для PCB имеется надежное управление с системой ПЛК Keyence, соответствующей стандартам CE. Универсальные детали и кабели Cat-6 обеспечивают быструю и стабильную работу с отслеживанием данных для проверки качества. Он адаптируется к производственным потребностям, поддерживая точность PCB.
Операционная система упрощает работу машины селективной пайки ICT благодаря управляемому программированию CCD. Режим изображения проверяет координаты с мониторингом в реальном времени одним щелчком мыши. Выберите английский или китайский язык с обновлениями Wi-Fi через MES. Данные отслеживают каждую точку пайки, что упрощает использование для задач PCB.
| Спецификация
| Онлайн-селективная волновая паяльная машина | ||||
| Модель | I.C.T СС540 | I.C.T СС550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модульный | Распыление + предварительный нагрев и пайка | Распыление + предварительный нагрев + пайка | Распыление + предварительный нагрев + пайка + пайка | Распыление + предварительный нагрев + пайка + пайка + пайка |
| Система пайки | ||||
| Количество насадок | 1 | 1 | 2 | 3 |
| Количество припоя | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойной горшок (опция) | N/a | Вариант | Вариант | Вариант |
| Мощность паяльного горшка | 2,35 кВт | 2,35 кВт | 4,70 кВт | 7,05 кВт |
| Флюсовая система | ||||
| Резервуар для хранения потока | 1L | 1L | 2L | 2L |
| Поддержка потока | Поток сигнал тревоги, автоматический | |||
| Спрей | Германия Струйный клапан (точечное и линейное распыление) 1 комплект | |||
| Размер сопла распыления | 130 мкм (опция 180 мкм, 210 мкм) | |||
| Скорость распыления | 0 ~ 20 мм/с | |||
| Скорость движения распылительного сопла | 0 ~ 400 мм/с | |||
| Система предварительного нагрева | ||||
| Режим предварительного нагрева | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR |
| Район предварительного нагрева | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм |
| Зона предварительного нагрева | Верхний горячий воздух: 2, Нижний ИК: 1 | |||
| Нижняя мощность предварительного нагрева | Макс.12 кВт | |||
| Максимальная мощность предварительного нагрева | Макс.6кВт | |||
| Время разогрева | Приблизительно 15 минут (настройка 150 ℃) | |||
| Режим управления | ПК+ПЛК | |||
| Транспортная система | ||||
| PCB Размер (с приспособлением) | 120*60~500*500 мм | |||
| PCB Замена | Онлайн | |||
| PCB Верхний зазор | 120 мм | |||
| Транспортная высота | 900 ± 20 мм | |||
| Транспортная ширина | 60 ~ 500 мм | |||
| Размер: мм | Л1850*В1850*В1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Масса | Приблизительно: 800 кг | Приблизительно: 1200 кг | Приблизительно: 1300 кг | Приблизительно: 1500 кг |
| Список оборудования DIP-линии
Наша производственная линия DIP предлагает современные инструменты для эффективной и точной сборки PCB. Полностью автоматизированная линия DIP включает в себя линию вставки DIP для точного размещения компонентов, волновой загрузчик для плавного входа PCB, волновой разгрузчик для безопасного выхода и конвейерную линию сборки для окончательных проверок. Эта высококачественная линия по производству DIP PCB обеспечивает стабильную работу, надежную установку THT и экономичную сборку, отвечая разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении комплексных задач.
| Название продукта | Назначение в DIP-линии |
|---|---|
Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Проверяет качество внутренней пайки и скрытые дефекты в компонентах THT. | |
Тестирует электрические характеристики и подключение собранного PCB. | |
Плавно транспортирует PCB через линию DIP для эффективной сборки и проверки. |
| Видео об успехах клиентов
Инженеры I.C.T посетили европейского клиента для поддержки машины селективной волновой пайки для установки PCB. В видеоролике продемонстрировано точное распыление флюса и стабильная пайка на автомобильной технике PCB с автоматической калибровкой, обеспечивающей постоянство. Инженеры обучили команду и скорректировали настройки, повысив качество продукции. Клиент высоко оценил опыт компании I.C.T, улучшив производительность компании PCB с помощью этой машины для селективной пайки ICT.
| Профессиональное обслуживание и обучение
I.C.T предоставляет полный сервис для аппарата селективной волновой пайки для PCB с установкой на месте и круглосуточной поддержкой. Инженеры предлагают обучение эксплуатации и техническому обслуживанию, а также удаленную помощь, адаптированную к вашим потребностям. За 26 лет работы в SMT мы оптимизируем вашу линию. В долгосрочные планы входят проверки, обеспечивающие бесперебойную работу вашего PCB производства.
| Похвала клиентов
Клиенты восхищаются навыками инженеров I.C.T в работе с аппаратом селективной волновой пайки для PCB, предлагающим быстрые решения. Высокая скорость проходов машины и чистая пайка впечатляют, а надежная упаковка обеспечивает безопасную доставку. Быстрое решение проблем обеспечивает бесперебойную работу линий, а один из них говорит: «Поддержка I.C.T превосходна», что укрепляет доверие.
| Отраслевые сертификаты
Машина селективной волновой пайки PCB имеет сертификаты CE, RoHS и ISO9001 и соответствует мировым стандартам. Патенты I.C.T на волновые и потоковые технологии подчеркивают инновации. Эти сертификаты гарантируют надежную и экологически чистую пайку PCB с помощью аппарата селективной пайки ICT.
| О компании и заводе I.C.T
I.C.T возглавляет SMT с собственными исследованиями и разработками и тремя заводами, штат сотрудников которых за 26 лет вырос до 89. Мы обслуживаем более 1600 клиентов в 72 странах, предлагая машины селективной волновой пайки для PCB со строгими испытаниями и системами качества. Наша глобальная поддержка поддерживает машину селективной пайки ICT. Мы ежедневно внедряем инновации, укрепляя партнерские отношения для вашего PCB успеха.
