| I.C.T Аппарат для азотной пайки серии Acrab
Азотно-волновая пайка I.C.T Acrab — это надежный выбор для высоконадежной автомобильной, медицинской и коммуникационной электроники. Благодаря дополнительной азотной защите с замкнутым контуром он обеспечивает блестящие, бездефектные соединения, при этом значительно сокращая количество окалины и расход припоя. Три модели (шириной 350/450/615 мм PCB) охватывают каждый объем производства. Усовершенствованное распыление, длительный предварительный нагрев, сверхстабильная двойная волна и интеллектуальное управление ПК+ПЛК обеспечивают более высокий выход при первом проходе и более низкие эксплуатационные расходы по сравнению с традиционными системами открытого типа. Обслуживание без использования инструментов и глобальная поддержка на месте делают его идеальным обновлением для любой линии автоматических паяльных машин DIP.
| Особенность
Прецизионные форсунки Kuroda и шаговый двигатель японского производства обеспечивают идеально равномерное покрытие флюсом в каждом цикле. Весь модуль выдвигается как ящик со встроенной автоматической очисткой, стандартным фильтром и автономной вытяжкой. Добавьте дополнительную систему азотного флюса, и вы мгновенно получите настоящую паяльную машину с азотной волной, которая поддерживает чистоту камеры и значительно снижает расход флюса.
Полный туннель длиной 1800 мм с тремя независимыми зонами горячего воздуха и ИК нагревается до 250 °C всего за 15 минут. Горизонтальная конструкция оплавления и толстый высокотемпературный изоляционный хлопок поддерживают стабильную температуру в пределах ±2 °C по всему PCB. Модули выдвижного типа и съемное техническое обслуживание делают обслуживание быстрым и без использования инструментов. Для досок очень толстой толщины доступен дополнительный верхний предварительный нагрев.
Запатентованная синхронная цепь и прочные титановые пальцы с двойным крюком плавно удерживают PCB шириной до 615 мм, не роняя даже тяжелые автомобильные доски. Точность скорости конвейер достигает ±2 мм/мин. Стандартная автоматическая очистка пальцев и дополнительная электрическая регулировка ширины делают его идеальным для любой линии автоматических паяльных машин DIP.
Чугунная эмалированная чаша для пайки вмещает 500-700 кг бессвинцового припоя и никогда не деформируется. Высота двойной волны остается в пределах 0,5 мм для идеального смачивания. Дополнительная азотная подушка и автоматический канал возврата шлака сокращают окисление до 90 %, обеспечивая блестящие, цельные соединения и одновременно экономя огромное количество припоя – настоящая мощь паяльной машины азотной волной.
Мощные верхние конвекционные вентиляторы (опционально верхнее + нижнее принудительное охлаждение) быстро снижают температуру PCB после пайки. Это предотвращает термическое воздействие на чувствительные компоненты и гарантирует блестящий внешний вид припоя даже на толстых многослойных платах, полученных при автоматической пайке DIP.
Простой сенсорный интерфейс ПК+ПЛК с PID+SSR-нагревом обеспечивает точный контроль температуры в реальном времени. Автоматический режим ожидания, история сигналов тревоги, аварийная механическая коробка передач и многочисленные средства защиты (сертификаты CE/UL) снижают окисление олова и потери энергии. Простое в освоении управление позволяет безопасно и эффективно эксплуатировать паяльный аппарат азотной волной в любую смену каждый день.
| Список оборудования DIP-линии
| Модель | Акраб 350 | Акраб 450 |
| Измерение (мм) | 4420X1420X1750 | 4420X1520X1750 |
| Источник питания | 3П5Вт, 380/220В 50Гц | 3П5Вт, 380/220В 50Гц |
| Стартовая мощность | 33кВт | 33кВт |
| Операционная мощность | 8 кВт | 8 кВт |
| Система управления | ПК+ПЛК | ПК+ПЛК |
| Зона предварительного нагрева | 3 | 3 |
| Длина предварительного нагрева | 1800 мм | 1800 мм |
| Температура предварительного нагрева. | (Комнатная температура)-250°С | (Комнатная температура)-250°С |
| PCB Ширина (мм) | 50-350 мм | 50-450 мм |
| Палец | Пружинный прижимной палец (стандартный); Опция: пружинный прижимной палец, палец для утиного рта | |
| Емкость припоя | Бессвинцовый 500кг. | |
| Вес машины (кг) | Около 1600 кг | Около 1900 кг |
* I.C.T продолжает работать над качеством и производительностью, спецификации и внешнего вида могут быть обновлены без особого уведомления.
| Список оборудования DIP-линии
I.C.T предоставляет полностью автоматизированную линию DIP, которая выполняет все операции: от установки компонентов до окончательной проверки. Линия включает в себя высокоскоростные машины для вставки DIP, плавно-волновые загрузчики и разгрузчики, а также интеллектуальные сборочные конвейерные линии. В сочетании с нашим аппаратом для пайки азотной волной серии Acrab он обеспечивает стабильную пайку THT, минимальное количество дефектов и максимальную производительность при производстве автомобилей, бытовой техники и промышленной электроники. Модульная конструкция позволяет легко расширять, а глобальное обслуживание на месте обеспечивает круглосуточную работу вашей линии без незапланированных простоев.
| Название продукта | Назначение в DIP-линии |
|---|---|
| Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Машина ввода досок и машина вывода досок | |
| DIP-периферия | Периферийная продукция производственной линии DIP |
| Видео об успехах клиентов

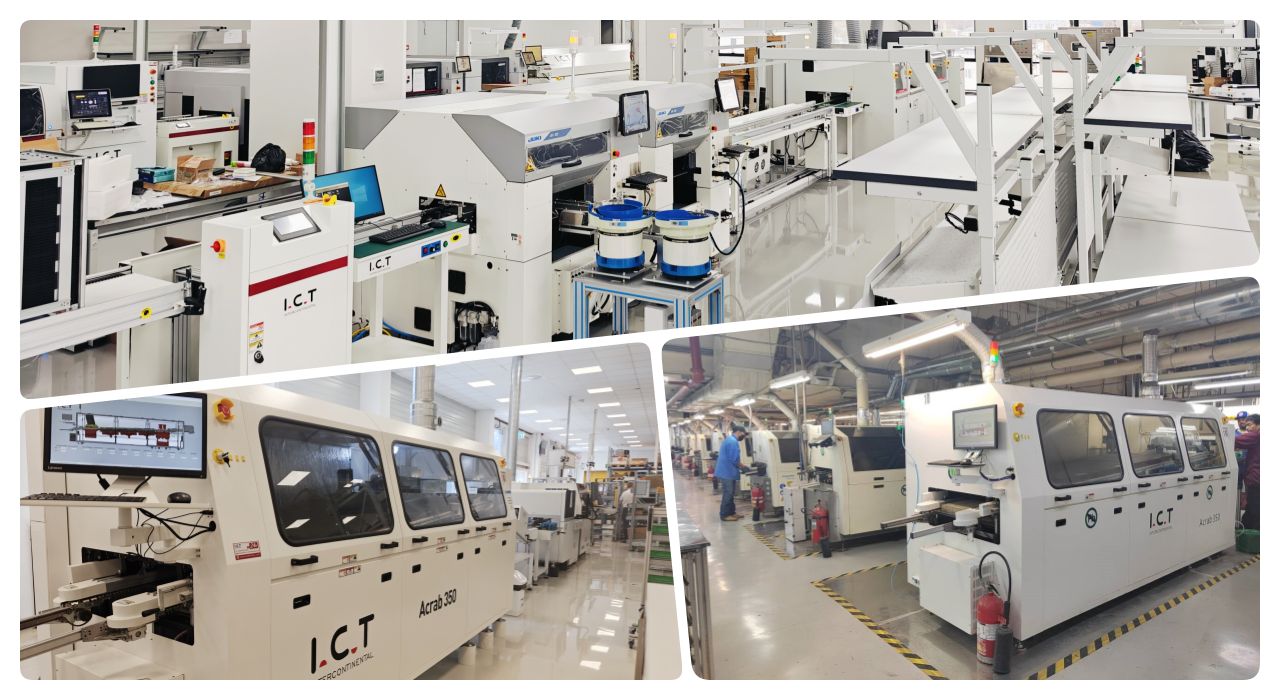

Инженеры I.C.T отправились в Мексику для поддержки нескольких клиентов. На одном заводе по производству автомобильной электроники машина для пайки азотной волной Acrab 350 теперь работает с двумя разными типами PCBA с использованием специальных приспособлений с нулевым перемыканием и идеальными галтелями пятки. На этом же заводе бесперебойно работает наша линия нанесения покрытия и селективная машина SS-540. В своем видеоотзыве клиент высоко оценил комплексное автоматическое решение для паяльной машины DIP и быстрое обслуживание на месте.
| Экспертные услуги и обучение
I.C.T поддерживает каждый аппарат для пайки азотной волной, от обучения установке и технологическому процессу до запасных частей на весь срок службы и круглосуточной онлайн-поддержки. Наши 20 зарубежных инженеров обеспечивают отладку на месте, оптимизацию параметров и обучение операторов, так что ваша команда освоит оборудование за несколько дней и поддержит выход с первого прохода на уровне выше 99,5 %.
| Отзывы клиентов
«Упаковка очень безопасна и профессиональна». «Ваши инженеры терпеливы и квалифицированы; они решили все проблемы за два дня». «Аппарат для пайки волной работает стабильно, почти без окалины – настоящая экономия энергии!» «Скорость ответа потрясающая: на вопросы отвечают в течение часа в любое время.»
| Сертификаты качества
Каждый аппарат для пайки азотом I.C.T имеет сертификаты CE, RoHS, ISO9001:2015 и многочисленные патенты на изобретения. Каждое устройство проходит 72-часовое тестирование при полной нагрузке и строгий контроль качества на нашем заводе в Дунгуане, чтобы гарантировать годы стабильной и безотказной работы.
| О компании и заводе I.C.T
Компания I.C.T, основанная в 2012 году, выросла до почти 90 сотрудников на современном предприятии площадью 12 000 м⊃2; в Дунгуане, Китай. Мы разрабатываем и производим все основные компоненты собственными силами в соответствии со строгой системой качества. Обслуживая более 1600 клиентов в 72 странах, имея 8 зарубежных офисов и 20 технических специалистов, мы обеспечиваем быструю местную поддержку по всему миру. Выберите I.C.T — своего долгосрочного партнера по комплексным решениям для SMT и автоматических паяльных машин DIP.
