I.C.T-P3
I.C.T
| Количество: | |
|---|---|

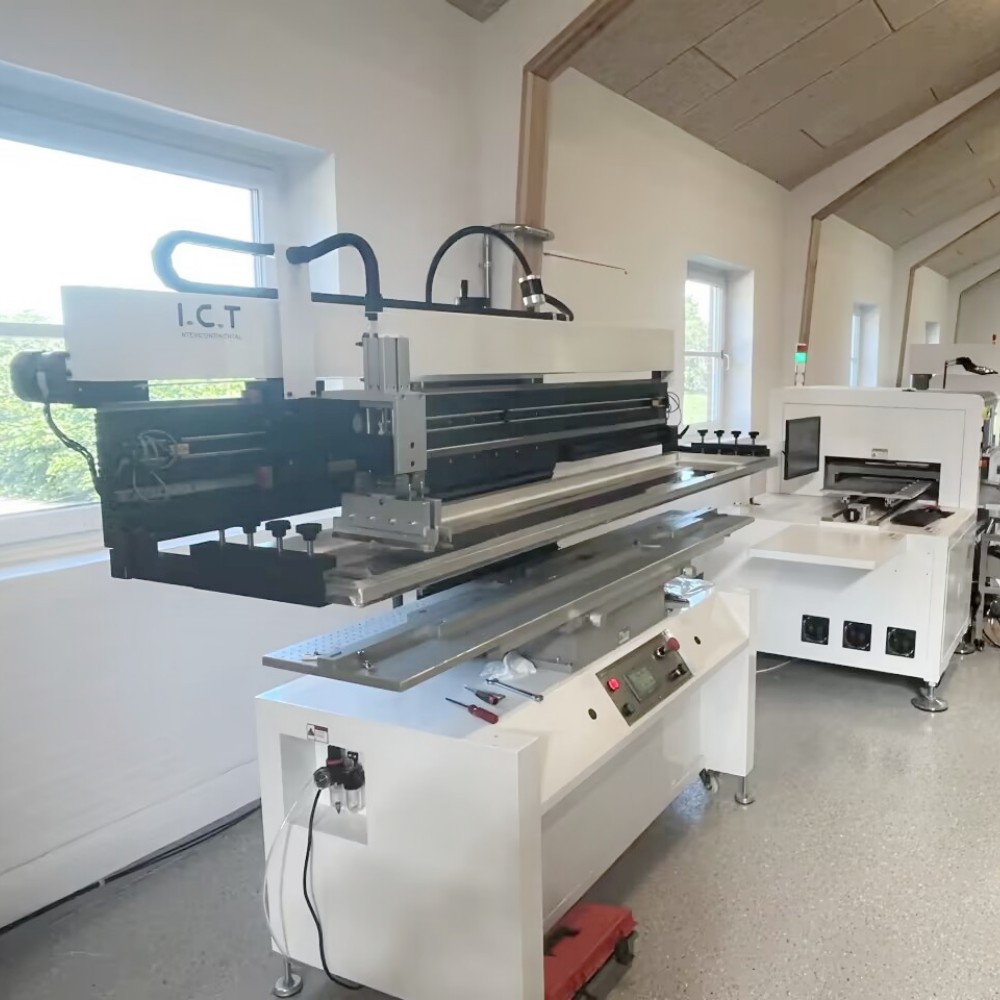

| Высокоточный полуавтоматический принтер PCB
Полуавтоматический принтер I.C.T-P3 SMT с двойным ракелем PCB — это идеальная машина начального уровня для начинающих фабрик и лабораторий. Тайваньские линейные направляющие TBI и японские датчики Omron обеспечивают точность повторения ±0,05 мм за каждый цикл. Двойные независимые цилиндры и двойные направляющие обеспечивают равномерное давление швабры по всей площади 300×350 мм. В модульной платформе используются произвольные штифты и опорные блоки, подходящие для односторонних или двусторонних PCB толщиной 0,2–6 мм. Сенсорный экран на английском языке с функцией обучения предлагает ручной, полуавтоматический и полностью автоматический режимы — новые операторы осваивают полуавтоматический принтер с двойным ракелем трафарет за полдня. Время цикла менее 10 секунд и мощность всего 200 Вт делают полуавтоматический принтер для паяльной пасты тихим, энергосберегающим и идеальным для LED прототипов освещения, медицинских приборов и мелкой бытовой электроники.
| Особенность

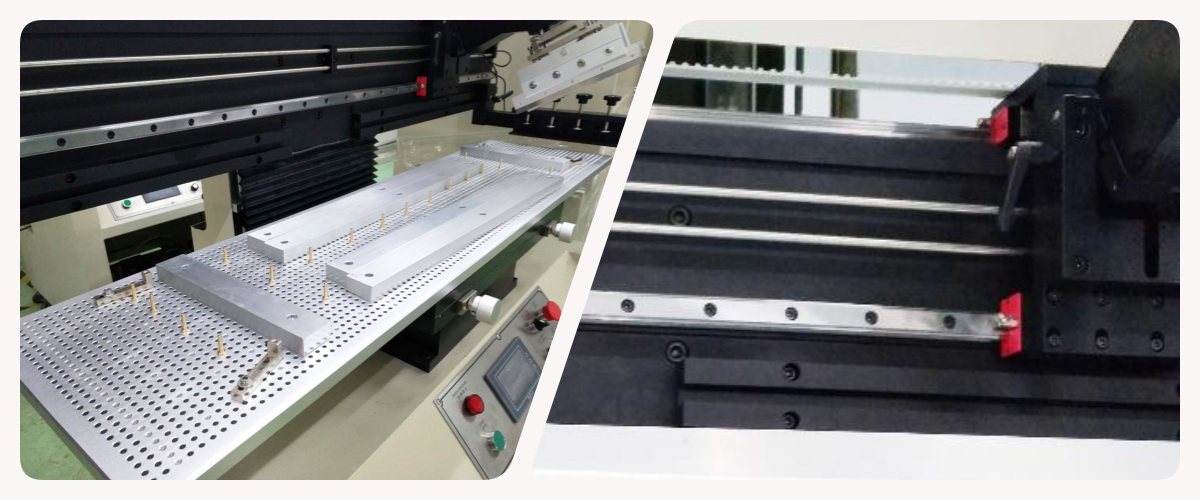

Универсальные штифты и магнитные опорные блоки можно разместить в любом месте за считанные секунды, чтобы они соответствовали любому шаблону отверстий PCB. Прецизионные линейные направляющие Тайваня и импортный шаговый двигатель Leadshine обеспечивают плавное движение без вибрации. Ракель поднимается вручную для сверхбыстрой заправки пасты и очистки. Интеллектуальные датчики пределов автоматически сокращают расстояние перемещения и защищают механизм. Эта комбинация позволяет полуавтоматическому принтеру PCB переключаться между различными досками без каких-либо инструментов или задержек.

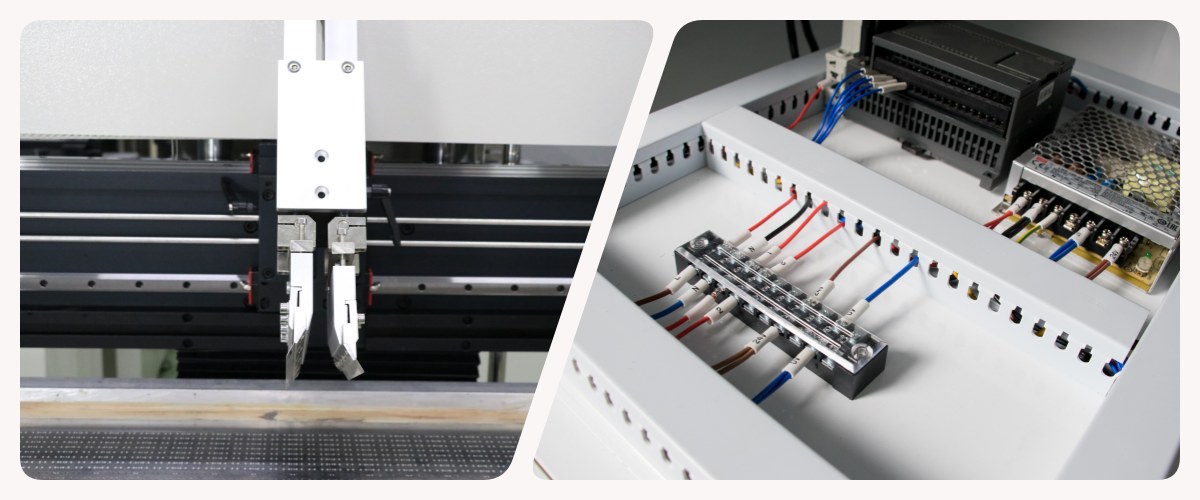

Два высокоточных цилиндра SMC управляют левой и правой шваброй отдельно, а двойные направляющие фиксируют стабильность уровня 0,01 мм. Манометр и цифровой регулятор скорости (0–200 мм/сек) позволяют операторам настраивать идеальные настройки за считанные секунды. Удобный сенсорный экран на английском языке с режимом обучения и навигацией поддерживает ручное, полуавтоматическое и полностью автоматическое управление. Основные детали от Delta, SMC и Omron обеспечивают круглосуточную работу полуавтоматического принтера PCB с практически нулевым процентом отказов и минимальными затратами на техническое обслуживание.
| Спецификация
| Модель | П3 | П6 | Р12 | P15 |
| Точность | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм |
| PCB Размер | 300 х 350 мм | 600 х 350 мм | 1200 х 350 мм | 1500 х 350 мм |
| Размер платформы | 320 х 400 мм | 700 х 400 мм | 1350 х 400 мм | 1650 х 400 мм |
| трафарет размер (мм) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB Толщина | 0,2–6 мм | 0,2–6 мм | 0,2–6 мм | 0,2–6 мм |
| трафарет Позиционирование | Руководство | Руководство | Руководство | Руководство |
| Время цикла | < 10 сек. | < 10 сек. | < 12 сек. | < 12 сек. |
| Энергопотребление | 200 Вт | 200 Вт | 220 Вт | 220 Вт |
| Источник питания | 1-фазный, 220 В переменного тока, 50/60 Гц | 1-фазный, 220 В переменного тока, 50/60 Гц | 1-фазный, 220 В переменного тока, 50/60 Гц | 1-фазный, 220 В переменного тока, 50/60 Гц |
| Давление воздуха | 4,5-6 кг/см | 4,5-6 кг/см | 4,5-6 кг/см | 4,5-6 кг/см |
| Скорость ракеля | 0-200 мм/сек. | 0-1200 мм/сек. | 0-200 мм/сек. | 0-200 мм/сек. |
| Измерение | 850х750х1650 мм | 1050х750х1650 мм | 1660х750х1650 мм | 2100х750х1650 мм |
| Масса | 280 кг | 300 кг | 356 кг | 430 кг |
| Длина ракеля | 250 мм | 250 мм | 250 мм | 250 мм |
| Высота платформы | 950 мм | 950 мм | 950 мм | 950 мм |
| Вариант: Специальный размер можно настроить | ||||
* I.C.T продолжает работать над качеством и производительностью, спецификации и внешнего вида могут быть обновлены без особого уведомления.
| SMT Список линейного оборудования
I.C.T Высококачественная производственная линия PCBA оснащена современным оборудованием для эффективной и точной сборки PCB. Полностью автоматизированная линия SMT включает в себя загрузчик, автоматический принтер для точного нанесения паяльной пасты, машину для захвата и размещения компонентов для точного размещения компонентов, печь оплавления для надежной пайки и систему AOI для тщательного контроля дефектов. Эта высококачественная производственная линия PCBA обеспечивает бесперебойную работу, высокую надежность и низкую стоимость сборки SMT, отвечая разнообразным отраслевым требованиям.
| Название продукта | Назначение в строке SMT |
|---|---|
| PCB Конвейер загрузчик | Автоматически загружает в линию пустые PCB. |
| Прилив паяна принтера | Точно печатает паяльную пасту на контактных площадках PCB. |
| Выберите и поместите машину | Точно монтирует компоненты на PCB. |
| Речь в духовке | Расплавляет припой, образуя прочные соединения. |
| AOI машина | Осмотр паяных соединений и дефектов размещения. |
| SPI Машина | Проверяет высоту и качество паяльной пасты. |
Проверяет внутреннюю целостность паяных соединений и обнаруживает скрытые дефекты. | |
| SMT чистящая машина | Используется для очистки PCBов, трафаретов, приспособлений, сопел и т. д. |
| PCB Автомат для резки | Разрежьте PCBA на конечный продукт |
| Оборудование для отслеживания | Записывает и отслеживает производственные данные: станок для лазерной маркировки/ установщик этикеток /струйный принтер. |
| Пример успеха клиента – завод LED в Саудовской Аравии
В 2025 году клиент из Саудовской Аравии, производящий лампы накаливания LED, заказал полную линейку SMT, включая полуавтоматический принтер I.C.T-P15 PCB, устройство захвата JUKI RS-1R и печь для оплавления L8. Два инженера I.C.T прилетели на завод, завершили установку за два дня и семь полных дней обучали местную команду. На следующий день вся линия приступила к серийному производству с идеальным качеством печати на трубках LED диаметром 1200 мм и без дефектов. Заказчик был чрезвычайно доволен стабильной работой, тщательной упаковкой в деревянный ящик, который прибыл неповрежденным, и молниеносной инженерной поддержкой, которая сэкономила им недели времени на отладку.
| Глобальное обслуживание и поддержка обучения
I.C.T предоставляет комплексное обслуживание «под ключ», которое охватывает все: от бесплатного проектирования линии, заводских приемочных испытаний, профессиональной морской или воздушной доставки, установки на месте, 7–10-дневного практического обучения, бесплатных запасных частей в течение одного года, пожизненной удаленной поддержки через WeChat/TeamViewer, а также обработки предложений по оптимизации и обновлению. Наши 20 опытных инженеров обслуживают 72 страны с 4-часовой гарантией ответа, круглосуточно и без выходных. Каждый полуавтоматический принтер PCB проходит 48-часовое испытание на старение при полной нагрузке, а также 100% функциональную проверку на нашем заводе площадью 12 000 м⊃2;, сертифицированном по стандарту ISO9001. Клиенты наслаждаются запуском с нулевым риском, меньшим временем простоя, более высокой доходностью и настоящим долгосрочным партнерством, которое растет вместе с их бизнесом.
| Отзывы клиентов
Более 1600 заводов в 72 странах выбирают I.C.T из-за наших комплексных универсальных решений и мощной глобальной технической поддержки. Они доверяют нашему обслуживанию «под ключ», тщательной упаковке, профессиональному обучению на месте, сверхбыстрому реагированию и надежному обслуживанию на протяжении всей жизни. Клиенты продолжают расширять ассортимент вместе с нами, потому что мы помогаем им производить больше, зарабатывать больше и меньше беспокоиться – каждый раз настоящее удовлетворение и долгосрочное взаимовыгодное сотрудничество.
| Сертификаты и стандарты
Каждый полуавтоматический принтер I.C.T PCB имеет сертификаты CE, RoHS, ISO9001:2015 и многочисленные патенты на изобретения. Полное тестирование безопасности и строгий контроль качества в собственной лаборатории соответствуют европейским, американским и международным стандартам. Эти сертификаты подтверждают нашу твердую приверженность защите окружающей среды, безопасности труда, энергосбережению и долгосрочной надежности, которым клиенты могут доверять в течение многих лет тяжелого производства.
| О компании I.C.T и нашем заводе
Компания I.C.T, основанная в 2012 году, владеет современным заводом площадью 12 000 м⊃2; в Дунгуане, на котором работают 89 сотрудников и 20 штатных инженеров. Мы сами исследуем, проектируем, собираем и тестируем каждую машину в соответствии с полной системой ISO9001. Обслуживая более 1600 клиентов в 72 странах, мы быстро растем, всегда поставляя оборудование высочайшего качества, честные цены и пожизненную поддержку. Восемь зарубежных офисов и местные партнеры означают, что профессиональная помощь всегда рядом.
