| Обзор высокоэффективных машин для припоя волной
Онлайн-машина для селективной волновой пайки I.C.T SS530/550 — это первоклассное решение, разработанное и изготовленное в Китае для удовлетворения потребностей процессов пайки в больших объемах. Эта высокоэффективная машина для пайки волновой пайкой предлагает расширенные функции, такие как перемещение платформ для распыления и пайки, полное управление с ПК и модульную конструкцию SMEMA для гибких производственных линий. Обладая более чем 25-летним опытом, I.C.T предлагает надежное оборудование, повышающее качество пайки и скорость прохождения пайки.
Машина поддерживает различные настройки, такие как температура пайки, тип флюса и температура N2, обеспечивая лучшую отслеживаемость и качество повторной пайки. Идеально подходящее для производства электроники, оно обслуживает более 1600 клиентов в 72 странах, помогая им оптимизировать производство от начала до конца. Этот аппарат для селективной пайки волновой пайкой, оснащенный титановой емкостью для припоя и немецкими струйными клапанами, обеспечивает стабильность и точность при выполнении любых задач пайки.
| Список оборудования DIP-линии
Высокоэффективные машины для пайки волновой пайкой оснащены прецизионной системой нанесения флюса с немецким высокочастотным импульсным клапаном впрыска. Эта технология позволяет получать небольшие точки флюса с содержанием твердых частиц менее 10 %, обеспечивая точное и чистое нанесение. Сопло, установленное на XY-платформе с точностью повторения 0,02 мм, сводит к минимуму отходы и повышает качество пайки. Эта система, поддерживаемая напорным баком и пневматическими компонентами SMC, обеспечивает стабильную подачу флюса, что делает ее идеальной для сложных задач пайки PCB.
Эффективная оптимизация предварительного нагрева — отличительная особенность этих машин для селективной пайки волной. Оснащенная регулируемым нижним предварительным нагревом и ИК-нагревателем сверху, система максимально увеличивает площадь предварительного нагрева для равномерного распределения тепла. Всесторонняя конструкция из высокотемпературного хлопка обеспечивает температурную стабильность, а конструкция разъема для технического обслуживания позволяет производить обслуживание без инструментов. Эта установка сокращает время прогрева примерно до 15 минут, повышая производительность при работе с машинами для пайки волновой пайкой.
Передовая технология пайки в высокоэффективных машинах для волновой пайки обеспечивает максимальную производительность. Электромагнитный насос обеспечивает стабильные и надежные пики припоя, а титановая чаша для припоя предотвращает утечку и быстро нагревается с помощью чугунного нагревателя. Онлайн-система нагрева N2 улучшает смачивание припоя и уменьшает образование окалины, поддерживаемая программно-управляемыми настройками температуры, высоты волны и калибровки. Эта технология обеспечивает стабильные результаты при крупносерийном производстве.
В прочной конструкции трансмиссии этих машин для селективной пайки волной используются специальные профили материалов и трехкомпонентная система роликов для обеспечения устойчивости. Утолщенные направляющие, изготовленные по индивидуальному заказу, выдерживают нагрузку до 20 кг, а система боковых и верхних зажимов PCBA обеспечивает устойчивость доски. Японские моторные и пневматические компоненты повышают надежность, а буферная зона при транспортировке предотвращает столкновения, что делает его надежным выбором для долгосрочного производственного использования.
Надежная интеграция управления достигается за счет высокопроизводительной системы шины модуля PLC+ в этих машинах для пайки волной ems. Такая установка обеспечивает стабильность и масштабируемость, соответствие стандартам CE и поддержку проектов Индустрии 4.0. Высококачественные электрические детали и сетевые кабели категории 6, выпускаемые по всему миру, обеспечивают быструю связь и чувствительный отклик, позволяя точно контролировать все параметры пайки для обеспечения стабильной производительности.
Удобный пользовательский интерфейс высокоэффективных машин для волновой пайки оснащен режимом управляемого программирования с быстрым программированием CCD и автоматической идентификацией сопел. Он поддерживает несколько языков, таких как китайский, английский и японский, с визуализацией данных в реальном времени и переключением на ПЗС-мониторинг одной кнопкой. Этот интуитивно понятный дизайн в сочетании с программированием изображений и интеллектуальной проверкой координат упрощает работу и повышает эффективность для всех пользователей.
| Спецификация
| Онлайн-селективная волновая паяльная машина | ||||
| Модель | I.C.T СС540 | I.C.T СС550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модульный | Распыление + предварительный нагрев и пайка | Распыление + предварительный нагрев + пайка | Распыление + предварительный нагрев + пайка + пайка | Распыление + предварительный нагрев + пайка + пайка + пайка |
| Система пайки | ||||
| Количество насадок | 1 | 1 | 2 | 3 |
| Количество припоя | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойной горшок (опция) | N/a | Вариант | Вариант | Вариант |
| Мощность паяльного горшка | 2,35 кВт | 2,35 кВт | 4,70 кВт | 7,05 кВт |
| Флюсовая система | ||||
| Резервуар для хранения потока | 1L | 1L | 2L | 2L |
| Поддержка потока | Поток сигнал тревоги, автоматический | |||
| Спрей | Германия Струйный клапан (точечное и линейное распыление) 1 комплект | |||
| Размер сопла распыления | 130 мкм (опция 180 мкм, 210 мкм) | |||
| Скорость распыления | 0 ~ 20 мм/с | |||
| Скорость движения распылительного сопла | 0 ~ 400 мм/с | |||
| Система предварительного нагрева | ||||
| Режим предварительного нагрева | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR |
| Район предварительного нагрева | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм |
| Зона предварительного нагрева | Верхний горячий воздух: 2, Нижний ИК: 1 | |||
| Нижняя мощность предварительного нагрева | Макс.12 кВт | |||
| Максимальная мощность предварительного нагрева | Макс.6кВт | |||
| Время разогрева | Приблизительно 15 минут (настройка 150 ℃) | |||
| Режим управления | ПК+ПЛК | |||
| Транспортная система | ||||
| PCB Размер (с приспособлением) | 120*60~500*500 мм | |||
| PCB Замена | Онлайн | |||
| PCB Верхний зазор | 120 мм | |||
| Транспортная высота | 900 ± 20 мм | |||
| Транспортная ширина | 60 ~ 500 мм | |||
| Размер: мм | Л1850*В1850*В1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Масса | Приблизительно: 800 кг | Приблизительно: 1200 кг | Приблизительно: 1300 кг | Приблизительно: 1500 кг |
| Список оборудования DIP-линии
Наша производственная линия DIP предлагает современные инструменты для эффективной и точной сборки PCB. Полностью автоматизированная линия DIP включает в себя линию вставки DIP для точного размещения компонентов, волновой загрузчик для плавного входа PCB, волновой разгрузчик для безопасного выхода и конвейерную линию сборки для окончательных проверок. Эта высококачественная линия по производству DIP PCB обеспечивает стабильную работу, надежную установку THT и экономичную сборку, отвечая разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении комплексных задач.
| Название продукта | Назначение в DIP-линии |
|---|---|
Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Проверяет качество внутренней пайки и скрытые дефекты в компонентах THT. | |
Тестирует электрические характеристики и подключение собранного PCB. | |
Плавно транспортирует PCB через линию DIP для эффективной сборки и проверки. |
| Видео об успехах клиентов

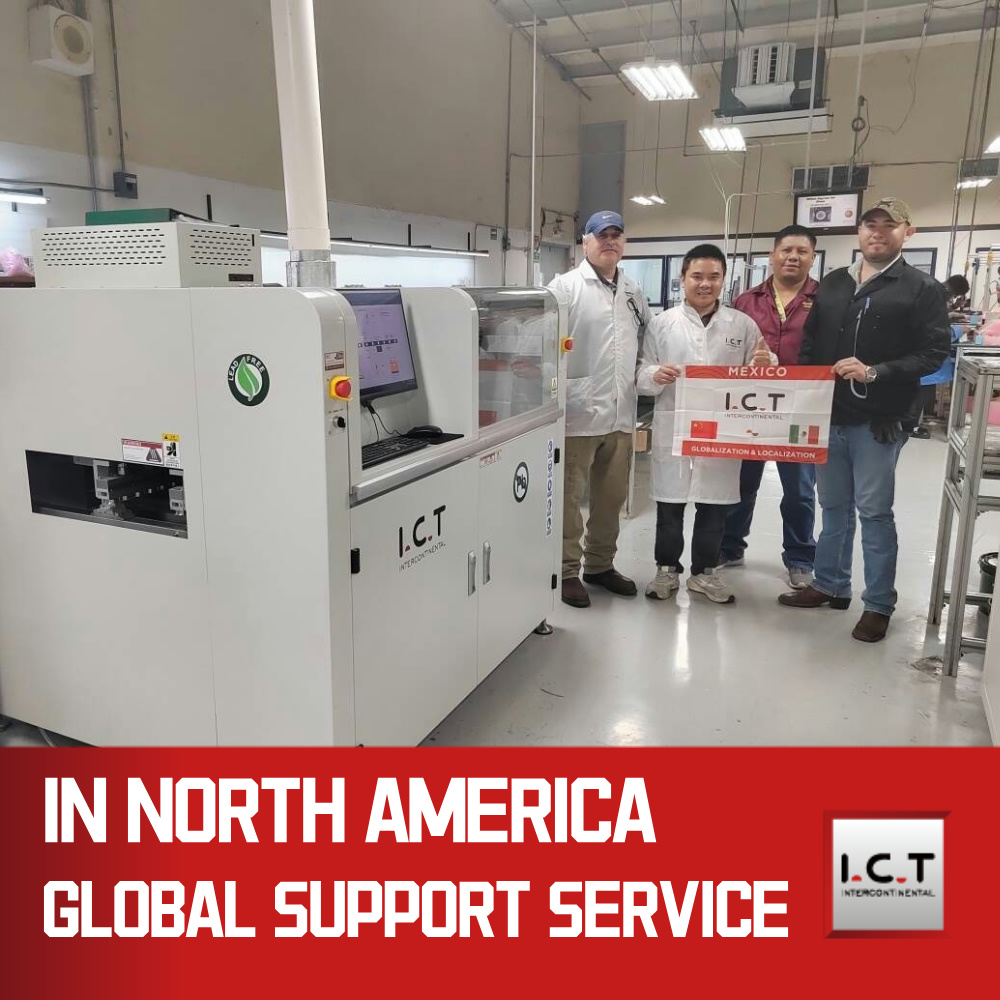

Инженеры I.C.T отправились в Мексику для оказания технической поддержки множеству клиентов, предоставляя услуги для линий нанесения покрытия, машин волновой пайки Acrab350/Acrab450 и машины селективной пайки SS540. Один клиент, производитель автомобильной электроники, использующий Acrab350, изготовил два разных типа PCBA с уникальными приспособлениями, демонстрируя гибкость машины.
Наша команда обеспечила бесперебойную установку и оптимальную производительность, отвечая высоким стандартам клиента. Видео с положительными отзывами клиентов, занимающихся выборочной пайкой, подчеркивает их удовлетворенность надежностью и эффективностью SS540, отражая приверженность I.C.T глобальной поддержке и качественному обслуживанию.
| Профессиональное обслуживание и обучение
I.C.T предлагает комплексное обслуживание и обучение работе с нашими высокоэффективными машинами для пайки волной. Наша команда обеспечивает установку, обслуживание и техническую поддержку для обеспечения бесперебойной работы. Учебные занятия охватывают настройку машины, настройку параметров и устранение неполадок, помогая операторам максимизировать эффективность.
Имея более чем 25-летний опыт работы, мы поддерживаем клиентов по всему миру, предлагая долгосрочный рост за счет регулярных обновлений и оптимизации процессов. Наша цель — предоставить решения с нулевым риском, гарантируя бесперебойную работу вашей производственной линии.
| Похвала клиентов
Клиенты любят наши высокоэффективные машины для пайки волновой пайкой за их выдающуюся производительность. Они хвалят наших инженеров за их квалифицированную установку и быстрое решение проблем. Надежность оборудования и качество пайки получают высокие оценки, а прочная упаковка обеспечивает сохранность доставки. Клиенты также ценят наше быстрое реагирование на проблемы, что делает I.C.T надежным партнером в их производственном процессе.
| Отраслевые сертификаты
Высокоэффективные машины для волновой пайки I.C.T сертифицированы по стандартам CE, RoHS и ISO9001, что обеспечивает высочайшую безопасность и качество. Мы также обладаем многочисленными патентами на наши инновационные разработки, что отражает наше стремление к совершенству. Эти сертификаты гарантируют, что наша продукция соответствует мировым производственным требованиям, предоставляя клиентам надежные и экологически чистые решения.
| О компании и заводе I.C.T
I.C.T — ведущий поставщик решений для электронного производства с более чем 25-летним опытом. Наш завод расположен в Дунгуане, Китай, и занимает площадь 12 000 м⊃2;, на нем работают 89 сотрудников, включая 20 инженеров. Мы занимаемся исследованиями, разработками и производством собственными силами, обслуживая более 1600 клиентов в 72 странах. Наш быстрый рост и строгая система контроля качества обеспечивают высокие стандарты. Имея зарегистрированный фонд в размере 30 миллионов долларов США, мы поддерживаем надежную систему управления качеством, поставляя надежные высокоэффективные машины для пайки волновой пайкой по всему миру.
