I.C.T-SS550P2
I.C.T
| Количество: | |
|---|---|
| Обзор автоматической машины для селективной волновой пайки

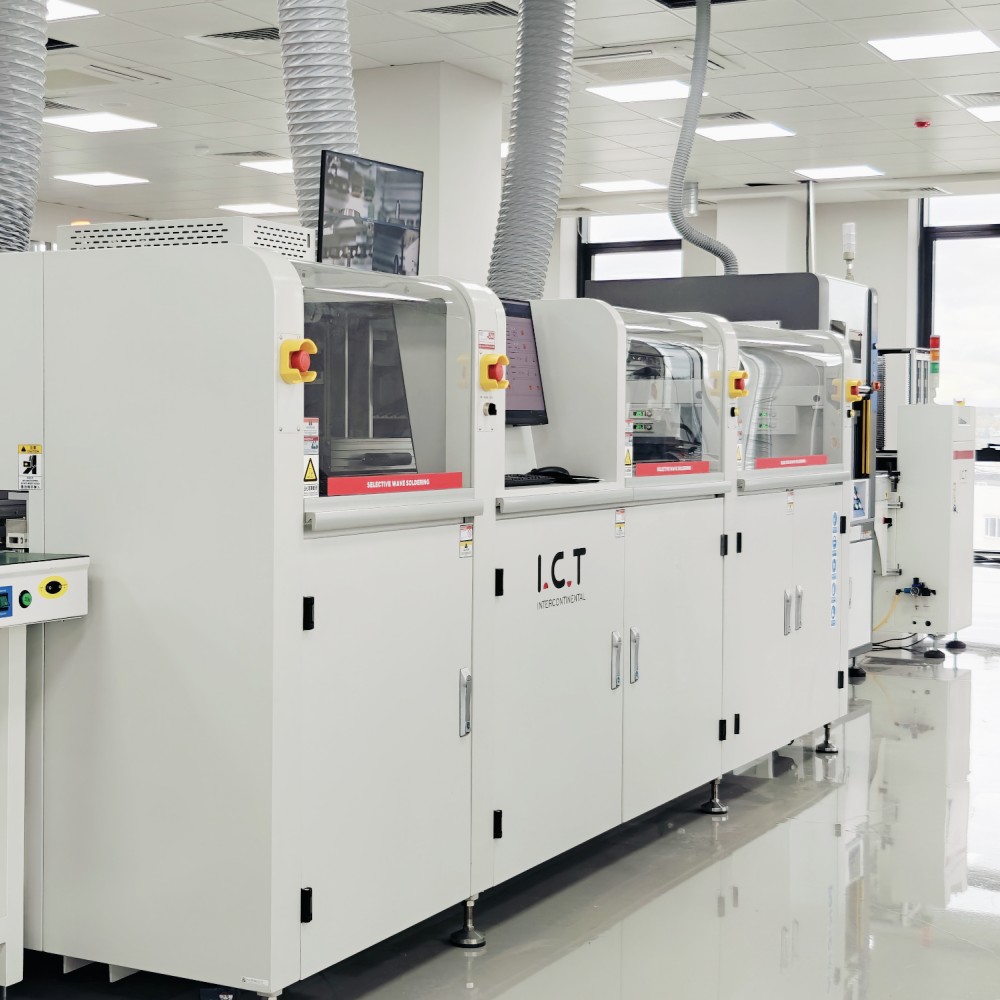

Онлайн-машина для селективной волновой пайки I.C.T SS550P2 — это высокопроизводительное решение, разработанное и изготовленное в Китае, обеспечивающее автоматическую точность пайки PCB. Этот автоматический аппарат для селективной волновой пайки оснащен фиксированной пластиной PCB и подвижной платформой для распыления и пайки, что идеально подходит для крупносерийного производства. Благодаря полному управлению с ПК он позволяет легко регулировать температуру припоя 0,7, тип флюса и температуру N2, обеспечивая превосходную отслеживаемость. Опираясь на более чем 25-летний опыт, I.C.T обслуживает более 1600 клиентов в 72 странах, поставляя надежное оборудование для повышения эффективности производства. Титановая емкость для припоя и немецкие струйные клапаны обеспечивают стабильность, что делает его выбором, которому доверяют во всем мире.
| Список оборудования DIP-линии
Автоматическая машина для селективной волновой пайки оснащена прецизионной системой нанесения флюса с немецким высокочастотным импульсным клапаном впрыска. Эта технология позволяет получать небольшие точки флюса с содержанием твердых частиц менее 10 %, обеспечивая точное и чистое нанесение. Сопло, установленное на XY-платформе с точностью повторения 0,02 мм, сводит к минимуму отходы и повышает качество пайки. Эта система, поддерживаемая напорным баком и пневматическими компонентами SMC, обеспечивает стабильную подачу флюса, что делает ее идеальной для сложных задач пайки PCB.
Эффективная оптимизация предварительного нагрева является ключевой особенностью этого автоматического аппарата для селективной волновой пайки. Оснащенная регулируемым нижним предварительным нагревом и ИК-нагревателем сверху, система максимально увеличивает площадь предварительного нагрева для равномерного распределения тепла. Всесторонняя конструкция из высокотемпературного хлопка обеспечивает температурную стабильность, а конструкция разъема для технического обслуживания позволяет производить обслуживание без инструментов. Эта установка сокращает время прогрева примерно до 15 минут, повышая производительность производства PCB.
Передовая технология пайки в автоматической машине селективной волновой пайки обеспечивает максимальную производительность. Электромагнитный насос обеспечивает стабильные и надежные пики припоя, а титановая чаша для припоя предотвращает утечку и быстро нагревается с помощью чугунного нагревателя. Онлайн-система нагрева N2 улучшает смачивание припоя и уменьшает образование окалины, что поддерживается программно-управляемыми настройками температуры 1,3, высоты волны и калибровки. Эта технология обеспечивает стабильные результаты при крупносерийном производстве.
Прочная конструкция трансмиссии этой автоматической машины для селективной волновой пайки использует специальные профили материалов и систему роликов, состоящую из трех частей, для обеспечения устойчивости. Утолщенные направляющие, изготовленные по индивидуальному заказу, выдерживают нагрузку до 20 кг, а система боковых и верхних зажимов PCBA обеспечивает устойчивость доски. Японские моторные и пневматические компоненты повышают надежность, а буферная зона при транспортировке предотвращает столкновения, что делает его надежным выбором для долгосрочного производственного использования.
Надежная интеграция управления достигается за счет высокопроизводительной системы шины модуля PLC+ в этом автомате для селективной волновой пайки. Такая установка обеспечивает стабильность и масштабируемость, соответствие стандартам CE и поддержку проектов Индустрии 4.0. Высококачественные электрические детали и сетевые кабели категории 6, производимые по всему миру, обеспечивают быструю связь и чувствительный отклик, позволяя точно контролировать все параметры пайки для обеспечения стабильной производительности.
Удобный пользовательский интерфейс автоматической машины для селективной волновой пайки имеет режим управляемого программирования с быстрым программированием CCD и автоматической идентификацией сопел. Он поддерживает несколько языков, таких как китайский, английский и японский, с визуализацией данных в реальном времени и переключением на ПЗС-мониторинг одной кнопкой. Этот интуитивно понятный дизайн в сочетании с программированием изображений и интеллектуальной проверкой координат упрощает работу и повышает эффективность для всех пользователей.
| Спецификация
| Онлайн-селективная волновая паяльная машина | ||||
| Модель | I.C.T СС540 | I.C.T СС550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модульный | Распыление + предварительный нагрев и пайка | Распыление + предварительный нагрев + пайка | Распыление + предварительный нагрев + пайка + пайка | Распыление + предварительный нагрев + пайка + пайка + пайка |
| Система пайки | ||||
| Количество насадок | 1 | 1 | 2 | 3 |
| Количество припоя | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойной горшок (опция) | N/a | Вариант | Вариант | Вариант |
| Мощность паяльного горшка | 2,35 кВт | 2,35 кВт | 4,70 кВт | 7,05 кВт |
| Флюсовая система | ||||
| Резервуар для хранения потока | 1L | 1L | 2L | 2L |
| Поддержка потока | Поток сигнал тревоги, автоматический | |||
| Спрей | Германия Струйный клапан (точечное и линейное распыление) 1 комплект | |||
| Размер сопла распыления | 130 мкм (опция 180 мкм, 210 мкм) | |||
| Скорость распыления | 0 ~ 20 мм/с | |||
| Скорость движения распылительного сопла | 0 ~ 400 мм/с | |||
| Система предварительного нагрева | ||||
| Режим предварительного нагрева | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR |
| Район предварительного нагрева | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм |
| Зона предварительного нагрева | Верхний горячий воздух: 2, Нижний ИК: 1 | |||
| Нижняя мощность предварительного нагрева | Макс.12 кВт | |||
| Максимальная мощность предварительного нагрева | Макс.6кВт | |||
| Время разогрева | Приблизительно 15 минут (настройка 150 ℃) | |||
| Режим управления | ПК+ПЛК | |||
| Транспортная система | ||||
| PCB Размер (с приспособлением) | 120*60~500*500 мм | |||
| PCB Замена | Онлайн | |||
| PCB Верхний зазор | 120 мм | |||
| Транспортная высота | 900 ± 20 мм | |||
| Транспортная ширина | 60 ~ 500 мм | |||
| Размер: мм | Л1850*В1850*В1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Масса | Приблизительно: 800 кг | Приблизительно: 1200 кг | Приблизительно: 1300 кг | Приблизительно: 1500 кг |
| Список оборудования DIP-линии
Наша производственная линия DIP предлагает современные инструменты для эффективной и точной сборки PCB. Полностью автоматизированная линия DIP включает в себя линию вставки DIP для точного размещения компонентов, волновой загрузчик для плавного входа PCB, волновой разгрузчик для безопасного выхода и конвейерную линию сборки для окончательных проверок. Эта высококачественная линия по производству DIP PCB обеспечивает стабильную работу, надежную установку THT и экономичную сборку, отвечая разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении комплексных задач.
| Название продукта | Назначение в DIP-линии |
|---|---|
Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Проверяет качество внутренней пайки и скрытые дефекты в компонентах THT. | |
Тестирует электрические характеристики и подключение собранного PCB. | |
Плавно транспортирует PCB через линию DIP для эффективной сборки и проверки. |
| Видео об успехах клиентов
Инженеры I.C.T отправились в Мексику для оказания технической поддержки многочисленным клиентам, предоставляя услуги для линий нанесения покрытия, машин волновой пайки и машин селективной пайки. Один клиент, производитель автомобильной электроники, использующий Acrab350, изготовил два разных типа PCBA с уникальными приспособлениями, демонстрируя гибкость машины. Наша команда обеспечила бесперебойную установку и оптимальную производительность, отвечая высоким стандартам клиента. Видео с положительными отзывами клиентов, занимающихся выборочной пайкой, подчеркивает их удовлетворенность надежностью и эффективностью SS540, отражая приверженность I.C.T глобальной поддержке и качественному обслуживанию.
| Профессиональное обслуживание и обучение
I.C.T предлагает комплексное обслуживание и обучение работе с нашим автоматическим аппаратом для селективной волновой пайки. Наша команда обеспечивает установку, обслуживание и техническую поддержку для обеспечения бесперебойной работы. Учебные занятия охватывают настройку машины, настройку параметров и устранение неполадок, помогая операторам максимизировать эффективность. Имея более чем 25-летний опыт работы, мы поддерживаем клиентов по всему миру, предлагая долгосрочный рост за счет регулярных обновлений и оптимизации процессов. Наша цель — предоставить решения с нулевым риском, гарантируя бесперебойную работу вашей производственной линии.
| Похвала клиентов
Клиенты любят нашу автоматическую машину для селективной волновой пайки за ее выдающуюся производительность. Они хвалят наших инженеров за их квалифицированную установку и быстрое решение проблем. Надежность оборудования и качество пайки получают высокие оценки, а прочная упаковка обеспечивает безопасную доставку. Клиенты также ценят наше быстрое реагирование на проблемы, что делает I.C.T надежным партнером в их производственном процессе.
| Отраслевые сертификаты
Автоматическая машина для селективной волновой пайки I.C.T сертифицирована по стандартам CE, RoHS и ISO9001, что обеспечивает высочайший уровень безопасности и качества. Мы также обладаем многочисленными патентами на наши инновационные разработки, что отражает наше стремление к совершенству. Эти сертификаты гарантируют, что наша продукция соответствует мировым производственным требованиям, предоставляя клиентам надежные и экологически чистые решения.
| О компании и заводе I.C.T
I.C.T — ведущий поставщик решений для электронного производства с более чем 25-летним опытом. Наш завод расположен в Дунгуане, Китай, и занимает площадь 12 000 м⊃2;, на нем работают 89 сотрудников, включая 20 инженеров. Мы занимаемся исследованиями, разработками и производством собственными силами, обслуживая более 1600 клиентов в 72 странах. Наш быстрый рост и строгая система контроля качества обеспечивают высокие стандарты. Имея зарегистрированный фонд в размере 30 миллионов долларов, мы поддерживаем надежную систему управления качеством, поставляя надежные автоматические машины для селективной волновой пайки по всему миру.
