Акраб350
I.C.T
| Количество: | |
|---|---|
| I.C.T Пайка волной серии Acrab
Установки волновой пайки серии Acrab предназначены для предприятий, которым необходимо обрабатывать все: от небольших потребительских плат до машин волновой пайки для крупных PCB деталей, используемых в автомобильном и промышленном оборудовании. Три модели имеют ширину 350 мм, 450 мм и 615 мм. Он оснащен волновой паяльной машиной с флюсом, длительным предварительным нагревом, сверхстабильной двойной волной и модульными опциями (азот, верхний предварительный нагрев, электрическая ширина). Рабочая мощность остается на уровне 8-10 кВт. Техническое обслуживание без использования инструментов обеспечивает работу всей линии машин для волновой пайки печатных плат практически без простоев.
| Особенность
Полный распылительный узел скользит вперед по направляющим. Два японских сопла Kuroda, управляемые шаговыми двигателями, обеспечивают программируемый объем, угол, ширину и плотность потока. Все параметры сохраняются и воспроизводятся. Автоматический цикл очистки и конструкция из нержавеющей стали 316 обеспечивают чистоту камеры. Машина для пайки волной с флюсом готова к установке следующей платы за считанные секунды.
Три независимые зоны общей длиной 1800 мм. Конвекция горячего воздуха плюс инфракрасные трубки доводят температуру в туннеле до 250 ℃ за пятнадцать минут. Высокотемпературный изоляционный хлопок выдерживает ±2 ℃ по всей поверхности плиты. В каждой зоне используется вставная выдвижная конструкция — нагреватели заменяются без инструментов. Дополнительный верхний модуль предварительного нагрева устанавливается мгновенно для плат очень толстой толщины.
Прецизионная цепь и сверхпрочные титановые пальцы с двойным крюком транспортируют доски шириной до 615 мм без падения. Запатентованное синхронное устройство ввода гарантирует плавный переход от погрузчика. конвейер точность скорости ±2 мм/мин. Пальцы самоочищаются во время работы. Регулировка ширины ручная или электрическая. Эта система делает машину для пайки волной печатных плат идеальной для смешанного производства.
Цельная чугунная кастрюля с эмалированным покрытием выдерживает 500-700 кг бессвинцового припоя и никогда не деформируется. Изменение высоты двойной волны менее 0,5 мм. Автоматический канал возврата окалины непрерывно удаляет отходы. Дополнительная система азота значительно снижает окисление. Суставы получаются яркими и полными. Машина для пайки волной для крупных деталей PCB обеспечивает качество автомобильного уровня в каждом цикле.
Мощные верхние конвекционные вентиляторы включаются сразу после волны. Опциональное принудительное охлаждение снизу позволяет работать с многослойными платами. Температура PCB быстро падает без термического удара. Поверхность припоя застывает гладкой и блестящей. Доски выходят достаточно прохладными для ручной обработки. Процесс волновой пайки заканчивается отсутствием дефектов и нулевым напряжением компонентов.
Большой сенсорный экран отображает температурные кривые в реальном времени. ПК+ПЛК с ПИД+SSR-управлением точно фиксирует параметры. Режим ожидания уменьшает окисление олова во время пауз. Полная история сигналов тревоги и аварийная механическая коробка передач. Сертифицирован CE/UL. Операторы осваивают установку волновой пайки печатных плат за одну смену и уверенно управляют ею в течение многих лет.
| Список оборудования DIP-линии
| Модель | Акраб 350 | Акраб 450 |
| Измерение (мм) | 4420X1420X1750 | 4420X1520X1750 |
| Источник питания | 3П5Вт, 380/220В 50Гц | 3П5Вт, 380/220В 50Гц |
| Стартовая мощность | 33кВт | 33кВт |
| Операционная мощность | 8 кВт | 8 кВт |
| Система управления | ПК+ПЛК | ПК+ПЛК |
| Зона предварительного нагрева | 3 | 3 |
| Длина предварительного нагрева | 1800 мм | 1800 мм |
| Температура предварительного нагрева. | (Комнатная температура)-250°С | (Комнатная температура)-250°С |
| PCB Ширина (мм) | 50-350 мм | 50-450 мм |
| Палец | Пружинный прижимной палец (стандартный); Опция: пружинный прижимной палец, палец для утиного рта | |
| Емкость припоя | Бессвинцовый 500кг. | |
| Вес машины (кг) | Около 1600 кг | Около 1900 кг |
* I.C.T продолжает работать над качеством и производительностью, спецификации и внешнего вида могут быть обновлены без особого уведомления.
| Список оборудования DIP-линии

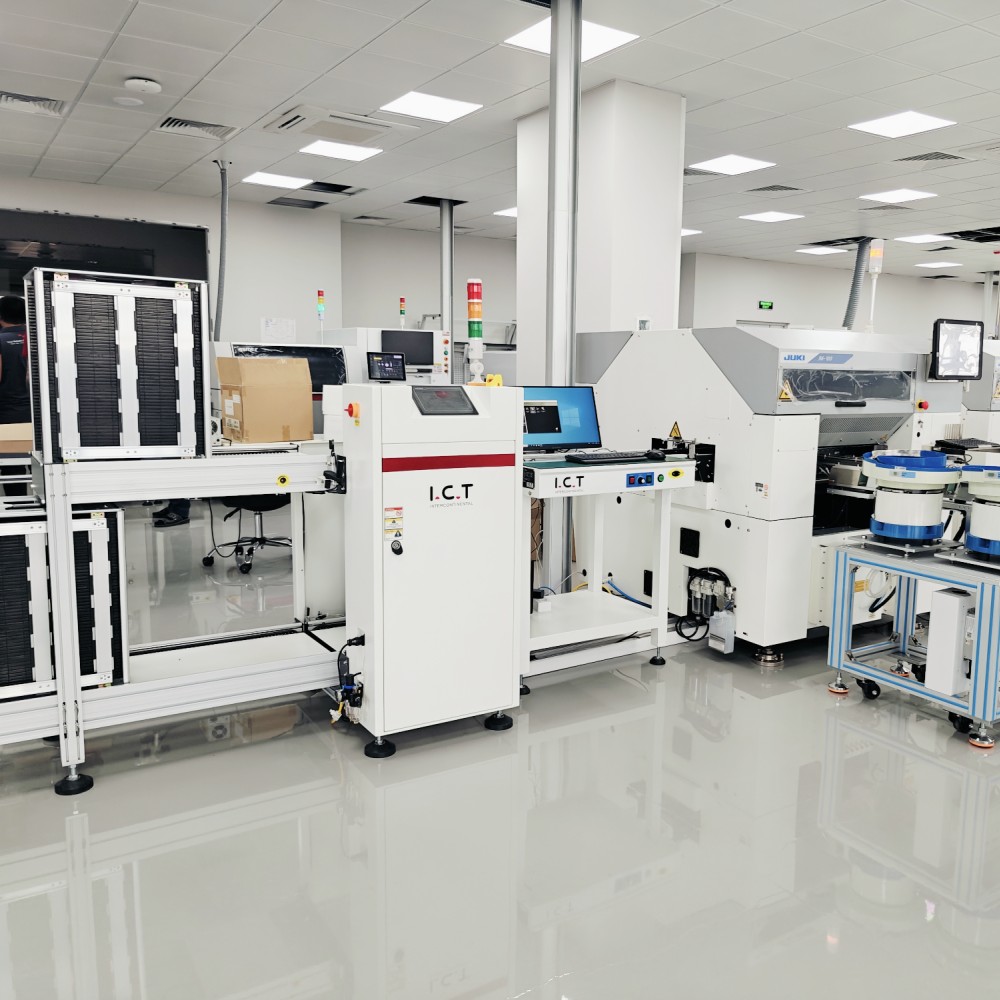

I.C.T представляет собой комплексную и гибкую производственную линию DIP для высокоэффективной сборки через отверстия. Система включает в себя автоматическую машину для точной установки компонентов, волновой загрузчик и разгрузчик для плавного переноса PCB, надежную машину для пайки волной и конвейерную линию сборки для окончательной проверки и тестирования. Модульная конструкция позволяет легко менять планировку и осуществлять будущие обновления. Благодаря стабильной производительности, низкому уровню отказов и полной поддержке со стороны глобальной команды I.C.T эта линия DIP помогает заводам снизить затраты на рабочую силу, повысить производительность и быстро удовлетворить различные производственные потребности.
| Название продукта | Назначение в DIP-линии |
|---|---|
| Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Машина ввода досок и машина вывода досок | |
| DIP-периферия | Периферийная продукция производственной линии DIP |
| Видео об успехах клиентов
В 2023 году I.C.T успешно поставила комплектную линию волновой пайки крупному производителю автомобильной электроники в Мексике. В комплект поставки входила машина волновой пайки Акраб-350, волновой загрузчик, волновой разгрузчик, вставное оборудование THT и полная конвейерная система. В течение двух недель после прибытия наши инженеры прилетели, чтобы провести установку на месте, электрическое подключение, отладку процесса и комплексное обучение операторов. После одной недели интенсивного ввода в эксплуатацию и оптимизации параметров вся линия достигла стабильного выхода с первого прохода на уровне 99,7 % на двух разных типах автомобилей PCBA. Клиент подтвердил полное принятие и продолжает рассчитывать на постоянную поддержку нашей местной сервисной службы.
| Экспертные услуги и обучение
I.C.T предлагает настоящий комплексный сервис: проектирование заводской планировки, поставку оборудования, установку, обучение, оптимизацию процессов, поставку запасных частей и пожизненную техническую поддержку. Двадцать инженеров в восьми зарубежных офисах обеспечивают круглосуточную поддержку. Клиенты по всему миру сообщают о более высокой производительности, более низких эксплуатационных расходах и полной уверенности в нашем партнерстве.
| Отзывы клиентов
Клиенты неизменно хвалят I.C.T за полноценные возможности «под ключ», немедленную глобальную техническую поддержку, надежную долгосрочную работу оборудования, тщательные программы обучения и партнерство, которое продолжается еще долгое время после поставки.
| Сертификаты качества
Каждый аппарат для пайки волной I.C.T сертифицирован CE, RoHS, ISO9001:2015 и имеет множество патентов на изобретения. Перед отправкой каждое устройство проходит 72-часовое тестирование при полной нагрузке, а также детальную проверку качества на нашем заводе в Дунгуане.
| О компании и заводе I.C.T
Основанная в 2012 году в Дунгуане, Китай, компания I.C.T превратилась в надежного партнера по комплексным решениям для производства SMT и DIP. На современном предприятии площадью 12 000 м⊃2; работают около 90 сотрудников и 20 инженеров. Мы разрабатываем и производим основное оборудование самостоятельно, обладая более чем 25-летним опытом работы в отрасли, обслуживая более 1600 клиентов в 72 странах через восемь зарубежных центров продаж и обслуживания. От станции одноволновой пайки до комплексных линий «под ключ» — мы остаемся с клиентами с первого дня до последней платы.
