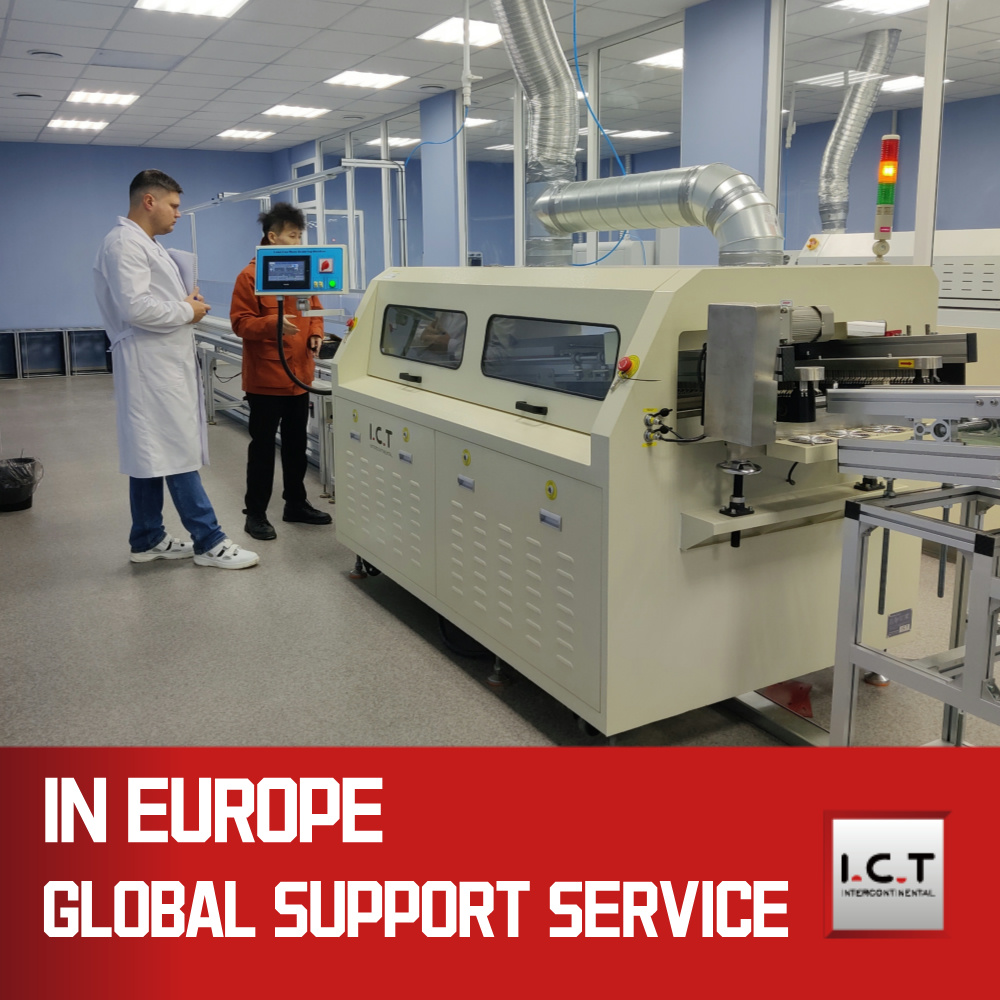

| Машина для пайки волной Electra для производственной линии DIP
Аппарат для пайки волной I.C.T Electra — это проверенное оборудование для пайки волной для современных сборочных линий THT и производственных линий DIP. В этой машине для волновой пайки Electra используется японское сопло Kuroda для точного управления потоком машины для волновой пайки и горизонтальные независимые зоны нагрева для достижения идеального смачивания компонентов через отверстия. Энергосберегающая конструкция обеспечивает нормальную работу при потреблении всего 7 кВт, а дополнительная азотная система обеспечивает отсутствие оксидов в соединениях. Благодаря успешному применению в автомобильной промышленности, интеллектуальных счетчиках и промышленных предприятиях по всему миру, эта машина для пайки волной Electra стала лучшим выбором, когда клиенты ищут высококачественную машину для пайки волной.
| Особенность
Японское сопло Kuroda Seiko с регулируемой областью распыления и пирамидальным фильтром обеспечивает стабильное и экономичное покрытие флюсом для паяльной машины за циклом. Цифровой расходомер и клапан со стабильным давлением минимизируют отходы и поддерживают чистоту камеры — идеально подходят для непрерывной работы аппарата волновой пайки Electra на линиях THT большого объема.
Независимая защита от перегрева сторонних производителей, а также управление с обратной связью ПЛК+ПИД создают несколько уровней безопасности. Мониторинг в реальном времени и автоматическая аварийная остановка защищают операторов и оборудование для пайки волной во время круглосуточной работы на производственных линиях DIP.
Горизонтальные независимые зоны нагрева с закрытым трактом горячего воздуха и выпрямляющими пластинами обеспечивают абсолютно равномерную температуру по всему периметру PCB. Прогрев занимает всего около 15 минут, а нормальная мощность остается на уровне 7 кВт – самая эффективная система среди аналогичного оборудования для пайки волновой пайкой по технологии сквозного монтажа.
| Список оборудования DIP-линии
| Модель | W4 | W3 | П2 |
| Размер: (мм) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Вес (кг) | Около 1500 кг | Около 1200 кг | Около 790 кг |
| Источник питания | 3П5Вт, 380/220В 50Гц | 3П5Вт, 380/220В 50Гц | 3П5Вт, 380/220В 50Гц |
| Стартовая мощность | 32кВт | 24 кВт | 16 кВт |
| Операционная мощность | 12 кВт | 9 кВт | 7 кВт |
| Система управления | ПЛК | ||
| Система распыления | |||
| Метод передачи | Шаговый двигатель | ||
| Давление распыления | 0,25 МПа--0,4 МПа | ||
| люкс поток | 10--100мл/мин | ||
| Диаметр выхлопа | Φ200 мм | ||
| Выхлопная мощность | 25м3/мин | ||
| Система предварительного нагрева | |||
| Режим предварительного нагрева | Горячий воздух | ||
| Режим управления | ПИД + ССР | ||
| Зона предварительного нагрева | 4 | 3 | 2 |
| Длина предварительного нагрева | 1800 мм | 1600 мм | 1200 мм |
| Температура предварительного нагрева. | (Комнатная температура)-250°С | ||
| Время прогрева (мин) | Примерно 15 минут (настройка 150°C) | ||
| конвейер Система | |||
| PCB Размер:ДxШ(мм) | Мин: 80x60 мм; Макс: 400x300 мм | ||
| конвейер скорость | 0-2000 (мм/мин) | ||
| конвейер Высота | 750+/-20 (мм) | ||
| Палец | Двойной крючок (стандартный) | ||
| конвейер контроль ширины | Вручную | ||
| конвейер Угол | 4~7 градусов | ||
| Система пайки | |||
| Стиль припоя | Механический моторный привод | ||
| Материал припоя | Полный титан (стандартный FT) | ||
| Температура ванны для припоя | 300 ° C. | ||
| Емкость паяльной ванны | Бессвинцовый 350 кг | Бессвинцовый 300кг | Бессвинцовый 250 кг. |
| Другой | |||
| Система очистки пальцев | Щетка | ||
| Список оборудования DIP-линии
Наша производственная линия DIP предлагает современные инструменты для эффективной и точной сборки PCB. Полностью автоматизированная линия DIP включает в себя линию вставки DIP для точного размещения компонентов, волновой загрузчик для плавного входа PCB, волновой разгрузчик для безопасного выхода и конвейерную линию сборки для окончательных проверок. Эта высококачественная линия по производству DIP PCB обеспечивает стабильную работу, надежную установку THT и экономичную сборку, отвечая разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении комплексных задач.
| Название продукта | Назначение в DIP-линии |
|---|---|
Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. | |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Рентгеновский контроль паяных соединений PCB | Проверяет качество внутренней пайки и скрытые дефекты в компонентах THT. |
Тестирует электрические характеристики и подключение собранного PCB. | |
Плавно транспортирует PCB через линию DIP для эффективной сборки и проверки. |
| Видео об успехах клиентов
Инженеры I.C.T отправились в Уругвай для установки и ввода в эксплуатацию аппарата волновой пайки Electra для производителя интеллектуальных счетчиков. Клиент управляет крупносерийной производственной линией DIP и нуждается в стабильной бессвинцовой пайке для сложных PCB деталей с крупными деталями. После того, как наша команда завершила настройку и обучение операторов, машина достигла полной скорости, имея рабочую мощность всего 7 кВт и отличное качество соединений. Клиент поделился видео, демонстрирующим бесперебойную работу аппарата волновой пайки Electra на сборочной линии THT, высоко оценив низкие затраты на электроэнергию, простоту обслуживания и отличную послепродажную поддержку. Этот проект интеллектуальных счетчиков в Уругвае стал успешным примером для многих линий DIP в Латинской Америке.
| Экспертные услуги и обучение
I.C.T предлагает полную поддержку жизненного цикла для каждой машины для пайки волновой пайкой Electra — от планирования линии и установки на месте до профессионального обучения операторов и круглосуточного технического обслуживания по всему миру 7×24. Наша опытная команда гарантирует, что ваше оборудование для пайки волной и вся линия THT будут работать с максимальной эффективностью и нулевым риском.
| Похвала клиентов
Клиенты по всему миру хвалят аппарат для пайки волной Electra за его надежную стабильность, чрезвычайно низкое потребление электроэнергии и отличные результаты пайки крупных компонентов. Им особенно нравится быстрое реагирование по всему миру, прочная экспортная упаковка и выдающаяся ценность при поиске машины для пайки волновой пайкой на продажу.
| Сертификаты качества
Каждый аппарат для волновой пайки I.C.T Electra имеет сертификаты CE, CCC, UL, RoHS и ISO9001, а также многочисленные патенты на изобретения, полностью соответствующие самым строгим международным стандартам безопасности и охраны окружающей среды для современных производственных линий THT.
| О компании и заводе I.C.T
I.C.T — профессиональный поставщик универсальных решений для производственных линий SMT и DIP с более чем 25-летним опытом работы. На нашем заводе площадью 12 000 квадратных метров в Дунгуане работают 89 сотрудников, включая 20 инженеров. Мы разрабатываем и производим все основное оборудование самостоятельно и обслуживаем более 1600 клиентов в 72 странах. Строгий контроль качества и постоянные инновации делают нас самым надежным партнером по производству высокопроизводительных машин для волновой пайки Electra во всем мире.
