Машина для захвата и размещения является важным элементом оборудования в электронной промышленности, особенно в технологии поверхностного монтажа (SMT). Он автоматизирует процесс установки электронных компонентов на печатные платы (PCB с высокой скоростью и точностью, что делает его незаменимым на современных сборочных линиях PCB. Давайте углубимся в понимание того, что такое машина для захвата и размещения, как она работает и ее важная роль в сборке SMT.
Машина для захвата и размещения SMT — это роботизированное устройство, предназначенное для автоматического захвата электронных компонентов с устройств подачи или катушек и размещения их на PCB с предельной точностью. Эти машины специально разработаны для технологии поверхностного монтажа (SMT), которая предполагает установку небольших компонентов непосредственно на поверхность PCB. SMT Машины для захвата и размещения широко используются в крупносерийном производстве электроники благодаря их эффективности, скорости и способности обрабатывать различные компоненты.
Процесс PCB сборка включает в себя размещение тысяч крошечных компонентов, таких как резисторы, конденсаторы, интегрированные цепи (ICS) и другие мелкие устройства, на PCB. Машина выбора и размещения для SMT упрощает этот процесс, используя всасывающие форсунки, чтобы поднять каждый компонент и разместить его точно на плату.
Процесс выбора и установки состоит из нескольких ключевых этапов, обеспечивающих точный и эффективный монтаж компонентов:
PCB Позиционирование – PCB автоматически загружается на конвейер и фиксируется на месте.
Подача компонентов . Устройство подачи подает компоненты с лент, лотков или трубок в зону приема.
Выравнивание изображения – камеры проверяют и корректируют положение/ориентацию каждого компонента.

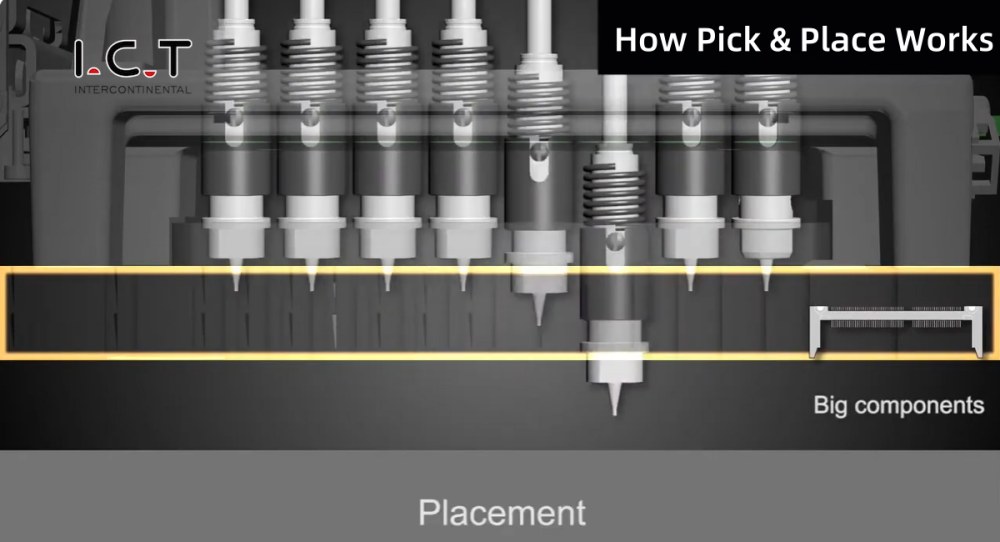

Выбор и размещение : сопло захватывает компонент с помощью вакуумного всасывания и помещает его на PCB.
Передача на оплавление . Собранный PCB перемещается в печь оплавления для пайки.
Технология, лежащая в основе машины Pick and Place, представляет собой комбинацию робототехники, компьютерного управления, систем зрения и передовых программных алгоритмов. Эти машины используют серию шаговых двигателей, сервоприводов и вакуумных сопла, чтобы подбирать компоненты из кормушек, выровнять их с помощью систем зрения и точно поместить их на PCB.
Основные элементы технологии включают:
Вакуумные всасывающие форсунки : эти форсунки собирают электронные компоненты, используя всасывание. Различные размеры сопла доступны для обработки компонентов различных форм и размеров.
XY GANTRY SYSTEM : Эта система управляет движением сопел в направлениях X (горизонталь) и Y (вертикальные), что позволяет точное размещение на PCB.
Системы зрения : камеры и датчики с высоким разрешением позволяют машине обнаруживать ориентацию, размер и положение компонентов, обеспечивая точное размещение на плате.
Программное обеспечение управления : программное обеспечение управляет операциями машины, такими как выбор компонентов, координаты размещения и настройки скорости, обеспечивая плавную и эффективную сборку.
| Компонент | Функция | Основные характеристики |
|---|---|---|
| SMT Фидер | Поставляет компоненты из катушек, лотков или палочек. | Интеллектуальные устройства подачи с отслеживанием штрих-кода и автоматической идентификацией. |
| SMT Сопло | Подбирает компоненты с помощью вакуума. | Взаимозаменяемые типы для 01005 – большие микросхемы; антистатический дизайн. |
| Система обзора | Обнаруживает и выравнивает ориентацию компонентов. | Система с двумя камерами (сверху/снизу) с точностью ±0,05 мм. |
| Портал / XY-головка | Точно перемещает сопло. | Высокоскоростные линейные двигатели с обратной связью от энкодера. |
| конвейер Система | Автоматически передает PCB. | SMEMA-совместимый; поддерживает встроенное соединение. |
Катушка SMT — это катушка, на которой удерживается непрерывная лента компонентов, используемых в технологии поверхностного монтажа. Полоса содержит несколько отдельных компонентов, расположенных через равные промежутки, что упрощает доступ и захват компонентов машиной для захвата и размещения. Катушки бывают разных размеров, в зависимости от типа компонента и количества компонентов на барабане.
Комбинация устройств подачи и барабанов SMT обеспечивает эффективную работу машины для захвата и размещения с минимальным временем простоя, поскольку компоненты непрерывно подаются на машину на протяжении всего процесса сборки.
Одним из наиболее значительных преимуществ машины для выбора и места является его способность автоматизировать размещение компонентов на PCB s. Эта автоматизация значительно ускоряет процесс сборки, снижая затраты на рабочую силу и время производства. Машина для выбора поверхностного крепления может обрабатывать тысячи компонентов в час, что делает его идеальным для производства большого объема.
Машина для захвата и размещения деталей для SMT обеспечивает непревзойденную точность и скорость, устанавливая компоненты с точностью, измеряемой микрометрами. Усовершенствованные системы технического зрения и роботизированное управление гарантируют, что каждый компонент будет размещен точно в назначенном месте, сводя к минимуму ошибки и улучшая общее качество продукции.
Автоматизируя процесс размещения компонентов, машины для захвата и размещения значительно увеличивают производительность. Это означает, что производители могут производить больше PCB за более короткое время, удовлетворяя потребности крупномасштабного производства электроники.
Машина для захвата и размещения поверхностного монтажа способна работать с широким спектром компонентов, от крошечных резисторов и конденсаторов до более крупных микросхем и разъемов. Такая универсальность позволяет ему работать со сложными конструкциями PCB с компонентами различных размеров и форм, что делает его пригодным для разнообразных производственных требований.
Ручная сборка PCB подвержена человеческим ошибкам, которые могут привести к дефектам и снижению качества продукции. Машина для захвата и размещения устраняет эти ошибки, обеспечивая точное и последовательное размещение компонентов, что приводит к более высокому качеству готовой продукции.
Использование машины для захвата и размещения SMT гарантирует, что каждый PCB будет собран с одинаковым уровнем точности и качества. Такая последовательность необходима для поддержания высоких стандартов в производстве электроники, особенно для продуктов, требующих надежной работы.
Современные машины для захвата и размещения оснащены передовыми системами технического зрения, которые используют камеры высокого разрешения для проверки компонентов и их размещения. Эти системы технического зрения гарантируют правильное расположение и ориентацию каждого компонента перед установкой на PCB, что еще больше повышает точность сборки.
Машина для захвата и размещения SMT обеспечивает гибкость в работе с различными конструкциями и планировками PCB. Его можно легко запрограммировать для работы с различными конфигурациями PCB, что делает его пригодным как для прототипов, так и для серийного производства.
| Тип | Описание | Типичное применение |
|---|---|---|
| Чип -стрелок | Высокоскоростная машина для небольших пассивных компонентов. | Смартфоны, носимые устройства, доски LED. |
| Гибкая машина размещения | Обрабатывает различные типы компонентов, включая BGA и соединители. | Автомобильная, медицинская и промышленная PCB. |
Режимы производства:
Высокое смешивание, малый объем: частая смена продуктов, гибкие устройства подачи, простое программирование.
Большой объем, малое количество смеси: оптимизированная балансировка линии и конфигурация питателя для максимальной производительности.
Выбирая подъемно-транспортную машину, учитывайте:
Объем производства . Сопоставьте скорость размещения (CPH) с вашей ежедневной производительностью.
Сочетание компонентов . Маленькие чипы и большие микросхемы требуют разных машинных головок.
Требования к точности . Мелкий шаг и BGA требуют высокоточного зрения.
Бюджет и рентабельность инвестиций : сбалансируйте первоначальные затраты с долгосрочной производительностью.
Уровень автоматизации . Учитывайте интеллект фидера, возможность подключения MES и скорость переключения.
| Описание | элемента затрат |
|---|---|
| Цена оборудования | Зависит от скорости, количества сотрудников и уровня автоматизации. |
| Питатели и насадки | Необходимые аксессуары; планируйте запасные части и гибкость. |
| Техническое обслуживание и калибровка | Регулярная проверка обеспечивает долгосрочную точность. |
| Обучение и эксплуатация | I.C.T обеспечивает обучение и поддержку на месте. |
| Потребление энергии | Маломощные линейные двигатели и интеллектуальный режим ожидания экономят энергию. |
При хорошем обслуживании машина для захвата и размещения может эффективно работать в течение 8–10 лет при стабильном OEE.
Свяжитесь с инженерами SMT, чтобы помочь вам с выбором！！！
| Примечания | к заданию | по частоте |
|---|---|---|
| Ежедневно | Очистите форсунки, проверьте давление вакуума, удалите пыль. | Поддерживайте эффективность всасывания. |
| Еженедельно | Осмотрите питатели, смажьте оси XY, резервное программное обеспечение. | Предотвратите износ и потерю данных. |
| Ежемесячно | Откалибруйте систему технического зрения, проверьте натяжение ремня, проверьте точность. | Сохраняйте долгосрочную точность. |
Вопрос 1: В чем разница между устройством для удаления стружки и гибким устройством для захвата и размещения?
Устройство для удаления стружки оптимизировано для небольших высокоскоростных компонентов, а гибкие станки работают с компонентами различных размеров и типов.
Вопрос 2. Насколько точна современная машина для захвата и размещения?
Типичная точность составляет ±0,05 мм с расширенной коррекцией зрения.
В3: Может ли одна машина обрабатывать все типы компонентов?
Большинство гибких моделей могут подключать микросхемы 01005 к большим разъемам, но для сложных плат могут потребоваться два компьютера.
В4: Каков цикл обслуживания?
Для оптимального времени безотказной работы рекомендуется ежедневная очистка, еженедельная проверка и ежемесячная калибровка.
Вопрос 5. Предоставляет ли I.C.T глобальное обслуживание и обучение?
Да. I.C.T предлагает местную послепродажную поддержку и обучение через свою глобальную сервисную сеть.
В6: Как я могу выбрать подходящую модель для своей линии?
Свяжитесь с нашими экспертами SMT, чтобы получить индивидуальное решение и бесплатную настройку.
Машина для захвата и размещения — незаменимый инструмент в мире производства электроники, обеспечивающий скорость, точность и эффективность сборки SMT. Независимо от того, имеете ли вы дело с простыми или сложными конструкциями PCB, машина для захвата и размещения SMT гарантирует точное размещение компонентов, уменьшая количество ошибок и повышая производительность производства. Используя передовые технологии, такие как системы технического зрения и интеллектуальные системы хранения данных, машины для захвата и размещения материалов для поверхностного монтажа продолжают производить революцию в электронной промышленности.
Машина для захвата и размещения — это сердце сборки SMT , сочетающее в себе точность, скорость и автоматизацию. Будь то высокоскоростное массовое производство или гибкое прототипирование, выбор правильной системы гарантирует долгосрочную эффективность и качество в производстве электроники.
