Сборки высокой плотности PCB и чрезвычайная миниатюризация компонентов вплоть до метрических размеров 01005 и 0201 оставляют нулевой допуск на ошибку в заводских условиях. Строгое соблюдение стандартов в автомобильной, аэрокосмической и медицинской отраслях превратило бездефектное производство из конкурентного преимущества в строгое базовое требование. Производители постоянно пытаются сбалансировать скорость проверки с абсолютной точностью. Поддержание времени такта линии позволяет соблюдать производственные квоты, но устранение случаев ухода и минимизация ложных вызовов, которые являются узкими местами на ручных ремонтных станциях, не менее важно для общего выхода продукции.
Оценка оптимальной системы автоматического оптического контроля (AOI) требует выхода далеко за рамки базовых требований спецификации. Инженеры-технологи должны анализировать технические реалии, физические ограничения и фактическую пропускную способность. Этот анализ раскрывает производственные компромиссы между двумя лидерами отрасли. Понимание нюансов развертывания машин Koh Young и MEK AOI дает ясность, необходимую для оптимизации ваших линий с технологией поверхностного монтажа (SMT) на 2026 год и последующий период.
Измерение или контроль: Ко Янг полагается на настоящую трехмерную профилометрию (муаровую интерферометрию) для абсолютных измерений, что делает ее золотым стандартом для сложных, высоконадежных линий SMT.
Универсальность против специализации: MEK предлагает очень гибкие 5D/3D-системы с исключительным многоракурсным освещением, что дает серьезное преимущество при использовании плат со смешанными технологиями (SMT и THT.
Реальность пропускной способности: хотя MEK часто обеспечивает более быстрое получение необработанных изображений, фильтрация дефектов, управляемая искусственным интеллектом Ко Янга, радикально сокращает время вторичной ручной проверки, что часто приводит к более высокой эффективной пропускной способности линии.

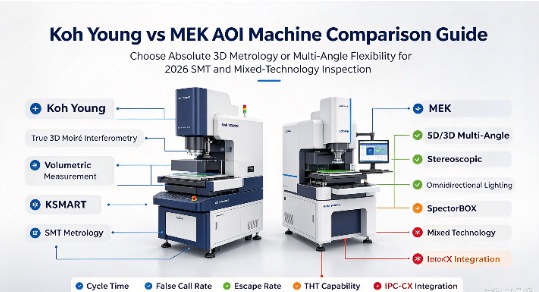

Сопоставление флагманской модели: оценка часто сводится к сопоставлению серии Koh Young Zenith (например, Zenith 2, Zenith Alpha) с модульными системами MEK ISO-Spector и SpectorBOX.
Соотношение цены и производительности: MEK обычно обеспечивает более низкие первоначальные капитальные затраты и более быстрое развертывание для сред с большим количеством/малым объемом (HMLV), тогда как более высокие первоначальные инвестиции Koh Young компенсируются превосходной защитой урожая в средах с большим объемом/малым количеством смешивания (HVLM) или критически важных приложениях.
Оглавление
Традиционные 2D-системы AOI проверяют только оси X и Y, поэтому они могут пропустить дефекты, связанные с высотой, и на них могут повлиять цвета PCB или отражающие компоненты. True 3D AOI добавляет измерение по оси Z для обнаружения поднятых выводов, проблем с копланарностью и дефектов объема припоя. Он обеспечивает более точные измерения для сложных сборок PCB с высокой плотностью.

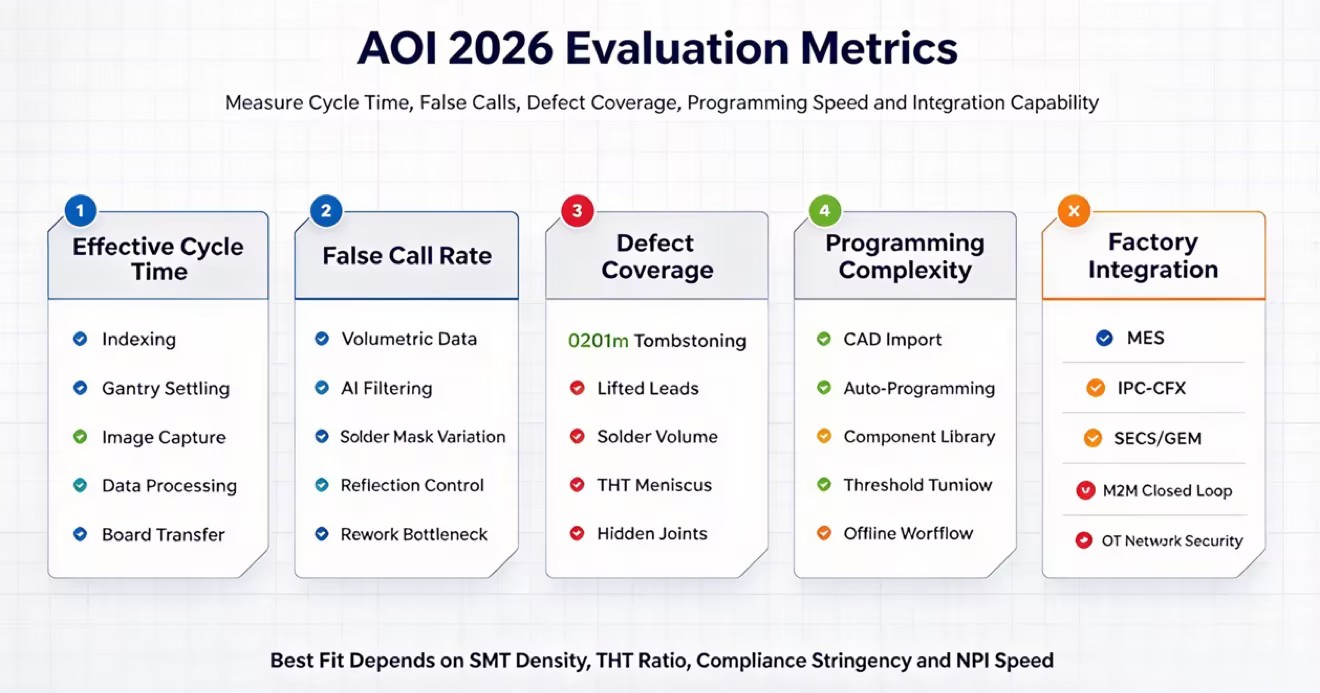

Скорость AOI зависит не только от времени сканирования камеры. Загрузка платы, зажим, перемещение гентри, захват изображения, обработка данных и передача платы — все это влияет на общее время цикла. Ложные вызовы также могут замедлить производство, поскольку операторам приходится проверять их вручную. Хорошая система AOI должна сочетать быструю проверку с низким уровнем ложных вызовов.
Современные системы AOI используют искусственный интеллект для обнаружения дефектов и выявления изменений процесса до того, как они вызовут проблемы с качеством. Отслеживая изменения положения компонента, объема припоя и высоты оси Z, искусственный интеллект может предупреждать операторов, когда производство начинает отклоняться. Edge AI может быстро обрабатывать эти данные и помогать заводам улучшать контроль качества, не замедляя работу производственной линии.
Koh Young использует многостороннюю технологию муара для проверки компонентов PCB под несколькими углами, уменьшая тени, вызванные высокими компонентами. Он создает 3D-данные для измерения высоты, площади и объема компонентов и паяных соединений. Это помогает обнаруживать небольшие дефекты в плотных PCB и поддерживает проверку на основе стандартов IPC.
Серия Koh Young Zenith включает в себя Zenith 2, Zenith Alpha и Zenith UHS для различных задач проверки. Оптическое разрешение варьируется от 15 до 10 мкм, при этом опция 10 мкм предназначена для небольших метрических компонентов 0201 и микро-BGA. Камеры высокого разрешения и жесткие портальные системы также помогают поддерживать стабильный 3D-контроль на высоких скоростях.
Интеграция программного обеспечения является основным отличием любой машины Koh Young AOI Machine . Экосистема программного обеспечения KSMART представляет собой централизованный центр управления качеством на уровне всего предприятия. Инструмент автоматического программирования Koh Young (KAP) на базе искусственного интеллекта значительно сокращает время, необходимое для настройки новых профилей плат. KAP автоматически распознает компоненты по данным САПР и применяет правильные параметры проверки на основе обширной централизованной базы данных.
Кроме того, межмашинное соединение (M2M) позволяет системе передавать данные измерений в режиме реального времени обратно в системы контроля паяльной пасты (SPI) и машины для захвата и размещения. Эта связь по замкнутому контуру автоматически корректирует смещения размещения и вставляет отклонения объема на лету. Если AOI обнаруживает постоянное смещение размещения, он отправляет команду смещения непосредственно установщику, исправляя проблему без вмешательства человека.
Системы Koh Young процветают в производственных секторах с нулевой терпимостью. Абсолютные возможности измерения делают их лучшим выбором для автомобильной электроники, где отказ компонента может привести к катастрофическим проблемам с безопасностью. Подрядчики аэрокосмической и оборонной промышленности полагаются на эту технологию для удовлетворения строгих требований нормативной документации.
Производители медицинского оборудования используют метрологию высокого разрешения, чтобы обеспечить безупречную работу жизненно важных имплантатов и мониторов. Кроме того, мобильные объекты PCBA сверхвысокой плотности получают выгоду от способности системы проверять микроскопические компоненты, плотно упакованные вместе, без теневых помех. Когда требуется абсолютная уверенность, настоящая 3D-метрология предоставляет необходимые объективные данные.
MEK использует 5D/3D-изображения и многоугольное освещение для гибкого осмотра PCB. Его система из 9 камер объединяет одну верхнюю камеру и восемь боковых камер для проверки скрытых паяных соединений, высоких компонентов, J-образных выводов и крыльев чайки. Такая конструкция помогает обнаруживать дефекты, которые могут быть пропущены стандартными камерами с видом сверху.
MEK ISO-Spector M1A сочетает в себе 3D-контроль, искусственный интеллект и высокоскоростную обработку изображений. SpectorBOX обеспечивает гибкий контроль сверху вниз или снизу вверх для линий волновой и селективной пайки. Его большой зазор по оси Z также поддерживает платы с большими конденсаторами, радиаторами и другими высокими компонентами.
MEK может проверять сборки как SMT, так и THT, что делает его пригодным для плат смешанной технологии. Проверка снизу вверх помогает обнаружить недостаточный припой, перемычки, дефекты в виде точечных отверстий и другие проблемы на выводах, паяемых волной. Гибкое освещение также улучшает контроль крупных THT компонентов.
MEK хорошо подходит для крупносерийного мелкосерийного производства, где конструкции PCB и типы компонентов часто меняются. Его гибкая система контроля может обрабатывать SMT, THT, тяжелые медные платы и компоненты различных размеров. Это делает его полезным для контрактных производителей и производителей промышленной электроники.
Компания MEK использует высокоскоростные камеры для быстрого захвата 2D/3D-изображений, что дает ей преимущество в скорости сканирования в формате RAW. Ко Янг обрабатывает большие наборы 3D-данных на основе проекций муара, но новый графический процессор и технология Edge AI позволили повысить скорость обработки. Обе системы могут поддерживать эффективную проверку сложных сборок PCB.
Компания Koh Young сильна в проверке SMT, поскольку ее трехмерные измерения могут обнаружить небольшие дефекты, такие как надгробие 0201 и проблемы с объемом припоя. MEK хорошо работает с THT и высокими компонентами, поскольку его боковые камеры могут проверять разъемы, паяные соединения и области, скрытые от камер сверху вниз.
Ко Янг использует трехмерные измерения высоты и объема для выявления дефектов и уменьшения количества ложных вызовов. MEK использует алгоритмы искусственного интеллекта для отделения реальных дефектов от визуальных различий, вызванных PCB цветами или отражающими компонентами. Обе системы направлены на уменьшение количества ложных вызовов и предотвращение прохождения проверки дефектными платами.
Ко Янг использует программное обеспечение KAP для создания программ контроля на основе данных САПР и автоматической установки параметров контроля. MEK использует настраиваемую библиотеку компонентов, которая дает инженерам больше контроля над настройками освещения и контроля. Обе системы поддерживают интеграцию MES через стандарты SECS/GEM и IPC-CFX.
И Koh Young, и MEK предоставляют глобальную техническую поддержку и услуги по поставке запасных частей. Koh Young использует региональные центры поддержки и удаленную диагностику, а MEK работает через региональных дистрибьюторов и партнеров по интеграции. Перед покупкой покупателям следует сравнить время ответа местных инженеров, наличие запасных частей и соглашения об уровне обслуживания (SLA).
Оценочный параметр | Ко Янг | МЕК (Маранц) | Операционное воздействие |
|---|---|---|---|
Основная технология | Настоящая 3D-муаровая интерферометрия | Многоугольная стереоскопическая 5D/3D | Определяет абсолютное измерение и возможность визуального контроля. |
SMT Регистрация дефектов | Исключительное (микрокомпоненты) | Сильный | Критически важно для мобильной и медицинской техники высокой плотности PCBA. |
THT / Высокие компоненты | Умеренный (ограничения теней) | Исключительно (система из 9 камер) | Определяет производительность на смешанных и промышленных платах. |
Ложная скорость вызова | Около нуля (объемные данные) | Низкий (с фильтром AI) | Непосредственно влияет на узкие места ручной доработки и эффективную пропускную способность. |
Метод программирования | Автопрограммирование AI (KAP) | Настраиваемая библиотека на основе | Влияет на скорость NPI (внедрение нового продукта) и обучение операторов. |
Зазор по оси Z | Стандартный зазор SMT | Варианты с высоким клиренсом | Определяет возможность проверки плат с массивными радиаторами или реле. |
Основное концептуальное решение сводится к выбору между жестким контролем процесса и гибкой адаптируемостью. Внедрение технологии Koh Young означает приверженность абсолютной метрологии. Это решение измерить каждый физический размер платы, чтобы гарантировать соответствие неумолимым отраслевым стандартам. Этот жесткий контроль необходим для сред, где одиночный дефект недопустим, например, в аэрокосмической или медицинской промышленности.
И наоборот, внедрение технологии MEK означает приоритет гибкости. Это решение создать легко адаптируемый процесс проверки, способный обрабатывать непредсказуемые сочетания продуктов, тяжелые компоненты THT и разнообразные компоновки плат. Производители должны напрямую согласовывать свой выбор оборудования с доминирующей производственной реальностью. Крупносерийное предприятие, использующее одинаковые платы для смартфонов, нуждается в строгой стандартизации, в то время как контрактному производителю, выпускающему пятьдесят различных продуктов в неделю, необходимы гибкие производственные возможности.
Ни одна из машин не является универсально превосходящей во всех производственных средах. Оптимальный выбор полностью зависит от сложности конкретной платы, соотношения компонентов SMT и THT и строгости отраслевых требований. Выбирайте Koh Young, если ваше предприятие производит критически важные платы SMT высокой плотности, где абсолютные 3D-измерения и управление процессом с обратной связью являются обязательными для соответствия автомобильным или медицинским стандартам. Выбирайте MEK, если вы управляете крупномасштабным контрактным производством, работающим с различными типами плат, тяжелыми компонентами THT, и вам требуется универсальная система, способная к быстрой перенастройке.
Соберите тестовую партию из самых сложных и подверженных дефектам сборок PCB, которая станет эталоном производительности.
Запланируйте живые демонстрации с участием обоих поставщиков, чтобы запустить свои тестовые платы и записать фактическое необходимое время программирования.
Измерьте уровень ложных вызовов и уровень ускользания во время живого тестирования, чтобы рассчитать истинную эффективную пропускную способность для вашего конкретного ассортимента продуктов.
Проведите аудит производственных площадей и сетевой инфраструктуры вашего предприятия, чтобы обеспечить совместимость с физическими требованиями и требованиями интеграции MES выбранной машины.
Ответ: Ко Янг использует многофакторную муаровую интерферометрию для получения абсолютных трехмерных объемных измерений каждого компонента и паяного соединения. Компания MEK использует универсальные системы многоугольных стереоскопических камер 5D/3D, которые превосходно подходят для проверки сложных геометрических фигур и скрытых соединений с использованием всенаправленного освещения.
О: MEK обычно работает лучше для приложений THT. Их системы предлагают варианты контроля снизу вверх, модульность линий пайки волной, а также многоугольные боковые камеры с высоким разрешением, которые проверяют высокие компоненты и тяжелые промышленные разъемы без теневых помех.
А: Да. Оба бренда полностью поддерживают современные стандарты заводской интеграции, включая протоколы IPC-CFX и SECS/GEM. Они обеспечивают бесперебойную межмашинную связь, позволяя AOI передавать данные в режиме реального времени обратно на оборудование для проверки паяльной пасты и захвата и установки.
А: Да. Хотя они используют стереоскопическое изображение, а не абсолютную муаровую метрологию, их передовые алгоритмы и камеры сверху вниз с высоким разрешением точно обнаруживают микродефекты, надгробия и перемычки на плотно упакованных узлах поверхностного монтажа.
Ответ: Ко Янг сводит к минимуму ложные звонки, полагаясь на строгие и объективные измерения объема, а не на визуальную интерпретацию. MEK снижает количество ложных вызовов за счет использования усовершенствованных алгоритмов фильтрации, которые учатся различать реальные структурные дефекты и безобидные визуальные аномалии, такие как изменение цвета паяльной маски.
