Какие шаги PCBA больше всего выигрывают от автоматизации?

Наибольшую пользу вы получите от автоматизации на следующих этапах PCBA: печать паяльной пасты, сборка, пайка оплавлением, автоматический контроль и тестирование, снятие панелей и упаковка. Автоматизация делает каждый шаг более точным и устойчивым. Вы можете ускорить работу и сэкономить деньги, особенно если вы зарабатываете много PCBA одновременно.

В отраслевых отчетах говорится, что распределение затрат на оснастку по многим продуктам снижает затраты. Автоматизированные рабочие процессы уменьшают количество ошибок и повышают качество. Вы экономите время, платите меньше за каждую единицу и получаете хорошие результаты, которым можно доверять. Автоматизация помогает вам совершать меньше ошибок и обеспечивает неизменность сборки каждый раз.

Ключевые выводы

• Автоматизация помогает выполнять такие важные PCBA этапы, как печать паяльной пасты, сборка и пайка оплавлением. Это делает производство более быстрым и правильным.

• Использование автоматизированных систем снижает количество ошибок. Это означает, что доски лучше и требуют меньше ремонта. Это также экономит время и деньги.

• Автоматизированные методы проверки, такие как AOI и AXI, быстро обнаруживают проблемы. Они следят за тем, чтобы с завода покидали только хорошие платы.

• Автоматизированная распалубка и упаковка делают производство более гладким. Это позволяет фабрикам работать быстрее и снижает стоимость каждой единицы продукции.

• Вложение денег в автоматизацию помогает заводам удовлетворить спрос. Это также улучшает работу и сохраняет качество на том же уровне.

Ключевые шаги PCBA, улучшенные за счет автоматизации

Вы можете улучшить работу своего завода, используя автоматизацию в pcba . Основными этапами являются печать паяльной пастой, сборка и пайка оплавлением. Автоматизация помогает работать быстрее и точнее. Из каждой партии вы получаете больше хороших досок. Технология поверхностного монтажа использует эти автоматизированные этапы для производства множества высококачественных продуктов. Когда вы пользуетесь машинами, вы делаете меньше ошибок. Ваши доски каждый раз получаются одинаковыми.

Вот таблица, показывающая, как автоматизация помогает на каждом этапе работы с pcba:

Автоматизация печати паяльной пасты

Печать паяльной пастой — это первый этап сборки печатной платы. На этом этапе на контактные площадки наносится небольшое количество паяльной пасты. Нужно быть очень осторожным, чтобы сделать прочные паяные соединения. Автоматизация помогает вам хорошо выполнять эту работу.

• Автоматические принтеры для паяльной пасты используют камеры и роботов. Эти инструменты помогут вам каждый раз получать нужное количество пасты. Вам не придется беспокоиться об ошибках.

• Системы 3D-контроля паяльной пасты очень тщательно проверяют пасту. Вы можете обнаружить проблемы на ранней стадии и устранить их, прежде чем они усугубятся.

• Автоматические системы проверки паяльной маски добавляют еще одну проверку. Они помогут вам сохранить ваши доски неизменными.

Когда вы используете автоматизацию печати паяльной пасты, вы видите меньше ошибок. Вот сравнение:

Вы экономите время и деньги, поскольку не ремонтируете столько досок. Вы также получаете лучшие доски каждый раз.

Выбор и размещение в сборке PCB

Машины для захвата и размещения очень важны в автоматизации сборки печатных плат. Вы используете эти машины, чтобы быстро разместить на доске множество деталей. Эти машины могут размещать детали с точностью до 0,01 мм. Вы можете производить как небольшие, так и большие партии с одинаковым качеством.

• Машины для подбора и размещения работают быстро. Вы можете размещать тысячи деталей каждый час.

• Вы получаете одни и те же результаты каждый раз. Каждая доска выглядит одинаково. Вы не беспокоитесь об ошибках людей.

• Вы экономите деньги в долгосрочной перспективе. Большинство компаний возвращают свои деньги через 8–24 месяца. Если вы сделаете много досок, вы сэкономите еще быстрее.

Роботы-переборщики улучшают сборку печатных плат. Машины каждый раз помещают детали в нужное место. Это снижает количество ошибок, таких как кривые детали и плохая пайка. Вы получаете больше хороших плат и лучшую электронику.

Вы можете увидеть хорошие результаты от высокоскоростной автоматизации захвата и сборки печатных плат в ваших цифрах и прибыли.

Автоматизация пайки оплавлением

Пайка оплавлением приклеивает детали к печатной плате. Для плавления паяльной пасты используются печи с разными нагревательными зонами. Автоматизация обеспечивает точный контроль тепла. Вы следите за тем, чтобы каждый стык стал достаточно горячим, чтобы хорошо склеиться.

• Автоматическая пайка оплавлением снижает количество ошибок. Вам не нужно так сильно прикасаться к доскам.

• Вы получаете прочные паяные соединения на каждой плате. Это продлит срок службы ваших досок и потребует меньше ремонта.

• Вы можете обрабатывать более крупные детали и устройства поверхностного монтажа на одной линии. Это позволит вашему заводу работать лучше.

Автоматизация пайки оплавлением также снижает затраты на рабочую силу. Вам не нужно столько рабочих, чтобы наблюдать за процессом. Вы можете потратить больше времени на проверку качества и улучшение ситуации.

Автоматизируя эти основные шаги в pcba, вы работаете быстрее и точнее. Вы также сэкономите деньги и сделаете свои доски более надежными.

Автоматизированная проверка и тестирование в PCBA

AOI и AXI в PCB автоматизации сборки

Вы можете улучшить процесс изготовления печатных плат с помощью автоматизации проверки. Автоматический оптический контроль (AOI) и автоматизированный рентгеновский контроль (AXI) помогут вам быстро обнаружить проблемы. AOI использует камеры для поиска проблем с поверхностями, таких как отсутствующие детали, плохие паяные соединения или непрямые детали. AXI заглядывает внутрь платы, чтобы найти скрытые проблемы, которые AOI не видит.

Системы AOI проверяют плату менее чем за 10 секунд. AXI требует больше времени, но находит внутренние проблемы в твердых платах. AOI стоит дешевле и хорошо работает для обычных плат. AXI хорош для плат с большим количеством деталей и сложной конструкцией.

Автоматизация контроля помогает работать быстрее и лучше. AOI находит такие проблемы, как недостаточное количество припоя, слишком много припоя и шарики припоя. Вы получаете быструю обратную связь, поэтому можете исправить ситуацию, прежде чем она станет хуже. AXI помогает соблюдать правила качества, обнаруживая скрытые проблемы. Обе системы сохраняют данные, поэтому вы можете проверить их позже и следовать правилам.

Автоматизация внутрисхемного и функционального тестирования

Вы можете использовать автоматизацию для тестирования, чтобы убедиться, что ваша плата работает правильно. Внутрисхемное тестирование (ICT) проверяет, подключены ли электрические части, и выявляет проблемы на ранней стадии. Функциональное тестирование позволяет убедиться, что плата выполняет свою работу. Автоматизация ускоряет тестирование и ускоряет работу.

Системы автоматизированного тестирования сразу собирают данные и связывают результаты с каждой платой. Вы можете отслеживать каждую печатную плату и получать отчеты об испытаниях для проверок или ремонта. Цифровые инструменты помогут вам увидеть закономерности и улучшить доски. Каждый раз проводить одинаковое тестирование означает меньше ошибок, меньше исправлений и люди больше доверяют вашим продуктам.

Заключительные проверки и автоматическое тестирование обеспечат безопасность вашего бренда. Хорошие доски означают меньше ремонтов и более счастливых клиентов.

Автоматизация контроля и испытаний дает вам больше хороших плат, ускоряет работу и повышает качество. Вы можете устранить проблемы до того, как они покинут завод, и продлить срок службы вашей продукции. Автоматизированные системы помогут вам следовать правилам и обеспечить бесперебойную работу вашего процесса печатной платы.

PCB Автоматизация разделения и упаковки

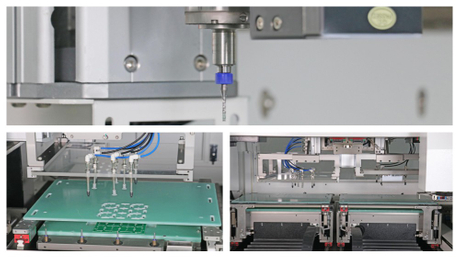

Автоматизированные системы разделения панелей PCB

Вы можете ускорить производство печатных плат с помощью автоматизированных систем разделения панелей . Эти машины очень точно вырезают печатные платы из панелей. Вам не придется резать вручную, что может привести к ошибкам и потерям. Автоматизированные системы используют лазерную резку, искусственный интеллект и полную автоматизацию. Лазерная резка делает края гладкими и меньше беспорядка. ИИ помогает спланировать лучший способ резки, чтобы вы использовали меньше материала и тратили меньше отходов. Полностью автоматизированные системы работают быстро и легко вписываются в ваш завод.

Автоматизированные системы депанели помогут вам сэкономить деньги. Одна машина может выполнять работу многих людей. Вы можете позволить работникам выполнять другую важную работу. Автоматическая загрузка и разгрузка означает меньше прикосновений вручную. Видеокамеры проверяют каждый разрез, чтобы убедиться в его правильности. Вы можете быстро настроить задания с помощью специального программного обеспечения, чтобы не терять время.

Автоматизированное депанелинг также полезно для окружающей среды. Лазерная резка создает меньше беспорядка и требует меньше энергии. Вы используете больше материалов и меньше выбрасываете.

Автоматизированные системы разделения панелей делают производство печатных плат быстрее, чище и надежнее. Вы можете сделать свою фабрику лучше и повысить качество.

Автоматизированная упаковка PCBA

Вы можете улучшить производство печатных плат с помощью автоматизированной упаковки. Роботы и конвейеры снова и снова выполняют одну и ту же работу, поэтому вам нужно меньше рабочих. Автоматизированное производство печатных плат позволяет упаковывать платы каждый раз быстро и одинаково. Вы можете быстро изменить способ упаковки вещей, сохраняя гибкость и продолжая работать быстро. Данные с линии помогают устранить проблемы до того, как они перестанут работать.

• Автоматизированная упаковка позволяет производить больше плат за меньшее время.

• Роботы работают постоянно, поэтому вы успеваете сделать больше.

• Считыватели штрих-кодов отслеживают детали и помогают проверять качество.

• Автоматизированное тестирование проверяет исправность каждой платы.

Используя автоматизацию упаковки, вы платите меньше за каждую доску. Изготовление 1000 печатных плат обходится дешевле, чем изготовление всего лишь 10. Автоматизированная упаковка помогает производить больше плат и снижать затраты. Вы каждый раз получаете одни и те же хорошие доски и отправляете их быстрее.

Автоматизация упаковки печатных плат улучшает работу вашего завода и экономит деньги. Вы можете выполнять большие заказы, меньше тратить и доставлять продукцию вовремя.

Вы получаете максимальную помощь от автоматизации печати паяльной пасты, подбора и размещения, пайки оплавлением, проверки, снятия панелей и упаковки. Эти шаги сделают вашу фабрику быстрее, а ваши платы — лучше. Автоматизация помогает вам тратить меньше денег и делать больше хороших досок. Ваше производство стабильно, и при необходимости вы можете изготовить больше досок. Вы можете выполнить заказы вовремя, приложив меньше усилий.

Автоматизация использует интеллектуальные машины и искусственный интеллект, чтобы предотвратить ошибки и обеспечить работоспособность вашей линии.

Если вы хотите идти в ногу с другими, вам следует использовать автоматизацию для этих важных шагов.

Часто задаваемые вопросы

В чем основное преимущество автоматизации PCBA шагов?

Автоматизация ускоряет производство и повышает качество. Машины каждый раз повторяют одну и ту же задачу. Это означает меньше ошибок и меньше денег, потраченных на ремонт досок.

Можете ли вы использовать автоматизацию для небольших партий PCBA?

Вы также можете использовать автоматизацию для небольших партий. Машины помогают поддерживать высокое качество. Возможно, вы не сэкономите столько денег, но ваши доски окажутся устойчивыми.

Как автоматизированная проверка улучшает качество PCBA?

Автоматизированная проверка быстро обнаруживает проблемы. Вы можете устранить проблемы до того, как платы покинут завод. Это дает вам больше хороших досок и меньше досок, отправляемых обратно.

Стоит ли вкладывать средства в автоматическую упаковку?

Автоматизированная упаковка экономит время и трудозатраты. Роботы быстро упаковывают доски и делают каждую упаковку одинаковой. Вы отправляете заказы вовремя и тратите меньше.
