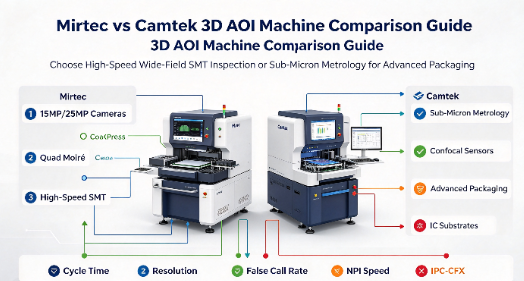

Стандартизация миниатюрных компонентов (метрика 0201 и ниже) и сложных пакетов ИС сделала трехмерный автоматизированный оптический контроль (AOI) обязательным средством обеспечения качества, сместив фокус с обнаружения базовых дефектов на расширенную метрологию, устранение ложных вызовов и плавную интеграцию данных. Производители PCBA сталкиваются с критическим компромиссом между производительностью проверки (временем цикла) и абсолютной точностью измерений. Высокий уровень ложных вызовов создает вторичные узкие места на станциях ручного просмотра, сводя на нет преимущества скорости линии SMT, в то время как массивные полезные данные изображений могут перегружать заводские ИТ-сети. Выбор между Mirtec и Camtek 3D AOI Machine требует анализа их различных оптических архитектур, программных экосистем, требований к ИТ-инфраструктуре и согласования с конкретными производственными средами (например, кроссовер с большим количеством смешанных/малых объемов и усовершенствованный кроссовер по производству полупроводниковой упаковки).
Оптическая архитектура: компания Mirtec использует нисходящие камеры сверхвысокого разрешения (до 25 МП) в сочетании с многочастотной муаровой проекцией, оптимизирующей быстрый полный осмотр SMT.
Фокус на метрологии: Camtek использует свои глубокие корни в области полупроводников и современного контроля упаковки, предлагая превосходные метрологические возможности для очень сложных подложек и микровыступов.
Влияние на доходность: обе платформы используют искусственный интеллект для фильтрации ложных вызовов, но их рабочие процессы программирования, контроль версий и системы управления библиотеками определяют, насколько быстро внедрение нового продукта (NPI) достигает оптимальной доходности.
Фактор принятия решения: Mirtec обычно предпочитают для традиционных высокоскоростных сред SMT, тогда как машина Camtek 3D AOI превосходно работает в гибридных средах, требующих точности полупроводникового уровня и усовершенствованной обработки подложек.
Оглавление

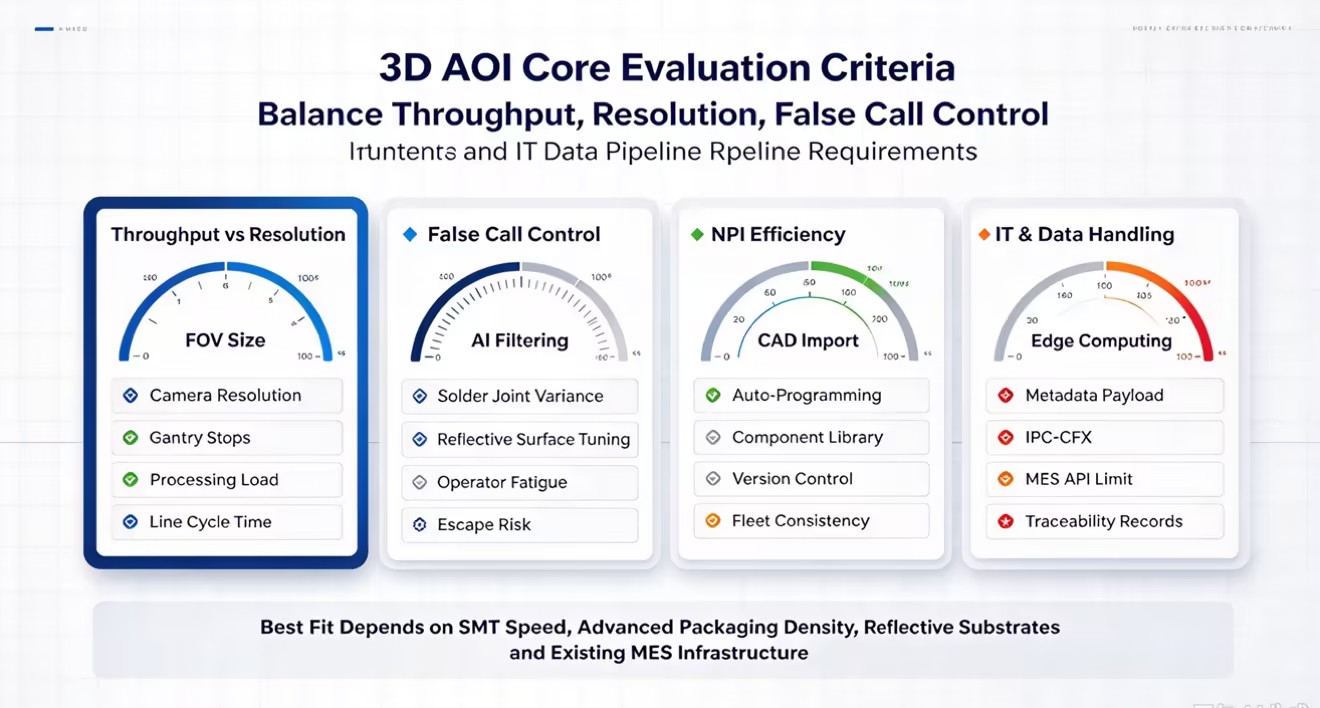

Физические ограничения поля зрения (FOV) и скорости захвата изображения определяют базовую производительность любой системы оптического контроля в заводских условиях. Разрешение камеры напрямую влияет на вашу способность проверять плотно заполненные платы, не замедляя работу всей производственной линии. Датчики с большим количеством мегапикселей захватывают большую физическую область за один кадр. Это уменьшает общее количество механических остановок, которые портал должен сделать на PCB. Однако обработка больших файлов изображений требует огромных вычислительных мощностей. Вы должны сбалансировать необходимость субмикронного разрешения со строгими требованиями ко времени цикла линии SMT. Если инспекционная машина не успевает за перегрузочным оборудованием, она сразу же становится основным узким местом на заводе.
Разрешение камеры | Размер поля зрения (FOV) | Портальные упоры на доску | Обработка нагрузки | Идеальное применение |
|---|---|---|---|---|
12 мегапикселей | Маленький | Высокий | Низкий | Legacy SMT, платы низкой плотности |
15 мегапикселей | Середина | Середина | Умеренный | Стандартное смешанное производство SMT |
25 мегапикселей | Большой | Низкий | Высокий | Высокоскоростная мобильная связь с высокой плотностью размещения PCBA |
Истинная цена ложного вызова выходит далеко за рамки нескольких секунд, которые требуются оператору для его устранения на ремонтной станции. Чрезмерное количество ложных сигналов существенно влияет на эффективность труда и вызывает сильную усталость оператора. Когда технические специалисты тратят свою смену на устранение сотен дефектов, у них развивается тревожная усталость. Это психологическое состояние, при котором операторы начинают механически утверждать флаги без тщательной проверки. Это резко увеличивает риск того, что настоящие дефекты ускользнут от станции ручной проверки и доберутся до конечного потребителя. Эффективная система проверки подавляет ложные вызовы на алгоритмическом уровне. Это гарантирует, что люди-операторы взаимодействуют только с реальными аномалиями, требующими критического инженерного подхода.
В условиях смешанного производства требуется быстрое внедрение новых продуктов (NPI). Эффективность автономного программирования, возможности автоматической настройки и централизованные библиотеки компонентов определяют, насколько быстро новая плата переходит от стадии САПР к полноценному производству. Если программистам придется вручную определять окна проверки и пороговые значения высоты для каждого уникального компонента, время цикла NPI резко возрастет. Современные системы предлагают надежный контроль версий. Это позволяет инженерам-технологам беспрепятственно управлять библиотеками проверок на нескольких машинах. Настроенный алгоритм в строке 1 должен вести себя идентично при развертывании в строке 4.
Современная 3D-метрология ежедневно генерирует терабайты необработанных данных изображений. Надежные конвейеры данных обрабатывают эти огромные файлы, не вызывая тайм-аутов сети или регулирования сервера. Когда система контроля пытается передать несжатые трехмерные данные облака точек в централизованную систему управления производством (MES), она легко превосходит стандартные гигабитные сети. Заводам требуются интеллектуальные решения для периферийных вычислений, которые сжимают данные, извлекают только необходимые метрологические метаданные и эффективно передают их. Неспособность оптимизировать этот конвейер данных приводит к ограничениям скорости HTTP 429 API, отбрасыванию пакетов и неполным записям отслеживания.
Компания Mirtec подходит к оптическому контролю, уделяя особое внимание максимальному увеличению поля зрения, не жертвуя при этом детализацией на микронном уровне. Их запатентованная технология камеры использует датчики сверху вниз с разрешением от 15 до 25 МП в сочетании с высокоскоростными интерфейсами CoaXPress. Такая огромная плотность пикселей позволяет системе захватывать высокодетализированные изображения метрических компонентов 0201 на широкой физической территории за один триггер. За счет сокращения количества перемещений гентри, необходимых для покрытия стандартного PCBA, системы Mirtec поддерживают высокую скорость контроля. Интерфейс CoaXPress гарантирует, что массивная полезная нагрузка данных с камеры достигнет процессора с почти нулевой задержкой. Это обеспечивает идеальную синхронизацию оборудования с программным анализом.
Для получения точных трехмерных измерений высоты компания Mirtec использует технологию цифрового многочастотного четырехчастотного муара. Система проецирует сложные узоры бахромы на PCBA под четырьмя разными углами. Когда эти узоры накладываются на компоненты и паяные соединения, камеры фиксируют фазовые сдвиги на полосах. Затем программное обеспечение рассчитывает точную трехмерную топологию платы. Этот метод эффективно выявляет дефекты компланарности на микросхемах типа «крыло чайки», измеряет объем паяльной пасты и обнаруживает поднятые выводы, которые проходят стандартный 2D-контроль. Многочастотный подход позволяет системе точно измерять как поверхности с высокой отражающей способностью, так и темные, светопоглощающие тела компонентов.
Программный пакет Intelli-Sys управляет оборудованием Mirtec, активно используя алгоритмы глубокого обучения для решения сложных задач проверки. Традиционные алгоритмы, основанные на правилах, борются с естественными различиями во внешнем виде паяных соединений. Компания Mirtec обучает свои модели искусственного интеллекта на обширных наборах данных о приемлемых и дефектных паяных соединениях. Это позволяет системе принимать тонкие решения, имитируя человеческое суждение. Программное обеспечение оснащено усовершенствованным оптическим распознаванием символов (OCR). Это оптическое распознавание символов на базе искусственного интеллекта считывает номера деталей, выгравированные лазером на корпусах микросхем с высокой отражающей способностью, даже если остатки флюса или плохое освещение частично затеняют текст. Это обеспечивает строгую отслеживаемость компонентов на всех этапах производства.
Машина Camtek 3D AOI подходит к контролю с точки зрения метрологии, на которую в значительной степени влияют глубокие корни компании в производстве полупроводников. Сенсорная технология обеспечивает субмикронную точность, что имеет решающее значение при проверке микровыступов, медных столбиков и поверхностей штампов с высокой отражающей способностью. Camtek использует специализированные методы освещения и конфокальные или интерферометрические датчики для сбора точных топографических данных. Это позволяет системе измерять объекты, физически слишком маленькие или слишком отражающие, чтобы стандартные системы проекции интерференционных полос могли точно определить их. Основное внимание по-прежнему уделяется абсолютной повторяемости измерений, а не просто высокоскоростному обнаружению дефектов.
Camtek обладает явными структурными преимуществами при проверке современной упаковки, подложек микросхем и плат межсоединений высокой плотности (HDI). Эти подложки характеризуются чрезвычайно высокой степенью коробления, золотыми подушечками с высокой отражающей способностью и микроскопической геометрией следов. Camtek калибрует свои оптические механизмы специально для обработки зеркального отражения чистого кремния и полированных металлов. Системы подачи материала внутри машины транспортируют ультратонкие или гибкие подложки, не вызывая напряжения или вибрации. В противном случае вибрация исказила бы субмикронные метрологические данные. Это делает платформу очень подходящей для гибридных производственных сред, объединяющих SMT и сборку полупроводников.
Категоризация дефектов в системе Camtek выходит за рамки простых показателей «прошел/не прошел». Запатентованное программное обеспечение напрямую интегрируется с системами управления производительностью на уровне полупроводников. Он классифицирует дефекты на основе сложных морфологических правил и исторических данных об урожайности. При проверке тысяч микровыступов на одной подложке система объединяет метрологические данные для выявления системных отклонений процесса. Например, он может обнаружить небольшое изменение концентрации гальванической ванны задолго до того, как возникнут серьезные дефекты. Такая упреждающая обработка данных позволяет инженерам-технологам динамически настраивать предшествующее оборудование, поддерживая высокую производительность при производстве чрезвычайно дорогой современной упаковочной продукции.
Обе системы могут обнаруживать общие дефекты SMT, но их сильные стороны различаются. Mirtec использует технологию Quad Moiré для быстрого обнаружения поднятых выводов и надгробий на стандартных PCB, а Camtek фокусируется на детальном измерении микромасштабных характеристик припоя и сложных современных подложек.
Высокие компоненты могут создавать тени, которые скрывают близлежащие мелкие компоненты во время 3D-контроля. Mirtec использует несколько проекторов и боковых камер для проверки этих скрытых областей, а Camtek использует специализированную оптику и фокусное сложение по оси Z. Оба подхода помогают уменьшить «слепые зоны» на платах с высокой плотностью размещения.
ИИ помогает сократить объем ручного программирования и улучшить классификацию дефектов. Mirtec специализируется на быстрой настройке ИИ для стандартных компонентов SMT и производственных линий, а Camtek использует ИИ для более сложного анализа дефектов на полупроводниковых подложках. Это поддерживает различные потребности контроля и производственные среды.
Обе системы предоставляют централизованные инструменты для управления программами проверки и библиотеками компонентов на нескольких машинах. Mirtec фокусируется на быстром совместном использовании библиотек между линиями SMT, а Camtek обеспечивает подробный контроль версий, записи аудита и разрешения пользователей для производственных сред, требующих строгой прослеживаемости.
Техническая особенность | Миртек 3D AOI | Камтек 3D AOI |
|---|---|---|
Основное приложение | Высокоскоростной SMT, от стандартного до сложного PCBA | Усовершенствованная упаковка, подложки для микросхем, HDI |
Оптическое ядро | 15 МП/25 МП CoaXPress + Quad Moiré | Субмикронные конфокальные/интерферометрические датчики |
Уменьшение теней | 8 проекций + 4 боковые камеры | Усовершенствованные оптические двигатели и фокальное стекирование |
ИИ Фокус | Вариант паяного соединения, OCR, быстрый NPI | Классификация морфологических дефектов, анализ текучести |
Интеграция данных | Стандарт MES, соответствие IPC-CFX | Системы управления выходом полупроводников |
Системы с замкнутым контуром соединяют AOI с SPI, системой Pick-and-Place и другим производственным оборудованием. Когда AOI обнаруживает повторяющиеся ошибки размещения, система может отправить корректирующие данные вверх по течению. Mirtec фокусируется на коммуникации M2M внутри линий SMT, а Camtek связывает данные контроля с более широкими системами управления производительностью для усовершенствованной упаковки.
3D-системы AOI генерируют большие объемы изображений и данных измерений, что может увеличить нагрузку на сеть. Mirtec использует периферийные вычисления для локальной обработки данных и отправки ключевых результатов проверки в MES, а Camtek использует сжатие данных для управления подробными записями проверки полупроводников. Оба подхода помогают снизить нагрузку на сеть, сохраняя при этом важные производственные данные.
И Mirtec, и Camtek отправляют данные проверок в заводские системы для анализа качества и отслеживания. Mirtec предоставляет визуальные информационные панели для типов дефектов, ложных вызовов и производительности оборудования, а Camtek уделяет больше внимания подробному SPC и долгосрочным тенденциям метрологии. Эти инструменты помогают инженерам выявлять изменения в процессах и улучшать качество продукции.
Запланируйте демонстрацию тестов с использованием самой сложной PCBA, включая заведомо неисправную плату, чтобы оценить фактическое время программирования и скорость обнаружения дефектов.
Проанализируйте текущие показатели ложных вызовов и классифицируйте их по типам компонентов, чтобы определить конкретные оптические слепые зоны на существующей линии SMT.
Оцените пропускную способность заводской сети и ограничения MES API вместе со своим ИТ-отделом, чтобы убедиться, что инфраструктура способна непрерывно обрабатывать полезную нагрузку 3D-метрологических данных.
Протестируйте программное обеспечение для автономного программирования во время оценки поставщика, чтобы определить точное время, необходимое для создания новой библиотеки компонентов с нуля.
Ответ: Компания Mirtec использует нисходящие камеры сверхвысокого разрешения в сочетании с многочастотной муаровой проекцией для высокоскоростного широкоугольного контроля SMT. Camtek использует специализированные конфокальные или интерферометрические датчики, разработанные для субмикронной метрологии, уделяя особое внимание исключительной точности полупроводников и современных упаковочных материалов.
Ответ: Camtek обрабатывает поверхности с высокой отражающей способностью, используя передовые оптические механизмы и специализированные методы освещения, откалиброванные для зеркального отражения. Это позволяет датчикам собирать точные топографические данные о голом кремнии, полированных металлах и микровыступах без потери данных, обычно вызываемой бликами в стандартных проекционных системах.
О: Миртек, как правило, лучше подходит для сред с большим количеством смешанных продуктов и небольшими объемами. Программное обеспечение Intelli-Sys и автоматическое программирование на базе искусственного интеллекта позволяют быстро внедрять новые продукты. Возможность быстрой настройки алгоритмов и развертывания централизованных библиотек компонентов значительно сокращает время настройки при частых сменах линий.
О: Компания Mirtec смягчает эффекты теней, используя многокамерную архитектуру, обычно состоящую из 8 проекционных и 4 боковых камер. Когда высокий компонент блокирует проекцию края сверху вниз, боковые камеры фиксируют затененные области, обеспечивая полную проверку соседних компонентов меньшего размера.
А: Да. Чтобы предотвратить регулирование сети и тайм-ауты API, обе системы используют периферийные вычисления для локальной обработки необработанных данных изображения. Они сжимают огромные трехмерные облака точек в легкие полезные метаданные, передавая в MES только необходимые показатели «прошел/не прошел» и данные о высоте по стандартным протоколам.
Ответ: ИИ снижает количество ложных вызовов, заменяя жесткие, основанные на правилах пороговые значения моделями глубокого обучения, обученными на обширных наборах данных о приемлемых и дефектных суставах. ИИ понимает естественные, приемлемые отклонения во внешнем виде припоя, что позволяет ему точно классифицировать сложные аномалии, которые вызывают ложные срабатывания в традиционных алгоритмах.
