Сборки печатных плат высокой плотности (PCBA) в электромобилях (EV), передовых системах помощи водителю (ADAS) и аэрокосмической отрасли выводят традиционный автоматизированный оптический контроль (AOI) на предельную точку. Уменьшение шага компонентов и перегруженная компоновка плат превращают ложные вызовы и узкие места во времени цикла в серьезные угрозы для эффективности линии. Крупные производители должны балансировать бездефектное производство с высокими показателями производительности. Выбор неправильной архитектуры проверки приводит к исключению микродефектов в полевых условиях или к массовым ручным переработкам из-за алгоритмических ложных срабатываний.
Машина AOI служит структурным привратником в линейке технологий поверхностного монтажа (SMT). Он объединяет проверку паяльной пасты (SPI) и внутреннюю проверку, работая вместе с внутрисхемным тестированием (ICT) для обеспечения надежности платы. Платы, прошедшие электрические испытания, по-прежнему могут скрывать краевые паяные соединения, которые выходят из строя при термоциклировании. Структурная валидация является обязательной. В этой оценке показано, как экосистемы машин Mirtec и Omron AOI справляются с производственными реалиями 2026 года, уделяя особое внимание аппаратному обеспечению, программному обеспечению искусственного интеллекта и заводской интеграции.
Пропускная способность по сравнению с экосистемой: Mirtec превосходит других по производительности и сокращению времени цикла за счет одновременного контроля сверху и снизу, в то время как Omron доминирует в замкнутых экосистемах с нулевым дефектом, соединяющих SPI, AOI и AXI.
Зрелость искусственного интеллекта: платформа INTELLI-PRO от Mirtec 2026 года предлагает агрессивную классификацию дефектов на основе искусственного интеллекта и быстрое программирование для внедрения новых продуктов (NPI).
Прецизионное наведение: изображения высокого разрешения компании Omron специально разработаны для отраслей со строгими требованиями (автомобильная/медицинская промышленность), где абсолютная прозрачность и моделирование исторических данных не подлежат обсуждению.
Фактор принятия решения: выбор зависит от того, отдает ли производственная линия приоритетное значение скорости автономного контроля и быстрой переналадке или глубокому межмашинному управлению процессом (M2M).
Оглавление
Выбор машины AOI требует большего, чем просто сравнение скорости контроля. Производителям следует учитывать время цикла, проверку мелких компонентов, частоту ложных вызовов и заводскую интеграцию.
Машина AOI должна идти в ногу с линией SMT. Если размещение занимает 20 секунд, а проверка — 35 секунд, AOI становится узким местом производства. При оценке пропускной способности сравнивайте скорость захвата поля зрения, время обработки изображения и время перемещения платы.
Современные PCBA часто используют метрические компоненты 0201 и плотные макеты. Высокие конденсаторы и разъемы могут создавать тени, скрывающие близлежащие компоненты. 3D-проекция и многоугольные камеры помогают более точно осмотреть эти сложные участки.
Высокая частота ложных вызовов (FCR) увеличивает необходимость ручного контроля и замедляет производство. Это также может вызвать утомление оператора и увеличить риск пропуска реальных дефектов. Стабильные алгоритмы и фильтрация искусственного интеллекта позволяют сократить количество ненужных ложных вызовов, сохраняя при этом обнаружение дефектов.
Современные машины AOI должны подключаться к MES и другим производственным системам. Поддержка IPC-CFX позволяет обмениваться данными проверки по всему заводу для мониторинга производительности, отслеживания дефектов и улучшения процессов.
Фактор | Что проверить |
|---|---|
Скорость проверки | Время цикла и скорость захвата поля зрения |
Маленькие компоненты | 0201 метрическая и плотная проверка PCB |
Ложные вызовы | FCR и AI-фильтрация |
3D-инспекция | Уменьшение теней и измерение высоты |
Интеграция | Совместимость IPC-CFX и MES |
Миртек фокусируется на высокоскоростном контроле и сокращении времени цикла. Такие системы, как MV-6TB, могут одновременно проверять верхнюю и нижнюю часть PCBA. Это устраняет необходимость переворачивать доску или использовать вторую машину AOI, помогая процессу проверки идти в ногу с высокоскоростными линиями SMT.
Ключевые особенности оборудования
Особенность | Основное преимущество |
|---|---|
Верхняя и нижняя проверка | Сокращает время цикла проверки |
Камеры 15–25 МП | Делает подробные изображения PCB. |
Боковые камеры | Обнаруживает скрытые паяные соединения и J-образные выводы |
3D-муаровая проекция | Измеряет высоту и объем припоя |
Система линейного привода | Снижает вибрацию при быстром сканировании. |
Миртек использует платформу INTELLI-PRO для улучшения классификации дефектов и сокращения ручного программирования. Глубокое обучение помогает отделить реальные дефекты от обычных изменений цвета PCB, деформации и компонентов. OCR на основе искусственного интеллекта также позволяет считывать сложную маркировку компонентов, а автоматическое программирование на основе CAD помогает быстрее создавать программы проверки для новых продуктов.
Основные преимущества программного обеспечения
Классификация дефектов на основе искусственного интеллекта
Меньше ненужных ложных звонков
Компонент оптического распознавания символов с расширенными возможностями искусственного интеллекта
Более быстрое программирование на основе САПР
Сокращение времени установки NPI
Архитектура машины Omron AOI построена на абсолютной точности и детерминированном контроле качества. Omron решает проблему затенения с помощью сложной системы захвата изображений под разными углами и улучшенной последовательности освещения. Используя несколько проекторов, проецирующих полосы с фазовым сдвигом под разными углами, система реконструирует бестеневую 3D-модель платы. Эта возможность оказывается необходимой при проверке сложной геометрии, плотно расположенных радиочастотных экранов или микрокомпонентов, расположенных в непосредственной близости от высоких разъемов.
Этот уровень полной прозрачности нацелен на производство электромобилей и ADAS. В автомобильной отрасли с жестким регулированием один-единственный ускользнувший дефект может привести к катастрофическому выходу из строя тормозной системы или автономного навигационного блока. Спецификации аппаратного обеспечения и функции глубокой прослеживаемости позволяют добиться отсутствия дефектов в продукции. Высота, объем и площадь каждого паяного соединения измеряются, записываются и привязываются к серийному номеру платы. Это обеспечивает неизменяемую цифровую запись качества для проверок соответствия и гарантийных претензий.
Вместо того, чтобы полностью полагаться на искусственный интеллект «черного ящика» при принятии решений, Omron делает упор на алгоритмическую стабильность. В системе используются высокостабильные детерминированные алгоритмы, обеспечивающие повторяемую точность в ходе нескольких производственных циклов. Инженеры в регулируемых отраслях предпочитают детерминированные модели, поскольку они могут математически точно доказать, почему машина вышла из строя конкретного соединения. Прозрачность логики принятия решений способствует анализу первопричин и проверке процессов.
Omron соединяет системы SPI, AOI и AXI посредством межмашинной связи (M2M) для лучшего управления процессом. SPI проверяет паяльную пасту, AOI проверяет видимые компоненты и паяные соединения, а AXI обнаруживает скрытые дефекты под BGA и BTC. Обмениваясь данными контроля в этих системах, производители могут раньше выявлять изменения в процессе, устранять проблемы с размещением и повышать выход продукции с первого прохода. Прямая оценка: машина Mirtec против машины Omron AOI

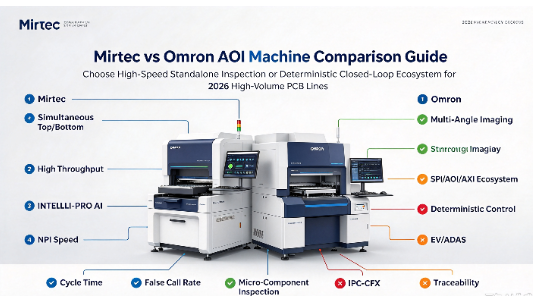

Компания Mirtec использует одновременную проверку сверху и снизу, чтобы сократить время обработки и увеличить производительность, что делает ее подходящей для крупносерийного производства. Omron использует многоугольную визуализацию и несколько проекторов, что может потребовать больше времени для проверки, но обеспечивает лучшую видимость вокруг плотных и сложных компонентов. Mirtec хорошо подходит для более плоских и однородных плат, тогда как Omron больше фокусируется на сложных платах, где важен детальный 3D-контроль.
Таблица технического сравнения: Mirtec и Omron | ||
Метрика оценки | Миртек AOI Архитектура | Омрон AOI Архитектура |
|---|---|---|
Основная философия | Максимальная пропускная способность и быстрая переналадка. | Точность с нулевым дефектом и детерминированный контроль. |
Скорость проверки | Исключительно быстро (одновременно верх/низ). | Умеренный (многоракурсный, многофазный захват). |
Классификация дефектов | Агрессивный искусственный интеллект и глубокое обучение (INTELLI-PRO). | Детерминированные алгоритмы со структурной логикой. |
Экосистемная интеграция | Мощный автономный узел со стандартными каналами MES. | Глубокая встроенная петля M2M с Omron SPI/AXI. |
Идеальная среда | Широкий ассортимент бытовой/промышленной электроники. | Строго регулируемая автомобильная (EV/ADAS), медицинская, аэрокосмическая промышленность. |
Уменьшение затенения | Боковые камеры и 3D-муаровая проекция. | Мультипроекторная реконструкция фазовых полос. |
Философия программного обеспечения двух производителей существенно расходится. Миртек продвигает агрессивную интеграцию искусственного интеллекта для быстрого принятия решений. Нейронная сеть берет на себя тяжелую работу по различению функционального, но слегка окисленного паяного соединения и настоящего дефекта холодной пайки. Это значительно снижает нагрузку на программистов, лежащих на инженерах-технологах, позволяя им сосредоточиться на оптимизации линии, а не на настройке пороговых значений проверки.
Компания Omron специализируется на детерминированном управлении процессами на основе данных. Хотя Omron использует искусственный интеллект для конкретных задач, таких как оптическое распознавание символов и первоначальная настройка, основные измерения основаны на абсолютных геометрических данных. При обработке PCB деформации и изменений цвета компонентов искусственный интеллект Mirtec плавно адаптируется к визуальным различиям. Компания Omron устраняет коробление посредством физической компенсации по оси Z и строгого трехмерного топологического картирования. Это гарантирует, что измерения остаются математически верными независимо от прогиба подложки.
Оценка стратегии развертывания требует рассмотрения более широкой линии SMT. Миртек работает как мощный автономный узел. Он эффективно подключается к устаревшим платформам MES через стандартные протоколы, такие как SECS/GEM или MQTT, и соответствует стандарту IPC-CFX. Он служит отличным выбором для включения в существующую линию, состоящую из оборудования разных производителей, без необходимости капитального ремонта программного обеспечения.
Сила Омрона увеличивается при его развертывании в составе полной линии Омрона SPI/AOI/AXI. Собственная связь M2M устраняет трудности, связанные с совместимостью третьих сторон. Несмотря на то, что компания Omron интегрируется с оборудованием SMT других производителей, величайшая ценность их программной экосистемы раскрывается при контроле всей цепочки проверок. Конкурируя с другими лидерами рынка, такими как Saki и Viscom, Mirtec выигрывает по автономной скорости и адаптивности искусственного интеллекта. Компания Omron ведет жесткую конкуренцию в области комплексного управления технологическими процессами и отслеживаемости на автомобильном уровне.
Установка 3D-машины AOI предполагает нечто большее, чем просто добавление нового оборудования. Обучение операторов, калибровка и интеграция программного обеспечения могут повлиять на точность контроля и стабильность производства.
Система искусственного интеллекта Mirtec и подключенная инспекционная платформа Omron требуют надлежащего обучения. Операторы должны понимать результаты дефектов, процедуры проверки и настройки системы, чтобы избежать неправильных корректировок или пропущенных предупреждений.
Вибрация и изменения температуры могут со временем повлиять на камеры, проекторы и измерения по оси Z. Регулярная калибровка помогает поддерживать точность проверки и предотвращает увеличение количества ложных вызовов или пропущенных дефектов.
Коды дефектов AOI должны быть правильно сопоставлены с заводской системой MES до начала производства. Производительность сети также должна поддерживать большие файлы 3D-проверки без замедления передачи данных или станций просмотра.
Установите четкие соглашения об уровне обслуживания поставщиков для технической поддержки.
Проверьте AOI на реальных серийных платах.
Сопоставьте AOI коды дефектов с MES.
Внедряйте новое программное обеспечение поэтапно.
Запланируйте регулярную калибровку оси Z.
Запустите эталонное тестирование, используя самую сложную систему высокой плотности PCBA на предприятии, чтобы проверить заявления обоих поставщиков относительно фактического уровня ложных вызовов.
Проведите аудит текущей инфраструктуры MES, чтобы определить готовность к приему данных IPC-CFX и обратной связи с обратной связью.
Оцените существующую структуру линий SMT, чтобы решить, обеспечивает ли автономный высокоскоростной узел или полная реконструкция экосистемы наилучшую операционную согласованность.
Потребуйте от обоих поставщиков продемонстрировать рабочий процесс программирования NPI в реальном времени, синхронизируя процесс от импорта САПР до стабильного рецепта проверки.
Ответ: Компания Mirtec уделяет особое внимание максимальной пропускной способности и быстрой настройке с использованием классификации дефектов на основе искусственного интеллекта и одновременного сканирования сверху и снизу. Omron уделяет особое внимание высокодетерминированной точности с нулевым дефектом и глубокой межмашинной интеграции экосистемы (M2M), что делает его идеальным для условий строгого регулирования.
Ответ: Настоящая проверка за один проход исключает необходимость механического переворачивания платы или прохождения ее через второй станок. Одновременный сбор оптических данных с обеих сторон значительно сокращает время обработки и общее время цикла, не позволяя узлу контроля создавать узкие места на высокоскоростных линиях размещения.
О: Да, оборудование Omron поддерживает стандартные отраслевые протоколы, такие как IPC-CFX и SECS/GEM, для интеграции со сторонними организациями. Однако самые передовые функции обратной связи с обратной связью, которые динамически корректируют параметры контроля на основе исходных данных, работают наиболее эффективно при использовании систем Omron SPI и AXI.
Ответ: Компания Omron, как правило, лучше подходит для производства электромобилей и ADAS. Эти отрасли требуют абсолютного отсутствия дефектов и неизменной отслеживаемости. Детерминированное 3D-моделирование Omron, многоугольное изображение без теней и глубокое отслеживание исторических данных идеально сочетаются со строгими проверками автомобильных нормативов.
Ответ: Современный ИИ использует нейронные сети глубокого обучения, обученные на миллионах изображений, для понимания контекстных вариаций. Вместо того, чтобы разрушать соединение на основе жестких объемных порогов, искусственный интеллект распознает приемлемые изменения цвета паяльной маски, коробления или незначительного окисления, отфильтровывая ложные срабатывания и одновременно обнаруживая истинные структурные дефекты.
О: Плановое техническое обслуживание включает регулярную калибровку оси Z с использованием сертифицированных артефактов для предотвращения дрейфа измерений, вызванного заводской вибрацией. Также требуется очистка оптических линз и окон проектора, проверка смазки линейного привода и мониторинг износа осветительных матриц LED, чтобы обеспечить стабильный захват изображения.
