Узкие места при выборе и размещении напрямую снижают рентабельность сборки печатных плат. Вы постоянно боретесь за баланс между скоростью укладки сырья, гибкостью переналадки и бескомпромиссным качеством продукции. Выбор неправильной технологической платформы для поверхностного монтажа приводит к огромным простоям, высокому проценту брака и ошибкам при размещении. Включение крупносерийной машины в смешанную среду гарантирует задержки в настройке. Использование гибкой платформы для устойчивого массового производства снижает вашу производительность.
Оценивать машины Panasonic и Mycronic SMT означает учитывать фактические производственные требования, долгосрочную надежность и совместимость линий. Panasonic обеспечивает стабильную сверхвысокую производительность при больших объемах печати. Mycronic обеспечивает быструю переналадку и исключительную гибкость компонентов для динамических графиков. Мы разберем их архитектурные различия, экосистемы программного обеспечения и совместимость линий, чтобы вы могли оптимизировать эффективность производства на основе реальных эксплуатационных данных.
Согласование производственного профиля: Panasonic обычно превосходно работает в средах с большими объемами и малым объемом смешивания (HVLM), требующих устойчивой сверхвысокой скорости пропускной способности, тогда как Mycronic спроектирован для гибкости и быстрой переналадки с большими объемами и малыми объемами (HMLV).
Программное обеспечение и экосистема: пакет программного обеспечения Mycronic отдает приоритет бесперебойному NPI (внедрению новых продуктов) и управлению запасами, а Panasonic PanaCIM фокусируется на управлении линиями на уровне предприятия и непрерывном мониторинге производства.
Реалии интеграции: Оценка любого станка SMT требует оценки совместимости с существующими трафаретными принтерами, печами оплавления и MES (системами управления производством), чтобы обеспечить бесшовную линейную или изолированную конфигурацию.
Поддержка и надежность со стороны поставщиков. Долгосрочный успех во многом зависит от глобальной сервисной сети производителя, условий соглашения об уровне обслуживания и надежности его оборудования в условиях постоянной эксплуатационной нагрузки.
Оглавление
Теоретическая скорость размещения обеспечивает базовое количество компонентов в час (CPH) согласно стандарту IPC-9850. Однако теоретический CPH редко отражает фактическую производительность завода. Настоящая эффективность производства зависит от коэффициента использования линий. Машина с производительностью 100 000 CPH ничего не значит, если она часами простаивает во время сложных настроек. Оценка машины SMT требует расчета реальной пропускной способности. Вы должны учитывать время передачи доски, задержки в распознавании меток и интервалы замены насадок. Среды с большими объемами требуют устойчивого CPH. Предприятия с высоким уровнем смешанного производства отдают приоритет сохранению высокой загрузки, несмотря на частые остановки производства. Когда вы запускаете непрерывную линию по производству автомобильных картонов, вам нужно, чтобы головка постоянно двигалась. Когда вы запускаете партии прототипов, вы хотите, чтобы машина снова заработала и заработала в течение нескольких минут после завершения задания.
Количество ежедневных смен продуктов определяет необходимую производительность питателя и скорость настройки программного обеспечения. На предприятии, где в смену производится десять различных сборок, время переналадки становится основным узким местом. Успех зависит от того, насколько быстро операторы смогут менять блоки питателей, загружать новые программы размещения и проверять значения компонентов. Машины с возможностью автономной настройки позволяют операторам готовить следующую работу во время выполнения текущей. Это значительно сокращает время простоя машины. Фидерная архитектура напрямую влияет на этот показатель. Громоздкие или сложные кормушки замедляют процесс перехода. Если ваши операторы тратят тридцать минут на сращивание ленты и проверку катушек для каждой новой работы, ваш коэффициент использования резко падает.
Высокие скорости укладки никогда не должны ухудшать качество продукции. Переделка густонаселенного PCB снижает надежность и приводит к потере рабочего времени. Современные платформы используют передовые системы машинного зрения, коррекцию ошибок в реальном времени и проверку компланарности для поддержания высокой эффективности размещения. Критерии успеха включают способность машины обнаруживать изогнутые выводы, проверять ориентацию компонентов перед размещением и автоматически корректировать небольшую деформацию платы. Процент отказов должен оставаться близким к нулю. Для этого требуется надежная механическая стабильность и точный контроль вакуума на кончике сопла. Упавший компонент или перекошенный резистор 0402 создают кошмар на станции автоматического оптического контроля (AOI).
Миниатюризация продолжает расширять возможности сборочного оборудования. Функциональная платформа должна обрабатывать микрокомпоненты, такие как метрические чипы 01005 и 0201, с абсолютной точностью. В то же время машина должна иметь большие разъемы необычной формы, тяжелые катушки индуктивности и высокие электролитические конденсаторы. Успех определяется способностью оборудования управлять этим обширным диапазоном компонентов, не требуя чрезмерного ручного вмешательства. Вам следует избегать нестандартных сопел или специализированных установочных головок, которые нарушают стандартный производственный процесс. Если на вашем станке требуется ручная замена головки для установки 45-мм BGA, вы теряете драгоценное производственное время.
Регулируемые отрасли, включая производство медицинского оборудования, аэрокосмическую и автомобильную промышленность, требуют строгого отслеживания на уровне компонентов. Критерии успеха включают способность программного обеспечения машины точно регистрировать, какая катушка компонента использовалась для определенного серийного номера платы. Для этого требуется бесшовная интеграция со сканерами штрих-кодов, интеллектуальными устройствами подачи и заводскими сетями MES. Система должна предотвращать загрузку оператором неправильной катушки. Он должен документировать весь процесс трудоустройства, чтобы соответствовать строгим отраслевым проверкам соответствия. Когда аудитор запрашивает историю размещения конкретного микроконтроллера, ваше программное обеспечение должно мгновенно сгенерировать этот отчет.
Panasonic разрабатывает свои платформы на основе технологии вращающихся головок и жесткой модульности. Основная философия сосредоточена на непрерывном, непрерывном размещении. Поворотные головки позволяют нескольким насадкам одновременно захватывать компоненты и размещать их в быстрой последовательности. Это позволяет избежать старт-стопного движения, присущего некоторым линейным системам. Этот механический подход сводит к минимуму вибрацию на высоких скоростях, обеспечивая постоянную точность при массовом производстве. Модульная конструкция позволяет предприятиям масштабировать свои линии путем добавления специальных модулей размещения или раздачи по мере увеличения объема. Вы строите линию, которая точно соответствует вашим требованиям к пропускной способности, не вкладывая при этом чрезмерных средств в ненужную гибкость.
Когда основной целью является устойчивое высокоскоростное размещение, архитектура Panasonic превосходна. Интеграция двухполосной обработки позволяет машине одновременно заполнять две одинаковые доски или асинхронно обрабатывать две разные доски. Это устраняет узкие места при передаче плат. Поворотные установочные головки сохраняют свои характеристики CPH даже при работе с плотной смесью стандартных пассивных компонентов. Жесткие портальные системы и усовершенствованные линейные двигатели приводят в движение установочные головки с агрессивным профилем ускорения. Вы максимизируете производительность на квадратный метр заводской площади. Если вам нужно разместить миллионы конденсаторов 0201 в неделю, эта архитектура легко справится с нагрузкой.
Panasonic интегрирует коррекцию размещения на основе искусственного интеллекта для обеспечения надежности в условиях постоянной эксплуатационной нагрузки. Машины отслеживают данные о размещении в режиме реального времени. Они автоматически адаптируются к микроскопическим изменениям в расположении платы или изменениям компонентов. В машиностроении основное внимание уделяется прочным, сверхпрочным отливкам, устойчивым к тепловому расширению и вибрации. Эта интеллектуальная связь распространяется на всю производственную линию. Машина передает данные обратно на трафаретный принтер, чтобы исправить смещения паяльной пасты, прежде чем они вызовут дефекты размещения. Вы получаете самокорректирующуюся линию, которая работает посменно с минимальным вмешательством оператора.
Интеллектуальная система подачи обрабатывает сыпучие компоненты для обеспечения бесперебойной работы. Panasonic использует возможности работы без сращивания. Операторы прикрепляют новую катушку компонентов к катушке с истекающим сроком годности, не останавливая машину. Тележки подачи позволяют осуществлять быструю замену. Операторы используют совершенно новый банк предварительно проверенных компонентов. Эта архитектура поддерживает непрерывное производство. Машина работает в течение нескольких дней или недель на одном семействе продуктов. Вы тратите меньше времени на разборку установки и больше времени на проталкивание плат через печь оплавления.
Экосистемы Panasonic процветают в средах, где объем диктует прибыльность. Контрактные производители и производители оригинального оборудования, производящие бытовую электронику, смартфоны, автомобильные модули управления и массивы освещения LED, получают огромную выгоду от этой архитектуры. Эти объекты нечасто переналаживаются и требуют постоянной надежности корпоративного уровня. Машины работают круглосуточно. Они представляют собой оптимальный выбор для стратегий крупнообъемного производства с малым ассортиментом продукции. Если ваш производственный график в пятницу выглядит таким же, как и в понедельник, Panasonic обеспечит вам необходимую стабильность.
Компания Mycronic подходит к сборке, уделяя особое внимание исключительной гибкости и программной настройке. Инженерная философия отдает приоритет возможности работать с любым компонентом на любой плате в любое время. Вместо того, чтобы полагаться на массивные вращающиеся головки, Mycronic использует очень маневренные установочные головки в сочетании со сложным набором инструментов. Эта архитектура интегрируется с запатентованной технологией струйной печати. Производственные предприятия наносят паяльную пасту «на лету» без необходимости использования специальных трафаретов для каждой новой версии платы. Вы исключаете задержки с закупкой трафаретов и начинаете создавать прототипы в тот же день, когда получаете пустые платы.
Система подачи Agilis обеспечивает оптимизацию переналадки компании Mycronic. В этих кормушках отсутствуют сложные движущиеся части. Они полагаются на машину для продвижения ленты. Операторы загружают новую катушку в устройство подачи за считанные секунды без использования инструментов и сращивания ленты. Программно-ориентированный подход обеспечивает комплексную настройку в автономном режиме. Операторы программируют машину, проверяют значения компонентов и загружают устройства подачи Agilis в магазины, пока машина активно производит другой продукт. Эта архитектура сводит к минимуму время простоя во время внедрения новых продуктов. Вы заменяете выполненную работу на новый прототип за считанные минуты, а не часы.
Mycronic использует передовые системы оперативного технического зрения. Камеры, установленные непосредственно на установочной головке, проверяют компоненты по мере их перемещения от устройства подачи к плате. Это избавляет от необходимости ездить к стационарной камере, смотрящей вверх, за стандартными деталями. Эта интеграция экосистемы распространяется на объединение платформы размещения с 3D-решениями Mycronic SPI и AOI. Машины обмениваются данными проверки. Они создают замкнутую систему, которая повышает общее качество линии и автоматически распознает потенциальные тенденции дефектов. Вы обнаружите ошибки размещения еще до того, как плата попадет в печь оплавления.
Платформы Mycronic обрабатывают широкий спектр типов компонентов, не требуя специальных установочных головок или обширной механической реконфигурации. Машины плавно переходят от размещения пассивных устройств 01005 к большим QFP, BGA и разъемам нечетной формы. Интеллектуальные наборы инструментов автоматически заменяют насадки за считанные секунды на основе программного обеспечения. Такая универсальность гарантирует сборку очень сложных плат с разнообразными спецификациями за один проход. Вам не нужно направлять платы на дополнительную станцию ручной сборки для деталей нестандартной формы.
Платформы Mycronic подходят для объектов, которым требуется максимальная гибкость по сравнению с необработанным CPH. Контрактные производители, специализирующиеся на аэрокосмической, оборонной, медицинской прототипировании и специализированных промышленных средствах управления, идеально подходят под этот профиль. В этих средах ежедневно выполняются многочисленные замены, создаются сложные платы небольшими партиями и постоянно вносятся изменения в конструкцию. Возможность перехода от одного сложного продукта к совершенно другому за считанные минуты делает эту архитектуру незаменимой для смешанных и небольших объемов операций. Если ваш производственный график меняется три раза в день, Mycronic обеспечит вращение ваших шпинделей.
Panasonic использует жесткие рамы и вращающиеся головки для обеспечения высокой скорости и точности размещения, что делает его пригодным для больших объемов стандартных компонентов. Mycronic имеет более низкую скорость обработки, но сохраняет стабильную точность при обработке более широкого спектра сложных компонентов. Оба используют передовые системы технического зрения для проверки компонентов и уменьшения дефектов размещения.
Panasonic использует подающие тележки, которые можно подготовить в автономном режиме, что хорошо подходит для повторяющегося крупносерийного производства. Mycronic использует устройства подачи Agilis и программную настройку для ускорения смены продукции. Он может импортировать данные САПР и спецификации, упрощать загрузку устройства подачи и ускорять производство первых изделий, что делает его более гибким для частой работы с NPI и прототипами.
Panasonic PanaCIM фокусируется на общезаводском контроле производства, управлении материалами, интеграции MES и профилактическом обслуживании. Mycronic MYCenter уделяет больше внимания быстрой настройке, инвентаризации компонентов и управлению NPI. PanaCIM предназначен для управления крупномасштабным производством, а MYCenter поддерживает гибкое производство и частые переналадки.
Panasonic обычно обеспечивает более высокую цену за час на квадратный метр за счет высокоскоростной и двухпоточной обработки, но подающие тележки и зоны автономной установки требуют дополнительного места. Mycronic может обеспечить меньшую производительность на квадратный метр, а ее компактные кормушки Agilis требуют меньше места для хранения. Выбор зависит от того, отдает ли завод приоритет максимальной производительности или гибкой настройке.
Panasonic имеет обширную глобальную сервисную сеть, которая обеспечивает запасные части, долгосрочное обслуживание и непрерывное производство. Mycronic предоставляет специализированную техническую поддержку и удаленную диагностику, тесно связанную с ее программной экосистемой. Оба поддерживают долгосрочную эксплуатацию станков, но их сервисные модели предназначены для разных производственных нужд.

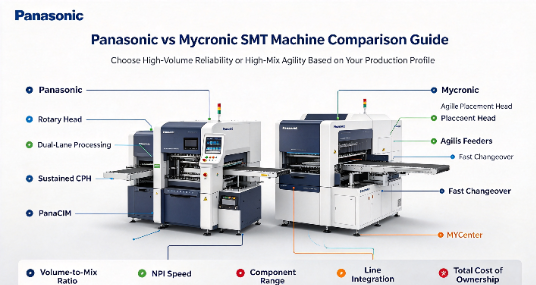

Функция/атрибут | Панасоник Архитектура | Микроническая архитектура |
|---|---|---|
Первичная сила | Стабильная сверхвысокая производительность | Чрезвычайная гибкость и оперативность переналадки |
Система подачи | Интеллектуальная работа на тележке без сращивания | Индивидуальные питатели Agilis, загрузка без инструментов |
Скорость НПИ | Умеренный; требует подготовки тележки | Исключительно быстро; программная настройка |
Диапазон компонентов | Отличный; использует модульные прецизионные головки | Огромный; обрабатывает нестандартные формы без смены головы |
Программное обеспечение | PanaCIM: управление линиями предприятия и MES | MYCenter: быстрая настройка и отслеживание запасов |
Идеальная среда | Большой объем, малое количество миксов (HVLM) | Высокое смешивание, малый объем (HMLV) |
Представление новой платформы требует обучения программированию и эксплуатации. Системы Panasonic требуют от операторов понимания сложного управления тележками, методов перезагрузки без сращивания и навигации по корпоративному программному обеспечению. Системы Mycronic требуют от операторов адаптации к сложным программным интерфейсам и уникальной механике подачи. Риск ошибки оператора возрастает в переходный период. Эту проблему можно смягчить, активно используя программы обучения поставщиков перед установкой. Используйте интуитивно понятные функции пользовательского интерфейса обеих платформ и создавайте стандартизированные внутренние рабочие процедуры. Это гарантирует, что операторы смогут уверенно управлять настройками и устранять мелкие неисправности без обращения к инженерам.
Интеграция современной платформы в линию со старым, некоммуникативным оборудованием сопряжена со значительными рисками. Новая машина не сможет оптимизировать производство, если устаревший трафаретный принтер или печь оплавления создают узкие места. В старом оборудовании отсутствуют протоколы связи, необходимые для обратной связи с обратной связью. Вы можете смягчить эту ситуацию, внедрив решения промежуточного программного обеспечения или гарантируя, что все оборудование соответствует стандартизированным протоколам SMEMA или новым протоколам IPC-HERMES-9852. Обновите устаревшее инспекционное оборудование, чтобы оно соответствовало пропускной способности и коммуникационным возможностям новой машины для укладки. Вам нужна вся линия разговора, чтобы добиться истинной эффективности.
Приверженность любому бренду означает приверженность их собственной фидерной экосистеме. Питатели представляют собой огромные эксплуатационные инвестиции. Если предприятие выбирает платформу, но не может приобрести достаточное количество питателей для поддержки автономной настройки, эффективность машины резко падает. Риск заключается в том, что система не может масштабироваться в соответствии с будущими производственными потребностями. Эту проблему можно смягчить за счет точного моделирования на основе текущего и прогнозируемого запаса компонентов. Внедряйте стратегии поэтапных закупок. Приобретите базовую машину с достаточным количеством устройств подачи для неотложных нужд и запланируйте дополнительные блоки устройств подачи по мере роста сложности продукта.
Ни одна из машин не является объективно превосходящей в вакууме. Эффективность и качество продукции полностью зависят от соотношения объема и смеси на вашем предприятии и пригодности конкретной производственной линии. Panasonic доминирует в средах, где высокая скорость и непрерывная работа обеспечивают прибыльность. Mycronic лидирует в средах, где способность быстро переключаться между сложными, малообъемными сборками является вашим основным конкурентным преимуществом. Согласование архитектурных преимуществ машины с реальными реалиями повседневной работы вашего предприятия предотвращает дорогостоящие узкие места.
Для завершения оценки оборудования выполните следующие шаги:
Проведите тщательное исследование текущих узких мест вашего предприятия при переналадке, чтобы количественно оценить потери производственного времени.
Проанализируйте существующие запасы фидеров и набор компонентов, чтобы определить, какая архитектура фидеров лучше всего подходит для вашей повседневной работы.
Запросите оперативную демонстрацию от обоих производителей с использованием самой сложной сборки PCB на вашем предприятии.
Оцените возможности интеграции вашего существующего MES и инспекционного оборудования с помощью программных пакетов PanaCIM и MYCenter.
Ответ: Машины Panasonic предназначены для крупносерийного производства с малым количеством смешивания и используют вращающиеся головки для стабильной и сверхвысокой скорости укладки. Машины Mycronic ориентированы на среду с большим количеством смешанных продуктов и небольшими объемами, отдавая приоритет быстрой перенастройке, гибкости, управляемой программным обеспечением, и гибкому обращению с компонентами для частой смены продуктов.
О: Mycronic в целом преуспевает в NPI. Программно-ориентированный пакет MYCenter в сочетании с системой подачи Agilis, не требующей инструментов, позволяет операторам программировать новые платы и загружать компоненты значительно быстрее, чем традиционные системы на тележке. Это сводит к минимуму время простоя во время сборки прототипа.
Ответ: Оба бренда используют передовые камеры и программное обеспечение для минимизации дефектов. Panasonic полагается на надежную механическую стабильность и коррекцию размещения на основе искусственного интеллекта для непрерывной работы. Mycronic использует устанавливаемые на голове системы визуального контроля «на лету» для непрерывного контроля компонентов, мгновенно адаптируясь к различным типам компонентов без замедления.
О: Да, используя стандартизированные протоколы SMEMA или IPC-HERMES-9852, они могут физически передавать платы друг другу. Однако смешивание брендов усложняет интеграцию программного обеспечения, требует от операторов изучения двух разных интерфейсов и вынуждает предприятие поддерживать два совершенно разных собственных запаса питателей.
Ответ: Компания Panasonic использует интеллектуальные системы на базе тележек, предназначенные для массовой загрузки и непрерывной работы без сращиваний, что идеально подходит для длительных перевозок. Mycronic использует систему Agilis, в которой предусмотрены отдельные устройства подачи, не требующие инструментов, которые мгновенно устанавливаются на место, оптимизируя скорость для частой настройки в автономном режиме.
Ответ: Оба требуют строгого соблюдения ежедневных, еженедельных и ежегодных процедур калибровки, включая очистку сопел, проверку вакуума и смазку осей. Долгосрочная надежность во многом зависит от соблюдения этих графиков и использования глобальной сервисной сети производителя для периодического глубокого технического обслуживания.
