Автоматический оптический контроль на основе правил (AOI) не работает на современных линиях PCBA с высокой плотностью. Вы не можете полагаться на статические пороги при проверке компонентов 01005 или плотно упакованных плат BGA. Обнаружение дефектов с помощью искусственного интеллекта является базовым требованием для любой серьезной технологии поверхностного монтажа (SMT). Высокий уровень ложных вызовов и длительное время проверки вручную снижают скорость линии. Они уничтожают рентабельность и выгорают операторов, что приводит непосредственно к вторичным ошибкам контроля.
Руководителям производства приходится вести постоянную борьбу в заводских цехах. Традиционные детерминированные алгоритмы с трудом различают приемлемые варианты процесса и фактические дефекты на густонаселенных платах. Небольшое смещение в шелкографии или безвредные остатки флюса часто приводят к остановке машины, вынуждая человека-оператора проверять идеально исправную плату.
Мы оцениваем, как два крупных игрока разрабатывают свое 3D-оборудование AOI и программное обеспечение искусственного интеллекта для устранения этих узких мест. Мы рассмотрим точную механику их инспекционных головок, их системы машинного обучения и то, как они работают на действующих заводах. Эта разбивка опровергает маркетинговые заявления о том, что основное внимание уделяется встроенной производительности, проценту устранения дефектов и фактической эффективности программирования.
Эффективность программирования искусственного интеллекта: сравните платформу vAI ProVision Viscom с запатентованным механизмом искусственного интеллекта SAKI в отношении времени установки внедрения нового продукта (NPI) и автоматического создания программ.

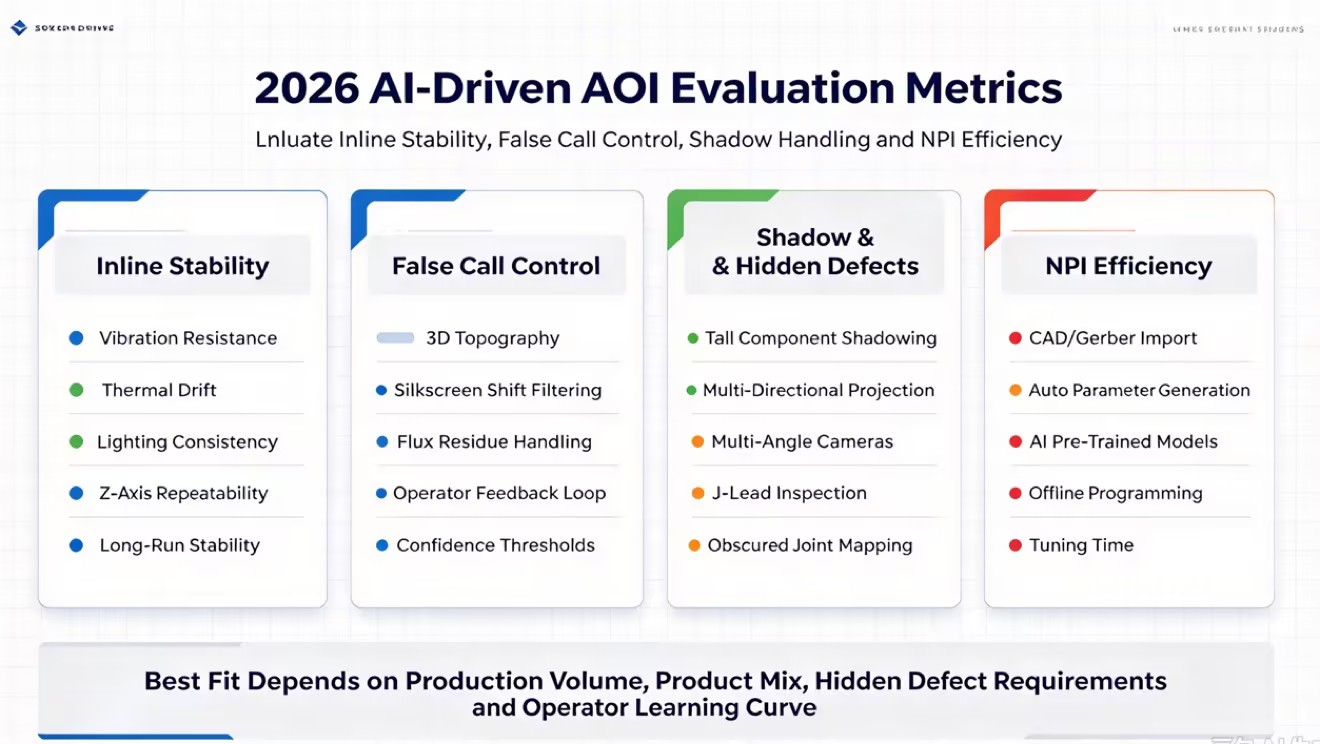

Снижение ложных срабатываний и интеллектуальная проверка: выделите критические показатели для оценки того, как каждая система различает приемлемые допуски и критические дефекты, а также как станции проверки с помощью искусственного интеллекта минимизируют время ручной проверки.
Глубокий 3D-инспекция. Расскажите, как оба бренда устраняют скрытые дефекты и затенение высоких компонентов, используя передовые технологии визуализации и интеллектуальные алгоритмы.
Интеграция и масштабируемость. Опишите готовность обеих платформ к соблюдению требований интеллектуального производства, замкнутой интеграции MES и непрерывному совершенствованию машинного обучения.
Оглавление
Производительность AOI следует измерять на реальных линиях SMT, а не только по разрешению камеры или максимальной скорости проверки. Заводская вибрация, изменения освещения и температурные изменения могут повлиять на качество изображения и точность контроля. Надежная система AOI должна поддерживать стабильную работу в реальных производственных условиях.
ИИ помогает системам AOI распознавать нормальные изменения в паяных соединениях и расположении компонентов, сокращая количество ненужных ложных вызовов. Современные системы также могут учиться на отзывах операторов во время проверки дефектов. Это сокращает время ручного контроля, снижает нагрузку на оператора и со временем повышает эффективность контроля.
SAKI сочетает в себе камеры высокого разрешения с многочастотной проекцией с фазовым сдвигом для точного 3D-контроля. Разнонаправленное освещение помогает уменьшить тени от высоких компонентов и улучшить измерение компонентов и паяных соединений по оси Z, включая скрытые области на PCBA с высокой плотностью.
SAKI использует искусственный интеллект для импорта данных CAD и Gerber, создания библиотек компонентов и автоматического создания начальных настроек проверки. Его искусственный интеллект также анализирует трехмерные данные о паяных соединениях для обнаружения таких дефектов, как поднятые выводы, перемычки и недостаточный припой, что снижает потребность в ручном программировании и визуальных двухмерных проверках.
SAKI хорошо подходит для крупносерийного производства, где важны стабильный контроль и низкий уровень ложных срабатываний. Его процесс NPI сочетает в себе данные САПР, библиотеки компонентов, параметры, сгенерированные искусственным интеллектом, и автоматическую настройку с использованием реальных плат. Однако операторам может потребоваться дополнительное обучение, а нестандартным компонентам может потребоваться больше данных проверки, прежде чем модель ИИ станет надежной.
Технология сенсорной головки в стандартной машине Viscom AOI 2026 года представляет собой узкоспециализированный подход к сбору оптических данных. Viscom в значительной степени полагается на системы многоугольных камер, окружающих центральный ортогональный датчик высокого разрешения. Этот массив работает в тандеме с усовершенствованными модулями проекции краев. Проекторы излучают точные световые узоры по всей доске, а расположенные под углом камеры фиксируют деформацию этих узоров на компонентах.
Viscom разрабатывает эту аппаратную конфигурацию специально для выявления скрытых дефектов. Угловые камеры заглядывают под края некоторых компонентов и проверяют скругления корпусов J-образных выводов, которые остаются скрытыми при виде сверху вниз. Глубокая 3D-инспекция полностью полагается на эти многоракурсные данные. Система реконструирует высокоточную 3D-модель PCBA, позволяя программному обеспечению измерять объем припоя и копланарность компонента с предельной точностью.
vAI ProVision от Viscom использует искусственный интеллект для анализа данных САПР и автоматического создания настроек проверки на основе типов компонентов и стандартов IPC. Это сокращает ручную работу, такую как рисование зон проверки и установка пределов высоты, помогая инженерам быстрее создавать программы проверки и сосредоточиться на более сложных компонентах.
Viscom хорошо подходит для смешанного и высоконадежного производства, например, в автомобильной и аэрокосмической промышленности. Программное обеспечение vAI ProVision поддерживает более быстрый NPI и частую смену продукции, а проверка под разными углами помогает соответствовать строгим требованиям проверки. Однако более сложные задачи проверки могут потребовать дополнительной настройки и интеграции системы.

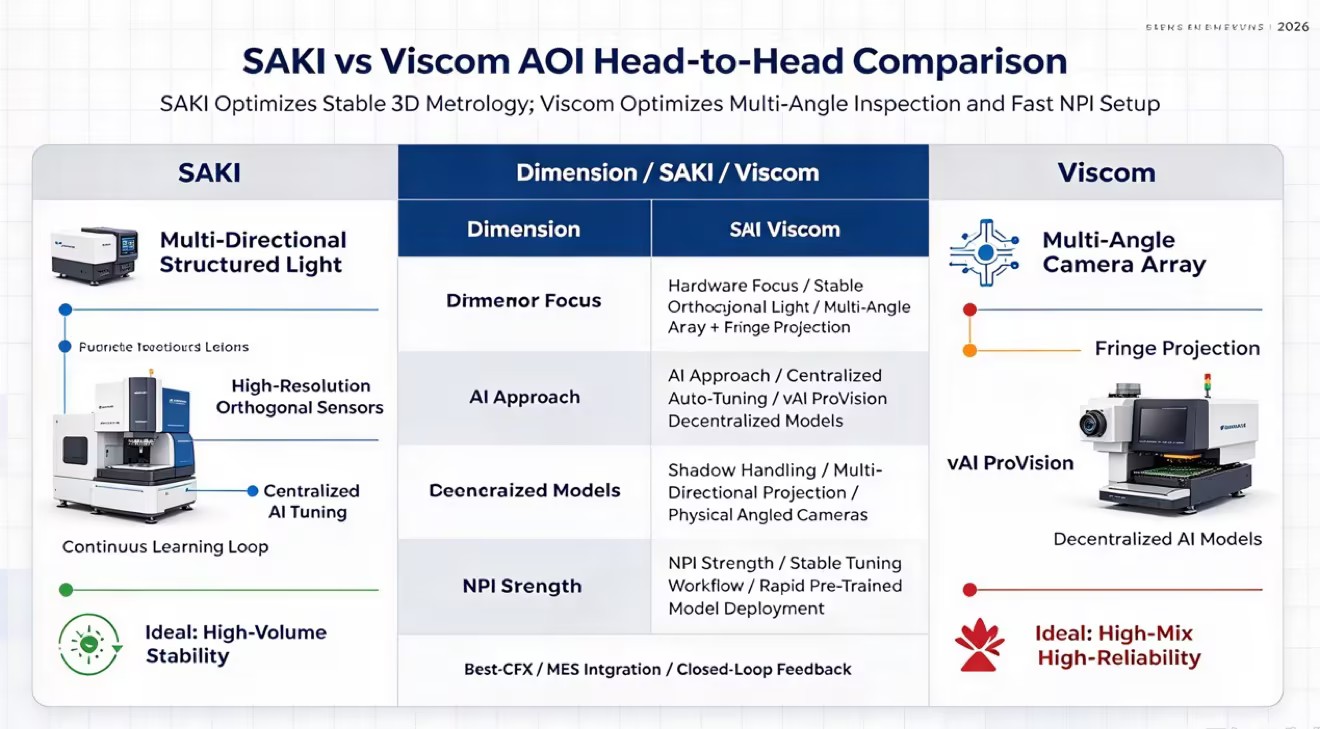

Чтобы понять различия в аппаратном и программном обеспечении, мы можем посмотреть, как обе системы подходят к процессу проверки:
Функция системы | САКИ Архитектура | Виском Архитектура |
|---|---|---|
Конструкция первичного датчика | Ортогональный с высоким разрешением и фазовым сдвигом | Ортогональная в сочетании с многоугольной матрицей камер |
Стратегия смягчения теней | Разнонаправленная структурированная световая проекция | Осмотр камеры под физическим углом и проекция границ |
Программный движок НПИ | Централизованная автонастройка ИИ | Децентрализованные модели vAI ProVision |
Идеальная производственная среда | Непрерывные работы в больших объемах с малым количеством смешивания | Широкий спектр, высокая надежность (автомобильная/аэрокосмическая промышленность) |
Максимизация возможностей vAI ProVision часто требует глубокой интеграции с собственными инструментами управления данными Viscom. Аппаратная площадь многоугольной сенсорной головки также может быть больше, чем у конкурирующих систем, что требует тщательной интеграции в существующие линии SMT. Сложные оценки искусственного интеллекта, использующие данные со всех угловых камер одновременно, приводят к увеличению затрат на обработку, незначительно влияя на время цикла на чрезвычайно плотных платах.
Сравнение машины SAKI и Viscom AOI требует анализа того, как их соответствующие нейронные сети отфильтровывают приемлемые варианты PCB. Сдвиги шелкографии, остатки флюса и незначительное изменение цвета подложки вызывают ложные срабатывания в устаревших системах. SAKI использует высокоцентрализованную модель искусственного интеллекта, которая фильтрует эти визуальные аномалии, отдавая приоритет топографическим 3D-данным над двухмерными цветовыми вариациями. Нейронные сети Viscom используют данные многоракурсного изображения для перекрестных ссылок на аномалии, гарантируя, что тень, вызванная остатками флюса, не будет ошибочно интерпретирована как отсутствующий галтель припоя.
Детальный контроль над порогами достоверности ИИ различается на двух платформах. Viscom предоставляет инженерам подробные ползунки для настройки строгости моделей vAI ProVision, что позволяет быстро вносить изменения на лету. Система SAKI автоматизирует эти пороговые значения на основе цикла непрерывного обучения, требуя меньшего ручного вмешательства, но предлагая несколько меньшую возможность немедленного ручного изменения. Обе системы эффективно выполняют глубокую 3D-проверку на предмет скрытых дефектов, хотя физические углы камеры Viscom обеспечивают преимущество при проверке очень сложной геометрии PCBA с сильным затенением.
И SAKI, и Viscom используют системы проверки на основе искусственного интеллекта, чтобы сократить время ручной проверки. SAKI предоставляет четкие 3D-изображения дефектов и эталонные изображения, а Viscom предлагает изображения с нескольких камер и более подробные данные проверки. Обе системы могут учиться на отзывах операторов, чтобы с течением времени сократить число повторных ложных вызовов.
Обе системы используют данные CAD и Gerber для автономного программирования, но их рабочие процессы различаются. SAKI использует структурированный процесс настройки искусственного интеллекта, ориентированный на стабильную проверку, а vAI ProVision от Viscom использует предварительно обученные модели искусственного интеллекта для более быстрого создания программ и сокращения необходимости ручной настройки во время NPI.
SAKI и Viscom поддерживают IPC-CFX для интеграции с MES и другим оборудованием SMT. Обе системы могут обмениваться данными AOI с машинами SPI и Pick-and-Place для выявления изменений процесса и поддержки автоматических исправлений. Это помогает уменьшить дефекты и улучшить контроль производства.
SAKI и Viscom подходят к решению задач производства электроники с использованием различных инженерных философий. SAKI отдает приоритет надежной стабильности оптического оборудования и высокоцентрализованной автоматизированной настройке искусственного интеллекта для достижения максимальной согласованности в реальном времени. Viscom уделяет большое внимание сбору данных с датчиков под разными углами и быстрому развертыванию программного обеспечения с помощью vAI ProVision, чтобы доминировать в смешанных и сложных средах.
Предприятия, отдающие приоритет большим производственным циклам, совместимости существующего парка SAKI и абсолютной устойчивости к переменным условиям окружающей среды, должны включить SAKI в шорт-лист. Архитектура Viscom окажется весьма эффективной в средах, требующих быстрого выполнения NPI, строгого соответствия требованиям 3D для выявления скрытых дефектов и детального контроля над параметрами искусственного интеллекта.
Чтобы продолжить оценку AOI, выполните следующие шаги:
Соберите тестовую партию самых сложных PCBA, включая платы с известными историческими дефектами.
Запланируйте онлайн-испытания с участием обоих поставщиков на активном этаже SMT, чтобы измерить фактическое снижение количества ложных вызовов в реальных условиях температуры и вибрации.
Оцените интерфейс программного обеспечения вместе с вашими нынешними операторами станков, чтобы оценить процесс обучения и эргономику станции.
Проверьте совместимость IPC-CFX с существующей системой управления производством (MES), чтобы обеспечить правильную работу регистрации данных с обратной связью.
Ответ: Viscom интегрирует нейронные сети с данными 3D-проекции. Искусственный интеллект анализирует трехмерную топографию компонента или паяного соединения под разными углами. Вместо того, чтобы полагаться на жесткие геометрические правила, модель машинного обучения понимает естественные различия в допустимых скруглениях припоя и размещении компонентов. Это позволяет различать истинные критические дефекты и приемлемые варианты процесса, значительно сокращая количество ложных сигналов тревоги и время проверки вручную.
Ответ: Viscom обычно предлагает более быструю обработку NPI благодаря своему программному обеспечению vAI ProVision, которое активно применяет предварительно обученные модели искусственного интеллекта к импортированным данным САПР для автоматического создания параметров проверки. SAKI имеет инструменты автоматического программирования, но его рабочий процесс требует более методичного этапа настройки с использованием искусственного интеллекта на первых нескольких физических платах, отдавая приоритет долгосрочной стабильности над скоростью немедленной настройки.
А: Да. Обе платформы полностью оборудованы для создания экосистем умных предприятий. Они поддерживают стандартные протоколы связи, включая IPC-CFX и SECS/GEM. Это обеспечивает плавную интеграцию с существующими системами управления производством (MES) для регистрации данных в реальном времени, отслеживания и обратной связи с другим линейным оборудованием SMT.
Ответ: Обе машины используют расширенные методы визуализации для картирования топографии платы. SAKI использует многонаправленную структурированную проекцию света для устранения теней, вызванных высокими компонентами. Viscom использует систему многоугольных камер в сочетании с проекцией краев, позволяющей физически заглянуть под края компонентов. Затем интеллектуальные алгоритмы реконструируют эти данные в точную трехмерную модель для проверки скрытых паяных соединений.
О: Обслуживание оборудования включает в себя регулярную оптическую калибровку, очистку линз сенсора и проверку выравнивания проектора для обеспечения точности оси Z. Обслуживание программного обеспечения не менее важно. Инженеры должны постоянно обновлять централизованные библиотеки компонентов и управлять дрейфом моделей ИИ, подавая в систему новые данные при смене поставщиков компонентов или производителей PCB.
Ответ: Модели искусственного интеллекта адаптируются благодаря возможностям непрерывного обучения и интеллектуальным циклам обратной связи. Когда оператор классифицирует аномалию нового компонента как ложное срабатывание, система обновляет свой внутренний вес. Инженеры обновляют централизованные библиотеки компонентов в автономном режиме, передавая данные AI CAD и образцы изображений новых деталей, не останавливая активное производство.
