В производстве с использованием технологии поверхностного монтажа высокой плотности (SMT) финансовые последствия ложных вызовов и ускользания дефектов растут экспоненциально по мере миниатюризации компонентов. При размещении компонентов 0201m и 01005 командам инженеров и специалистов по качеству приходится с трудом сбалансировать производительность контроля и абсолютную точность. Устаревшие системы автоматического оптического контроля (AOI) в значительной степени полагаются на ручную настройку порогов. Это приводит к утомлению операторов, непоследовательной классификации дефектов и узким местам производства во время внедрения нового продукта (NPI).
Устранение этих узких мест требует оценки 3D-платформ AOI следующего поколения. В этом анализе сравнивается оптическое оборудование, программные экосистемы на базе искусственного интеллекта и эксплуатационные реалии архитектур Pemtron и SAKI. Мы оцениваем, как различные проекционные технологии и модели машинного обучения влияют на обнаружение дефектов в заводских цехах. Вы узнаете, какая система лучше всего подходит для конкретной производственной среды, что позволит вашей команде оптимизировать скорость линии, не жертвуя контролем качества.
Архитектура аппаратного обеспечения требует базовой точности: Pemtron использует усовершенствованную 3D-проекцию цветового рисунка Moiré для детального профилирования паяных соединений, в то время как SAKI подчеркивает жесткую стабильность гентри и высокоскоростной захват изображения для обеспечения стабильной повторяемости.
Реализация искусственного интеллекта различается по объему: обе платформы используют машинное обучение, но их применение различается: Pemtron уделяет большое внимание автоматическому программированию и сокращению времени настройки NPI, тогда как SAKI отдает приоритет фильтрации дефектов на основе искусственного интеллекта, чтобы минимизировать количество ложных вызовов.
Компромиссы между пропускной способностью и разрешением. Выбор между этими системами требует согласования поля обзора машины (FOV) и разрешения камеры (например, 12 МП против 25 МП) с вашими требованиями к конкретной скорости линии и плотности компонентов.
Готовность к интеллектуальному производству и синергия с замкнутым контуром: обе системы поддерживают стандарты Индустрии 4.0 (IPC-CFX, Hermes), но их способность легко интегрироваться с существующими системами контроля паяльной пасты (SPI) и автоматизированного рентгеновского контроля (AXI) требует настоящего управления процессом с замкнутым контуром.
Оглавление
Системы AOI должны балансировать ложные вызовы и пропущенные дефекты. Слишком большое количество ложных вызовов увеличивает ручную проверку и нагрузку на оператора, а пропущенные дефекты могут привести к проблемам с качеством и расходам на гарантию. Производители должны протестировать системы AOI на реальных производственных платах, чтобы убедиться, что они могут снизить количество ложных срабатываний, одновременно обнаруживая шарики припоя, перемычки и недостаточность припоя.
Скорость проверки AOI должна соответствовать остальной части линии SMT, чтобы избежать узких мест в производстве. Большее поле зрения (FOV) позволяет проверять больше компонентов одновременно и сократить время цикла, но качество изображения и точность оси Z должны оставаться стабильными. Производители должны сбалансировать поле зрения, скорость проверки и сложность PCB при выборе системы.
Быстрое внедрение новых продуктов (NPI) помогает производителям справляться с частыми изменениями в продуктах. Современные системы AOI могут импортировать данные ODB++ или Gerber, идентифицировать компоненты и автоматически создавать базовые настройки проверки. Это сокращает необходимость ручного программирования и может сократить время настройки с дней до часов.

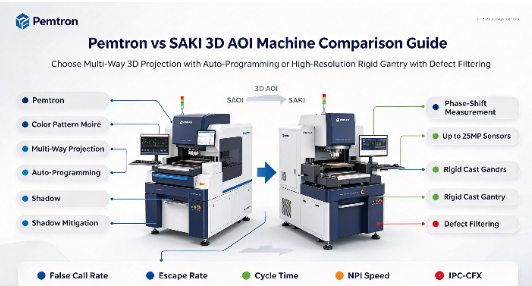

При оценке систем Pemtron и SAKI AOI основное различие заключается в их методах оптического захвата. Pemtron в значительной степени полагается на многостороннюю проекцию и технологию муара цветового рисунка. Этот подход проецирует точные узоры решеток на печатную плату под разными углами. Когда эти световые узоры попадают на изогнутые галтели припоя или корпуса компонентов, линии деформируются. Камера фиксирует эту деформацию, а программное обеспечение рассчитывает точную высоту и объем на основе фазового сдвига сетки.
Эта многопроекционная стратегия превосходно устраняет теневые эффекты. Высокие компоненты, такие как электролитические конденсаторы, реле или большие разъемы, часто блокируют попадание света на соседние микропассивные элементы. Проецируя свет под четырьмя или восемью разными углами, Pemtron обеспечивает достаточное освещение каждого галтели припоя. Это предотвращает появление слепых зон и обеспечивает точное 3D-профилирование даже в густонаселенных участках платы.
SAKI сочетает в себе камеры высокого разрешения с разрешением от 12 до 25 Мп и технологию измерения фазового сдвига для проверки небольших компонентов, таких как 0201m. Телецентрические линзы помогают поддерживать точные измерения по всему полю обзора (FOV), позволяя системе сбалансировать скорость проверки с детализацией, необходимой для микрокомпонентов и паяных соединений.
Стабильная конструкция устройства помогает предотвратить влияние вибрации на качество изображения AOI. SAKI использует жесткую портальную конструкцию для повышения стабильности во время высокоскоростного сканирования, а Pemtron использует линейные двигатели и прецизионные энкодеры для плавного перемещения. Обе конструкции поддерживают повторяемый контроль, но используют разные подходы к контролю вибрации и движения.
Pemtron использует искусственный интеллект для ускорения настройки внедрения нового продукта (NPI). Программное обеспечение импортирует данные САПР, идентифицирует пакеты компонентов и автоматически применяет подходящие настройки проверки. Инженерам нужно только просмотреть и скорректировать предложенные параметры, а система может извлечь уроки из этих изменений, чтобы улучшить будущее программирование и сократить время настройки.
В то время как Pemtron фокусируется на программировании, SAKI AOI Systems использует ИИ в первую очередь для фильтрации дефектов во время производства. SAKI обучает свои нейронные сети на миллионах реальных паяных соединений. ИИ понимает тонкие визуальные различия между критическим дефектом и доброкачественной аномалией, действуя во многом как опытный человек-инспектор.
Различные остатки флюса часто вызывают ложные сигналы недостаточной пайки на устаревших машинах. Искусственный интеллект SAKI распознает текстуру и модели отражения потока. Он подавляет сигнал тревоги, позволяя доске пройти без вмешательства оператора. Это целенаправленное применение машинного обучения напрямую снижает частоту ложных вызовов, позволяя персоналу по контролю качества сосредоточиться на реальных отклонениях процесса, а не на погоне за призрачными дефектами.
Высокие разъемы, конденсаторы и радиочастотные экраны могут создавать тени, скрывающие близлежащие мелкие компоненты от камер, расположенных сверху вниз. Усовершенствованные 3D-системы AOI используют боковые камеры и разнонаправленное освещение для проверки этих областей. Это улучшает видимость паяных соединений и уменьшает слепые зоны на платах высокой плотности.
Небольшие компоненты, такие как 0201m и 01005, требуют проверки с высоким разрешением. 3D-системы AOI используют точные измерения по оси Z для обнаружения небольших изменений высоты и дефектов, таких как надгробия. Это помогает предотвратить переход плохих паяных соединений на следующий этап производства.
3D-системы AOI измеряют объем, высоту и форму паяного соединения, а не только проверяют наличие припоя. Это помогает обнаружить недостаточный припой, избыток припоя и возможные перемычки, которые может быть трудно увидеть при 2D-контроле. Точные трехмерные измерения также соответствуют требованиям проверки IPC-A-610 класса 3.
Чтобы упростить процесс оценки, в следующих таблицах представлены основные архитектурные различия и конкретные стратегии обнаружения дефектов, используемые современными 3D-платформами AOI.
Функция/возможность | Пемтрон 3D AOI Архитектура | САКИ 3D AOI Архитектура |
|---|---|---|
Первичная 3D-технология | Цветовой узор Муаровая проекция (многосторонняя) | Измерение фазового сдвига с помощью датчиков высокого разрешения |
Разрешение камеры | Высокоскоростная CMOS (обычно 12–15 МП) | Варианты сверхвысокого разрешения (до 25 МП) |
Механическая структура | Прецизионные линейные двигатели, плавное управление движением | Тяжелый литой портал для максимальной устойчивости |
Область применения искусственного интеллекта | Автопрограммирование, использование САПР, скорость NPI | Фильтрация дефектов, подавление ложных вызовов |
Уменьшение теней | 8-сторонняя проекция устраняет слепые зоны | Боковые камеры и оптимизированные углы освещения |
Тип дефекта | Задача обнаружения | 3D-стратегия решения AOI |
|---|---|---|
Надгробие (01005) | Компонент слишком мал для 2D-обнаружения краев. | Отображение высот по оси Z обнаруживает подъем на микронном уровне. |
Недостаточное пяточное филе | Спрятан за поводком в виде крыла чайки. | Многоугольная проекция освещает заднюю часть поводка. |
Проблемы с копланарностью (BGA) | Дефекты полностью скрыты под упаковкой. | Измерение наклона верхней поверхности упаковки по оси Z. |
Объединение потоков | Имитирует отражение настоящего припоя. | Нейронные сети искусственного интеллекта классифицируют текстуру флюса и припоя. |
Pemtron и SAKI поддерживают стандарты связи M2M, такие как IPC-CFX и Hermes. Эти стандарты позволяют машинам AOI обмениваться данными о дефектах с MES и другим производственным оборудованием в режиме реального времени. Это помогает инженерам отслеживать тенденции качества, раньше выявлять производственные проблемы и сокращать ненужный брак.
Соединение данных SPI, AOI и AXI помогает производителям быстрее найти источник дефектов PCB. SPI проверяет паяльную пасту, AOI обнаруживает видимые дефекты, а AXI проверяет скрытые паяные соединения, например, под BGA. Совместное использование этих данных по всей производственной линии способствует более быстрому решению проблем и лучшему управлению процессом.
Регулярная калибровка помогает машинам AOI поддерживать точность контроля с течением времени. Пыль, изменения температуры и более слабое освещение LED могут повлиять на работу камер и измерения по оси Z. Современные системы используют инструменты автоматической калибровки для настройки фокуса камеры, освещения и трехмерных измерений, что помогает уменьшить дрейф измерений и ложные вызовы.
Понятные интерфейсы программного обеспечения и надлежащее обучение помогают операторам более точно выявлять дефекты. Современные системы AOI могут отображать трехмерные изображения дефектов, эталонные изображения и выделенные проблемные области, такие как поднятые выводы или паяные перемычки. Это облегчает понимание дефектов, снижает утомляемость оператора и улучшает согласованность проверок в разные смены.
Выбор правильной инспекционной платформы требует соответствия возможностей машины вашим конкретным производственным задачам. Чтобы завершить оценку, выполните следующие действия:
Проанализируйте текущие данные о дефектах, чтобы определить, является ли ваша основная проблема временем программирования или чувствительностью алгоритма.
Предоставьте обоим поставщикам самую сложную производственную плату высокой плотности и измерьте фактическое время программирования NPI с нуля.
Проверьте физическое качество сборки портальных систем, отметив, как вибрация влияет на четкость изображения при максимально необходимой скорости линии.
Убедитесь, что выбранная система может успешно передавать и извлекать данные с существующих компьютеров SPI и сети MES с использованием стандартов IPC-CFX.
Ответ: Муаровая проекция создает на доске точные сетчатые узоры. Когда сетка падает на изогнутые галтели припоя или высокие компоненты, линии деформируются. Камера фиксирует эту деформацию, а программное обеспечение использует алгоритмы фазового сдвига для расчета точной трехмерной высоты и объема объекта, предоставляя высокоточные топографические данные.
Ответ: Камера с разрешением 25 МП фиксирует огромное количество деталей в одном изображении. Это позволяет машине поддерживать большое поле зрения, сохраняя при этом микроскопические детали компонентов 0201m и 01005. Это обеспечивает высокую скорость контроля без ущерба для разрешения, необходимого для обнаружения микродефектов.
О: Проверка SMT требует, чтобы оптическая головка быстро двигалась и резко останавливалась. Это движение генерирует кинетическую энергию и вибрацию. Жесткий и тяжелый портал мгновенно поглощает эту вибрацию. Это предотвращает дрожание объектива камеры во время захвата изображения, устраняет размытие и обеспечивает последовательные и повторяемые измерения.
Ответ: ИИ использует нейронные сети, обученные на миллионах реальных паяных соединений. Он учится различать критические дефекты и безобидные визуальные аномалии, такие как различные остатки флюса или незначительное изменение цвета колодок. Распознавая эти благоприятные закономерности, ИИ подавляет тревогу, предотвращая ложный вызов.
О: IPC-CFX — это стандартный протокол связи «машина-машина» (M2M). Это позволяет машине AOI беспрепятственно обмениваться данными о дефектах в режиме реального времени с другим оборудованием, таким как машины SPI, сборочные устройства и заводское программное обеспечение MES, обеспечивая автоматизированное управление процессами с обратной связью и расширенную аналитику.
А: Да. Передовые системы смягчают тени, используя многосторонние проекторы и камеры с боковым углом обзора. Подсветка платы под разными углами обеспечивает попадание света под высокие компоненты, что позволяет системе точно профилировать меньшие пассивные элементы, расположенные в узких местах с высокой плотностью размещения.
