То, как PCB Панельная панель и объем влияет на ваши затраты на сборку, имеет решающее значение для снижения расходов на производство и повышения эффективности. Независимо от того, являетесь ли вы аппаратным стартапом или менеджером по источникам, понимание того, как панелизация, объем заказа и производственные стратегии снижаются PCB затраты на сборку, помогает вам максимизировать доходность при минимизации отходов. В этом руководстве мы рассмотрим, как дизайн интеллектуальной панели, планирование объема и выравнивание процессов может оптимизировать вашу производственную линию PCB. Погрузитесь, чтобы обнаружить практические, действенные советы, чтобы контролировать ваши затраты PCB при сохранении качества и скорости.
Панелизация - это метод в производстве PCB, где несколько плат объединяются в одну панель. Этот метод улучшает пропускную способность производства, снижает затраты на обработку и защищает небольшие платы во время обработки. Комбинируя платы, производители могут оптимизировать использование материала PCB и повысить эффективность.
Панель, предлагает несколько преимуществ для сборки. Это позволяет быстрее SMT размещать путем обработки нескольких плат за один запуск. Снижение обработки и эффективная депанелизация сэкономить время и снизить затраты. Кроме того, лучшее использование материалов снижает стоимость за единицу, что делает его экономически эффективным как для небольших, так и для крупных производственных прогонов.
Методы панелиризации включают V-оценку, маршрутизацию вкладок и панель с твердым вкладками. Каждый метод имеет свои плюсы и минусы:
V-оценка: разрезает V-образные канавки вдоль краев, что облегчает разделение. Подходит для досок, которые могут противостоять стрессу.
Маршрутизация вкладок: использует небольшие вкладки для удержания досок вместе, позволяя чисто разделить. Лучше всего для чувствительных досок.
Сплошная панель вкладок: более сильные вкладки обеспечивают дополнительную поддержку, идеально подходящую для больших плат. Требуется больше усилий, чтобы разделить.

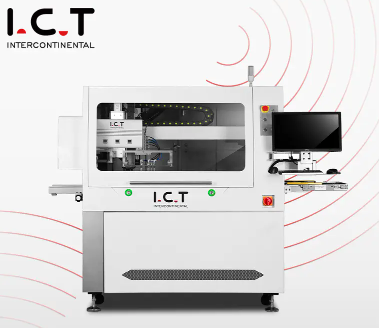

Депанелизация - это процесс отделения отдельных плат от панели. Варианты включают ручное и машинное депанелинг. Управление стрессом на досках во время разделения имеет решающее значение, чтобы избежать повреждений. Балансировка затрат и защиты доходности обеспечивает эффективное и надежное производство.
| Method | Pros | Assoce |
|---|---|---|
| V-результат | Легкое разделение, подходит для надежных досок | Может вызвать стресс, не идеально для чувствительных досок |
| Маршрутизация вкладок | Чистое разделение, подходящее для чувствительных плат | Более сложная установка, более высокая начальная стоимость |
| Сплошная панель вкладок | Сильная поддержка, идеально подходит для более крупных досок | Требуется больше усилий, чтобы отделить, более высокие затраты на рабочую силу |
Понимая панель, производители могут оптимизировать свои процессы за стоимость и эффективность.
Более высокие объемы ниже затрат на единицу с использованием экономики масштаба. Производители распространяют затраты на установку на большем количестве досок, снижая индивидуальные цены. Дома сборки сэкономят на настройке фидера, программировании машин и времени калибровки оператора.
Большие заказы повышают эффективность панели, позволяя производителям гнездовать доски для минимизации лома. Вы получаете лучшую доходность материала на панель, сокращая отходы FR-4.
Например, панель 10 небольших досок на панели 250 мм х 250 мм может оставить неиспользованные участки. Масштабирование до 50 досок позволяет инженерам оптимизировать макеты, используя почти все пространство подложки. Снижение отходов в объемных сборках также снижает затраты на утилизацию и хранение, сохраняя организованную семинар при сокращении скрытых расходов.
Высококачественные заказы, продление срока выполнения срока, если производство не запланировано должным образом. Машины нуждаются в более длинных непрерывных пробегах, а PCB производители определяют приоритеты больших заданий. Чтобы сбалансировать доставку, сегментные заказы на запланированные партии и используйте ошеломленное планирование. Частичные поставки помогают избежать линейного голода за критические сборки при использовании ценообразования объема.
Гибкие стратегии времени выполнения выполнения выравнивают вашу цепочку поставок и сокращают узкие места производства в средах с высоким смешением.
Низкие смешиваемые, высокие объемы сборки упрощают программирование и настройку фидера, уменьшая отходы отмены. Машины остаются продуктивными без частых простоя. Высоко-микс-заказы с низким объемом увеличивают частоту переключения, увеличивая время холостого хода в качестве фидеров, программ и трафаретных переключателей. Это влияет на эффективность, если не планируется.
| Aspision High- | Mix | , |
|---|---|---|
| Частота смены | Высокий | Низкий |
| Время простоя машины | Выше | Ниже |
| Затрат на сборку | Выше | Ниже |
Понимание этих компромиссов помогает командам выбрать лучшую стратегию для контроля PCB затрат на сборку при удовлетворении требований проекта.
Эффективная компоновка панели значительно уменьшает отходы материала. Гнездовая нечетная форма PCB s вместе, производители могут максимизировать использование материала. Например, хорошо разработанная панель может снизить затраты на материал до 15%. Это особенно важно для производственных прогонов с большим объемом, где даже небольшие сбережения на единицу могут составить существенное снижение затрат.
Панетная панель уменьшает количество ручных штрихов на доску, что приводит к значительной экономии труда. Меньше ручных взаимодействий означает меньше трудового времени и снижает риск человеческой ошибки. Кроме того, сроки загрузки и разгрузки во время SMT минимизируются. Это может снизить затраты на рабочую силу на 20% в производстве с большим объемом, что делает процесс более эффективным и экономически эффективным.
Панельные платы оптимизируют процессы тестирования, проводя автоматизированную оптическую проверку (AOI), тестирование в цирке (ИКТ) и функциональное тестирование более эффективным. Тестируя несколько плат одновременно, производители могут сократить время и стоимость, связанные с отдельными тестированием доски. Это может снизить затраты на проверку до 30% в объеме производства, обеспечивая высококачественную производительность при минимизации расходов.
Методы депанелизации значительно влияют на затраты и риски. V-оценка-более дешевый метод, но может вызвать нагрузку на доски, что может привести к повреждению. Маршрутизация вкладок дороже, но более мягкой на досках, снижая риск повреждения во время разделения. Неправильная депанелизация может увеличить скорость лома, отрицая некоторые из них, достигнутую за счет панелизации. Балансировка стоимости и риска имеет решающее значение для максимизации общей экономии.
| низкий объем | низкого уровня | , |
|---|---|---|
| Материал сбережения | Эффективная компоновка уменьшает отходы, снижая затраты на материал. | Хорошо разработанная панель может снизить затраты на материал до 15%. |
| Сбережения труда | Меньше ручных штрихов и более быстрая загрузка/разгрузка снижают затраты на рабочую силу. | Затраты на рабочую силу могут быть снижены на 20% в производстве с большим объемом. |
| Эффективность тестирования | Оптимизированные процессы тестирования снижают затраты на проверку на единицу. | Затраты на тестирование могут упасть на 30% в объеме производства. |
| Затраты на депанелизацию | V-оценка дешевле, но рискованнее; Маршрутизация вкладок дороже, но безопаснее. | Выбор правильного метода может предотвратить лом и обеспечить экономию затрат. |
Понимая эти факторы, производители могут рассчитать экономию средств панели и принимать обоснованные решения для оптимизации своих производственных процессов. Каждый аспект предлагает конкретные возможности для снижения затрат при сохранении высококачественного производства.
Панельные конструкции должны соответствовать возможностям вашего сборочного оборудования. Убедитесь, что макеты вашей панели соответствуют размерам и требованиям конвейеров и приспособлений. Проектирование отколовшихся вкладок для эффективного депанелирования может значительно снизить ручной труд и потенциальный ущерб во время разделения. Например, использование V-образных отколовшихся вкладок может сделать процесс депанелирования более плавным и надежным.
Размер панели является критическим фактором в оптимизации затрат. Рассмотрим ограничения размера вашего выбора и места, рефтовы и AOI машин. Негабаритные панели могут потребовать ручного вмешательства, повышения затрат на рабочую силу и снижения эффективности. Поддерживая панели в диапазоне оптимальных размеров для вашего оборудования, вы можете поддерживать плавную автоматизацию и уменьшить потребность в ручной обработке. Например, размер панели, которая хорошо вписывается в возможности машины, может повысить пропускную способность до 25%.
Выбор метода панелизации должен основываться на вашем объеме производства. Для небольших прототипов V-оценка часто является достаточной и экономически эффективной. Тем не менее, для прогонов с большим объемом, маршрутизация вкладок, как правило, предпочтительнее, поскольку она обеспечивает более мягкий процесс разделения, снижая риск повреждения доски. Понимание того, когда использовать V-оценку VS. и маршрутизацию вкладок, может значительно повлиять на стоимость и качество. Например, маршрутизация вкладок может снизить скорость лома до 10% в производственных пробегах с большим объемом.
| низкий уровень | , | высокодолум |
|---|---|---|
| Выравнивающий дизайн панели | Совместные дизайны с возможностями конвейера и приспособления. | Использование V-образных вкладок для легкого депанелирования. |
| Уравновешивающий размер панели | Убедитесь, что панели соответствуют возможностям машины, чтобы избежать ручного вмешательства. | Поддерживая панели в пределах размера машины для поддержания эффективности автоматизации. |
| Выбор метода панели | Выберите V-Score для небольших пробежек, маршрутизацию вкладок для высокого объема. | V-показатель для прототипов, маршрутизация вкладок для производственных прогонов для уменьшения лома. |
Тщательно рассмотрив эти факторы проектирования, производители могут оптимизировать панелизацию как для стоимости, так и для эффективности. Каждый выбор влияет на поток производства и окончательные затраты, принимая обоснованные решения, которые имеют решающее значение для максимизации экономии и поддержания высококачественного производства.
Панетная панель снижает затраты на сборку за счет улучшения использования материалов и снижения обработки. Комбинирование нескольких плат в одну панель максимизирует использование материала, уменьшая отходы. Меньше ручных прикосновений на затраты на доску. Эффективные методы депанелизации также экономят время и уменьшают ошибки.
Да, панель может быть полезно для заказов на небольшие объема. Он оптимизирует процесс сборки, что делает его более эффективным. Даже с меньшим количеством плат, панель сокращает время настройки и улучшает использование материала. Это может привести к экономии средств, особенно при использовании автоматического оборудования.
Лучший метод панели зависит от ваших потребностей в проектировании и производстве. V-оценка подходит для небольших, надежных досок и прототипов. Маршрутизация вкладок лучше для более крупных, более чувствительных плат. Сплошная панель вкладок обеспечивает дополнительную поддержку для больших досок, но требует больше усилий для разделения.
Увеличение объема заказа может привести к значительной экономии затрат. Более высокие объемы снижают затраты на единицу за счет экономии масштаба. Затраты на установку распределены по большему количеству единиц, снижая индивидуальные затраты. Использование материалов также улучшается, уменьшая отходы. Например, большой заказ может снизить затраты на единицу на 20% по сравнению с небольшим.
Пропуск надлежащей конструкции панели может привести к увеличению затрат и задержек производства. Плохо разработанные панели могут привести к материальным отходам, более высоким затратам на рабочую силу и увеличению скорости отходов. Неправильная депанелизация может повредить доскам, что приводит к переделке или отходу. Правильная конструкция панели обеспечивает эффективную производство и экономию затрат.
Понимание того, как PCB затраты на сборку и воздействие на объем имеют решающее значение для оптимизации вашего производства. От экономии материала и эффективности рабочей силы до выбора правильного метода панели, каждый фактор играет роль в снижении затрат и повышении скорости. Если вы хотите улучшить свою продукцию PCB, рассмотрите возможность партнерства с такими экспертами, как Dongguan ICT Technology Co., Ltd. Они специализируются на Advanced PCB решения и могут помочь вам максимизировать эффективность и экономию затрат.
