Выбор правильной конфигурации производственной линии SMT — одно из наиболее важных решений, которые принимает производитель электроники. Хорошо подобранная линия SMT может повысить производительность, обеспечить стабильное качество и поддержать долгосрочный рост. С другой стороны, несоответствующая конфигурация часто приводит к напрасным инвестициям, узким местам в производстве или дорогостоящим обновлениям в дальнейшем.
Одним из ключевых факторов, который часто недооценивают, является размер завода. Заводы разных размеров имеют совершенно разные производственные цели, ограничения и профили рисков. В этом руководстве объясняется, как следует планировать конфигурации производственных линий SMT для малых, средних и крупных заводов и на чем клиентам следует сосредоточиться на каждом этапе.
Производственные линии SMT не являются универсальными решениями. Оптимальная конфигурация во многом зависит от того, как фабрика работает сегодня и как она планирует расти в будущем.
Размер завода влияет на:
Требования к объему производства и времени такта
Разнообразие продукции и частота замены
Наличие рабочей силы и уровень квалификации
Гибкость бюджета и ожидания возврата инвестиций
Игнорирование этих различий часто приводит к перенастроенным линиям, которые используются недостаточно, или к дешевым линиям, которые не могут удовлетворить будущий спрос. Понимание того, где находится ваш завод, — это первый шаг к рациональным инвестициям в линию SMT.

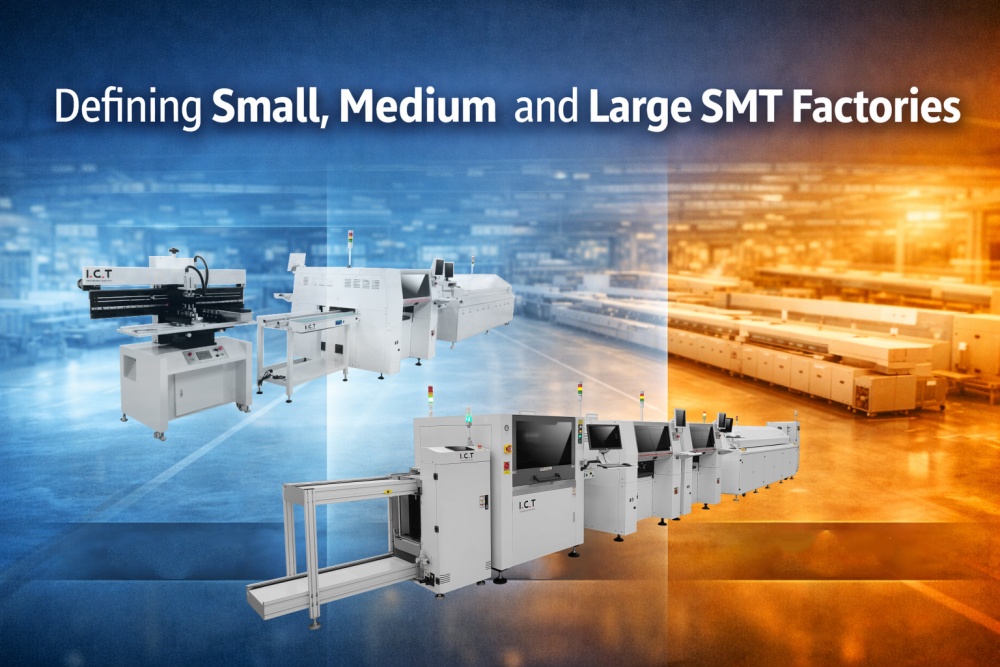

Вместо того, чтобы использовать расплывчатые обозначения, более практично определять размер предприятия, используя оперативные показатели:
Малые фабрики
Низкие и умеренные объемы производства
Большое разнообразие продукции, небольшие партии
Во многих случаях работа в одну смену
Ограниченные группы инженеров и специалистов по техническому обслуживанию
Средние заводы
Стабильный и растущий спрос на продукцию
Несколько моделей продуктов с регулярными заменами
Одна-две смены в день
Специализированные инженеры-технологи и инженеры по качеству
Крупные заводы
Крупносерийное непрерывное производство
Меньше типов продукции, но большая производительность каждой модели
Работа в несколько смен или 24/7.
Сильная автоматизация, качество и ИТ-инфраструктура
Как только завод сможет четко определить свою категорию, решения по конфигурации линии SMT станут гораздо более логичными и экономически эффективными.
Для заводов такого размера ключевым моментом следует избегать чрезмерных инвестиций, сохраняя при этом возможности для постепенной модернизации.
Небольшие предприятия обычно имеют следующие характеристики:
Меньший объем производства (например, ежедневное производство 500-1000 PCB с)
Ограниченный бюджет
Высокий спрос на гибкость и разнообразие продукции
Для небольших заводов конфигурация SMT должна сочетать эффективность и контроль затрат с упором на многофункциональное оборудование.
Рекомендуемое оборудование:
Машина для захвата и размещения : выберите модель среднего класса, такую как JUKI 2030 или Panasonic NPM-W2 , которая предлагает CPH (компонентов в час) около 10–15 тысяч, что подходит для мелкосерийного производства.
Печь оплавления : выберите 8-зонную печь оплавления, например Heller 1707EX, I.C.T-Lyra622 , которая может выполнять обычные процессы пайки LED и компонентов бытовой электроники.
Автоматический оптический контроль (AOI) : Fuji NXT AOI， I.C.T-V8 — экономичный выбор, обеспечивающий достойную точность контроля без превышения бюджета.
Трафаретный принтер : DEK Horizon 03iX, I.C.T-4034 обеспечивает точный контроль давления ракеля и автоматическую очистку, что делает его отличным выбором для небольших предприятий.
Предложения по настройке:
Автоматизация: добавьте автоматические машины для смены питателей, чтобы повысить скорость производства и сократить ручной труд.
Обучение персонала: Обеспечьте, чтобы как минимум два оператора прошли обучение работе с машиной и базовому техническому обслуживанию.
Оптимизация планировки. Рассмотрите U-образную планировку, чтобы минимизировать площади погрузочно-разгрузочных работ и складирования.
Заводы среднего размера обычно производят от 1000 до 5000 PCB в день и часто имеют прочную основу в автоматизации и более гибкий бюджет для поддержки дополнительных инвестиций.
Рекомендуемое оборудование:
Машина для захвата и размещения : выбирайте такие модели, как JUKI RS-1R или Samsung SM471 , которые обеспечивают производительность 20–30 тыс. цен в час и подходят для производства PCB со средней и высокой плотностью.
Печь оплавления : выберите 10-зонную печь оплавления, такую как Heller 1913EX или I.C.T-L10 , которая предлагает точные системы контроля температуры для сложных процессов пайки (например, пайки оплавлением азотом).
Автоматический оптический контроль (AOI) : Для более качественного контроля рассмотрите систему Koh Young Zenith 3D AOI, которая обеспечивает возможности детального контроля.
Проверка паяльной пасты (SPI) : Система Koh Young или I.C.T-S400 SPI может контролировать толщину и консистенцию паяльной пасты в режиме реального времени во время процесса печати.
Предложения по настройке:
Повышенная автоматизация : внедрение автоматических систем погрузочно-разгрузочных работ для уменьшения ручного вмешательства.
Планировка производственной линии : Линейная компоновка обеспечивает плавный поток материала и минимальные потери времени.
Контроль качества : добавьте SPI+AOI системы непрерывного контроля, чтобы гарантировать соблюдение высоких стандартов качества на каждом этапе производства.
Крупные заводы обычно имеют очень высокие объемы производства, часто превышающие 5000 PCB с в день, и могут позволить себе инвестировать в более широкий спектр оборудования. Эти заводы стремятся к максимальной автоматизации и высокой производительности, обычно с использованием нескольких производственных линий.
Рекомендуемое оборудование:
Машина для захвата и размещения : модели высокого класса, такие как JUKI RS-7R или Fuji NXT III, с производительностью более 40 тыс. в час идеально подходят для крупномасштабного производства в больших объемах.
Печь оплавления : выберите 12-зонную печь оплавления, например I.C.T-L12 или Heller 1917EX, которая подходит для различных процессов пайки и плат высокой плотности.
Автоматический оптический контроль (AOI) : Koh Young Zenith или I.C.T- 5146 3D AOI идеально подходит для крупных заводов, предлагая расширенные возможности трехмерного контроля.
Трафаретный принтер : высокоточные принтеры, такие как DEK Horizon 03iX, I.C.T-5151, подходят для больших объемов производства и обеспечивают равномерное нанесение паяльной пасты.
Предложения по настройке:
Полная автоматизация: убедитесь, что вся производственная линия автоматизирована, включая автоматическое переключение питателей и роботизированные системы обработки материалов.
Оптимизация процесса: настраивайте температурные профили печи оплавления и программы захвата и размещения в соответствии с различными типами продуктов, обеспечивая гибкость производства.
Обратная связь по данным: установите системы мониторинга в реальном времени для отслеживания производительности оборудования и прогнозирования потенциальных сбоев.
Многие проекты линии SMT не приносят ожидаемых результатов из-за ошибок, которых можно было избежать. К наиболее распространенным из них относятся:
Выбор оборудования основан исключительно на максимальных характеристиках, а не на реальных потребностях.
Переоценка краткосрочного роста производства
Игнорирование времени переналадки и эксплуатационной сложности
Недооценка важности поддержки процессов и обучения
Эти ошибки часто происходят из-за того, что конфигурацию линии SMT рассматривают как список покупок, а не как задачу проектирования производственной системы.
Даже небольшие заводы думают о будущем росте. Главное не покупать все заранее, а планировать линию с учетом расширения.
Практические стратегии расширения включают в себя:
Резервирование места для размещения дополнительного оборудования
Выбор машин с модульными путями обновления
Стандартизация интерфейсов для будущей автоматизации
Хорошо спланированная линия SMT позволяет заводу шаг за шагом масштабировать выпуск, не отказываясь от существующих инвестиций. Такой подход снижает риск и обеспечивает соответствие капитальных затрат реальному росту бизнеса.
Пренебрежение разнообразием продукции. Многие производители сосредотачиваются только на производстве одного типа продукции и упускают из виду разнообразие продукции, которая будет производиться. Различные типы электронных продуктов (например, LED, автомобильная электроника, медицинская электроника) предъявляют разные требования к оборудованию. Производственная линия должна быть настроена в соответствии с фактическим ассортиментом продукции.
Чрезмерная зависимость от одного бренда оборудования. Несмотря на то, что бренд имеет значение, важнее сосредоточиться на совместимости оборудования. Мультибрендовая комбинация может предложить более гибкие решения для различных потребностей.
Чрезмерная автоматизация: не каждый процесс нуждается в полной автоматизации. Некоторые этапы (например, сборка, проверка) выигрывают от сотрудничества человека и машины, что может повысить эффективность при одновременном снижении затрат.
При выборе производственной линии SMT важно учитывать не только характеристики оборудования, но и фактический размер завода, производственный поток, типы продукции и потребности в автоматизации. Малые, средние и крупные фабрики имеют разные приоритеты в настройке своих производственных линий. Правильно подобранная установка может максимизировать эффективность производства и качество продукции.
Профессиональный поставщик решений SMT не начинает с рекомендаций по оборудованию. Вместо этого они начинают с понимания производственных целей, ограничений и планов роста. Такой подход приводит к решениям, которые являются практичными, масштабируемыми и устойчивыми с течением времени.
Если вы все еще не уверены в конфигурации производственной линии SMT или хотите настроить оборудование по индивидуальному заказу, свяжитесь с I.C.T. Мы предоставляем комплексные, индивидуальные решения, которые гарантируют бесперебойную и эффективную работу каждого аспекта вашей производственной линии.
