Конформное покрытие PCB в России: защита от влаги и загрязнений

Просмотры:0     Автор:Vinci Zhang     Время публикации: 2026-09-15      Происхождение:Работает

Запрос цены

facebook sharing button
twitter sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Почему промышленной электронике в России нужно конформное покрытие: защита PCB от влаги, загрязнений и температурных рисков


Конформное покрытие печатных плат необходимо не каждой электронной сборке, но для промышленной электроники оно часто становится важной частью надежности изделия. Если плата работает во влажной среде, рядом с пылью, химическими загрязнениями, конденсатом, солевыми аэрозолями или при заметных перепадах температуры, обычной защиты корпуса может оказаться недостаточно. В таких условиях влага и загрязнения постепенно влияют на изоляцию, паяные соединения, выводы компонентов и стабильность электрических цепей.

Защитное покрытие печатных плат создает тонкий изолирующий слой на поверхности PCBA. Он не делает плату полностью герметичной и не заменяет правильную конструкцию корпуса, но снижает воздействие внешней среды на критичные участки. Влагозащитное покрытие печатных плат может помочь ограничить риск коррозии, утечки тока, поверхностного загрязнения и некоторых последствий конденсации.

Для российских предприятий вопрос особенно важен из-за широкого диапазона климатических условий. Одна и та же электронная система может работать в отапливаемом помещении, холодном производственном цехе, на улице, в транспортном оборудовании, в энергетической установке или в промышленной зоне с пылью и аэрозолями. Поэтому решение о покрытии PCB нужно принимать не по привычке и не только по цене, а на основе условий эксплуатации, конструкции платы, требований к ремонту и полной стоимости отказа.

В этой статье рассмотрим, когда действительно нужно нанесение защитного покрытия, от каких рисков оно защищает, какие PCB лучше покрывать, как выбрать технологию и оборудование, какие ошибки часто допускают производители и как встроить покрытие в общую SMT-производственную линию.

1. Что такое конформное покрытие и какую задачу оно решает

Конформное покрытие представляет собой тонкий защитный слой, который повторяет рельеф поверхности печатной платы, компонентов и паяных соединений. Материал наносится после сборки и очистки PCB, а затем высушивается или отверждается в соответствии с технологией конкретного покрытия.

Главная задача покрытия заключается в том, чтобы ограничить контакт электронных компонентов и проводящих участков с внешней средой. В зависимости от материала и толщины слоя оно может снижать воздействие влаги, пыли, солей, химических загрязнений, конденсата и некоторых механических факторов.

1.1. Покрытие не равно полной герметизации

Важно правильно понимать возможности технологии. Конформное покрытие не превращает печатную плату в полностью герметичный модуль. Оно не заменяет корпус, уплотнения, вентиляционные элементы, дренаж, правильную трассировку и выбор материалов.

Если вода может свободно проникать в корпус, если плата постоянно погружается в жидкость или на поверхности образуется большое количество загрязнений, одного защитного слоя недостаточно. В таких случаях необходимо оценивать всю систему: корпус, кабельные вводы, разъемы, вентиляцию, способ установки и условия обслуживания.

1.2. Как защитный слой влияет на надежность платы

Без покрытия загрязнения могут оседать между проводниками и компонентами. В присутствии влаги это повышает риск поверхностных токов утечки и электрохимических процессов. На открытых металлических участках может развиваться коррозия, а паяные соединения могут постепенно терять стабильность.

Защитное покрытие печатных плат создает дополнительный барьер между поверхностью PCB и окружающей средой. Эффект зависит от состава материала, качества очистки, равномерности нанесения, отсутствия пузырьков и пропусков, а также от правильного отверждения.

1.3. Почему покрытие особенно важно для промышленной электроники

Промышленные электронные устройства часто работают дольше бытовой техники и могут быть установлены в местах, где обслуживание затруднено. Отказ контроллера, блока питания, измерительного модуля или системы управления может остановить технологический процесс.

В такой ситуации стоимость конформного покрытия нужно сравнивать не только с расходами на нанесение, но и с последствиями отказа: простоем оборудования, выездом сервисной команды, заменой платы, повторным запуском и возможным повреждением соседних узлов.

1.4. Где покрытие является частью общей производственной системы

Нанесение защитного покрытия нельзя рассматривать как случайную операцию в конце сборки. Оно должно быть связано с очисткой платы, маскированием зон, сушкой или отверждением, контролем и последующим тестированием.

Если завод планирует полноценное производство электроники, покрытие PCB следует включать в технологическую карту вместе с SMT-монтажом, пайкой, инспекцией, маркировкой и финальными испытаниями. Общий подход к проектированию производственной инфраструктуры описан в материале о оборудовании для производства электроники и планировании российской фабрики.

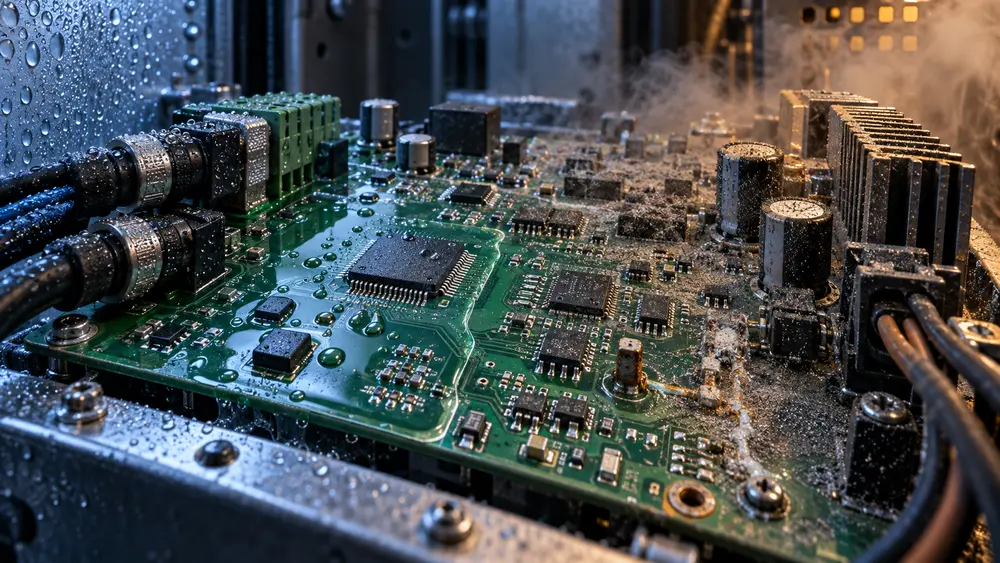

2. Какие риски создают влага, загрязнения и температурные изменения


Потребность в покрытии определяется не названием отрасли, а конкретными рисками эксплуатации. Одна промышленная плата может работать в чистом шкафу управления, другая - рядом с вибрацией, пылью, охлаждающими жидкостями или наружным воздухом. Эти условия требуют разного уровня защиты.

2.1. Влажность и конденсация

Влага может проникать в корпус через вентиляционные отверстия, кабельные вводы, разъемы и неплотности. Даже если на плату не попадает струя воды, перепады температуры способны вызвать конденсацию на поверхности.

Конденсат особенно опасен, когда на плате есть загрязнения, остатки флюса или ионные примеси. Вода становится проводящей средой, а расстояние между соседними проводниками на современной PCB может быть небольшим. В результате возрастает риск токов утечки, нестабильной работы и постепенной коррозии.

Влагозащитное покрытие печатных плат помогает отделить поверхность PCB от влаги, но его эффективность зависит от полного покрытия нужных зон. Если под компонентом, возле вывода или на краю платы остается открытая область, защита может быть неполной.

2.2. Пыль и производственные загрязнения

Промышленная пыль может содержать металлические частицы, углерод, соли, масла и другие вещества, влияющие на электрическую изоляцию. Загрязнение постепенно накапливается на поверхности и становится более опасным при повышенной влажности.

Обычная пыль не всегда приводит к немедленному отказу. Риск часто развивается постепенно: ухудшается теплоотвод, растет ток утечки, возникают нестабильные сигналы или появляются локальные коррозионные зоны.

Покрытие PCB снижает прямой контакт загрязнений с поверхностью платы, но не отменяет необходимость чистого корпуса, фильтрации воздуха и правильной эксплуатации. Если грязь попадает на разъемы, механические контакты или участки, оставленные без покрытия, проблема может сохраниться.

2.3. Химические загрязнения

Промышленные платы могут находиться рядом с маслами, растворителями, моющими средствами, парами химических веществ и солевыми аэрозолями. Совместимость покрытия с конкретной средой необходимо проверять отдельно. Не каждый материал одинаково устойчив к каждому химическому воздействию.

При выборе покрытия нужно учитывать состав среды, температуру, длительность воздействия и способ очистки оборудования. Если изделие будет регулярно контактировать с определенным химическим веществом, поставщик материала должен подтвердить пригодность покрытия для такой задачи.

2.4. Температурные циклы

Печатная плата может нагреваться во время работы и охлаждаться после отключения. При наружной установке или эксплуатации в неотапливаемом помещении температурный диапазон становится шире. Повторяющиеся циклы приводят к расширению и сжатию платы, корпуса компонентов и паяных соединений.

Покрытие должно сохранять адгезию и целостность при ожидаемых температурах. Слишком жесткий материал может создавать дополнительные механические напряжения, а недостаточно устойчивый материал может трескаться, отслаиваться или терять защитные свойства.

2.5. Сочетание нескольких факторов

Наиболее сложные условия возникают, когда одновременно присутствуют влажность, загрязнения, температурные перепады и вибрация. Каждый фактор по отдельности может быть допустимым, но их сочетание ускоряет развитие дефектов.

Именно поэтому климатическую защиту нужно оценивать по реальному сценарию. Плата, которая нормально работает в сухом офисном помещении, не обязательно будет надежной в производственном шкафу рядом с насосами, приводами и открытыми технологическими зонами.

3. Для каких PCB и изделий конформное покрытие особенно полезно


Конформное покрытие может применяться в самых разных электронных изделиях, но наибольший эффект оно дает там, где отказ платы связан с внешней средой и где замена или ремонт изделия обходятся дорого.

3.1. Промышленные контроллеры и системы автоматизации

Контроллеры управляют датчиками, приводами, клапанами и другими элементами технологического оборудования. Они могут устанавливаться в шкафах, расположенных в цехах с пылью, влажностью, вибрацией и переменной температурой.

Защитное покрытие печатных плат помогает снизить риск поверхностных утечек и загрязнения на участках управления. Но при этом необходимо оставить доступными клеммы, разъемы, тестовые площадки, кнопки настройки и элементы, которые должны контактировать с окружающей средой.

3.2. Источники питания и силовые модули

Силовые платы часто выделяют тепло, имеют крупные токоведущие участки и работают в условиях повышенной электрической нагрузки. Если к этому добавляется влажность или загрязнение, риск поверхностных токов и коррозии возрастает.

Покрытие может защищать отдельные зоны, но его нанесение должно быть согласовано с тепловым режимом. Нельзя закрывать покрытием поверхности, которые должны эффективно передавать тепло, если выбранный материал и конструкция изделия этого не допускают.

3.3. Наружные устройства и телекоммуникационное оборудование

Наружные электронные модули подвергаются перепадам температуры, конденсации, пыли и воздействию окружающей атмосферы. Защита платы в таком случае должна рассматриваться вместе с корпусом, вентиляцией и герметичностью кабельных соединений.

Для телекоммуникационного оборудования важна стабильность работы в течение длительного времени. Даже небольшое ухудшение изоляции или коррозия возле разъема может привести к нестабильности сигнала или периодическому отказу.

3.4. Транспортная и автомобильная электроника

В транспортных системах электронные платы могут испытывать вибрацию, температурные циклы, конденсацию и загрязнение. Дополнительным фактором является ограниченное пространство, из-за которого ремонт или замена платы могут быть сложными.

Конформное покрытие помогает защитить электронные соединения, но необходимо проверить совместимость материала с вибрацией, теплом, разъемами, уплотнениями и процессом ремонта. Не все зоны платы должны покрываться одинаково.

3.5. Измерительные приборы и датчики

Измерительные модули могут работать вблизи источников влаги, пыли или химических веществ. При этом покрытие не должно ухудшать работу сенсоров, вентиляционных отверстий, оптических элементов и калибровочных зон.

Для такой продукции часто применяется выборочное нанесение защитного покрытия, при котором критические компоненты маскируются, а остальные участки платы обрабатываются автоматически или вручную.

3.6. Энергетические и инфраструктурные системы

Электронные блоки для энергетики, распределительных систем, зарядной инфраструктуры и удаленных объектов могут работать без постоянного присутствия оператора. Надежность платы становится частью общей доступности объекта.

В таких проектах важно оценивать не только устойчивость покрытия, но и возможность диагностировать, ремонтировать или заменять покрытые платы. Хорошая защита должна снижать риск отказа, не создавая непреодолимых проблем при обслуживании.

4. Как выбрать тип защитного покрытия для печатных плат

Материал выбирают по условиям эксплуатации, требованиям к ремонту, совместимости с компонентами и способу нанесения. Универсального покрытия для всех промышленных PCB не существует.

4.1. Акриловые покрытия

Акриловые материалы часто рассматриваются как практичный вариант для стандартной защиты от влаги, пыли и загрязнений. Они могут быть удобны для нанесения и ремонта, поскольку при необходимости относительно легко удаляются подходящим растворителем.

Однако акриловое покрытие не следует автоматически считать лучшим решением для высокой температуры, сильной химической нагрузки или длительного наружного воздействия. Его пригодность необходимо подтверждать условиями конкретного изделия.

4.2. Силиконовые покрытия

Силиконовые материалы отличаются гибкостью и часто применяются там, где плата испытывает температурные циклы или механические напряжения. Они могут сохранять эластичность при изменении температуры и лучше компенсировать небольшие движения компонентов.

При этом силиконовая поверхность может иметь особенности с точки зрения последующего ремонта, адгезии и очистки. Перед запуском массового производства следует проверить совместимость материала с разъемами, клеями, маркировкой и тестовыми контактами.

4.3. Полиуретановые покрытия

Полиуретановые материалы могут обеспечивать более стойкую защиту в условиях загрязнений и некоторых химических воздействий. Их часто рассматривают для изделий, где требуется прочный защитный слой.

Компромиссом может быть более сложное удаление покрытия при ремонте. Поэтому важно заранее определить, будет ли плата ремонтироваться на заводе, каким способом выполняется локальное снятие слоя и как контролируется повторное нанесение.

4.4. Эпоксидные и другие жесткие материалы

Жесткие материалы могут применяться в отдельных специальных задачах, когда требуется высокая механическая или химическая стойкость. Но их жесткость может усложнить ремонт, создать напряжения при температурных циклах и закрыть доступ к компонентам.

Для серийной промышленной платы такой материал выбирается только после анализа условий эксплуатации, теплового режима, требований к ремонту и приемочных испытаний.

4.5. Какие параметры сравнивать

Перед выбором защитного материала нужно сравнить:

  • диапазон рабочих температур;

  • стойкость к влажности и конденсации;

  • устойчивость к загрязнениям и химическим веществам;

  • адгезию к поверхности платы и компонентам;

  • эластичность после отверждения;

  • время сушки или полимеризации;

  • способ локального ремонта;

  • совместимость с маскированием;

  • оптические свойства и возможность инспекции;

  • требования к вентиляции и безопасности.

Важно оценивать не только характеристики материала в лабораторном описании, но и результат на реальной плате с конкретными компонентами, флюсом, очисткой и технологией пайки.

5. Как организовать нанесение защитного покрытия

Качество покрытия определяется не только выбранным материалом, но и всей технологической последовательностью. Неправильная очистка, остатки флюса, масло, пыль или влага на поверхности могут снизить адгезию и создать дефекты.

5.1. Подготовка и очистка платы

Перед нанесением плата должна быть проверена на наличие загрязнений, остатков флюса, пыли, влаги и посторонних частиц. Способ очистки зависит от используемого флюса, компонентов, покрытия и требований производства.

После очистки необходимо обеспечить достаточное высыхание. Если остаточная влага останется под покрытием, она может привести к пузырькам, отслоению или локальному ухудшению изоляции.

5.2. Маскирование зон

Не все участки PCB должны покрываться. Обычно маскируются разъемы, клеммы, переключатели, тестовые площадки, контактные поверхности, резьбовые элементы и компоненты, которым необходим теплообмен или движение.

Маскирование должно быть стабильным и повторяемым. Если защитная пленка, заглушка или маскирующий материал установлены неправильно, покрытие может попасть на контактную зону или, наоборот, оставить незащищенный участок.

5.3. Ручное нанесение

Ручное нанесение подходит для прототипов, ремонта, малых партий и изделий со сложной геометрией. Оператор может обходить отдельные компоненты и корректировать покрытие на нестандартных участках.

Основные ограничения связаны с повторяемостью толщины, скоростью, зависимостью от навыка и сложностью документирования результата. Для серийного выпуска ручной процесс должен быть стандартизирован инструкциями, шаблонами и контролем.

5.4. Распыление и автоматизированное нанесение

Распыление позволяет обрабатывать большую площадь быстрее и равномернее, если правильно настроены расстояние, давление, скорость и траектория. Автоматизация помогает повторять программу для разных изделий и уменьшает влияние оператора.

Однако распыление требует контроля аэрозоля, вентиляции, маскирования и чистоты оборудования. Края платы, тени компонентов и зоны под высокими деталями могут получать недостаточное покрытие.

5.5. Селективное нанесение покрытия

Селективная технология наносит материал только на запрограммированные зоны. Она особенно полезна, когда на одной плате есть много разъемов, тестовых площадок и участков, которые нельзя покрывать.

Для промышленной серии автоматическая система может объединять позиционирование, дозирование, распыление, контроль программы и передачу платы на сушку или отверждение. Это помогает снизить объем ручного маскирования и повысить повторяемость.

Подробнее о возможностях линии для нанесения конформного покрытия на печатные платы можно узнать на специализированной странице оборудования. Конкретная конфигурация должна подбираться по размерам PCB, материалу, зонам маскирования и требуемой производительности.

5.6. Сушка и отверждение

После нанесения покрытие должно высохнуть или отвердиться. Режим зависит от материала: могут использоваться воздушная сушка, нагрев, ультрафиолетовое отверждение или комбинация нескольких этапов.

Недостаточное отверждение приводит к липкой поверхности, нестабильной защите и загрязнению платы при дальнейшей сборке. Слишком интенсивный режим может повредить компоненты или изменить свойства материала.

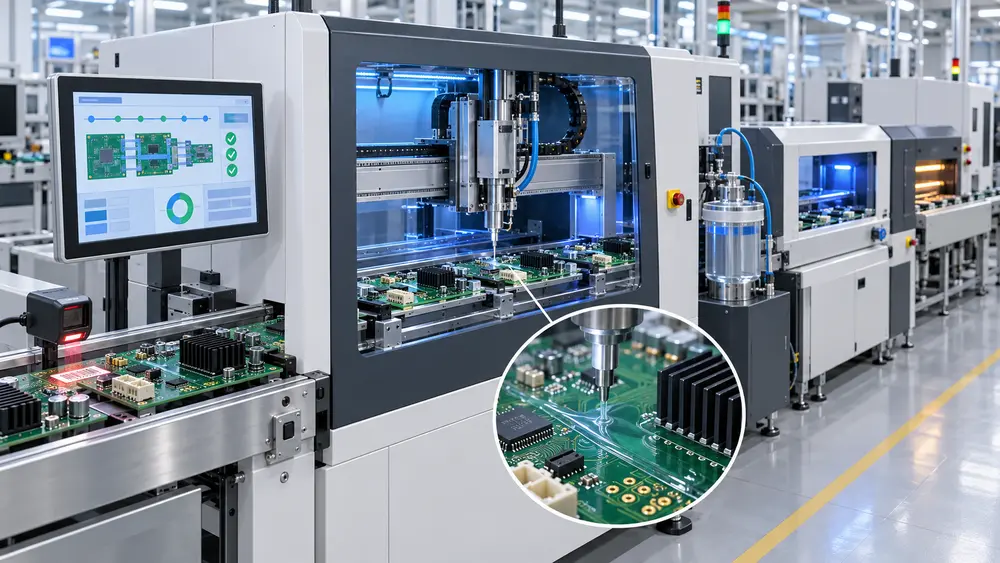

6. Преимущества автоматической линии нанесения покрытия


Автоматическая система нужна не каждому предприятию. Но при устойчивой серийной программе она может обеспечить заметные преимущества по качеству, повторяемости и управлению производственным потоком.

6.1. Повторяемость толщины и зоны нанесения

Программа может задавать траекторию, скорость, объем материала и границы покрытия. Это снижает различия между операторами и помогает поддерживать одинаковый результат на разных сменах.

Равномерность особенно важна там, где слишком тонкий слой не обеспечивает нужной защиты, а слишком толстый слой увеличивает время сушки, расход материала или риск скрыть дефекты.

6.2. Снижение ручного маскирования

Если на плате много зон, которые необходимо оставить открытыми, ручное маскирование может занимать значительную часть цикла. Автоматическое выборочное нанесение сокращает количество операций и упрощает переход между изделиями.

Полностью отказаться от маскирования удается не всегда. Но автоматическая программа может уменьшить объем ручной подготовки и сделать критические границы покрытия более стабильными.

6.3. Лучшая прослеживаемость

Для каждой платы можно сохранять рецепт, версию программы, дату, оператора, номер партии материала и результат проверки. Такая информация полезна при расследовании отказов, изменении конструкции и подтверждении стабильности процесса.

Прослеживаемость должна быть соразмерна масштабу производства. Даже небольшому заводу полезно фиксировать идентификатор платы, материал покрытия, программу и статус контроля.

6.4. Интеграция с SMT-производством

Автоматическое нанесение покрытия может быть включено в общий производственный поток после пайки, очистки и инспекции. При проектировании необходимо определить, где будет происходить маскирование, какой участок отвечает за очистку, как плата поступает в установку и каким образом она передается на отверждение.

В состав общего проекта могут входить загрузчики, разгрузчики, конвейеры, буферы, маркировка и контроль. Структуру такой производственной системы удобно сопоставлять с материалом о развитии SMT-оборудования и производства электроники в России.

6.5. Технологическая модель T650

Для предварительного анализа автоматизированного нанесения можно рассмотреть селективную машину конформного покрытия для SMT PCB. При оценке конкретной модели нужно проверить рабочую область, тип нанесения, совместимость с материалом покрытия, систему позиционирования, маскирование, сушку и требования к обслуживанию.

Оборудование на продуктовой странице не следует автоматически считать готовой конфигурацией для любого завода. Перед закупкой нужны образцы плат, технологический тест и согласование полного маршрута.

7. Как рассчитать экономику защитного покрытия

Экономическая целесообразность покрытия зависит от того, какой риск оно снижает и насколько дорого обходится отказ. Нельзя оценивать проект только по стоимости килограмма материала или цене дозирующей установки.

7.1. Прямые затраты

К прямым расходам относятся материал покрытия, очистка, маскирующие элементы, оснастка, энергия, обслуживание, труд оператора, отверждение и контроль. При автоматическом процессе добавляются программирование, подготовка рецептов и техническое обслуживание системы.

Расход материала зависит от площади платы, толщины слоя, количества открытых зон, способа нанесения и потерь при очистке оборудования. Поэтому фактический расход нужно определять на реальном изделии.

7.2. Скрытые расходы без покрытия

Если покрытие не применяется, возможны расходы на ремонт, замену плат, гарантийные обращения, диагностику периодических отказов и простой оборудования. В отдельных проектах эти расходы гораздо выше первоначальной стоимости защиты.

Но нельзя автоматически считать, что любое покрытие снизит все отказы. Если проблема вызвана плохим монтажом, дефектным корпусом, неверной схемой заземления или перегревом, защитный слой может не решить первопричину.

7.3. Как оценить окупаемость

Для предварительной оценки можно сравнить несколько сценариев:

  • плата без покрытия;

  • ручное нанесение;

  • полуавтоматическое нанесение;

  • автоматическая селективная система;

  • полная линия с нанесением, сушкой и контролем.

Для каждого сценария нужно учитывать стоимость цикла, объем выпуска, процент переделок, время ремонта, ресурс изделия и ожидаемую цену отказа. При малой партии автоматическая установка может не окупаться быстро. При стабильной серии или высокой стоимости отказа автоматизация может быть оправдана.

7.4. Влияние номенклатуры

Если завод выпускает много разных плат, важны скорость смены программ, универсальность оснастки и простота подготовки. Одна установка может обслуживать несколько изделий, но для каждого потребуется проверить маскирование, рецепт и режим отверждения.

Широкая номенклатура увеличивает ценность программируемой системы, но одновременно повышает требования к управлению данными. Ошибка в выборе программы может привести к неправильному покрытию или нанесению материала на запрещенную зону.

7.5. Связь с инвестициями в производство

Покрытие должно быть включено в общий бюджет фабрики вместе с SMT-оборудованием, контролем, очисткой и инфраструктурой. Подход к расчету капитальных расходов, сервису и запуску можно сопоставить с материалом о рынке SMT-оборудования в России, отраслевых инвестициях и направлениях развития производства.

В проекте необходимо заранее решить, будет ли нанесение выполняться на всех изделиях или только на отдельных группах с повышенными требованиями. Такой выбор помогает не перегружать бюджет и одновременно сохранить защиту там, где она действительно влияет на надежность.

8. Как внедрить покрытие без потери качества и ремонтопригодности

Внедрение конформного покрытия должно начинаться с анализа конструкции платы и условий эксплуатации. Если технологию просто добавить в конец существующего маршрута, можно получить проблемы с очисткой, тестированием, ремонтом и маскированием.

8.1. Сначала определите зоны, которые нельзя покрывать

До выбора установки нужно составить карту запрещенных зон. В нее могут входить разъемы, клеммы, тестовые точки, переключатели, регулировочные элементы, светодиоды, датчики, вентиляционные отверстия и участки теплоотвода.

Карта должна быть связана с CAD-данными, спецификацией и программой нанесения. При изменении платы необходимо проверять, не изменились ли границы покрытия.

8.2. Согласуйте покрытие с ремонтом

Покрытая плата должна оставаться ремонтопригодной в пределах, предусмотренных проектом. Необходимо определить, каким способом снимается покрытие, какие инструменты используются и как восстанавливается защитный слой после ремонта.

Если материал невозможно удалить локально, ремонт может стать дорогим или привести к замене всей платы. Это особенно важно для промышленной электроники, где изделие должно обслуживаться в течение длительного периода.

8.3. Проверьте очистку до покрытия

Защитное покрытие не должно использоваться для маскировки загрязнений. Остатки флюса, пыль или масло под слоем могут привести к снижению адгезии и электрическим проблемам.

Перед запуском серийного процесса нужно определить метод очистки, критерии чистоты, время сушки и порядок передачи платы на покрытие. Если между очисткой и нанесением проходит много времени, необходимо защищать поверхность от повторного загрязнения.

8.4. Проведите технологическую валидацию

Тестовая партия должна подтвердить равномерность слоя, отсутствие пропусков, правильность границ, адгезию, сушку, внешний вид и работу критичных компонентов. При необходимости проверяются электрические параметры после покрытия.

Если изделие предназначено для сложных условий, программа испытаний должна включать воздействие температуры, влажности, вибрации или загрязнений в соответствии с требованиями проекта. Набор испытаний определяется назначением продукта и условиями заказчика.

8.5. Обучите операторов и технологов

Оператор должен понимать не только порядок запуска машины, но и причины критических параметров. Важно обучить его проверять материал, вязкость, чистоту сопла, состояние оснастки, корректность программы, маскирование и условия сушки.

Технолог должен уметь анализировать дефекты: пузыри, пропуски, наплывы, недостаточную толщину, загрязнение открытых зон и отслоение. Без такой компетенции автоматизация не гарантирует стабильный результат.

8.6. Встройте покрытие в заводскую документацию

Технологическая карта должна содержать материал, подготовку поверхности, зоны маскирования, способ нанесения, толщину или критерии покрытия, режим сушки, контроль и порядок ремонта.

При изменении платы или компонента необходимо проверять совместимость с покрытием. Новый разъем, другой пластик, измененная высота компонента или иной флюс могут повлиять на результат процесса.

9. FAQ: часто задаваемые вопросы о конформном покрытии PCB

9.1. Когда промышленной плате действительно нужно конформное покрытие?

Покрытие особенно полезно, если плата работает во влажной, пыльной, загрязненной или температурно нестабильной среде. Также его стоит рассматривать для изделий с высокой стоимостью отказа, труднодоступной установкой и длительным сроком эксплуатации. Окончательное решение должно основываться на условиях изделия, а не только на отрасли.

9.2. Защищает ли покрытие от полного попадания воды?

Нет, конформное покрытие не заменяет герметичный корпус и уплотнения. Оно снижает воздействие влаги и загрязнений на покрытые участки, но не делает плату полностью водонепроницаемой. При риске прямого попадания воды необходимо проектировать защиту корпуса и кабельных соединений вместе с покрытием.

9.3. Можно ли наносить покрытие на всю печатную плату?

Не всегда. Разъемы, тестовые площадки, переключатели, датчики, контактные зоны и элементы теплоотвода часто требуют маскирования. Перед нанесением нужно составить карту разрешенных и запрещенных участков и проверить ее на реальной конструкции PCB.

9.4. Что лучше: ручное или автоматическое нанесение?

Ручное нанесение подходит для прототипов, ремонта и малых партий со сложной геометрией. Автоматическое нанесение лучше подходит для повторяемой серийной продукции, где важны стабильность толщины, контроль границ, прослеживаемость и снижение зависимости от оператора.

9.5. Можно ли ремонтировать плату после нанесения покрытия?

Да, если выбранный материал и технологическая документация предусматривают локальное удаление и повторное нанесение. До запуска нужно определить инструменты ремонта, метод очистки и порядок восстановления защитного слоя. Для некоторых жестких покрытий ремонт может быть существенно сложнее.

9.6. Как понять, окупится ли оборудование для нанесения покрытия?

Нужно сравнить ручной и автоматический процесс по полной стоимости: материалам, труду, времени цикла, маскированию, ремонту, браку, простоям и стоимости отказа готового изделия. Если завод выпускает стабильную серию или работает с дорогой промышленной электроникой, автоматизация может быть оправданной. Для малых партий следует отдельно оценить загрузку и срок возврата инвестиций.

Конформное покрытие является не просто дополнительным слоем на поверхности PCB, а частью стратегии надежности промышленного изделия. Оно помогает снизить риски, связанные с влагой, загрязнениями и температурными циклами, но результат зависит от правильной конструкции платы, очистки, маскирования, выбора материала, нанесения, отверждения и контроля.

Для российского производителя оптимальный подход начинается с условий эксплуатации. Сначала нужно определить, какие факторы действительно угрожают изделию, затем выбрать материал и способ нанесения, провести тесты на реальной плате и только после этого планировать автоматизацию. Если процесс встроен в общую SMT-производственную систему, покрытие PCB может повысить предсказуемость работы промышленной электроники и уменьшить стоимость отказов на протяжении всего жизненного цикла изделия.
