Современная печатная плата часто объединяет компоненты разных типов. Малые резисторы, конденсаторы, микросхемы, диоды и другие SMD-компоненты рационально устанавливать на автоматическом оборудовании. Крупные разъемы, реле, трансформаторы, клеммы, силовые компоненты и детали, испытывающие механическую нагрузку, во многих случаях по-прежнему удобнее устанавливать через отверстия платы.
Именно поэтому российские предприятия редко могут ограничиться только поверхностным монтажом или только ручной сборкой. Полностью ручной процесс становится слишком зависимым от квалификации сотрудников, а попытка заменить все выводные детали на SMD-аналоги не всегда соответствует конструкции изделия, требованиям надежности и условиям эксплуатации.
Смешанный монтаж широко применяется при производстве промышленной автоматики, блоков управления, телекоммуникационного оборудования, источников питания, измерительных приборов, систем безопасности, автомобильной электроники, контроллеров, энергетических модулей и оборудования для инфраструктурных проектов.
Например, управляющая плата промышленного оборудования может содержать большое количество мелких компонентов, микроконтроллер и интерфейсные микросхемы. Все эти элементы удобно устанавливать по SMT-технологии. Одновременно на той же плате могут находиться клеммные колодки, реле, разъемы и силовые компоненты, которым необходима механически прочная установка в отверстия.
Если такое изделие собирать вручную, производитель столкнется с длинным циклом, трудностями повторяемости и большим количеством визуальных проверок. Если же автоматизировать только SMT-часть, THT-операции могут стать новым узким местом. Поэтому проектировать необходимо не отдельную SMT-линию и не отдельный DIP-участок, а единый маршрут производства печатной платы.
Оборудование, которое хорошо работает в одной конфигурации, не обязательно будет оптимальным для другой. На итоговую производительность влияют размер платы, количество компонентов, формат панелей, номенклатура изделий, требования к пайке, объем выпуска и частота переналадки.
Например, установщик компонентов может иметь высокую паспортную скорость, но на конкретной плате его реальная производительность будет зависеть от количества питателей, типов корпусов, расстояния между компонентами и частоты замены программ. Аналогично, THT-участок может быть ограничен не скоростью пайки, а ручной установкой крупных компонентов, подготовкой выводов или последующей инспекцией.
Поэтому при проектировании необходимо ответить на несколько практических вопросов:
какой процент компонентов относится к SMT и какой к THT;
какие компоненты устанавливаются автоматически;
какие компоненты требуют ручной фиксации или дополнительной оснастки;
какой способ пайки подходит для каждой группы соединений;
где будут обнаруживаться дефекты;
какая операция станет узким местом при росте объема;
можно ли будет расширить линию без полной перестройки цеха.
SMT + THT линия должна рассматриваться как система из нескольких взаимосвязанных участков. В нее входят подготовка материалов, поверхностный монтаж, пайка оплавлением, контроль, выводной монтаж, пайка, ремонт, финальная инспекция и тестирование.
Если один участок не согласован с другим, завод получает либо простой оборудования, либо накопление незавершенного производства. Например, SMT-часть может выпускать больше плат, чем способен обработать THT-участок. В результате изделия будут ждать установки выводных компонентов, а производственный цикл увеличится.
При разработке общей концепции можно использовать информацию о SMT-производственных линиях и конфигурациях для сборки печатных плат. Но для смешанного производства SMT-часть необходимо дополнить отдельным анализом DIP-монтажа, пайки выводных компонентов и последующего контроля.

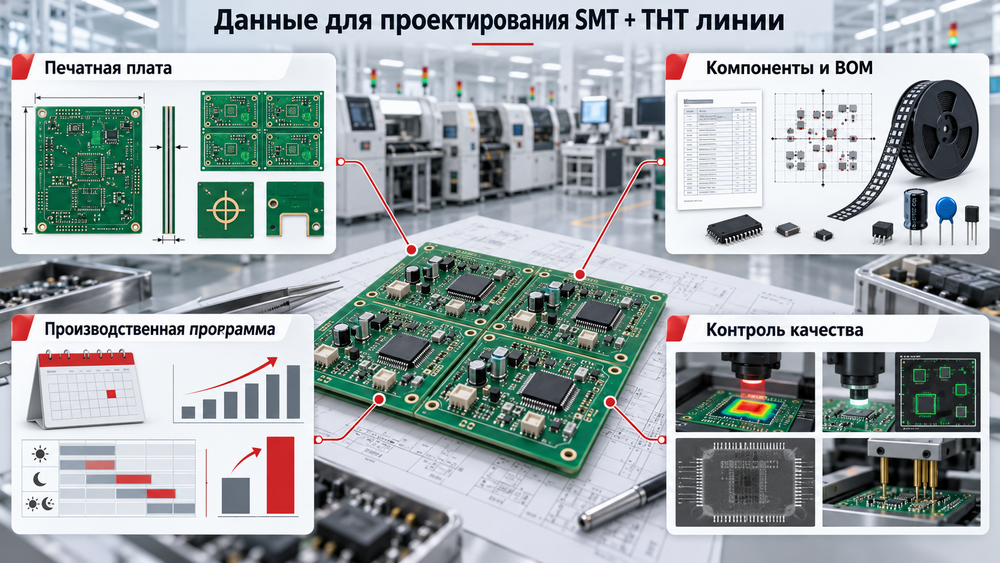

До выбора оборудования необходимо подготовить технические и производственные данные. Чем точнее исходная информация, тем меньше вероятность получить линию, которая формально соответствует заданию, но не обеспечивает нужный выпуск.
В первую очередь нужно собрать информацию о самой плате и используемой панели. Необходимо указать длину, ширину и толщину платы, размеры технологических полей, наличие вырезов, отверстий, перемычек, реперных знаков и ограничений по транспортировке.
Также важно определить, будет ли плата обрабатываться поштучно или в составе панели. Панелизация влияет на загрузку оборудования, размер трафарета, настройку принтера, скорость установки компонентов и последующее разделение плат.
Если на плате присутствуют компоненты с высокой массой или большой площадью контакта, следует отдельно оценить тепловой баланс. Такие детали могут влиять на профиль пайки и на выбор печи оплавления, волновой или селективной пайки.
Для каждой платы желательно подготовить BOM и данные центроидов. В перечне компонентов должны быть отражены тип корпуса, размеры, ориентация, количество, полярность и способ установки.
Для THT-компонентов нужно указать диаметр выводов, расстояние между выводами, высоту детали, необходимость формовки, требования к фиксации и доступность зоны пайки. Для SMD-компонентов необходимо проверить совместимость с питателями, соплами и возможностями установщика.
Особое внимание следует уделить смешанным компонентам, которые могут устанавливатьcя несколькими способами. Выбор технологии должен зависеть не только от закупочной цены компонента, но и от надежности монтажа, производительности, ремонтопригодности и требований конечного изделия.
Нужно определить не только годовой план, но и фактическое распределение заказов по изделиям. Для каждой платы желательно знать месячный объем, размер партии, количество смен, количество рабочих дней и ожидаемые пики производства.
Если номенклатура меняется каждую неделю, линия должна быть рассчитана на быструю переналадку. Если завод выпускает одну или несколько стабильных плат большими партиями, приоритетом могут стать автоматическая подача материалов, минимизация остановок и высокая повторяемость процесса.
Не следует использовать максимальный прогноз продаж как единственную основу проекта. Лучше сформировать несколько сценариев:
минимальная загрузка на этапе запуска;
базовая загрузка при выполнении текущего плана;
расширенная загрузка при росте заказов;
пиковый режим, если он действительно нужен производству.
Такая модель помогает избежать двух противоположных ошибок: покупки слишком дорогой линии без достаточной загрузки и выбора оборудования, которое быстро перестанет справляться с объемом.
До проектирования необходимо определить, какие дефекты должны выявляться на каждом этапе. Если плата проходит только финальную проверку, ошибка SMT-монтажа может быть обнаружена уже после установки THT-компонентов. Это увеличивает время ремонта и стоимость переделки.
Для каждой критичной операции нужно определить допустимый метод контроля: визуальная инспекция, SPI, AOI, рентгеновский контроль, электрический тест или функциональная проверка. Не каждому проекту требуется одинаковый набор оборудования, но требования должны быть сформулированы до закупки.
После сбора исходных данных нужно составить технологическую схему. Она должна показывать движение платы, материалов, программ, оснастки и информации о качестве.
Для типовой смешанной платы маршрут может выглядеть следующим образом:
входной контроль печатных плат и компонентов;
комплектование материалов по производственному заданию;
нанесение паяльной пасты;
контроль нанесения пасты;
установка SMD-компонентов;
пайка оплавлением;
автоматическая оптическая инспекция;
установка THT-компонентов;
пайка волной, селективная пайка или ручная пайка;
визуальный контроль и ремонт;
электрические и функциональные испытания;
маркировка, упаковка и передача заказчику.
Это только базовая схема. В реальном проекте последовательность может изменяться в зависимости от расположения компонентов, допустимого количества нагревов, необходимости нанесения клея, конформного покрытия и требований к тестированию.
Наиболее распространенный маршрут предполагает, что сначала выполняются печать пасты, установка SMD-компонентов и пайка оплавлением. После проверки платы устанавливаются THT-компоненты, а затем выполняется пайка выводных соединений.
Преимущество этого подхода заключается в том, что SMT-процесс можно стабилизировать до передачи платы на следующий участок. Дефекты поверхностного монтажа выявляются раньше, а THT-операторы получают уже проверенные платы.
Однако необходимо учитывать, что последующая установка и пайка THT-компонентов не должны повреждать SMD-соединения. Для этого важны правильная оснастка, фиксация платы, контроль температуры и аккуратное перемещение между участками.
В некоторых случаях отдельные выводные компоненты могут устанавливаться до оплавления, если они совместимы с температурным профилем и не мешают транспортировке платы. Такой процесс иногда помогает сократить число операций, но он требует подтверждения технологом и проверки конкретной конструкции.
Не следует применять этот вариант автоматически. Крупные, тяжелые или чувствительные к нагреву детали могут сместиться, изменить тепловой баланс платы или привести к дефектам пайки. Сложные решения необходимо проверять на тестовой партии.
Если THT-компонентов немного, завод может организовать отдельную ручную или полуавтоматическую ячейку после SMT-участка. Это позволяет запускать производство постепенно и не инвестировать сразу в полную автоматизацию вывода.
Такой подход часто подходит для смешанной номенклатуры и небольших серий. Но при росте объема ручная ячейка может стать ограничением. Поэтому еще на начальном этапе необходимо определить, какие операции впоследствии можно автоматизировать и где будет установлено дополнительное оборудование.
Узкое место необходимо искать по всему маршруту, а не только среди основных машин. Им может стать принтер, установщик, печь, ручная установка разъемов, формовка выводов, селективная пайка, AOI, ремонт или финальное тестирование.
Для анализа нужно сопоставить время обработки платы на каждом участке. Важно учитывать не только чистое машинное время, но и загрузку материалов, переналадку, проверку, техническое обслуживание, ручную обработку и повторные операции.
Если SMT-часть быстрее THT-участка, необходимо предусмотреть ограниченный буфер, изменить распределение персонала или автоматизировать наиболее трудоемкую операцию. Если THT-часть работает быстрее, не обязательно увеличивать ее мощность: возможно, сначала нужно устранить проблему на SMT-участке.

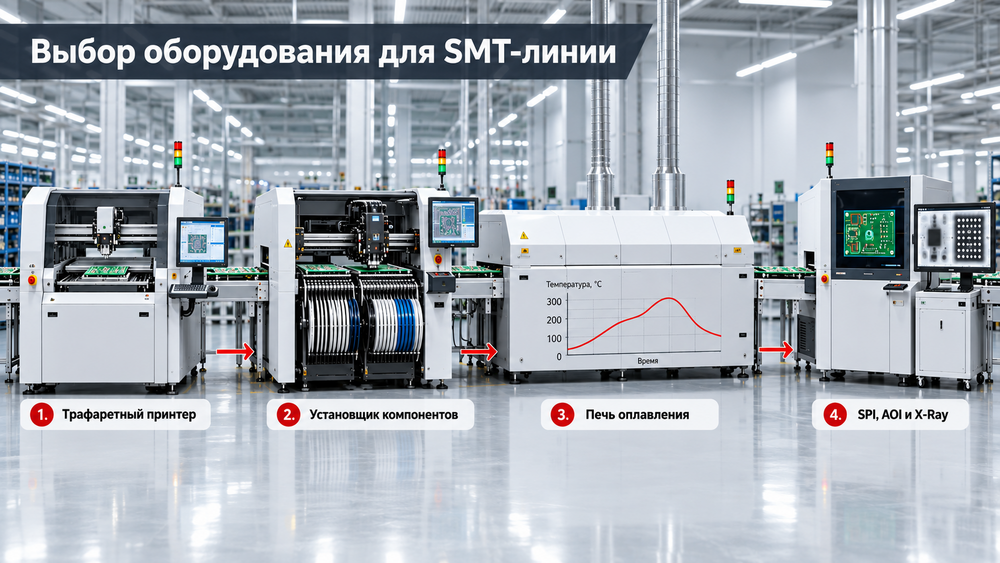

SMT-часть определяет качество поверхностного монтажа и обеспечивает основу для дальнейшей сборки. Она должна соответствовать реальному компонентному составу и производственной программе.
Принтер задает качество нанесения паяльной пасты. Смещение, недостаточный объем, избыток пасты и загрязнение трафарета могут привести к дефектам еще до установки компонентов.
При выборе следует учитывать:
размер печатной платы и панели;
совместимость с используемыми трафаретами;
точность позиционирования;
способ совмещения платы и трафарета;
удобство очистки;
время переналадки;
возможность работы с разными изделиями.
Для небольшой серии особенно важны удобство работы и быстрая смена изделия. Для крупной серии большое значение имеют стабильность, автоматическая коррекция и интеграция с последующим контролем.
Установщик необходимо оценивать по реальному BOM, а не только по рекламной скорости. Важно проверить поддерживаемые корпуса, типы питателей, количество позиций, точность, совместимость с мелкими компонентами, возможности работы с крупными деталями и скорость переналадки.
Если завод выпускает несколько изделий, количество фидеров и организация комплектования могут влиять на экономику сильнее, чем максимальное число установок в час. Долгая смена компонентов или частые ошибки при загрузке способны снизить фактическую производительность всей линии.
Для серийного производства желательно заранее определить, какие компоненты будут оставаться на линии постоянно, а какие будут использоваться только при определенных заказах. Это помогает организовать хранение, подготовку и смену материалов.
Печь должна обеспечивать стабильный профиль пайки для всей номенклатуры или, по крайней мере, позволять быстро переходить между утвержденными рецептами. При выборе необходимо учитывать размер платы, ее тепловую массу, наличие крупных медных зон, требования компонентов и тип используемой пасты.
Паспортное количество зон само по себе не гарантирует подходящий результат. Важнее понять, насколько равномерно прогревается конкретная плата, как стабильно поддерживается температура и насколько удобно контролировать профиль.
SPI помогает обнаружить проблемы нанесения пасты до пайки. AOI используется для проверки установки компонентов и паяных соединений после оплавления. Рентгеновский контроль может потребоваться для скрытых соединений и отдельных сложных корпусов.
В небольшой серии предприятие может начать с визуального контроля и ограниченного набора автоматических проверок. В стабильном серийном производстве автоматическая инспекция помогает сократить зависимость от ручной проверки и быстрее анализировать повторяющиеся дефекты.
При планировании полной конфигурации можно рассмотреть автоматическую SMT-линию для высокоскоростной сборки печатных плат как пример состава оборудования. Но итоговая конфигурация должна быть адаптирована к конкретному BOM, размеру платы и производственной программе.
THT-участок должен проектироваться с учетом количества выводных компонентов, их размеров, требований к пайке и доли ручного труда. В одних проектах достаточно нескольких рабочих мест и оборудования для пайки, в других требуется автоматическая вставка, формовка выводов, селективная пайка и расширенная инспекция.
Ручная установка подходит для малых партий, прототипов, часто изменяющихся изделий и компонентов сложной формы. Ее преимуществом является гибкость: оператор может быстро адаптироваться к новой плате и выполнять нестандартные операции.
Главные ограничения ручного монтажа связаны с производительностью, повторяемостью и зависимостью от квалификации. При увеличении объема предприятие может столкнуться с очередью перед пайкой, ростом ошибок ориентации и различиями между сменами.
Если применяется ручная установка, необходимо разработать четкие инструкции, визуальные образцы, контроль ориентации, правила фиксации компонентов и порядок передачи платы на пайку.
Автоматическая вставка может быть оправдана для повторяемых выводных компонентов и стабильной серийной продукции. Полуавтоматические решения позволяют снизить нагрузку на оператора, сохраняя гибкость при смене изделий.
Перед выбором оборудования нужно проверить совместимость компонента с системой подачи. Не каждый компонент удобно подавать автоматически. На итоговую эффективность влияют форма корпуса, состояние выводов, упаковка, ориентация и необходимость предварительной подготовки.
Пайка волной подходит для плат, на которых значительная часть выводных соединений может формироваться одновременно. Такой процесс способен обеспечить высокую производительность, но требует правильного расположения компонентов, защиты чувствительных SMD-элементов и контроля параметров флюса и припоя.
При смешанной сборке необходимо проверить, как нижняя сторона платы взаимодействует с волной. Если на ней находится большое количество SMD-компонентов, определенные зоны могут потребовать дополнительной защиты или иной технологической последовательности.
Селективная пайка применяется для обработки отдельных выводных соединений. Она особенно полезна, когда плата содержит небольшое количество THT-компонентов, но их нельзя эффективно паять общей волной из-за плотного SMT-монтажа или особенностей конструкции.
При выборе селективной пайки нужно оценить количество точек, доступность зон, требования к флюсу, размер платы, скорость обработки и необходимость программирования. Для небольших партий важна гибкость подготовки программы, для серийного производства - повторяемость и стабильность процесса.
Подробную конфигурацию для сквозного монтажа можно изучить на странице DIP-линии для производства электронных изделий. На практике отдельные узлы этой конфигурации могут использоваться вместе с SMT-частью или подбираться в виде полуавтоматического участка.
Производительность THT-участка должна соответствовать фактическому выходу SMT-части. Если THT-монтаж выполняется вручную, нужно оценить количество операторов и время обработки одной платы. Если используется автоматическая или селективная пайка, необходимо учитывать загрузку оснастки, смену программ и время подготовки.
Для нескольких изделий может потребоваться отдельное рабочее место для нестандартных компонентов. Это позволяет не останавливать основной поток при выполнении операций, которые невозможно объединить в единую программу.
Планировка определяет, насколько удобно будет перемещать платы, материалы, оснастку и сотрудников. Неправильная организация пространства приводит к лишним транспортировкам, смешиванию партий, затрудненному обслуживанию и увеличению времени цикла.
приемку и входной контроль материалов;
хранение печатных плат;
хранение и комплектование компонентов;
участок подготовки питателей и материалов;
SMT-линию;
буфер между SMT и THT;
THT-рабочие места;
оборудование пайки;
зону визуальной и автоматической инспекции;
участок ремонта;
электрические и функциональные испытания;
маркировку, упаковку и отгрузку.
Кроме площади самих машин, необходимо учитывать сервисные проходы, места для открытия дверей, доступ к фильтрам, возможность замены узлов и безопасное перемещение персонала.
Линейная схема удобна для стабильного серийного производства. Плата движется в одном направлении, а последовательность операций легко контролировать визуально. Такой вариант хорошо подходит, если помещение достаточно длинное и между участками нет значительных возвратных потоков.
Риск линейной схемы заключается в том, что остановка одного участка может повлиять на весь поток. Поэтому необходимо заранее определить места для буферов, ремонта и временного хранения плат.
U-образная схема может быть удобна для малых и средних серий, когда один оператор или небольшая команда обслуживает несколько операций. Она сокращает расстояния и может упростить контроль материалов.
Но при U-образной планировке необходимо особенно внимательно организовать движение людей и материалов. Пересечение входящего сырья с готовыми изделиями недопустимо с точки зрения управления производством.
Буфер нужен для выравнивания двух участков, но его размер должен быть обоснованным. Слишком маленький буфер приводит к постоянным остановкам. Слишком большой превращается в склад незавершенного производства и затрудняет прослеживаемость.
На каждой партии нужно указывать статус: прошла ли плата SMT-пайку, выполнена ли AOI, разрешена ли передача на THT, какие компоненты уже установлены и требуется ли ремонт. Это особенно важно при нескольких изделиях, похожих внешне.
До установки оборудования необходимо проверить электроснабжение, сжатый воздух, вытяжку, освещение, ESD-защиту и климатические условия. Печь, компрессор, вытяжные системы и часть вспомогательного оборудования могут предъявлять собственные требования к помещению.
Для российских предприятий важно предусмотреть обслуживание в зимний период, стабильность инженерных сетей и доступ к критическим запасным частям. Инфраструктурные ограничения лучше выявить до заказа, а не во время монтажа.
Смешанная линия требует единого управления качеством. Если SMT и THT контролируются как независимые процессы, часть дефектов может переходить с одного участка на другой. В результате растет объем ремонта и становится сложнее определить первопричину проблемы.
До пайки важно проверять нанесение пасты, положение отпечатка и соответствие программы. После оплавления контролируются наличие компонентов, ориентация, смещение, перемычки, непропаи и состояние паяных соединений.
Если дефект обнаружен сразу после SMT, его легче исправить. Передача такой платы на THT-участок увеличивает количество операций, которые придется повторить после ремонта.
После установки выводных компонентов нужно проверить ориентацию, высоту, положение, правильность посадки и соответствие спецификации. После пайки контролируются перемычки, непропаи, недостаточное заполнение отверстий и механические повреждения.
Особое внимание нужно уделять разъемам, клеммам, переключателям и другим деталям, которые будут испытывать нагрузку при подключении или эксплуатации. Для таких компонентов важны не только электрические, но и механические параметры монтажа.
Минимальная система прослеживаемости должна связывать изделие с производственным заданием, версией платы, партией компонентов, программой оборудования и результатами контроля.
В более развитом варианте фиксируются серийный номер платы, номер партии паяльной пасты и флюса, используемые питатели, программа принтера, установщика, печи и оборудования пайки, результаты SPI и AOI, сведения о ремонте и результаты финального теста.
Не каждому предприятию необходимо внедрять сложную MES-систему с первого дня. Но даже небольшая фабрика должна иметь правила маркировки, хранения данных, управления версиями программ и блокировки несоответствующих материалов.
В зависимости от уровня автоматизации потребуются операторы SMT, операторы THT, наладчики, инженер-технолог, специалист по качеству, сотрудники входного контроля и специалисты по ремонту.
Важно заранее определить ответственность за следующие задачи:
подготовку и проверку программ;
комплектование компонентов;
замену питателей;
контроль паяльной пасты и флюса;
измерение температурного профиля;
регистрацию дефектов;
ремонт и повторную проверку;
выпуск партии после завершения контроля.
Обучение должно быть связано с реальными изделиями завода. Оператору недостаточно знать, как включить машину. Он должен понимать, как распознать неправильную загрузку, отклонение компонента, нарушение рецепта и необходимость остановить процесс.
Экономику смешанной линии нужно рассчитывать по полной стоимости владения. В бюджет входят не только SMT- и THT-машины, но и доставка, монтаж, инженерная подготовка, оснастка, трафареты, обучение, программирование, расходные материалы, запасные части и период стабилизации.
Основное оборудование. Принтер, установщик, печь, инспекция, THT-оборудование, оборудование пайки и конвейеры.
Инфраструктура. Электроснабжение, сжатый воздух, вытяжка, ESD, освещение, климат и подготовка помещения.
Оснастка и расходные материалы. Трафареты, носители, фиксаторы, сопла, питатели, флюс, припой и средства очистки.
Ввод в эксплуатацию. Монтаж, наладка, разработка программ, технологические прогоны и обучение.
Рабочий капитал. Материалы для тестовых партий, запасные части и резерв на корректировку процесса.
Полезно заранее разделить расходы на обязательные для запуска и те, которые можно добавить на следующем этапе. Например, часть ручных THT-операций может быть автоматизирована позднее, если проект предусматривает соответствующую площадь, питание и логистику.
Срок окупаемости зависит от фактической загрузки, доли ручного труда, стоимости брака, количества переделок, сменности и производственной программы. Нельзя корректно определить его только по цене оборудования.
Для предварительной оценки можно использовать следующую логику:
Ежемесячный эффект = экономия на ручных операциях + снижение брака + сокращение переделок + увеличение выпуска - дополнительные операционные расходы.
Ориентировочный срок окупаемости = первоначальные инвестиции / среднемесячный чистый эффект.
Это не заменяет финансовую модель проекта. В нее также необходимо включить загрузку линии на этапе запуска, время обучения, возможные простои, расходы на обслуживание, стоимость материалов и изменение номенклатуры.
Поставщика следует оценивать как партнера по проекту, а не только как продавца оборудования. До подписания договора нужно проверить границы поставки, техническую поддержку, обучение, документацию, требования к помещению, запасные части и порядок решения гарантийных вопросов.
Полезно уточнить:
кто разрабатывает общую технологическую схему;
кто отвечает за совместимость оборудования;
входит ли монтаж в предложение;
кто готовит программы и рецепты;
как проводится приемка линии;
какие документы передаются заказчику;
как организуется обучение персонала;
как обеспечивается удаленная техническая поддержка;
какие запасные части рекомендуется держать на складе.
Перед закупкой удобно использовать чек-лист проверки поставщика SMT-оборудования перед покупкой в России. Он помогает структурировать вопросы по технической части, сервису, поставке и дальнейшему сопровождению.
Самая низкая закупочная цена не всегда означает лучшую экономику. Если оборудование требует большого количества ручных операций, часто останавливается или плохо поддерживает нужную номенклатуру, итоговая себестоимость платы может вырасти.
Также опасно покупать избыточную конфигурацию без подтвержденной загрузки. Линия с большим запасом возможностей может быть полезна при прогнозируемом росте, но при отсутствии заказов капитальные вложения будут возвращаться дольше.
Общий подход к планированию рынка, оборудования, бюджета и запуска завода можно дополнительно рассмотреть в материале о планировании SMT-производства в России, бюджете и запуске завода. Для смешанной линии этот подход необходимо расширить анализом THT-монтажа, пайки и согласования двух технологических потоков.
Российский проект должен учитывать не только характеристики оборудования, но и доступность логистики, технической поддержки, расходных материалов, документации и запасных частей. Желательно заранее определить, какие узлы являются критичными для непрерывности производства и какой резерв необходимо иметь на складе.
Также стоит учитывать перспективы развития локального электронного производства, изменение цепочек поставок, необходимость контролировать сроки и растущую потребность в собственных производственных мощностях. Дополнительный отраслевой контекст приведен в статье о тенденциях SMT-оборудования и возможностях развития производства электроники в России.
Смешанная линия объединяет поверхностный монтаж SMD-компонентов и выводной монтаж THT-компонентов. В ее состав входят не только SMT-принтер, установщик и печь, но также THT-рабочие места, оборудование для установки выводных компонентов, пайка волной или селективная пайка и дополнительные контрольные операции.
Да, если оборудование поддерживает размеры плат, используемые корпуса компонентов, необходимое количество питателей и частоту переналадки. При большом количестве изделий важно заранее оценить время смены программ, комплектование материалов и риск ошибок при переходе с одной платы на другую.
Не всегда. Для малых серий и сложной номенклатуры ручная или полуавтоматическая установка может быть более гибкой. Полная автоматизация THT обычно становится более обоснованной при стабильном серийном выпуске и большом количестве повторяющихся выводных компонентов.
Пайка волной подходит для изделий, где большое количество выводных соединений можно обрабатывать одновременно. Селективная пайка удобна для плат с отдельными THT-зонами и плотным SMT-монтажом. Решение принимается после анализа конструкции платы, расположения компонентов, объема выпуска и требований к качеству.
Необходимо рассчитать фактическое время обработки платы на каждом участке, включая переналадку, загрузку материалов, контроль и повторные операции. Если SMT-часть значительно быстрее THT, следует увеличить пропускную способность THT или автоматизировать ограничивающую операцию. Если узкое место находится в SMT, расширение DIP-участка не решит проблему.
В техническом задании следует указать размеры и панели платы, BOM, типы компонентов, объемы выпуска, сменность, технологический маршрут, способы пайки, требования к контролю, прослеживаемости, инфраструктуре, обучению, сервису и будущему расширению. Чем полнее эти данные, тем точнее поставщик сможет подготовить конфигурацию.
Правильно спроектированная SMT + THT линия должна соответствовать не только текущей плате, но и реальной производственной стратегии предприятия. Сначала необходимо определить изделие, объем, маршрут и узкие места, затем подобрать SMT- и THT-оборудование, спроектировать планировку и оценить полную экономику проекта. Такой порядок помогает снизить риск простоев, сократить количество переделок и создать производственный поток, который можно постепенно расширять.
