Для SMT-фабрики в России правильный температурный профиль пайки часто важнее, чем просто выбор хорошей печи. Если профиль оплавления настроен неправильно, можно получить недостаточное смачивание, перегрев чувствительных компонентов, деформацию платы или нестабильный выход годных изделий. Поэтому настройка профиля оплавления должна опираться не на интуицию, а на параметры платы, тип пасты, тепловую нагрузку и реальную конструкцию линии.
На практике температурный профиль пайки нужно рассматривать как часть всей производственной системы. Один и тот же профиль печи оплавления не подходит для всех PCB: на результат влияют толщина платы, площадь меди, масса компонентов, длина печи и тип продукции. Если вы только выбираете оборудование, сначала полезно посмотреть, как выбрать печь оплавления для SMT-линии в России, а уже потом переходить к точной настройке рецепта под конкретный продукт.
Содержание

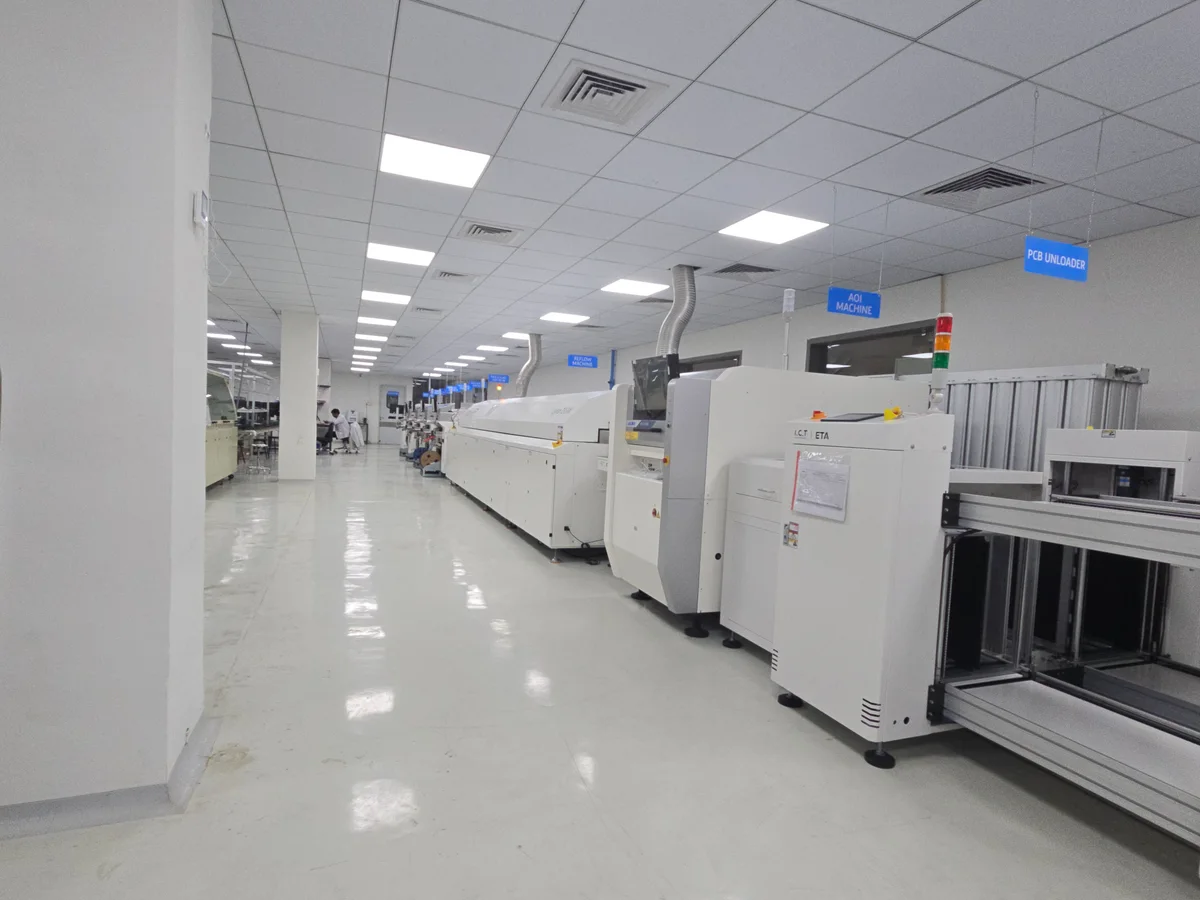

Профиль оплавления - это не просто набор цифр на экране печи, а последовательность температурных зон, через которые проходит плата до завершения пайки оплавлением. В реальном производстве важно, чтобы каждая зона выполняла свою задачу: равномерно прогреть плату, активировать флюс, довести паяльную пасту до рабочей температуры и затем аккуратно охладить изделие. Если одна из этих стадий нарушена, растет риск дефектов и повторной доработки.
При этом нельзя ориентироваться только на паспортную температуру пайки SMT. Реальная температура на плате часто отличается от значения внутри камеры, потому что у разных изделий разная тепловая инерция. Именно поэтому правильный профиль оплавления обычно строится через замеры на плате, а не только через настройки печи. В таком подходе помогает и выбор самой печи, например бессвинцовая печь Lyra622N, когда нужен стабильный и повторяемый режим работы.
Preheat - это первая критическая зона, где плата должна прогреваться плавно и равномерно. Если нагрев слишком резкий, паяльная паста может начать вести себя нестабильно, а компоненты и сама PCB получат лишний термический стресс. Для больших плат, плат с массивными медными полями и изделий с чувствительной электроникой это особенно опасно.
На этом этапе обычно смотрят на скорость подъема температуры, разницу между верхом и низом платы, а также на то, насколько быстро достигается рабочий диапазон до зоны выдержки. Хороший SMT профиль не должен «дергать» плату. Он должен подготавливать изделие к следующей стадии, а не пытаться сразу довести его до пика. Если вы хотите сопоставить профиль с конкретным оборудованием, полезно изучить печи оплавления L10, чтобы понять, как камера и зоны нагрева влияют на результат.

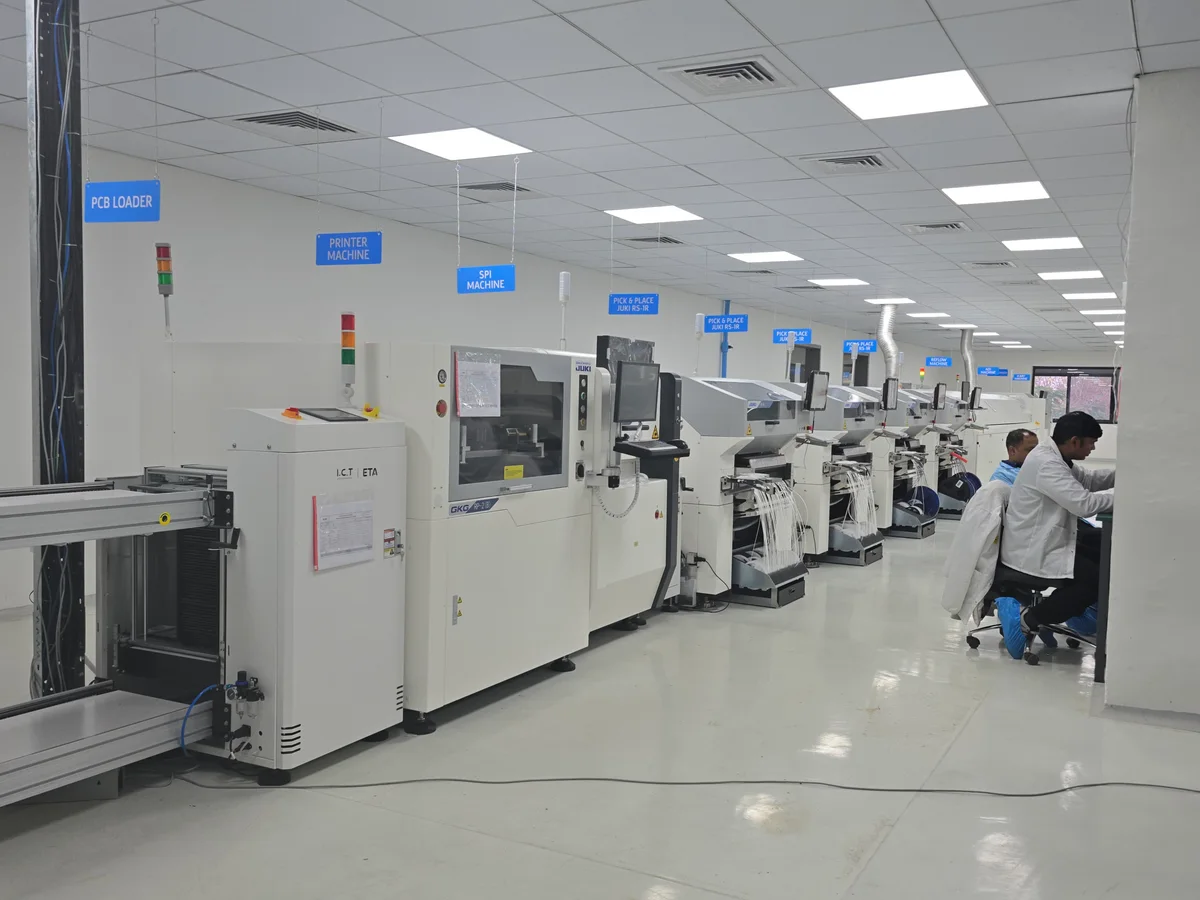

Зона soak нужна для выравнивания температуры по всей плате и активизации пасты перед выходом на пик. Это особенно важно, если на одной плате есть и мелкие компоненты, и массивные тепловые участки. В таком случае слишком короткая выдержка приводит к недопайке отдельных зон, а слишком длинная - к лишней тепловой нагрузке и ухудшению внешнего вида шва.
Пик профиля оплавления нужно подбирать так, чтобы паста успела полностью расплавиться, но не создавалась избыточная температура пайки SMT. Для бессвинцовых процессов это особенно чувствительный этап, потому что рабочее окно уже и ошибки здесь дороже. Если в линии используются изделия с разной массой и сложностью, рецепт лучше фиксировать отдельно для каждой группы плат, а не пытаться упростить процесс до одного универсального режима.

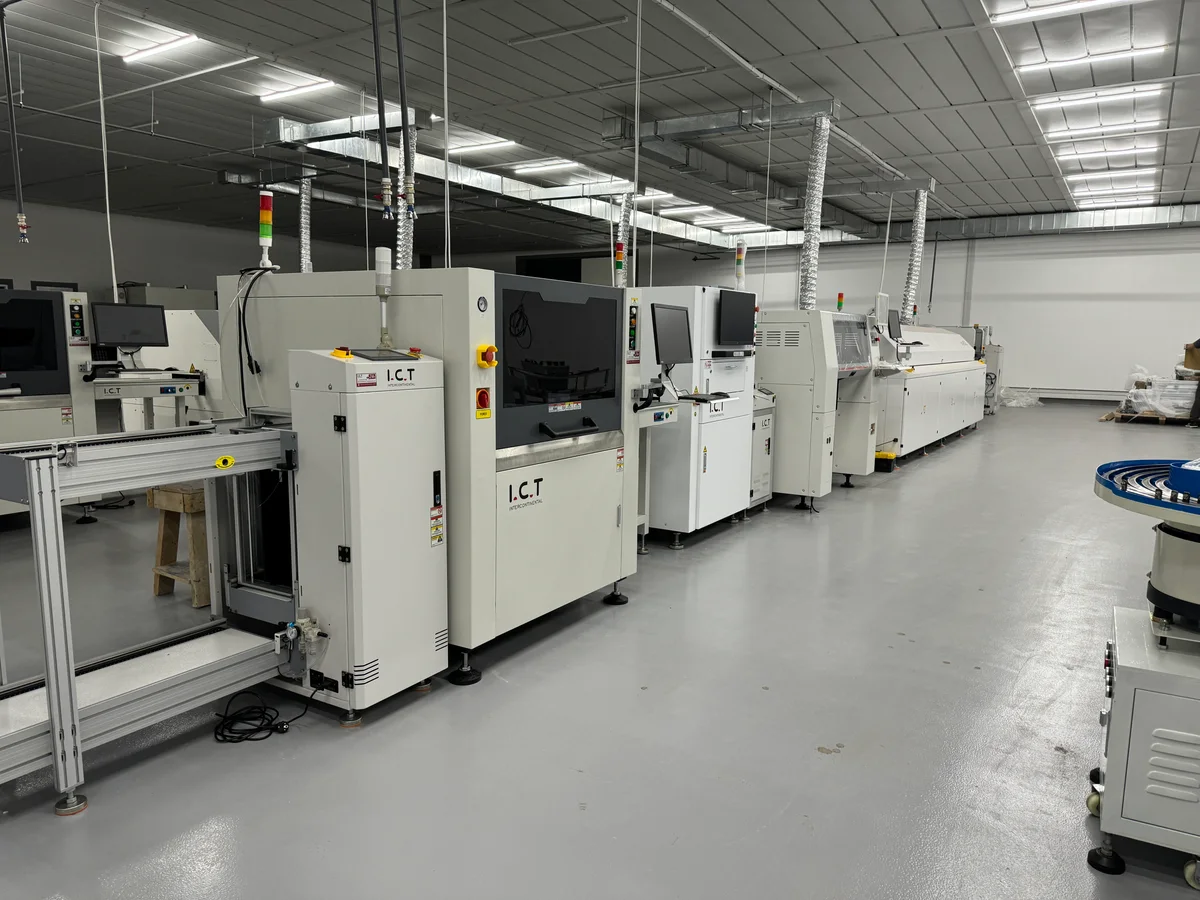

Охлаждение часто недооценивают, хотя именно оно помогает закрепить качественную пайку и уменьшить риск скрытых дефектов. Слишком быстрое охлаждение может создать термический стресс, а слишком медленное иногда ухудшает структуру соединения и делает процесс менее повторяемым. Поэтому профиль печи оплавления должен быть согласован не только с нагревом, но и с финальной стадией охлаждения.
После настройки стоит обязательно проверить не только параметры на экране, но и реальный результат на плате. Полезно смотреть на форму паяного соединения, возможные смещения компонентов, равномерность смачивания и повторяемость по всей партии. Если профиль стабилен, линия работает спокойнее, а оператору проще удерживать качество в течение всей смены.
Нужна помощь с настройкой профиля оплавления?
Опишите тип PCB, пасту, зону нагрева и текущую печь, и I.C.T поможет подобрать более практичный режим под вашу SMT линию.
Правильный профиль дает стабильную пайку без перегрева, недопайки и лишнего стресса для компонентов. Обычно это видно по повторяемому качеству, ровной форме шва и отсутствию типичных термических дефектов на партии плат.
Слишком быстрый preheat создает термический удар, особенно на больших или сложных платах. Паста и компоненты могут прогреваться неравномерно, из-за чего возрастает риск дефектов еще до выхода в зону выдержки.
Зона soak выравнивает температуру по всей плате и подготавливает ее к пику. Это помогает сократить разницу между холодными и горячими участками и делает пайку более стабильной.
Проверять профиль нужно при запуске нового изделия, после смены платы, пасты или печи, а также после заметных изменений в качестве. На стабильной линии контроль все равно полезно повторять периодически.
В большинстве случаев нет. Разные платы имеют разную тепловую нагрузку, размер и компоновку компонентов. Лучше хранить отдельные рецепты для основных групп изделий и подбирать профиль под каждую задачу.
