Печь оплавления — один из ключевых узлов SMT-линии, потому что именно в ней паяльная паста превращается в надежное паяное соединение. Если температурный профиль нестабилен, если нагрев распределяется неравномерно или если печь не соответствует формату плат, проблемы появятся даже при хорошем трафаретном принтере и точном установщике компонентов. Поэтому выбирать SMT печь нужно не только по цене, длине или количеству зон, а по тому, насколько она подходит под реальные изделия, объем выпуска и требования к качеству.
Для российских производств вопрос выбора особенно важен. Заводы часто работают с разной номенклатурой, малыми и средними партиями, промышленной электроникой, силовыми платами, LED-модулями или контрактной сборкой. В таких условиях конвекционная печь оплавления должна обеспечивать не только достаточную производительность, но и гибкость настройки, стабильность профиля, удобное обслуживание, доступность запчастей и понятную поддержку поставщика.
В этом руководстве разберем, как выбрать печь для пайки в составе SMT-линии: какие зоны нужны, как считать производительность, когда важна азотная среда, какие дефекты связаны с пайкой, как оценивать энергопотребление, сервис и полную стоимость владения.
Table of Contents
SMT-процесс начинается с нанесения паяльной пасты, затем компоненты устанавливаются на плату, после чего плата проходит через оборудование для оплавления припоя. Именно в печи паста нагревается, активируется, расплавляется и формирует паяные соединения между компонентами и контактными площадками.
Если печь работает нестабильно, итоговое качество всей линии становится непредсказуемым. Компоненты могут быть установлены точно, а паста нанесена аккуратно, но неправильный температурный профиль приведет к дефектам пайки. Поэтому печь нельзя считать второстепенным оборудованием после установщика. Она напрямую влияет на надежность готового изделия.
Неправильная пайка может привести к перемычкам, непропаям, пустотам, шарикам припоя, перегреву компонентов, деформации платы или скрытым дефектам, которые проявятся уже у клиента. Такие проблемы особенно опасны для промышленной электроники, энергетики, телекоммуникационного оборудования и ответственных изделий.
Поэтому экономия на печи часто выглядит привлекательной только в момент покупки. В эксплуатации слабая печь может увеличить брак, замедлить производство и потребовать постоянной ручной корректировки профиля. Для российского завода, где простои и повторный ремонт могут сильно влиять на сроки поставки, это серьезный риск.
Печь не работает отдельно от остального оборудования. Она должна быть согласована с принтером паяльной пасты, установщиком компонентов, конвейерами, AOI и общим тактом производства. Если печь медленнее остальных модулей, она становится узким местом. Если она слишком мощная для текущих объемов, часть инвестиций будет простаивать.
При проектировании нового участка полезно оценивать не только отдельную печь, но и готовые SMT производственные линии. Так проще понять, как печь оплавления вписывается в общий производственный поток и какие параметры действительно важны.

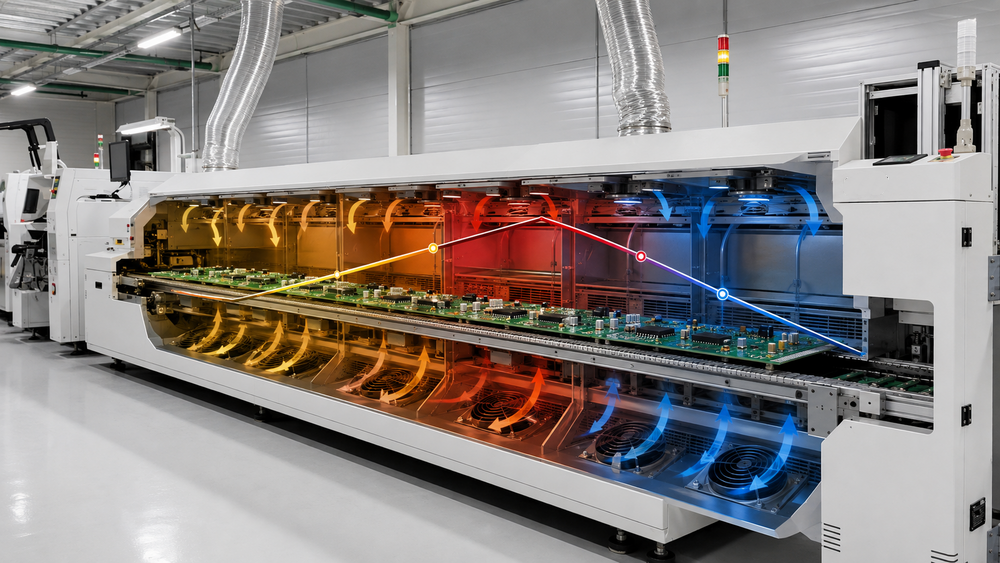

Пайка оплавлением — это процесс контролируемого нагрева платы с нанесенной паяльной пастой и установленными SMD-компонентами. Паста проходит несколько стадий: прогрев, активация флюса, расплавление припоя, выдержка и охлаждение. Каждая стадия должна идти в правильном температурном диапазоне и с нужной скоростью изменения температуры.
Если нагрев слишком резкий, плата и компоненты получают тепловой стресс. Если температура недостаточна, припой не формирует надежное соединение. Если охлаждение неконтролируемое, могут возникать внутренние напряжения и проблемы с качеством соединений.
Температурный профиль показывает, как меняется температура платы при прохождении через печь. Он зависит от настроек зон, скорости конвейера, массы платы, типа паяльной пасты, плотности компонентов и конструкции изделия.
Для каждой группы плат профиль нужно подтверждать отдельно. Нельзя считать, что одна настройка подойдет для всех изделий. Платы с крупными тепловыми массами, силовыми компонентами или плотной компоновкой требуют более внимательного подбора режима.
Современная конвекционная печь оплавления использует циркуляцию горячего воздуха для передачи тепла плате и компонентам. Такой подход помогает получить более равномерный нагрев по сравнению с простыми инфракрасными решениями, особенно на платах с разной высотой компонентов и различной тепловой массой.
Для российского производства это важно, потому что многие линии работают с разными изделиями. Чем стабильнее конвекция, тем легче подбирать и повторять профиль для разных плат.
После зоны пика плата должна правильно охладиться. Слишком резкое или неравномерное охлаждение может ухудшить качество соединений и создать внутренние напряжения. Поэтому при выборе печи нужно смотреть не только на зоны нагрева, но и на систему охлаждения.
Хорошая печь должна обеспечивать управляемый переход от расплавленного состояния припоя к стабильному соединению. Это особенно важно для сложных плат и ответственной электроники.
Один из первых вопросов при выборе — сколько зон нагрева должно быть у печи. Чем больше зон, тем точнее можно настроить температурный профиль. Это помогает работать с разными пастами, платами и компонентами. Но больше зон не всегда означает лучший выбор для любого предприятия.
Для простых изделий может быть достаточно более компактной конфигурации. Для серийного производства, плотных плат, бессвинцовой пайки и широкой номенклатуры лучше выбирать печь с большим количеством зон и стабильным управлением температурой.
На этапе прогрева плата постепенно набирает температуру. Цель — снизить тепловой шок и подготовить пасту к дальнейшей активации. Если прогрев слишком резкий, компоненты и плата могут испытывать стресс. Если слишком медленный, увеличивается время цикла и может ухудшиться работа флюса.
Российскому заводу важно оценивать этот этап через реальные платы. Плата с большим количеством меди и силовыми компонентами будет прогреваться иначе, чем легкая плата с мелкими пассивными элементами.
На этапе выдержки активируется флюс, паста подготавливается к расплавлению, а температура платы выравнивается. Эта часть профиля особенно важна для снижения разницы температур между легкими и тяжелыми участками платы.
Если выдержка настроена неправильно, могут появляться дефекты смачивания, шарики припоя или нестабильные соединения. Поэтому печь должна позволять достаточно гибко управлять этим участком профиля.
Пиковая зона обеспечивает расплавление припоя. Здесь важно достигнуть нужной температуры, но не перегреть компоненты. Разные пасты и компоненты имеют свои ограничения, поэтому профиль должен подбираться технологом и подтверждаться измерениями.
При выборе печи нужно уточнять, насколько стабильно она удерживает температуру, как быстро восстанавливается после прохождения плат и как равномерно нагревает изделия по ширине конвейера.
Охлаждение завершает процесс. Управляемая система охлаждения помогает стабилизировать структуру паяного соединения и снизить термические напряжения. При большой загрузке линии охлаждение также влияет на безопасность дальнейшей обработки плат и работу инспекции.
Если предприятие планирует высокую производительность, система охлаждения должна соответствовать такту линии, а не быть слабым звеном в конце процесса.

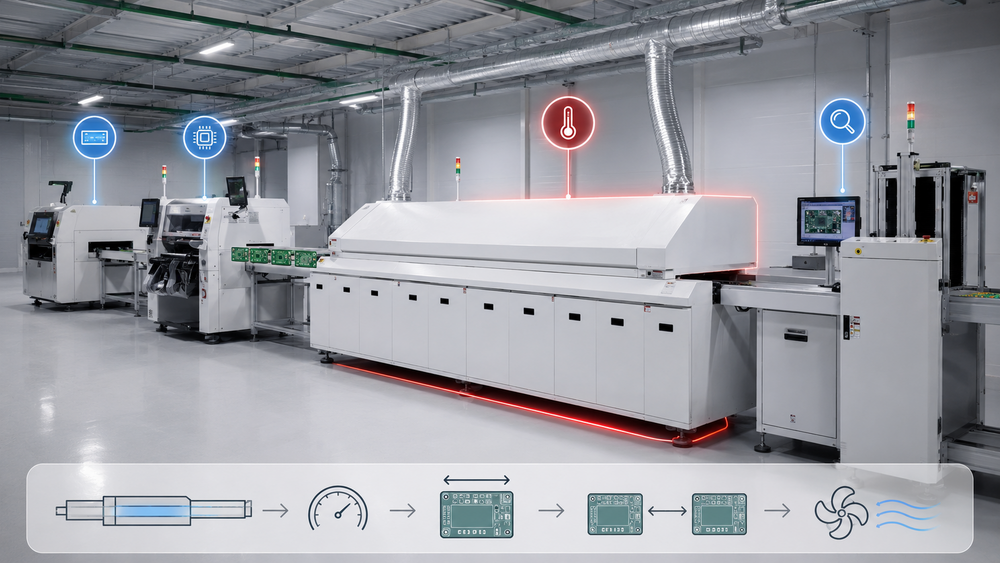

Длина камеры и количество зон влияют на производительность, но не являются единственными факторами. Важны скорость конвейера, допустимое время нахождения платы в каждой зоне, размер платы, расстояние между платами, температурный профиль и требования к охлаждению.
Если увеличить скорость конвейера без учета профиля, можно получить недостаточное оплавление или нестабильную пайку. Поэтому производительность печи всегда должна считаться вместе с технологическим режимом.
Если принтер и установщик компонентов работают быстрее, чем печь может пропустить платы, образуется очередь. В таком случае фактическая производительность всей линии определяется печью. Это особенно важно при выборе высокоскоростного установщика: нет смысла переплачивать за скорость, если печь не поддерживает нужный такт.
При расчете линии полезно сопоставлять печь с производительностью установщика. Например, материал о расчете реальной производительности SMT-линии помогает понять, почему CPH установщика нужно проверять вместе с печью, принтером и инспекцией.
Простой расчет начинается с длины рабочей зоны, скорости конвейера, длины платы и расстояния между платами. Но для практического решения этого мало. Нужно учитывать реальный профиль, допустимую плотность загрузки, размеры плат, требования к охлаждению и возможность стабильной работы в течение смены.
Для производственного расчета полезно запросить у поставщика несколько сценариев:
минимальная загрузка для опытных партий;
типовая загрузка для серийного выпуска;
максимальная загрузка при сохранении качества;
режим для тяжелых плат с большой тепловой массой;
режим для плат с чувствительными компонентами.
Печь должна быть согласована с трафаретным принтером и установщиком компонентов. Если печать идет медленно, печь будет недозагружена. Если установщик слишком быстрый, печь может не успевать. Если инспекция после печи работает медленно, общий выпуск тоже будет ограничен.
Также важно учитывать качество печати пасты. Если паста нанесена нестабильно, даже хорошая печь будет давать нестабильный результат. Поэтому при проектировании линии стоит изучить и руководство по выбору автоматического трафаретного принтера, чтобы связать печать, установку и оплавление в один процесс.
Платы различаются по размеру, толщине, количеству меди, числу слоев и плотности компонентов. Тяжелая плата с массивными медными зонами нагревается иначе, чем компактная плата с небольшим числом компонентов. Если печь не справляется с равномерным прогревом, часть платы может быть перегрета, а другая часть — недогрета.
Поэтому перед выбором нужно подготовить данные по типовым изделиям: размеры, толщина, количество слоев, плотность монтажа, компоненты с высокой тепловой массой и чувствительные элементы. Поставщик должен оценить эти данные до предложения модели.
Разные паяльные пасты требуют разных температурных режимов. Бессвинцовые процессы обычно требуют более высоких температур, чем традиционные оловянно-свинцовые процессы. Также важны рекомендации производителя пасты по скорости нагрева, выдержке, пиковому значению и времени выше температуры ликвидуса.
Печь должна позволять настроить профиль под используемую пасту. Если предприятие планирует использовать несколько материалов, нужна достаточная гибкость по зонам и управлению температурой.
Некоторые компоненты плохо переносят перегрев или слишком резкий температурный градиент. Это могут быть разъемы, пластиковые корпуса, электролитические конденсаторы, модули, экраны, датчики или компоненты с особыми требованиями к пайке.
При выборе печи для пайки нужно понимать температурные ограничения таких компонентов и проверять, может ли печь обеспечить безопасный профиль. Иногда для одного изделия приходится искать баланс между хорошим смачиванием припоя и защитой чувствительных элементов.
Высокоплотные платы требуют стабильной печати пасты, точной установки и хорошо контролируемой пайки. Здесь печь должна обеспечивать равномерный нагрев по ширине конвейера и по всей поверхности платы. Если температура сильно отличается в разных точках, риск дефектов увеличивается.
Для таких изделий полезно проводить температурное профилирование на реальной плате с термопарами. Это позволяет увидеть не только настройки печи, но и фактическое поведение изделия внутри камеры.
Необходимо проверить минимальный и максимальный размер платы, допустимую ширину конвейера, высоту компонентов и способ поддержки платы. Если предприятие выпускает широкие, длинные или тонкие платы, печь должна быть рассчитана на такой формат.
Особое внимание требуется для тонких плат, которые могут деформироваться при нагреве. В таких случаях важны поддержка, правильный профиль и осторожный режим охлаждения.
Для многих российских SMT-производств стандартная конвекционная печь оплавления является достаточным и рациональным решением. Она подходит для широкого спектра промышленных, потребительских, LED и контрактных изделий, если требования к пайке не предполагают специальной атмосферы.
Главное — правильно подобрать количество зон, ширину конвейера, систему охлаждения и стабильность управления температурой. При грамотной настройке воздушная печь может обеспечить надежный серийный процесс.

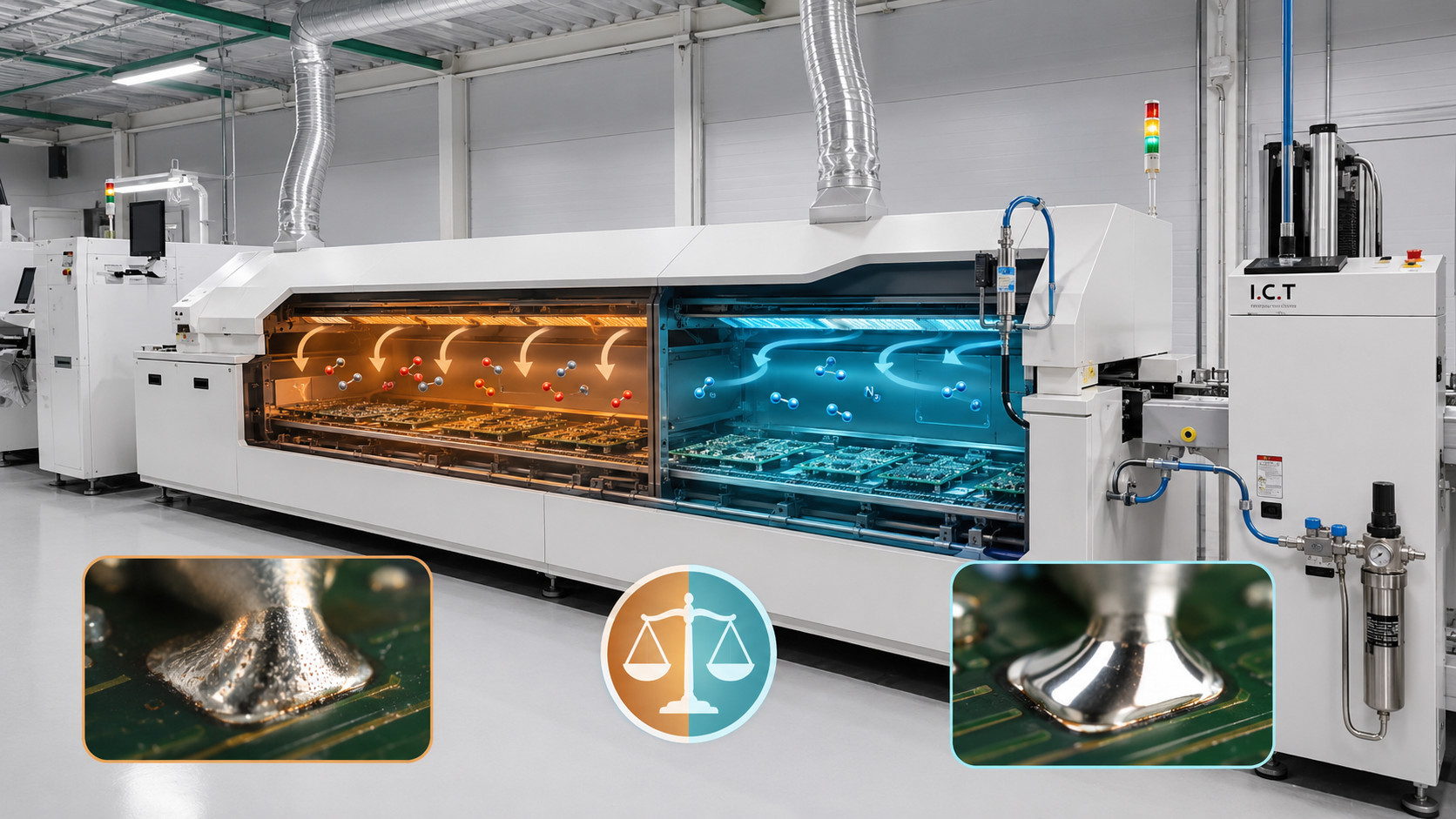

Азотная среда используется для снижения окисления во время пайки и может быть полезна при сложных изделиях, чувствительных покрытиях, высоких требованиях к смачиванию или определенных технологических процессах. Однако азотная печь требует дополнительных расходов на газ, обслуживание и контроль атмосферы.
Поэтому ее нужно выбирать не «на всякий случай», а под конкретную технологическую задачу. Если изделие действительно требует более контролируемой среды, азот может улучшить стабильность процесса. Если такой необходимости нет, дополнительная стоимость может не окупиться.
Перед покупкой азотной печи нужно спросить поставщика:
какой уровень остаточного кислорода поддерживает система;
каков расход азота в типовом режиме;
как контролируется атмосфера внутри камеры;
какое обслуживание требуется системе;
какие изделия действительно выигрывают от азота;
как меняется себестоимость платы;
какие требования появляются к инфраструктуре.
Для понимания категории можно посмотреть страницу азотной печи оплавления для SMT-линии, но окончательное решение должно основываться на ваших платах и требованиях к пайке.
Азотная среда может улучшить технологический результат в некоторых сценариях, но она увеличивает эксплуатационные расходы. Поэтому при выборе нужно считать не только цену оборудования, но и расход газа, обслуживание, инфраструктуру и влияние на процент годных плат.
Если азот помогает снизить брак на ответственной продукции, он может быть экономически оправдан. Если же разницы по качеству почти нет, более рациональной может быть хорошая воздушная печь с правильно настроенным профилем.
Печь оплавления потребляет заметную долю энергии в SMT-линии, особенно при длительной работе и многосменном режиме. Поэтому при выборе нужно смотреть не только на мощность подключения, но и на реальное энергопотребление в рабочем режиме, время прогрева, теплоизоляцию и эффективность управления зонами.
Для российского завода важно понимать, сколько будет стоить ежедневная эксплуатация печи. Иногда более дорогая модель с лучшей теплоизоляцией и управлением расходует меньше энергии и оказывается выгоднее в долгосрочной перспективе.
Печь требует регулярной очистки, проверки фильтров, вентиляторов, конвейера, датчиков температуры, охлаждения и систем вытяжки. Если доступ к узлам неудобный, обслуживание занимает больше времени и повышает риск простоев.
До покупки стоит спросить, какие операции выполняет оператор, какие требует сервисный инженер и сколько времени занимает регламент. Также важно уточнить, какие запчасти относятся к критическим и какие сроки их поставки.
К важным элементам относятся вентиляторы, нагревательные элементы, датчики температуры, цепи или сетки конвейера, фильтры, уплотнения, элементы системы охлаждения и детали привода. Если одна из таких позиций недоступна, печь может остановить всю линию.
Поэтому запасные части нужно обсуждать до покупки. Хороший поставщик должен предложить стартовый комплект и объяснить, какие детали стоит держать на складе.
Стоимость владения включает покупку, доставку, монтаж, пусконаладку, обучение, электроэнергию, обслуживание, запчасти, простои, расход газа для азотной версии и влияние качества пайки на процент годных плат. Поэтому самая дешевая печь не всегда является самым выгодным решением.
Если нужно глубже оценить эксплуатационную экономику, полезно изучить материал о совокупной стоимости владения SMT-оборудованием. Он помогает сравнивать оборудование по реальным затратам, а не только по цене покупки.
Перед покупкой печи оплавления подготовьте список требований по продукции:
размеры и толщина плат;
количество слоев и тепловая масса;
тип паяльной пасты;
наличие чувствительных компонентов;
наличие BGA, QFN и плотного монтажа;
требования к бессвинцовой пайке;
допустимый уровень дефектов;
нужна ли азотная среда.
Поставщик должен показать, какой такт печь обеспечит на ваших платах. Важно учитывать не только максимальную скорость конвейера, но и реальный температурный профиль. Спросите, сколько плат в час можно пропустить без нарушения технологических требований.
Если печь выбирается для новой линии, расчет должен включать принтер, установщик, AOI и конвейеры. Только так можно понять реальную производительность участка.
Оцените количество зон, длину камеры, ширину конвейера, систему охлаждения, интерфейс оператора, доступ к обслуживанию, вытяжку и стабильность управления температурой. Также полезно узнать, как быстро печь выходит на рабочий режим и как ведет себя при длительной работе.
Для первичного сравнения категории можно изучить страницу SMT reflow oven, а затем уточнить конфигурацию уже под требования конкретного российского производства.
Даже правильно выбранная печь требует грамотного запуска. Поставщик должен помочь с монтажом, температурным профилированием, обучением, сервисом и подбором запасных частей. Без этого завод может получить оборудование, которое технически исправно, но плохо встроено в реальный процесс.
Перед переговорами полезно пройти чек-лист вопросов к поставщику SMT-линии. Он помогает не забыть вопросы по сервису, документам, гарантии и ответственности за запуск.
Сколько зон нагрева и охлаждения нужно для моих плат?
Подходит ли печь под используемую паяльную пасту?
Какой профиль можно получить на тяжелых платах?
Какова равномерность нагрева по ширине конвейера?
Какой максимальный и рабочий размер платы поддерживается?
Какой такт печь обеспечит в реальном производстве?
Нужна ли азотная среда для моих изделий?
Каково реальное энергопотребление?
Какие запчасти нужно держать на складе?
Кто выполняет пусконаладку и профилирование?
Как печь будет сбалансирована с остальной линией?
Печь оплавления — это оборудование SMT-линии, в котором паяльная паста нагревается, расплавляется и формирует соединения между SMD-компонентами и печатной платой. Она является ключевым узлом для качества пайки.
Количество зон зависит от сложности плат, типа пасты, производительности и требований к профилю. Для простых изделий может хватить компактной печи, а для серийного производства и сложных плат обычно нужна более гибкая многозонная система.
Конвекционная печь использует циркуляцию горячего воздуха для более равномерного нагрева платы и компонентов. Это помогает стабильнее работать с разной тепловой массой и плотной компоновкой элементов.
Азотная печь нужна, когда требуется снизить окисление и улучшить условия смачивания припоя. Она полезна не для всех изделий, поэтому решение должно основываться на платах, материалах, требованиях к качеству и экономике процесса.
Нужно проверить размеры плат, тип пасты, тепловую массу, требуемый температурный профиль, производительность, ширину конвейера, систему охлаждения, сервис и совместимость с остальными модулями SMT-линии.
Да, если она не успевает пропускать платы в нужном темпе или требует слишком медленного профиля. Поэтому производительность печи нужно считать вместе с принтером, установщиком компонентов и инспекцией.
Важны оба фактора. Большое количество зон дает гибкость профиля, но без стабильного управления температурой это не решает задачу. Лучше выбирать печь, которая сочетает достаточное число зон, равномерный нагрев и повторяемость.
К типовым дефектам относятся непропай, перемычки, шарики припоя, перегрев компонентов, плохое смачивание, пустоты, смещение элементов и деформация платы. Их причины могут быть связаны с пастой, профилем, печью или предыдущими этапами линии.
Для ответственного производства профиль лучше подтверждать для каждой новой группы изделий. Особенно это важно при изменении размера платы, тепловой массы, типа пасты, плотности компонентов или требований к качеству.
Нужно исходить из продукции, объема выпуска, материалов, требований к пайке, доступной инфраструктуры, сервиса и стоимости владения. Лучшая печь — та, которая стабильно поддерживает нужный профиль и не становится узким местом линии.
Выбор печи оплавления для SMT-линии в России должен начинаться с технологических требований, а не с цены или внешнего размера оборудования. Печь отвечает за формирование паяного соединения, поэтому ее стабильность влияет на качество всей электроники.
Российскому заводу важно оценить количество зон, равномерность нагрева, поддержку нужных плат, скорость конвейера, систему охлаждения, возможность азотной среды, энергопотребление, обслуживание и доступность запасных частей. Также необходимо проверить, как печь согласуется с принтером, установщиком компонентов и инспекцией.
Если предприятие строит SMT-производство с нуля, печь лучше выбирать как часть общей архитектуры линии. Базовые вопросы по рынку, оборудованию, бюджету, помещению и запуску раскрыты в материале о планировании SMT-линии в России. Такой подход помогает выбрать не просто отдельную SMT печь, а устойчивое решение для серийного производства.
