Полностью автоматический трафаретный принтер — это первая критическая машина в SMT-линии, потому что именно качество нанесения паяльной пасты во многом определяет дальнейший результат монтажа и пайки. Если паста нанесена со смещением, с недостаточным объемом или с нестабильной повторяемостью, даже точный установщик компонентов и хорошая печь оплавления не смогут полностью компенсировать ошибку на старте процесса.
Для российской SMT-фабрики выбор принтера паяльной пасты должен начинаться не с цены и не с внешнего вида машины, а с анализа продукта: какие платы будут производиться, какие компоненты используются, насколько плотный монтаж, какой объем выпуска, как часто нужна переналадка и какой уровень контроля качества требуется заказчику. Поэтому вопрос «какой SMT принтер купить» на практике означает: какое оборудование для нанесения паяльной пасты обеспечит стабильный процесс именно на ваших платах.
В этой статье разберем, как выбирать автоматический трафаретный принтер для российского производства: по точности, повторяемости, скорости, системе выравнивания, очистке трафарета, поддержке разных плат, интеграции с линией, сервису и полной стоимости владения.
Table of Contents
Трафаретная печать SMT начинается до установки компонентов, но ее влияние сохраняется до конца производственного маршрута. Паяльная паста должна попасть точно на контактные площадки, иметь правильный объем и сохранять стабильную форму до момента установки компонентов. Если на этом этапе появляется ошибка, дальше она часто превращается в смещение компонента, перемычку, недостаток припоя, открытое соединение или нестабильную пайку.
Поэтому полностью автоматический принтер нельзя рассматривать как простую вспомогательную машину перед установщиком. Он формирует основу всего SMT-процесса. Чем плотнее плата и чем меньше компоненты, тем сильнее влияние печати на конечное качество.
Для опытных партий и простых плат ручной или полуавтоматический принтер может быть достаточным. Но при серийном производстве, высокой повторяемости и плотном монтаже он быстро становится ограничением. Оператору трудно каждый раз поддерживать одинаковое давление ракеля, скорость прохода, позиционирование платы и качество очистки трафарета.
Автоматический трафаретный принтер снижает влияние человеческого фактора. Он обеспечивает более стабильное выравнивание, контролируемое движение ракеля, повторяемую печать и автоматизированную очистку. Для российского завода это важно, если предприятие хочет перейти от нестабильного участка к предсказуемому серийному процессу.
Дефект печати часто обнаруживается не сразу. Иногда проблема становится заметной только после пайки или AOI. Тогда предприятие теряет плату, компоненты, время линии и ресурсы на ремонт. Если дефект повторяется серийно, потери могут быстро стать значительными.
Именно поэтому экономия на принтере паяльной пасты может оказаться ложной. Важно оценивать не только цену машины, но и то, как она снижает брак, ускоряет запуск, уменьшает зависимость от оператора и повышает стабильность всей линии.
Первый ключевой параметр — точность позиционирования платы относительно трафарета. Если система выравнивания работает нестабильно, паяльная паста будет смещаться относительно контактных площадок. Для простых плат это может быть терпимо, но для мелких компонентов и плотного монтажа даже небольшое смещение становится источником дефектов.
Перед покупкой нужно уточнить, как принтер распознает метки, какие камеры используются, насколько стабильно работает система выравнивания и как часто требуется калибровка. Особенно важно проверить работу на ваших платах, а не только на демонстрационном образце.
Качество нанесения пасты зависит от давления ракеля, угла, скорости движения и состояния трафарета. Хороший принтер паяльной пасты должен позволять точно настраивать эти параметры и повторять их от платы к плате.
Если давление слишком низкое, апертуры могут заполняться неполностью. Если слишком высокое, паста может размазываться или выходить за границы площадок. Поэтому управление ракельной системой должно быть точным, понятным и стабильным.
Российские предприятия часто работают с несколькими типами изделий. Поэтому принтер должен поддерживать нужный диапазон размеров плат, толщин, рам трафарета и вариантов фиксации. Если сегодня завод выпускает небольшие платы, но через год планирует перейти к более крупным изделиям, запас по формату может быть полезен.
Однако покупать чрезмерно крупную машину без реальной потребности тоже не всегда рационально. Лучший выбор — тот, который покрывает текущие платы и разумный горизонт роста.
Очистка трафарета напрямую влияет на стабильность печати. Остатки пасты, засорение апертур и загрязнение нижней стороны трафарета приводят к дефектам. Поэтому автоматическая очистка является важной функцией для серийного производства.
Нужно уточнить, какие режимы очистки поддерживает принтер: сухая, влажная, вакуумная или комбинированная. Также важно понять расход материалов, частоту очистки и влияние этого процесса на общий такт линии.
Один хороший отпечаток еще не означает стабильный процесс. Для SMT-фабрики важна повторяемость: способность принтера наносить пасту одинаково в течение смены, недели и всего производственного цикла. Если машина дает хороший результат только после частой ручной корректировки, она будет тормозить производство.
Поэтому при выборе нужно спрашивать не только о точности, но и о стабильности параметров. Поставщик должен объяснить, как принтер контролирует положение платы, как компенсирует небольшие отклонения и какие условия нужны для стабильной работы.

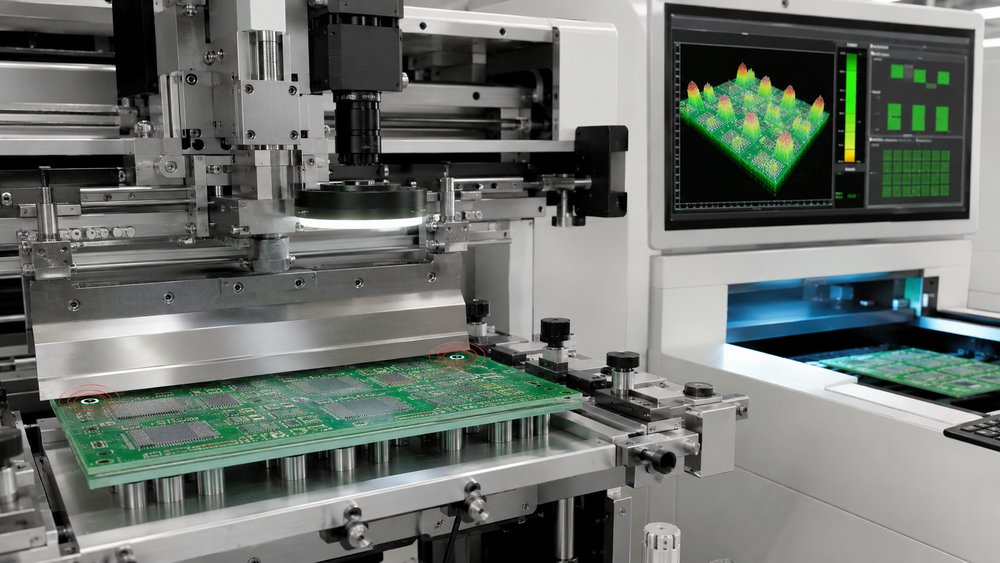

Автоматический принтер использует fiducial-метки для выравнивания платы и трафарета. Качество распознавания зависит от камер, освещения, алгоритмов и состояния поверхности платы. Если система плохо видит метки, оператору приходится вмешиваться вручную, а это снижает скорость и повышает риск ошибки.
Перед покупкой стоит проверить, как машина работает с вашими цветами маски, типом покрытия, формой меток и возможными загрязнениями. Это особенно важно для многономенклатурного производства.
Стабильность печати зависит от жесткости рамы, точности движения стола, фиксации платы и состояния направляющих. Если платформа имеет люфт или нестабильное прижатие, повторяемость ухудшается.
Хорошее оборудование для нанесения паяльной пасты должно надежно фиксировать плату, корректно поддерживать ее снизу и сохранять стабильное положение во время прохода ракеля. Для тонких или больших плат особенно важны опоры и система поддержки.
SPI не заменяет хороший принтер, но помогает контролировать объем, высоту и площадь нанесенной пасты. Для сложных плат, мелких компонентов и ответственных изделий SPI может быть важным инструментом стабилизации процесса.
Если завод пока не готов покупать SPI, нужно хотя бы понимать, какие дефекты печати будут контролироваться вручную и как часто. Но для серийного производства автоматический контроль часто дает лучший результат, чем выборочно проведенная визуальная проверка.
Перед тем как выбирать SMT принтер, нужно подготовить данные по изделиям. Важно знать минимальный и максимальный размер платы, толщину, материал, наличие технологических полей, форму, плотность компонентов, размер контактных площадок и требования к паяльной пасте.
Если предприятие работает с несколькими изделиями, стоит выбрать не одну «типовую» плату, а несколько репрезентативных примеров: самую маленькую, самую большую, самую плотную и самую сложную по печати. Это даст поставщику более точную картину.
Чем меньше компонент, тем выше требования к апертурам трафарета и стабильности нанесения пасты. Для мелких пассивных компонентов, QFN и корпусов с малым шагом недостаток или избыток пасты быстро приводит к дефектам.
Поэтому выбор принтера должен быть связан с диапазоном компонентов на плате. Если вы уже оцениваете установщик, полезно сопоставить требования печати с материалом о том, как выбрать SMT-установщик компонентов. Принтер и установщик должны работать как единая технологическая пара.
Для предприятий с малыми партиями важна скорость переналадки. Нужно оценить, как быстро меняется трафарет, загружается программа, корректируются параметры и выполняется первая проверка. Если каждая переналадка занимает слишком много времени, формальная скорость печати теряет смысл.
В этом случае удобство интерфейса, сохранение рецептов, быстрый доступ к трафарету и простота настройки становятся не менее важными, чем техническая точность.
Для серийного выпуска главным становится повторяемость. Принтер должен стабильно наносить пасту на сотнях и тысячах плат без постоянного вмешательства. Здесь особенно важны автоматическая очистка, стабильная фиксация платы, контроль давления ракеля и предсказуемость расхода материалов.
Если завод проектирует полный производственный поток, имеет смысл сравнить принтер не отдельно, а в составе SMT производственной линии. Так легче понять, какой такт нужен всей системе.

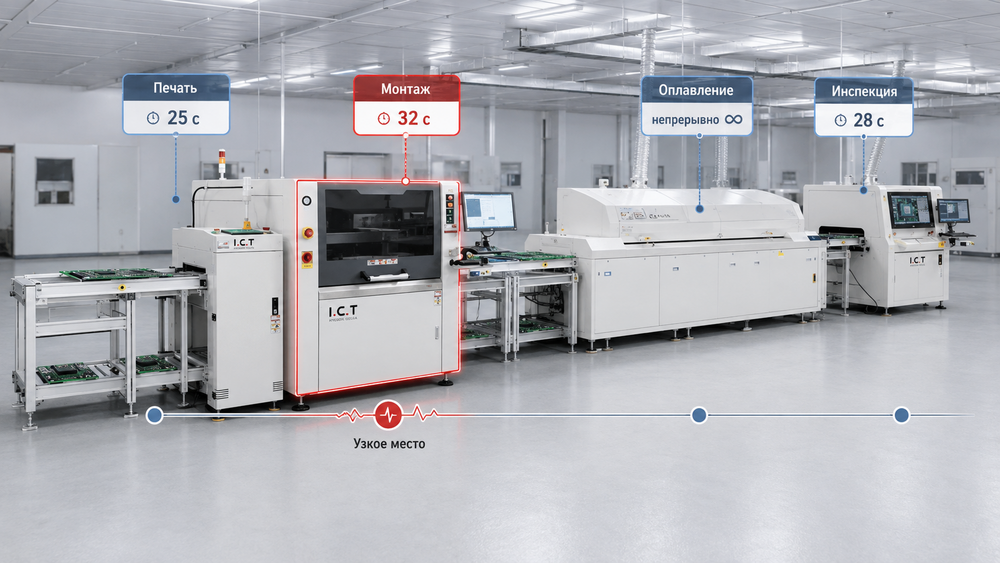

Скорость принтера важна, но она должна соответствовать такту всей линии. Если установщик компонентов или печь оплавления работают медленнее, дополнительная скорость печати не увеличит выпуск. Она только создаст очередь плат между модулями.
Поэтому при покупке нужно смотреть не только на цикл печати, но и на баланс линии. Сколько времени занимает нанесение пасты, установка компонентов, оплавление и инспекция? Где находится реальное узкое место? Без ответа на эти вопросы сравнивать машины по скорости опасно.
Цикл печати включает загрузку платы, выравнивание, нанесение пасты, отделение трафарета, выгрузку и иногда очистку. Если учитывать только движение ракеля, расчет будет слишком оптимистичным. Для реальной оценки нужно считать полный цикл.
Также важно учитывать, как часто выполняется очистка трафарета. Например, если очистка нужна через определенное количество плат, она добавляет время к среднему такту. Чем сложнее изделие, тем важнее такой расчет.
После печати плата поступает к установщику компонентов. Если принтер подает платы медленнее, чем установщик способен их обрабатывать, общий выпуск будет ограничен печатью. Если наоборот, установщик медленнее, то принтер будет ждать.
Поэтому расчет скорости принтера полезно вести вместе с расчетом CPH. Подробный подход к этому вопросу описан в материале о расчете реальной производительности SMT-линии и CPH. Он помогает не переоценить скорость отдельного узла.
Конвейеры и буферы помогают сгладить небольшие различия между модулями, но они не исправляют системный дисбаланс. Если один узел стабильно работает намного медленнее других, очередь будет расти или оборудование будет простаивать.
Поэтому еще на этапе закупки поставщик должен показать расчет такта всей линии. Хороший проект строится не из самых быстрых отдельных машин, а из согласованного производственного потока.
При печати паяльная паста постепенно загрязняет трафарет. Частицы могут оставаться в апертурах, попадать на нижнюю сторону трафарета или нарушать форму отпечатка. Если очистка выполняется нерегулярно, качество печати становится нестабильным.
Автоматическая очистка помогает поддерживать повторяемость. Но важно правильно выбрать режим и частоту. Слишком редкая очистка повышает риск дефектов. Слишком частая снижает производительность и увеличивает расход материалов.
Для стабильной печати важны температура, срок жизни пасты, вязкость, время нахождения на трафарете и условия хранения. Даже хороший принтер не сможет обеспечить стабильный результат, если паста неправильно подготовлена или используется с нарушением технологической дисциплины.
Российскому предприятию нужно заранее определить правила работы с пастой: хранение, выдержка перед применением, перемешивание, время на трафарете, пополнение и утилизация остатков. Эти правила должны быть частью общей системы качества.
При неправильной печати могут появляться:
смещение пасты относительно площадок;
недостаточное заполнение апертур;
избыток пасты;
перемычки между площадками;
размазывание пасты;
засорение апертур;
нестабильный объем от платы к плате;
дефекты из-за плохого отделения трафарета.
При выборе принтера нужно спросить поставщика, какие функции помогают снижать эти риски и какие параметры должны контролироваться оператором.
Если печать стабильна, установщик работает спокойнее, печь оплавления дает более предсказуемый результат, AOI фиксирует меньше повторяющихся дефектов, а ремонтный участок не перегружается. Это влияет не только на качество, но и на себестоимость.
Именно поэтому принтер паяльной пасты нужно рассматривать как инвестицию в стабильность всей линии. На этапе покупки это может казаться менее заметным, чем выбор установщика, но в ежедневном производстве разница быстро проявляется.
Сервисная поддержка важна для любого SMT-оборудования, но для принтера она особенно связана с качеством процесса. Нужно заранее понять, кто помогает с настройкой, калибровкой, ошибками выравнивания, заменой расходных деталей и обучением операторов.
До покупки спросите поставщика:
как проходит пусконаладка;
кто настраивает первые программы;
есть ли удаленная диагностика;
какие детали относятся к расходным;
как часто требуется профилактика;
как быстро можно получить запчасти;
есть ли обучение на реальных платах заказчика.
Если поставщик не может дать понятные ответы, риск эксплуатации будет выше.
Для принтера могут потребоваться ракели, салфетки, чистящая жидкость, вакуумные элементы, датчики, ремни, элементы фиксации, опоры плат и расходные материалы для очистки. Также важно учитывать трафареты и условия их хранения.
Покупатель должен заранее понимать, что входит в стандартную поставку, а что нужно докупить отдельно. Иначе реальная стоимость запуска окажется выше, чем ожидалось.

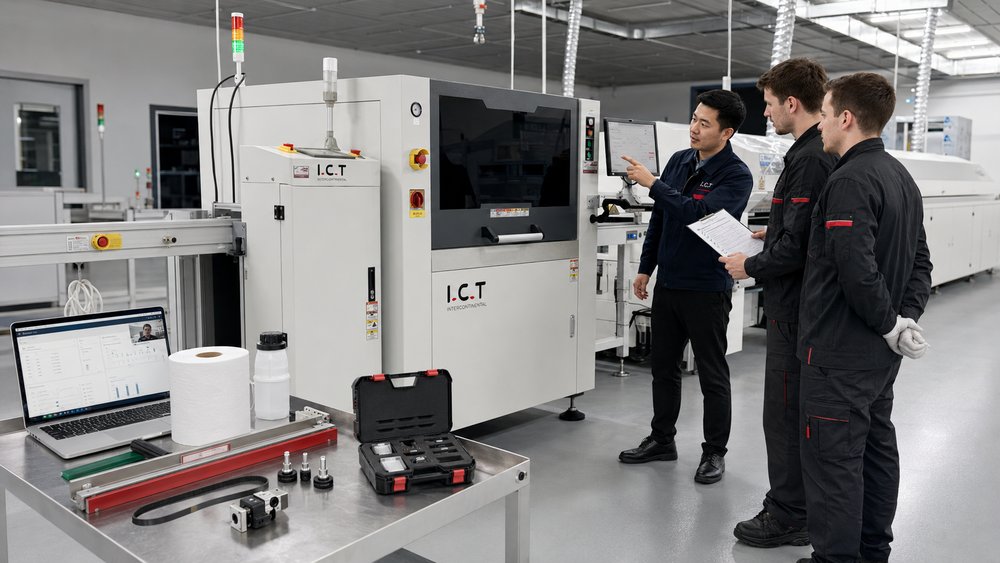

Оператор должен уметь загрузить плату, выбрать программу, проверить пасту, заменить трафарет, запустить очистку и распознать типовые ошибки. Технолог должен понимать параметры печати, связь дефектов с настройками и правила оптимизации процесса.
Для российской фабрики хорошее обучение особенно важно на старте. Если команда не понимает причин дефектов, она будет лечить последствия, а не источник проблемы.
Полная стоимость владения принтером включает покупку, доставку, монтаж, обучение, расходники, обслуживание, простои, запасные части и влияние дефектов на последующие этапы. Поэтому дешевый принтер может оказаться дорогим, если он нестабилен или требует постоянного вмешательства.
Перед покупкой полезно пройти чек-лист вопросов к поставщику SMT-оборудования. Он помогает заранее уточнить цену, сервис, документы, запуск и ответственность поставщика.
Перед покупкой автоматического принтера убедитесь, что он соответствует вашим платам и процессу. Проверьте:
минимальный и максимальный размер платы;
поддерживаемую толщину платы;
формат трафаретной рамы;
точность выравнивания;
систему распознавания меток;
поддержку тонких и больших плат;
систему опор;
тип ракельной системы;
режимы очистки;
требования к воздуху и электропитанию.
Один и тот же принтер может по-разному подходить для опытных партий, малых серий и массового выпуска. Поэтому нужно уточнить:
сколько плат будет выпускаться за смену;
как часто меняется продукт;
сколько времени занимает смена трафарета;
какая частота очистки нужна;
сколько операторов требуется;
как быстро создается новая программа;
как принтер вписывается в такт всей линии.
Даже хороший автоматический трафаретный принтер нуждается в правильном запуске и сервисе. Поставщик должен помочь с монтажом, настройкой, обучением и дальнейшим обслуживанием. Отдельно проверьте наличие запчастей, расходников и понятной технической поддержки.
Если вы выбираете оборудование в составе полного проекта, полезно сопоставить принтер с общей логикой SMT-линии под российское производство. Это снижает риск несовместимости между модулями.
Если завод уже имеет рабочую линию, можно покупать принтер как отдельный узел модернизации. Но если производство запускается с нуля, часто выгоднее рассматривать весь комплект оборудования одновременно. Тогда проще согласовать высоту конвейера, скорость, интерфейсы и ответственность за запуск.
Для изучения самой категории можно также посмотреть страницу SMT Solder Paste Printer, где принтер рассматривается как отдельный ключевой модуль для качества печати паяльной пасты.
Подходит ли принтер под мои размеры плат?
Какова точность выравнивания и повторяемость?
Какие режимы очистки поддерживаются?
Как быстро меняется трафарет?
Как создаются и сохраняются программы?
Какой полный цикл печати с учетом загрузки и выгрузки?
Как часто требуется обслуживание?
Какие расходники нужны постоянно?
Кто выполняет пусконаладку?
Как принтер будет сбалансирован с установщиком и печью?
Автоматический трафаретный принтер — это SMT-оборудование, которое наносит паяльную пасту на контактные площадки печатной платы через трафарет. Он автоматически выравнивает плату и трафарет, управляет движением ракеля и помогает обеспечить повторяемое качество печати.
Потому что печать пасты является первым критическим этапом SMT-процесса. Если паста нанесена неправильно, последующие операции не смогут полностью исправить проблему. Качество печати влияет на установку компонентов, пайку, инспекцию и общий уровень дефектов.
Полностью автоматический SMT принтер нужен для серийного производства, плотного монтажа, высокой повторяемости и стабильного качества. Он особенно полезен, когда предприятие работает с большим количеством плат, частыми партиями и строгими требованиями к дефектам.
Главные параметры — точность выравнивания, повторяемость печати, поддерживаемый размер плат, система фиксации, управление ракельным давлением, режимы очистки трафарета, удобство переналадки, сервис и стоимость владения.
SPI не всегда обязателен, но он полезен для сложных плат и серийного производства. Он контролирует объем, высоту и площадь паяльной пасты после печати. Если требования к качеству высокие, SPI помогает быстрее находить причины дефектов и стабилизировать процесс.
Лучше всего проверить принтер на ваших платах или предоставить поставщику данные по изделию. Нужно оценить точность выравнивания, качество отпечатка, скорость цикла, очистку трафарета, удобство смены программы и стабильность повторяемости.
На стоимость владения влияют цена покупки, доставка, монтаж, обучение, расходники, ракели, материалы для очистки, запасные части, обслуживание, простои и влияние дефектов печати на последующие этапы производства.
Да, если завод модернизирует существующую линию. Но при новом проекте лучше оценивать принтер вместе с установщиком, печью, конвейерами и инспекцией. Это помогает правильно сбалансировать такт линии и избежать несовместимости.
Частота очистки зависит от платы, пасты, размера апертур, условий производства и требований к качеству. Для сложных плат очистка может требоваться чаще. Оптимальный режим лучше подбирать во время технологической настройки и подтверждать контролем качества печати.
Лучший принтер — тот, который соответствует вашим платам, объемам, уровню качества и сервисным условиям. Для нового завода особенно важно выбирать модель с точным выравниванием, стабильной очисткой, понятным интерфейсом, поддержкой поставщика и возможностью интеграции в полную SMT-линию.
Выбор полностью автоматического трафаретного принтера для SMT-фабрики в России должен строиться вокруг качества печати, а не только вокруг цены или скорости. Именно принтер паяльной пасты задает основу всего процесса: если паста нанесена стабильно, установщик, печь и инспекция работают предсказуемее.
Российскому предприятию важно оценить точность выравнивания, повторяемость, режимы очистки, поддержку разных плат, удобство переналадки, сервис и расходные материалы. Также необходимо проверить, как принтер вписывается в общий такт линии и не станет ли он узким местом при росте производства.
Если вы строите SMT-участок с нуля, полезно рассматривать принтер как часть общей системы. Базовые вопросы по конфигурации, помещению, бюджету и запуску раскрыты в материале о планировании SMT-линии в России. Такой подход помогает выбрать не просто отдельный принтер, а устойчивое решение для долгосрочного производства электроники.
