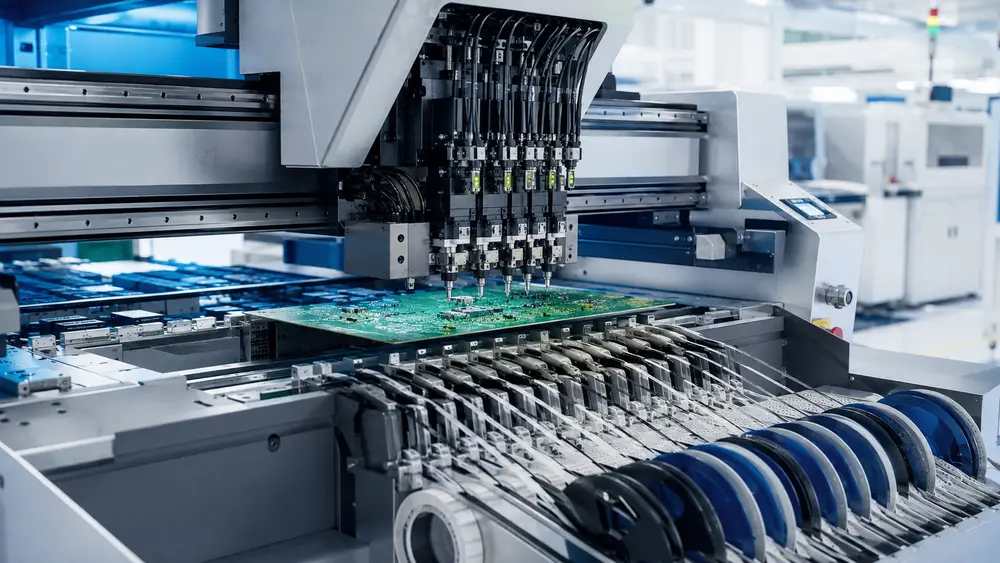

Установщик компонентов — центральный элемент современной SMT-линии. Именно он определяет, насколько быстро предприятие сможет монтировать компоненты, насколько стабильно будет работать производство и какие типы печатных плат можно будет выпускать без постоянных ограничений. Однако выбор установки нельзя сводить только к максимальной скорости в каталоге. На практике не менее важны точность, типы питателей, поддерживаемые корпуса компонентов, удобство переналадки, программное обеспечение, сервис и возможность дальнейшего расширения.
Перед тем как купить установщик SMD компонентов, российскому предприятию необходимо сопоставить возможности оборудования с реальным продуктом. Линия для одной массовой платы, участок контрактной сборки и гибкое производство небольших серий требуют совершенно разного подхода. Один и тот же автомат установки компонентов может быть отличным решением для одного завода и неудачным выбором для другого.
В этом руководстве разберем, как выбирать SMT установщик по ключевым параметрам: скорости, точности, количеству и типам питателей, диапазону компонентов, производительности, переналадке, программному обеспечению, сервису и стоимости владения. Материал предназначен для российских производителей электроники, инженеров, руководителей производств и специалистов по закупкам.
Table of Contents
Установщик компонентов является одним из главных ограничивающих или ускоряющих элементов SMT-линии. Если принтер паяльной пасты и печь оплавления способны работать быстрее, чем установщик, именно установка компонентов становится узким местом. Производство не сможет использовать потенциальную производительность других машин.
В то же время слишком мощный установщик не всегда является оптимальным выбором. Если предприятие выпускает небольшие партии и часто меняет изделия, значительная часть времени будет уходить на переналадку, подготовку программ и замену питателей. В таком случае паспортная скорость может почти не влиять на фактический выпуск.
Поэтому выбирать машину Pick and Place нужно в связи со всей производственной системой. Необходимо оценивать не только количество компонентов в минуту, но и ритм подачи плат, скорость переналадки, количество операторов, возможности контроля и организацию материального потока.
Современная машина Pick and Place должна выполнять несколько операций с высокой повторяемостью:
получать компоненты из питателей или лотков;
распознавать их положение и ориентацию;
перемещать компоненты к печатной плате;
устанавливать элементы в заданные координаты;
контролировать ориентацию и параметры установки;
работать с разными корпусами и материалами;
передавать данные в производственную систему.
От качества каждого из этих этапов зависит конечный результат. Ошибка в распознавании, неправильная подача или неточная установка может привести к дефекту, который будет обнаружен только после пайки или электрического тестирования.
Перед выбором необходимо составить профиль продукции. В него входят размеры платы, количество компонентов, минимальные корпуса, максимальная высота элементов, доля мелких пассивных деталей, наличие разъемов, микросхем, BGA, QFN и других сложных компонентов.
Также нужно определить объем выпуска и количество артикулов. Для одного изделия с большим тиражом нужна одна конфигурация. Для нескольких изделий с регулярными переналадками — другая. В последнем случае удобство работы с питателями и программами может быть важнее предельной скорости.
Если предприятие проектирует полноценный производственный поток, полезно сравнить отдельную машину с готовыми SMT производственными линиями. Это помогает понять, как установщик будет взаимодействовать с принтером, печью, инспекцией и транспортной системой.
До запроса коммерческого предложения стоит ответить на следующие вопросы:
какие платы будут выпускаться в первую очередь;
сколько компонентов находится на одной плате;
какие корпуса встречаются чаще всего;
какой минимальный компонент нужно устанавливать;
сколько артикулов будет в производстве;
как часто потребуется переналадка;
какой выпуск нужен за смену и месяц;
планируется ли рост объемов;
какой уровень автоматизации необходим.
Чем точнее ответы, тем меньше риск приобрести установщик, который не соответствует реальным задачам производства.

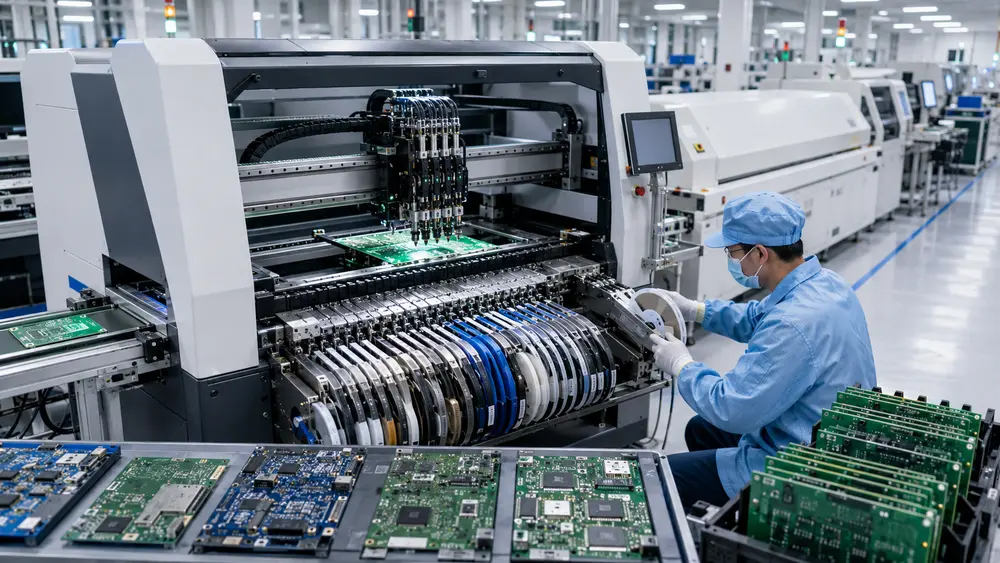

В каталогах производители обычно указывают максимальную скорость установки компонентов. Этот показатель полезен для первичного сравнения, но его нельзя использовать как единственный критерий. Он может быть рассчитан в идеальных условиях: с определенным размером компонентов, минимальным перемещением головки, оптимальной раскладкой и без учета остановок.
В реальном производстве на скорость влияют расстояние между компонентами, число различных деталей, необходимость визуального распознавания, смена катушек, остановки на обслуживание и работа с несколькими программами. Поэтому завод должен запросить расчет производительности на конкретной плате.
Основные факторы, которые влияют на производительность:
количество компонентов на плате;
доля мелких и сложных компонентов;
расстояние между зонами установки;
число питателей и их расположение;
частота смены компонентов;
скорость распознавания;
необходимость проверки ориентации;
время загрузки и разгрузки платы;
скорость переналадки;
частота технического обслуживания.
Иногда установка с более низкой паспортной скоростью дает больший месячный выпуск, если она быстрее переналаживается и требует меньше ручных операций.
Для принятия решения лучше использовать не только показатель компонентов в час, но и реальные показатели смены. Поставщика нужно попросить рассчитать:
время установки одной платы;
количество плат в час;
количество плат за смену;
время переналадки;
время пополнения питателей;
плановые остановки;
ожидаемую долю рабочего времени.
Если предприятие работает с несколькими артикулами, необходимо составить расчет для типичной производственной недели. Например, одна плата может выпускаться два дня, другая — один день, а затем потребуется переналадка на новый заказ. Такой расчет будет намного точнее, чем оценка по одному изделию.
Производительность установщика должна соответствовать производительности принтера паяльной пасты, печи оплавления и инспекционного оборудования. Если один модуль работает значительно медленнее остальных, он создает очередь и снижает эффективность всего участка.
Поэтому перед покупкой нужно запросить баланс линии. Поставщик должен показать, как распределяется время между печатью, установкой, пайкой и контролем. Если расчет касается только установщика, его недостаточно для принятия решения.
Высокоскоростной автоматический установщик компонентов оправдан, если предприятие выпускает большие партии с относительно стабильной номенклатурой. В таком сценарии инвестиции в производительность могут быстро окупаться за счет увеличения выпуска и снижения затрат на одну плату.
Если же производство состоит из небольших партий, прототипов и частых изменений, лучше оценить баланс скорости и гибкости. Для такого завода слишком высокая скорость может оказаться избыточной.

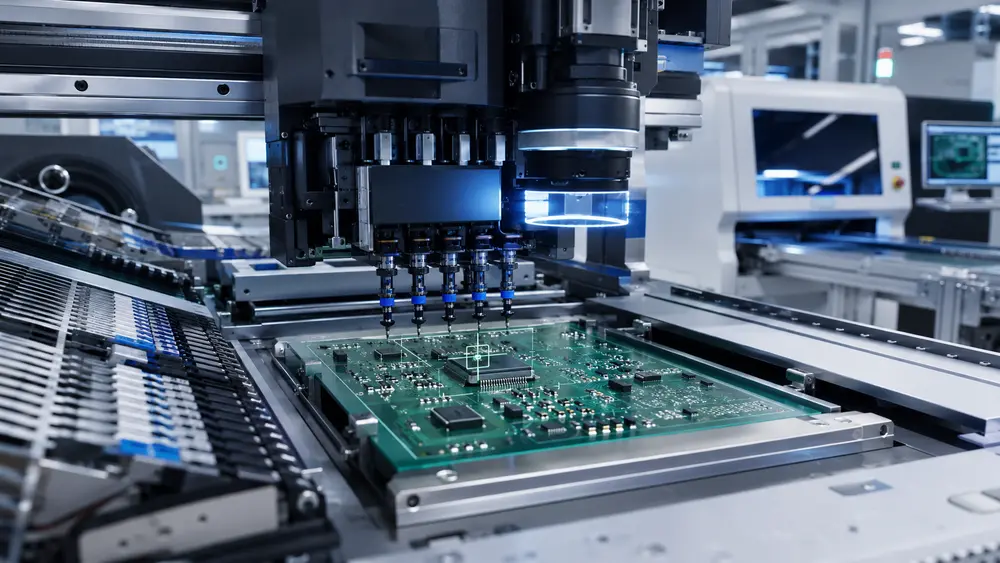

Точность установки показывает, насколько близко компонент будет размещен к заданным координатам. Она зависит от механики, системы перемещения, камер, программного обеспечения, калибровки и состояния оборудования.
Для крупных компонентов небольшое отклонение может не привести к проблеме. Но при работе с мелкими пассивными элементами, QFN, BGA и компонентами с малым шагом выводов требования становятся намного строже. В таких случаях точность установщика напрямую влияет на качество пайки и вероятность электрического дефекта.
Одного показателя точности недостаточно. Важно, насколько стабильно машина повторяет результат в течение смены, недели и длительного периода эксплуатации. Если машина показывает хорошие результаты только после калибровки, но быстро уходит от заданных параметров, производству придется чаще останавливать линию.
Поэтому нужно спросить у поставщика:
как измеряется точность;
при каких компонентах проводился тест;
как часто выполняется калибровка;
какие системы контроля положения используются;
как фиксируются отклонения;
какие условия нужны для стабильной работы.
Современный установщик SMD компонентов обычно использует камеры для распознавания компонентов, проверки их ориентации и корректировки положения. Система технического зрения должна работать с разными формами, цветами и типами корпусов.
Для российского производства важно заранее проверить, насколько хорошо система распознает именно те компоненты, которые используются на предприятии. Особое внимание нужно уделить отражающим поверхностям, компонентам с нестандартной маркировкой, мелким корпусам и деталям с разной геометрией выводов.
Даже очень точный установщик не сможет компенсировать плохое нанесение паяльной пасты. Если паста нанесена со смещением или в неправильном объеме, компонент будет установлен в неверную технологическую позицию. Поэтому точность нужно оценивать не изолированно, а как часть всей цепочки поверхностного монтажа.
Практически это означает, что поставщик должен показать, как установщик работает вместе с принтером и печью. Для сложных плат полезно также предусмотреть SPI и AOI, чтобы контролировать качество до и после пайки.
Точность зависит от состояния направляющих, приводов, вакуумной системы, сопел и питателей. Даже сильная машина будет работать хуже, если детали изношены или обслуживание выполняется нерегулярно.
Поэтому до покупки необходимо понимать, какие узлы требуют регулярной проверки, какие детали относятся к расходным материалам и как поставщик обеспечивает оборудование для установки компонентов запасными частями. Это напрямую влияет на качество и стоимость эксплуатации.
Питатель подает компонент из катушки, лотка или другого источника в зону захвата. Если он работает нестабильно, установщик будет останавливать процесс, пропускать компоненты или формировать ошибки подачи. Поэтому питатели являются не второстепенным аксессуаром, а одним из ключевых элементов системы.
При выборе нужно оценивать не только сам автомат, но и состав питателей. Недостаточное количество приведет к постоянной перестановке катушек. Слишком сложные или неудобные питатели увеличат время переналадки. Нестабильные питатели повысят риск дефектов и остановок.
В зависимости от формата компонентов могут использоваться:
ленточные питатели для компонентов в катушках;
вибрационные питатели для отдельных типов деталей;
лотковые питатели для микросхем и крупных компонентов;
питатели для трубок;
специальные питатели для нестандартных элементов.
Нужно проверить, какие варианты доступны для конкретной модели. Если предприятие выпускает разные изделия, широкий выбор питателей повышает гибкость линии.
Число питателей зависит от количества компонентов на плате, числа артикулов и стратегии производства. Если на одной плате используется много различных элементов, небольшого числа позиций может оказаться недостаточно. Тогда оператору придется часто менять катушки, а производство будет терять время.
При расчете нужно учитывать не только компоненты одного изделия, но и возможность параллельной подготовки нескольких программ. Это особенно важно для контрактных производств и заводов с частыми переналадками.
Даже надежный питатель не помогает, если его трудно устанавливать, менять или обслуживать. Оператор должен быстро понимать, правильно ли зафиксирована катушка, проходит ли лента по нужной траектории и корректно ли подается компонент.
При демонстрации установки стоит обратить внимание на:
время установки и снятия питателя;
удобство доступа к катушкам;
защиту от неправильной установки;
контроль окончания ленты;
систему предупреждений;
простоту очистки и обслуживания.
Питатели могут быть одной из заметных статей расходов после покупки установки. Нужно узнать, сколько стоит дополнительный комплект, какие детали чаще всего заменяются, возможен ли ремонт и есть ли запасные части в доступной логистике.
Если предприятие планирует SMT установщик для роста объемов, стоит заранее рассчитать стоимость расширения числа питателей. Иногда сама установка выглядит доступной, но полноценная конфигурация с нужным количеством питателей увеличивает бюджет значительно.

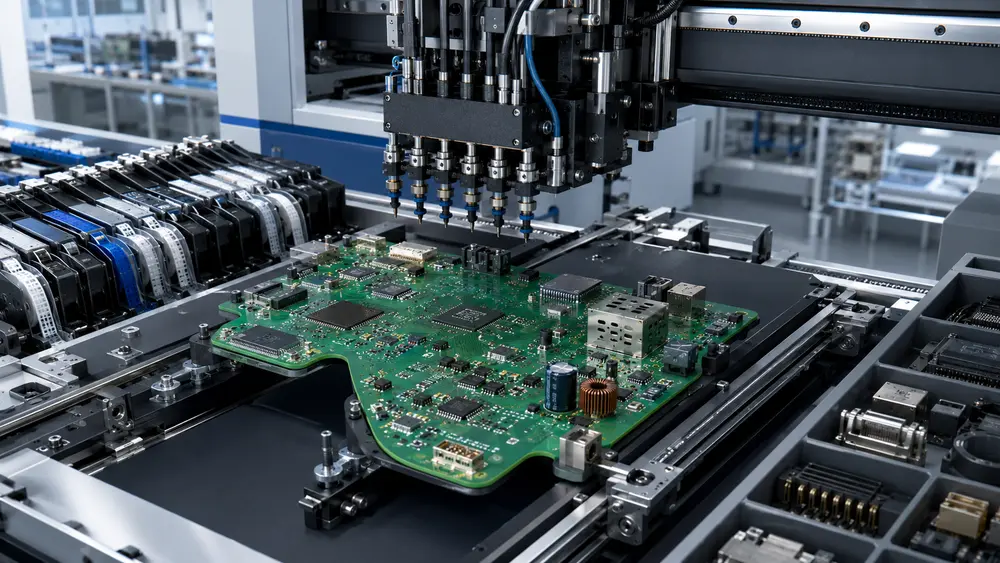

Один из главных технических вопросов — с компонентами какого минимального размера может работать установщик. Для стандартных плат подходят одни диапазоны, для высокоплотного монтажа — другие. Если предприятие использует мелкие пассивные элементы, нужно проверить точность захвата, систему камер и совместимость сопел.
Важно уточнить не только номинальный минимальный корпус, но и условия его стабильной установки. Производительность может зависеть от качества ленты, геометрии компонента и положения детали внутри упаковки.
Помимо мелких компонентов, необходимо проверить работу с крупными и высокими деталями. К ним относятся разъемы, экраны, катушки, трансформаторы, силовые элементы и другие специальные компоненты.
Нужно учитывать:
максимальные размеры корпуса;
допустимую высоту компонента;
массу детали;
возможность работы с лотками;
наличие специальных сопел;
ограничения по соседним компонентам.
Если в программе есть как мелкие, так и крупные детали, установка должна стабильно работать с обеими группами.
Некоторые корпуса требуют особого внимания к ориентации, плоскостности и точности установки. При работе с BGA, QFN и компонентами с малым шагом нужно проверить, поддерживает ли установщик соответствующие алгоритмы распознавания и специальные режимы.
Однако сама возможность установить компонент не означает, что весь процесс будет надежным. Необходимо также контролировать нанесение пасты, температурный профиль и качество пайки. Поэтому поставщику стоит задавать вопрос не только о диапазоне компонентов, но и о полной технологической цепочке.
На многих российских предприятиях одна плата содержит и поверхностные, и выводные компоненты. В таком случае установщик используется только для SMT-части, а остальные операции выполняются отдельно. Это влияет на производственный маршрут, порядок операций и контроль качества.
Поставщик должен помочь определить, где заканчивается работа установщика и какие операции выполняются после него. Это позволит правильно спроектировать линию и не создавать узких мест между SMT и THT-участками.
Необходимо проверить минимальные и максимальные размеры платы, толщину, массу, наличие вырезов, технологических полей и нестандартных форм. Некоторые платы требуют специальных направляющих или оснастки.
Если предприятие планирует выпуск нескольких форматов, лучше выбрать установщик с запасом по допустимым размерам. Но переплачивать за возможности, которые никогда не будут использоваться, тоже нецелесообразно.
Производство с несколькими артикулами может терять больше времени на переналадке, чем на самой установке компонентов. Поэтому процесс смены продукта нужно оценивать еще до покупки.
Важно уточнить:
сколько времени занимает загрузка новой программы;
как быстро меняются питатели;
можно ли заранее подготовить следующий комплект;
как проверяется правильность установки катушек;
сколько операторов требуется для смены продукта;
как система предупреждает об ошибках.
Для небольших партий удобная переналадка может быть важнее максимальной скорости.
Программное обеспечение установки управляет координатами, компонентами, питателями, распознаванием и последовательностью операций. Сложный интерфейс увеличивает время обучения и повышает вероятность ошибки.
До покупки желательно запросить демонстрацию программы. Нужно увидеть, насколько легко создавать новый продукт, изменять библиотеку компонентов, корректировать координаты, проверять полярность и анализировать ошибки.
Если предприятие работает с большим количеством плат, ручной ввод координат становится источником ошибок и лишних затрат. Поэтому стоит проверить, поддерживает ли система импорт данных из CAD, Gerber, ODB++ или других форматов, используемых вашей инженерной командой.
Также нужно уточнить, можно ли связать установку с системой учета производства, штрихкодированием, прослеживаемостью и контролем материалов. Такая интеграция особенно важна для серийного выпуска и контрактной сборки.
Хороший автоматический установщик компонентов должен помогать выявлять ошибки до начала производства. Система может проверять соответствие компонента позиции, направление полярности, правильность загрузки питателя и наличие нужной катушки.
Чем больше ошибок обнаруживается до запуска платы, тем ниже риск брака. Но автоматическая проверка не отменяет необходимость корректной подготовки данных и внимательной работы технолога.
Для каждой новой платы нужно создавать, проверять и поддерживать программу. Поэтому на этапе выбора необходимо выяснить, сколько времени занимает подготовка данных, какие инструменты доступны технологу и кто будет отвечать за библиотеку компонентов.
Если у компании несколько продуктов, программирование становится постоянной частью производственного процесса. Удобство этой работы напрямую влияет на общую производительность и стоимость эксплуатации.

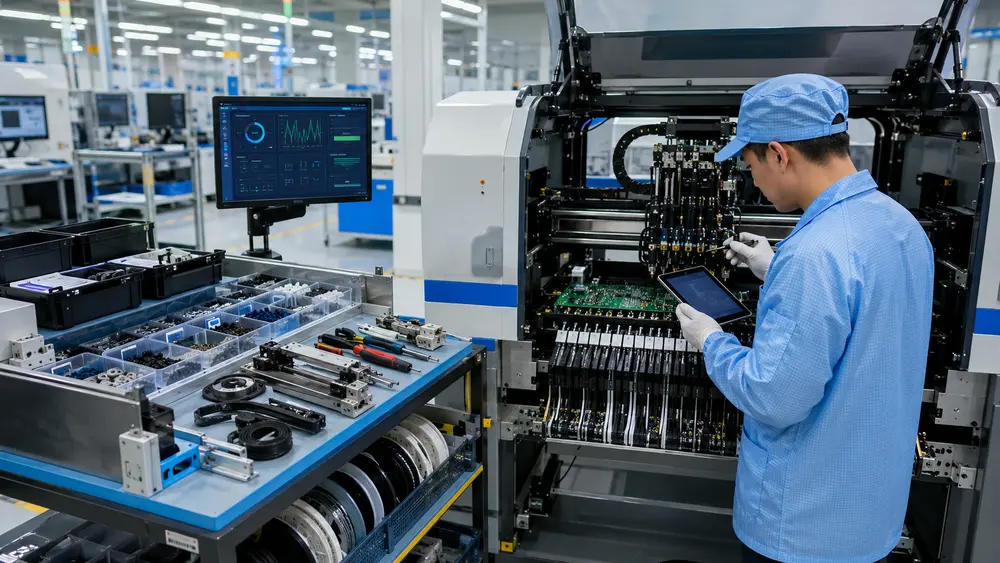

Технический сервис является одной из ключевых частей выбора установщика компонентов. Даже надежная машина может остановиться из-за датчика, питателя, вакуумной системы, программной ошибки или необходимости калибровки.
Перед заключением договора нужно спросить:
кто принимает сервисные заявки;
как быстро отвечает инженер;
есть ли удаленная диагностика;
возможен ли выезд на российскую площадку;
каков срок гарантийного ремонта;
есть ли обучение после установки;
какова поддержка после окончания гарантии.
Для установщика важны сопла, питатели, ремни, датчики, вакуумные элементы, направляющие, платы управления и другие детали. Их наличие напрямую влияет на время восстановления после неисправности.
До покупки стоит запросить список критических запчастей, рекомендуемый стартовый запас и сроки поставки. Российское предприятие должно понимать, какие позиции можно получить быстро, а какие придется заказывать заранее.
Оборудование для установки компонентов требует регулярной очистки, калибровки и профилактики. Поставщик должен предоставить график обслуживания и объяснить, какие работы выполняются оператором, а какие — сервисным инженером.
Также важно узнать, сколько времени занимает регламентное обслуживание и как оно влияет на производственный план. Если обслуживание требует длительной остановки, это нужно учитывать в экономической модели.
При выборе установки нужно считать не только цену покупки. Реальная стоимость владения включает:
саму машину;
питатели и дополнительные модули;
доставку и монтаж;
обучение;
программное обеспечение;
расходные детали;
плановое обслуживание;
неплановый ремонт;
простои;
будущую модернизацию.
Более подробный подход к расчету затрат представлен в статье о совокупной стоимости владения SMT-оборудованием. Она помогает оценивать установщик не изолированно, а в контексте всей экономики линии.
Гарантия должна быть понятной и конкретной. Необходимо уточнить, какие компоненты покрываются, какие случаи считаются гарантийными, кто оплачивает транспортировку и как оформляется заявка.
Не менее важно узнать, что произойдет после гарантии. Некоторые поставщики предлагают сервисные контракты, профилактические визиты, удаленную поддержку и обучение новых сотрудников. Это может значительно снизить риск длительных простоев.
До обращения к поставщикам подготовьте единое техническое задание. В нем следует указать продукцию, размеры плат, компоненты, объемы, режим работы, количество артикулов, требования к точности, формат питателей и желаемый уровень автоматизации.
Чем точнее техническое задание, тем проще сравнивать предложения. Все поставщики будут отвечать на один и тот же набор вопросов, а не описывать оборудование в разных форматах.
Лучший способ проверить установщик — попросить расчет или тест на реальных данных. Поставщик должен показать, сколько времени занимает монтаж платы, как система работает с вашими компонентами и какие ограничения существуют.
Если тест невозможен, предоставьте BOM, координаты и данные о плате. По ним можно получить более реалистичное сравнение, чем по рекламным характеристикам.
Не всегда нужно выбирать только между «дешевой» и «дорогой» машиной. Полезно запросить несколько вариантов:
базовую конфигурацию для небольших серий;
гибкую конфигурацию для нескольких артикулов;
серийную конфигурацию для высокой загрузки;
вариант с возможностью расширения.
Так вы увидите, какие функции действительно влияют на результат, а какие только увеличивают бюджет.
Технические характеристики важны, но поставщик определяет то, как оборудование будет работать после покупки. Нужно проверить инженерную команду, опыт запуска, сервис, обучение, запасные части и реальные проекты.
Практический чек-лист по проверке поставщика можно найти в статье о том, как выбрать надежного поставщика SMT оборудования для России. Это особенно полезно для предприятий, которые впервые закупают установщик.
При выборе стоит смотреть не только на презентации, но и на реализованные проекты. Кейсы позволяют понять, как поставщик работает с разными типами продукции, объемами, конфигурациями и требованиями к автоматизации.
Для этого можно изучить примеры SMT-проектов и сравнить их с задачами вашего предприятия. Важно обращать внимание не только на установленное оборудование, но и на производственный контекст.
Если предприятие уже имеет принтер, печь и конвейеры, можно рассматривать отдельный установщик как модернизацию. Если же завод запускается с нуля, лучше оценить полноценную линию, где все модули согласованы по высоте, скорости, формату плат и управлению.
Для нового проекта полезно сравнить отдельную машину с комплексными SMT-линиями. Иногда готовое решение упрощает монтаж, запуск и последующее обслуживание.
Производство редко остается неизменным. Может увеличиться объем, появиться новый продукт, измениться набор компонентов или потребоваться более высокий уровень контроля. Поэтому перед покупкой нужно спросить, можно ли расширить установщик и интегрировать его в более автоматизированную линию.
Хорошее решение должно соответствовать сегодняшнему проекту, но не ограничивать развитие предприятия завтра.
Перед подписанием договора рекомендуется получить ответы на следующие вопросы:
Какова реальная производительность на моих платах?
Какие минимальные и максимальные компоненты поддерживаются?
Какие типы питателей входят в комплект?
Сколько питателей нужно для моей номенклатуры?
Какова точность и повторяемость установки?
Как часто выполняется калибровка?
Сколько времени занимает переналадка?
Какие форматы данных поддерживает программное обеспечение?
Кто выполняет монтаж и обучение?
Какие запасные части нужно держать на складе?
Как быстро работает сервис?
Можно ли расширить конфигурацию в будущем?
Что входит в итоговую стоимость?
Как рассчитывается полная стоимость владения?
Есть ли аналогичные реализованные проекты?
Установщик компонентов — это автомат, который захватывает электронные компоненты из питателей и устанавливает их на печатную плату в заданные координаты. Он является центральным оборудованием SMT-линии и влияет на производительность, точность и качество поверхностного монтажа.
Для небольших серий важнее всего гибкость, удобная переналадка, широкий диапазон компонентов и разумная стоимость владения. Максимальная скорость не всегда является главным преимуществом. Нужно выбирать машину, которая быстро переключается между изделиями и не требует чрезмерно сложной подготовки.
Оба параметра важны, но их значение зависит от продукции. Для массовых простых плат важна высокая скорость. Для сложных и плотных плат важнее точность, повторяемость и стабильность процесса. Оптимальный выбор должен учитывать оба показателя, а также фактическую производительность на ваших изделиях.
Количество питателей зависит от числа компонентов, количества артикулов и частоты переналадки. Для одного изделия потребуется меньше позиций, чем для контрактного производства с разной номенклатурой. Расчет нужно выполнять по реальному BOM и плану производства, а не по стандартной комплектации.
Да, многие современные автоматы установки компонентов поддерживают широкий диапазон корпусов, но возможности конкретной модели нужно проверять отдельно. Важно учитывать минимальный размер, максимальную высоту, массу компонентов, тип питателей и необходимость специальных сопел или лотков.
AOI не является частью самого установщика, но она помогает контролировать результат монтажа после пайки. Для серийного производства и сложных плат автоматическая инспекция значительно повышает управляемость процесса. Решение зависит от требований к качеству, объема выпуска и допустимого уровня ручного контроля.
Нужно попросить поставщика выполнить расчет на ваших платах или провести тест с реальными данными. В расчет следует включить количество компонентов, корпуса, время переналадки, смену питателей, загрузку платы и плановые остановки. Только такой подход показывает фактический выпуск.
В стоимость могут входить сама машина, стандартные питатели, сопла, программное обеспечение, монтаж, обучение и гарантия. Но состав предложений различается, поэтому необходимо проверить, включены ли доставка, дополнительные питатели, стартовый комплект запчастей, пусконаладка и сервис.
Периодичность обслуживания зависит от модели, загрузки и условий эксплуатации. Обычно требуется ежедневная очистка, регулярная проверка питателей и сопел, периодическая калибровка и плановое техническое обслуживание. Точный график должен предоставить поставщик оборудования.
Для нового производства покупка полной линии часто упрощает интеграцию, запуск и сервис. Если завод уже имеет работающие модули, можно приобрести отдельный установщик. Решение зависит от состояния существующего оборудования, совместимости, планируемой производительности и возможностей внутренней инженерной команды.
Выбор установщика компонентов должен основываться не на одной цифре скорости и не на внешнем виде оборудования. Российскому предприятию необходимо оценить реальную производительность, точность, диапазон компонентов, типы питателей, удобство переналадки, программное обеспечение, сервис, запасные части и стоимость владения.
Хороший установщик SMD компонентов должен соответствовать конкретным платам, номенклатуре и производственному плану. Для массового выпуска нужна высокая производительность. Для контрактной сборки важны гибкость и скорость переналадки. Для сложных плат критичны точность, техническое зрение и стабильность процесса.
Перед тем как купить автомат установки компонентов, запросите расчет на ваших изделиях, проверьте комплект питателей, уточните условия сервиса и посчитайте будущие эксплуатационные расходы. Это поможет выбрать не просто машину Pick and Place, а оборудование, которое действительно будет приносить пользу производству.
Для новых российских предприятий также важно рассматривать установщик как часть общей системы. Правильно подобранная SMT-линия, подтвержденные проекты внедрения и надежный поставщик помогут снизить риски запуска и создать основу для дальнейшего роста.
