Когда российский завод выбирает машину Pick-and-Place, показатель CPH часто выглядит как главный ориентир. В коммерческом предложении одна модель обещает 40 000 CPH, другая — 80 000 CPH, и кажется, что вторая автоматически в два раза быстрее. На практике это не так. Реальная производительность SMT линии зависит не только от паспортной скорости установки компонентов, но и от платы, номенклатуры, питателей, переналадки, инспекции, баланса всей линии и фактического времени работы оборудования.
CPH SMT показывает количество компонентов в час в определенных условиях, но завод покупает не красивую цифру, а стабильный выпуск годных плат. Поэтому правильный вопрос звучит не «какая машина быстрее в каталоге», а «сколько плат в смену эта линия реально сделает на нашем изделии». Именно такой подход помогает рассчитать скорость SMT линии, оценить окупаемость и не переплатить за производительность, которая не будет использоваться.
В этом руководстве разберем, чем отличается паспортная и реальная производительность установщика компонентов, как делать расчет производительности SMT, какие ошибки чаще всего допускают покупатели и как понять, нужна ли вам машина на 40 000 CPH, 80 000 CPH или совсем другая конфигурация.
Table of Contents
CPH обычно расшифровывается как Components Per Hour — количество компонентов, которое установщик может разместить за один час. В SMT-производстве этот показатель используют для первичного сравнения машин Pick-and-Place. Например, одна модель может быть заявлена как 40 000 CPH, другая — как 80 000 CPH.
На уровне каталога это удобно. Покупатель быстро видит класс оборудования и может понять, относится машина к компактному, среднему или высокоскоростному сегменту. Но проблема в том, что CPH не равен количеству готовых плат. Машина устанавливает компоненты, а заводу нужны годные изделия после печати пасты, монтажа, пайки, инспекции и ремонта.
Паспортная скорость обычно рассчитывается в контролируемых условиях. Производитель может использовать оптимальную тестовую плату, удобную раскладку компонентов, короткие перемещения головки и стандартные корпуса. В реальном цехе условия почти всегда сложнее.
На заводе появляются разные корпуса, разные питатели, остановки, замена катушек, проверка полярности, коррекция координат, переналадка, ожидание печи или инспекции. Поэтому показатель CPH полезен как ориентир, но он не должен быть единственным основанием для покупки.
Российскому предприятию важно считать не только скорость установки компонентов, но и выход годной продукции. Если машина быстро ставит компоненты, но линия часто останавливается, требует сложной переналадки или дает высокий процент дефектов, фактическая эффективность будет ниже ожидаемой.
Поэтому при выборе оборудования нужно переходить от абстрактного CPH к практическому расчету: сколько плат линия выпустит за смену, сколько времени уйдет на переналадку, сколько операторов потребуется и какова будет реальная загрузка оборудования.
Паспортная скорость нужна для понимания технического класса установщика. Она показывает, какой уровень производительности может быть достигнут при благоприятных условиях. Этот показатель особенно полезен на первом этапе, когда завод сравнивает разные модели и выбирает диапазон оборудования.
Но паспортная скорость не отвечает на вопрос, как машина будет работать на конкретной плате. Если на изделии много разных компонентов, сложная геометрия, частая смена программ и разные типы упаковки, реальная производительность может быть заметно ниже заявленной.
Реальная производительность установщика компонентов должна рассчитываться по вашему BOM, координатам, размерам платы и производственному сценарию. Важно учитывать количество компонентов на плате, типы корпусов, число питателей, маршрут головки, необходимость распознавания, скорость подачи и время загрузки платы.
Например, если на плате 250 компонентов, установщик фактически ставит 30 000 компонентов в час, а остальная линия не создает задержек, теоретически можно оценить количество плат в час. Но затем из результата нужно вычесть время на смену катушек, проверку, переналадку, короткие остановки и технологические операции.

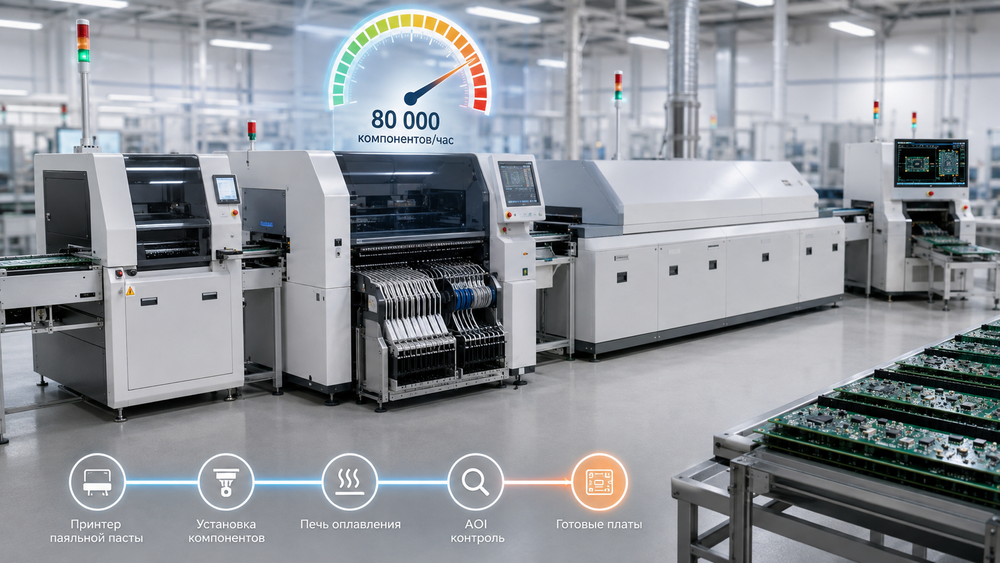

Даже если установщик работает быстро, вся линия может быть ограничена принтером, печью, AOI или ручной операцией. Поэтому скорость SMT линии всегда определяется самым слабым участком. Если печь пропускает меньше плат, чем установщик способен смонтировать, именно печь задает такт выпуска.
При проектировании новой линии полезно смотреть не только на отдельный установщик, но и на полную конфигурацию. На странице SMT производственных линий можно увидеть, как установщик связан с принтером, конвейерами, печью оплавления и инспекцией в едином потоке.
Чем больше компонентов на плате, тем дольше идет монтаж. Но важно не только количество. Мелкие пассивные элементы, микросхемы, разъемы, крупные детали, компоненты в лотках и детали с нестандартной формой требуют разного времени на захват, распознавание и установку.
Если плата состоит в основном из стандартных пассивных компонентов, скорость будет выше. Если много сложных корпусов, фактический CPH снижается. Поэтому один и тот же установщик может показывать разные результаты на двух изделиях одного завода.
Питатели напрямую влияют на траекторию головки. Если часто используемые компоненты расположены удобно, машина тратит меньше времени на перемещения. Если питатели расставлены неудачно, установщик делает лишние циклы, и производительность падает.
Для сложных плат важно оптимизировать размещение питателей, а не просто загрузить катушки в свободные позиции. Хороший поставщик должен уметь объяснить, как оптимизация фидеров влияет на CPH SMT в конкретной программе.
Система технического зрения проверяет положение и ориентацию компонента. Для простых корпусов это занимает меньше времени. Для сложных компонентов требуется более внимательное распознавание. Иногда скорость сознательно снижают, чтобы повысить качество установки.
Это нормальный компромисс. Заводу важно не максимальное число установок, а стабильная пайка и низкий уровень дефектов. Если ради скорости приходится жертвовать качеством, итоговая экономика ухудшается.
Для российской практики частая переналадка особенно важна. Многие предприятия выпускают не один массовый продукт, а несколько изделий небольшими или средними партиями. В таком случае время подготовки программы, замены питателей и проверки материалов может занимать значительную часть смены.
Если линия заявлена как 80 000 CPH, но каждый день теряет много времени на переналадку, месячный выпуск может оказаться ближе к более скромной конфигурации. Поэтому расчет должен учитывать не только монтаж одной платы, но и весь производственный график.
Первый шаг — определить, сколько SMD-компонентов устанавливается на одну плату. Это можно взять из BOM и файла координат. Если на плате 100 компонентов, одна скорость даст один результат. Если 600 компонентов — совсем другой.
Простейшая формула выглядит так:
Показатель | Как использовать |
Фактический CPH | Количество компонентов, которое машина реально устанавливает в час на вашем изделии |
Компоненты на плату | Общее количество SMD-компонентов на одной печатной плате |
Платы в час | Фактический CPH / количество компонентов на плату |

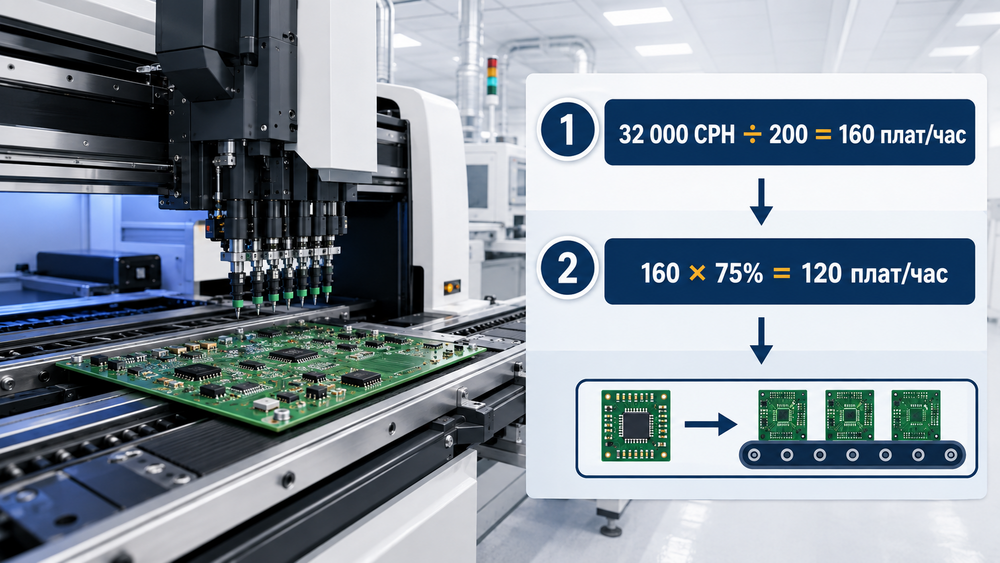

Если фактическая скорость составляет 32 000 компонентов в час, а на плате 200 компонентов, базовый расчет даст 160 плат в час. Но это еще не итоговая производительность линии.
В реальности оборудование не работает 100% времени. Есть смена материалов, короткие остановки, проверка первой платы, обслуживание, настройка программы и ожидание других участков. Поэтому вводят коэффициент доступности.
Для внутреннего расчета можно использовать осторожный сценарий, средний сценарий и оптимистичный сценарий. Например, если линия теоретически дает 160 плат в час, но фактическая доступность составляет 75%, рабочий результат будет около 120 плат в час. Это не точная универсальная норма, а методика оценки, которую нужно подставлять под свой завод.
Покупателю важнее не одна минута, а сменный и недельный выпуск. Поэтому расчет производительности SMT должен включать длительность смены, плановые перерывы, время переналадки и число изделий.
Например, если завод работает 8 часов, но 1 час уходит на подготовку, проверку и смену программы, полезное время составляет 7 часов. Если фактическая скорость — 120 плат в час, сменный выпуск будет около 840 плат. Если в течение недели есть три переналадки, это тоже нужно учесть.
После расчета установщика нужно проверить, не ограничивает ли линию другой модуль. Если печь принимает только 100 плат в час, а установщик способен подготовить 120, фактический выпуск линии будет ближе к 100. Если AOI требует длительного времени проверки, она тоже может стать ограничением.
Именно поэтому при покупке отдельной машины Pick and Place важно сразу понимать, как она будет работать с остальными модулями линии.

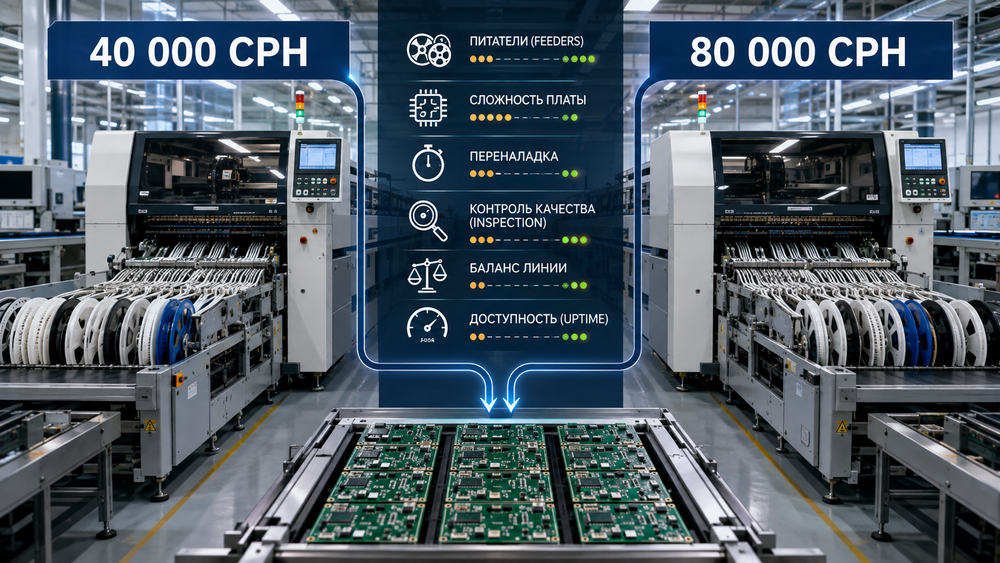

На бумаге 80 000 CPH выглядит в два раза быстрее, чем 40 000 CPH. Но в реальном производстве прирост может быть меньше. Если установщик не является узким местом, дополнительная скорость не даст пропорционального роста выпуска. Линия все равно будет ограничена печью, принтером, инспекцией, оператором или переналадкой.
Поэтому покупатель должен спросить: где сейчас находится ограничение производственного потока? Если оно не в установщике, более высокая скорость может быть полезной только для будущего расширения, но не для текущего выпуска.
Если предприятие выпускает небольшие партии, машина с более низким CPH, но удобной переналадкой может быть эффективнее. Она быстрее переключается между изделиями, требует меньше ручных проверок и проще для оператора.
Для контрактной сборки, опытных партий и переменной номенклатуры это критично. Высокая скорость установки компонентов имеет смысл только тогда, когда оборудование действительно проводит большую часть смены в режиме монтажа, а не подготовки.
Более производительный установщик может потребовать больше питателей, более быстрой подачи плат, лучшего баланса линии, подготовленного персонала и более строгой системы контроля. Если эти условия не готовы, высокая скорость не раскрывается.
Завод может купить мощную машину и затем обнаружить, что фактическая производительность SMT линии ограничена организацией производства. Поэтому решение о переходе с 40 000 CPH на 80 000 CPH нужно связывать с общей архитектурой участка.
Если дополнительная скорость реально снижает себестоимость платы, увеличивает выпуск и сокращает срок окупаемости, она оправдана. Если же она просто добавляет запас, который не используется, это замороженные инвестиции.
Вопрос окупаемости подробно раскрывается в статье о ROI SMT-линии для российских фабрик. Ее полезно использовать вместе с расчетом CPH, чтобы понять не только техническую, но и финансовую сторону выбора.
Если принтер работает медленно, установщик будет ждать платы. Это особенно заметно при больших платах, сложных апертурах, ручной загрузке или частой очистке трафарета. Поэтому скорость установщика должна сопоставляться с циклом печати.
При расчете нужно учитывать время нанесения пасты, проверку первой платы, очистку трафарета и стабильность процесса. Иногда модернизация принтера дает больший эффект, чем покупка более быстрого установщика.
Печь имеет собственный профиль, длину зон, скорость конвейера и ограничения по тепловому процессу. Ее нельзя ускорять произвольно, если это нарушает качество пайки. Поэтому печь часто становится важным фактором производительности.
Если установщик подает платы быстрее, чем печь может безопасно пропустить, появляется очередь. В этом случае CPH установщика не превращается в дополнительные готовые платы.
AOI и SPI повышают качество, но добавляют время контроля. Это не проблема, если оборудование правильно сбалансировано. Но если инспекция работает медленнее такта линии, она становится узким местом.
Для ответственного производства лучше иметь контроль, чем гнаться за формальной скоростью. Низкий уровень брака часто экономит больше, чем небольшое увеличение CPH.
Перед закупкой стоит попросить поставщика показать полный баланс SMT-линии: печать, установка, пайка, инспекция, загрузка, разгрузка и переналадка. Если расчет касается только машины Pick-and-Place, он неполный.
При выборе оборудования полезно также изучить руководство о том, как выбрать SMT-установщик компонентов. Там отдельно разобраны скорость, точность, питатели и диапазон компонентов.
Быстрая линия выгодна, если она загружена заказами. Если оборудование простаивает, высокая паспортная скорость не снижает себестоимость, а увеличивает инвестиции. Поэтому при расчете нужно оценивать не только мощность, но и реальный план продаж или производственных заказов.
Для собственного производства важно понимать, сколько плат нужно выпускать ежемесячно. Для EMS-подрядчика — насколько стабильна загрузка от клиентов. Без этого выбор между 40 000 и 80 000 CPH превращается в догадку.
Если более производительная машина позволяет выпускать больше плат тем же персоналом, экономический эффект может быть значительным. Но если для ее обслуживания требуется больше операторов, больше подготовительных операций и более сложная логистика, эффект нужно считать осторожно.
Правильная оценка включает не только скорость установки, но и трудозатраты на одну годную плату. Иногда линия средней мощности с хорошей организацией труда дает лучшую экономику, чем более дорогая высокоскоростная конфигурация.
Если высокая скорость приводит к большему количеству дефектов, реальная производительность падает. Каждая переделка отнимает время, расходует материалы и занимает специалистов. Поэтому производительность нужно считать по годным платам, а не по установленным компонентам.
Для оценки ROI важно учитывать выход годной продукции после AOI, ремонта и финального контроля. Только такой расчет показывает настоящую рентабельность.
Если расчет показывает низкую загрузку, слишком долгую окупаемость или высокий риск простоя, собственная линия может быть не лучшим решением на первом этапе. В таком случае стоит сравнить собственное производство с EMS-подрядчиком.
Эта логика подробно рассмотрена в статье о том, когда выбирать собственную SMT-линию или EMS-подрядчика. Она помогает связать производительность оборудования с реальной бизнес-моделью.
Главный вопрос поставщику: какая будет фактическая производительность на моих платах? Для ответа нужны BOM, координаты, размеры плат, типы компонентов, планируемые партии и режим работы. Без этих данных любое число CPH остается приблизительным.
Хороший поставщик должен объяснить, какие допущения он использует: какой коэффициент доступности, какое время переналадки, какие ограничения по питателям и какие узкие места возможны.
Недостаточное количество питателей снижает скорость и увеличивает переналадку. Поэтому нужно спрашивать, сколько фидеров входит в комплект, какие типы поддерживаются, сколько дополнительных позиций нужно под вашу номенклатуру и какова стоимость расширения.
Это особенно важно, если линия покупается для нескольких изделий. В таком случае экономия на питателях может сильно снизить фактический CPH.
Идеальный вариант — тест на реальной или похожей плате. Если это невозможно, поставщик должен хотя бы рассчитать программу по вашим файлам. Демонстрация помогает увидеть скорость, стабильность подачи, точность установки и удобство работы оператора.
Не стоит принимать решение только по видео с идеальной тестовой платой. Оно показывает возможности машины, но не гарантирует результат на вашем производстве.
Производительность зависит не только от техники, но и от сервиса. Если оборудование долго стоит из-за мелкой неисправности, вся расчетная мощность теряет смысл. Поэтому нужно заранее спросить, кто отвечает за запуск, кто поддерживает линию, как быстро поставляются запчасти и что входит в гарантию.
Перед переговорами удобно пройти чек-лист вопросов к поставщику SMT-линии. Он помогает не забыть сервис, документы, запчасти и условия пусконаладки.
CPH означает количество компонентов, которое установщик может разместить за один час. Это полезный показатель для сравнения машин, но он не равен количеству готовых плат. Реальный выпуск зависит от платы, компонентов, переналадки, питателей и баланса всей SMT-линии.
Фактическая скорость ниже, потому что реальное производство включает остановки, смену катушек, распознавание компонентов, переналадку, обслуживание и ожидание других модулей. Паспортный CPH обычно показывает потенциал оборудования в более благоприятных условиях.
Нужно взять фактический CPH на вашем изделии, разделить его на количество компонентов на плате и затем учесть коэффициент доступности, переналадку, обслуживание и ограничения других модулей линии. Так получается более реалистичный выпуск плат за смену.
Лучше тот вариант, который соответствует вашей загрузке, платам и экономике. 80 000 CPH не всегда в два раза выгоднее, если линия ограничена печью, инспекцией или частой переналадкой. Для малых партий иногда рациональнее машина средней скорости.
Можно оптимизировать размещение питателей, сократить переналадку, улучшить подготовку программ, обучить операторов, сбалансировать принтер, печь и AOI, а также уменьшить простои. Иногда организационные улучшения дают заметный прирост без замены установщика.
Показатель 40 000 CPH или 80 000 CPH сам по себе не отвечает на вопрос, насколько эффективной будет SMT-линия. Для российского завода важнее реальный выпуск годных плат, стабильность процесса, время переналадки, баланс оборудования и экономика производства.
Правильный расчет производительности SMT начинается с конкретной платы: количества компонентов, типов корпусов, питателей, программы, такта печи, инспекции и сменного графика. Только после этого можно понять, какая скорость установки компонентов действительно нужна.
Если предприятие строит линию с нуля, важно рассматривать установщик как часть общего проекта. Базовый подход к планированию SMT-линии в России помогает связать производительность, стоимость, запуск и дальнейшее расширение. А точный расчет CPH позволяет не переплатить за лишнюю скорость и не купить оборудование, которое станет узким местом уже через несколько месяцев.
