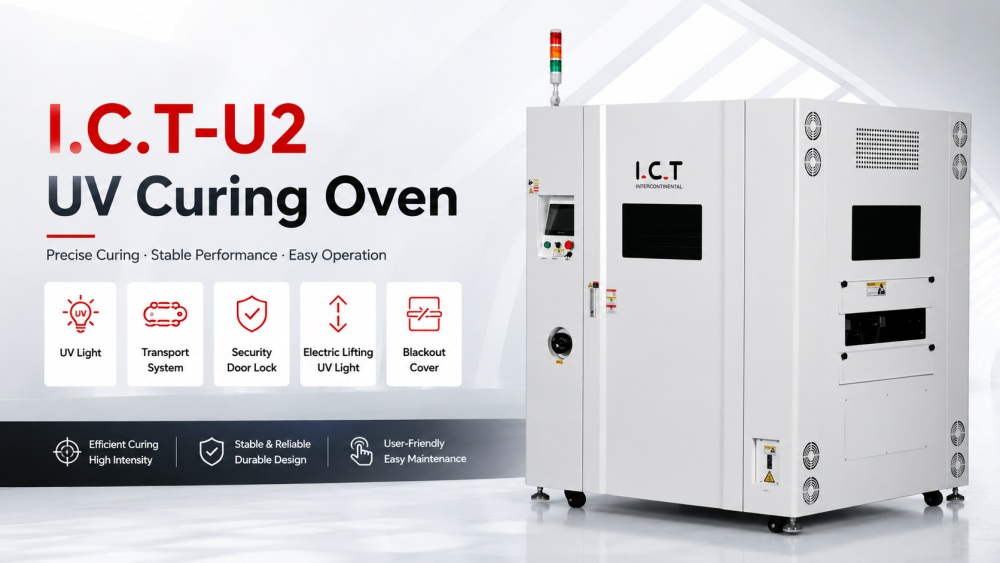

Печь для УФ-отверждения I.C.T-U2 предназначена для быстрого и равномерного отверждения клеев, чернил, покрытий и материалов, чувствительных к УФ-излучению, на SMT PCB с. Он оснащен мощным набором ламп UVA с независимой регулировкой высоты, отражающими панелями для эффективного использования энергии и конвейерной системой с антипригарным покрытием, приводимой в движение шаговыми двигателями для стабильной транспортировки. Печь вмещает PCB шириной до 500 мм и высотой ±100 мм, выдерживая нагрузку 5 кг на доску. Независимое охлаждение обеспечивает безопасную температуру на выходе. Система обеспечивает равномерное отверждение, уменьшает дефекты и легко интегрируется в производственные линии SMT SMD.

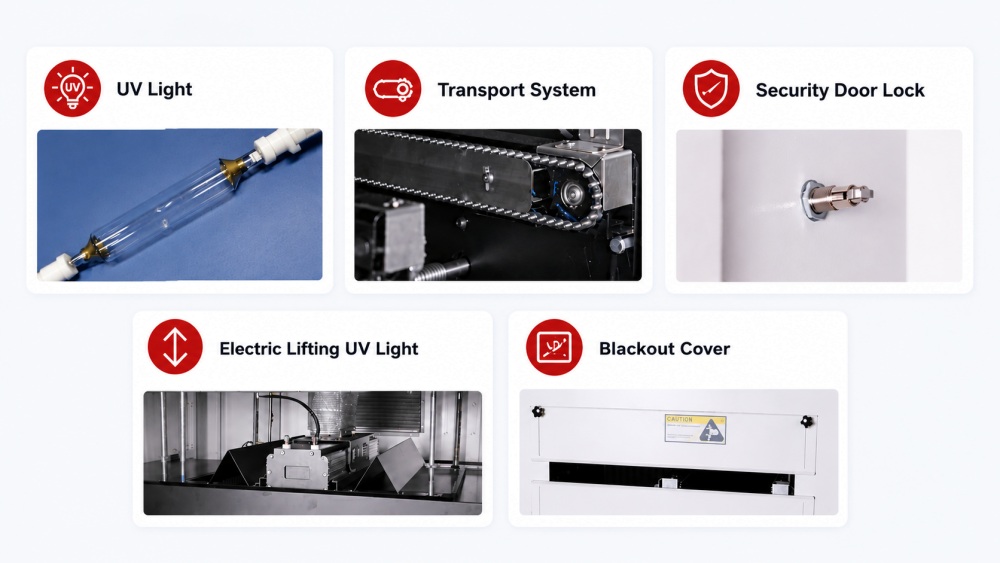

УФ-лампы обеспечивают равномерное облучение высокой интенсивностью энергии. Каждой лампой можно независимо управлять по высоте и времени экспозиции. Светоотражающие панели увеличивают использование ультрафиолета и снижают потребление энергии. ПИД-регулятор температуры обеспечивает точность ±1°C. Функции безопасности включают обнаружение неисправности лампы, защиту от перегрева и встроенную сигнализацию. Система гарантирует быстрое и стабильное отверждение клеев и покрытий, обеспечивая высокую производительность производства SMT PCB при сохранении целостности плит.
В конвейерной системе используются цепи с тефлоновым покрытием и привод от шагового двигателя. Регулируемая скорость варьируется от 0,5 до 3,5 м/мин, а система обеспечивает точное позиционирование доски. Оптоволоконные датчики обнаруживают вход и выход PCB, предотвращая замятие и застревание бумаги. Конструкция поддерживает платы высотой до ±100 мм, шириной 500 мм и массой до 5 кг на плату. Зоны охлаждения поддерживают низкие температуры на выходе, снижая термическую нагрузку. Такое сочетание обеспечивает высокую надежность и стабильную эффективность отверждения на всей производственной линии SMT PCB.
| Технические характеристики:
| Технические характеристики | I.C.T-U2 |
| Транспорт | Длинная цепочка из нержавеющей стали, длина штифта 35B 5 мм, добавлены язычки из нержавеющей стали. |
| Система управления | ПЛК+сенсорный экран |
| конвейер Скорость | 0,5~3,5 м/мин |
| Количество УФ-излучения | 1 комплект |
| Мощность ультрафиолетового света | 6кВт/комплект |
| источник ультрафиолетового света | UVA-диапазон |
| Длина УФ-излучения | 630мм, длина дуги 500мм |
| Основная длина волны | 365 нм |
| Макс. высота PCBA | ±100 мм |
| PCBA ширина | 50~500 мм, ручная регулировка, выдерживает вес 5 кг. |
| Метод охлаждения | Воздушное охлаждение |
| Электроснабжение | 3 фазы, 380 В, 50 Гц |
| Размер (Д*Ш*В) | 1500*1100*1720 мм |
| Масса | Около 450 кг |
* Данные получены при температуре окружающей среды 25 ℃ и влажности 60%.
| НЕТ. | Элемент | Необязательный |
| Система регулировки ширины рельса | Автоматическая регулировка ширины двигателя | |
| Опционная функция | Обратная линия платы |
* I.C.T продолжает работать над качеством и производительностью, характеристики и внешний вид могут обновляться без особого уведомления.
| PCBA Список оборудования линии нанесения покрытия
I.C.T-U2 интегрируется с полной линией нанесения покрытия и дозирования I.C.T SMT. Сопутствующее оборудование включает в себя струйные дозаторы, машины для нанесения защитного покрытия, печи УФ-отверждения, конвейеры PCB, системы контроля AOI и системы снятия панелей. Печь обеспечивает контролируемое отверждение, а машины для нанесения покрытия защищают более широкие поверхности. AOI проверяет качество, а отделка отделяет готовые PCB. Вместе эти машины образуют непрерывный рабочий процесс, который оптимизирует производительность, снижает отходы материала и обеспечивает последовательное PCB отверждение и сушку.
| Название продукта | Назначение линии нанесения покрытия PCBA |
|---|---|
Наносит на печатные платы точные защитные покрытия для защиты от пыли, воды и взрывов. | |
Затвердевает покрытия под действием ИК- или УФ-излучения, обеспечивая долговечную и надежную защиту. | |
Плавно транспортирует печатные платы через линию нанесения покрытия для эффективной обработки. | |
Предоставляет и сохраняет PCB для производственной линии, обеспечивая плавный ввод и вывод. | |
| Конформное покрытие AOI | Проверяет качество покрытия и выявляет дефекты для обеспечения высоких стандартов. |
| Видео об успехах клиентов
В апреле 2026 года компания I.C.T развернула полную производственную линию SMT для португальского производителя автомобильной электроники. Инженеры выполнили установку на месте, калибровку линии и практическое обучение операторов. Они руководили командой по эксплуатации печи, работе с конвейером и текущему техническому обслуживанию. Заказчик похвалил плавную установку, надежную работу печи и четкое практическое обучение. Операторы смогли эффективно управлять линией, обеспечивая равномерное отверждение всех типов и покрытий PCB на протяжении всего производства.
| Сервисная и обучающая поддержка
I.C.T обеспечивает поддержку всей производственной деятельности SMT, а не только отдельных печей. Перед поставкой инженеры проверяют тип PCB, материал, целевую производительность, рабочее пространство и будущее расширение. После установки поддержка включает ввод в эксплуатацию, обучение операторов, руководство по техническому обслуживанию и оптимизацию процессов. Инженеры обеспечивают плавную интеграцию печи УФ-отверждения с оборудованием для нанесения покрытий, дозирования, проверки, перемещения и снятия панелей. Новые заводы получают рекомендации от макета до пробного производства. Существующие заводы получают выгоду от улучшенного рабочего процесса, сбалансированной работы линий и надежной высокопроизводительной отверждения SMT PCB.
| Что говорят наши клиенты
Клиенты ценят I.C.T за практическое руководство и быстрое реагирование. Инженеры предоставляют четкие инструкции, уменьшая количество ошибок и ускоряя готовность оператора. Защитная упаковка обеспечивает безопасную доставку на большие расстояния. Технические вопросы, возникающие во время установки или производства, оперативно решаются слаженными командами продаж и инженеров. Клиенты обретают уверенность при запуске новых линий, поддержании высокой производительности и обеспечении стабильного и высококачественного отверждения клеев, чернил и покрытий.
| Сертификаты и стандарты
Печь для УФ-отверждения I.C.T-U2 сертифицирована CE и соответствует международным стандартам безопасности. Контроль качества включает проверку компонентов, проверку сборки, функциональное тестирование, подтверждение упаковки, отслеживание отгрузки, записи об установке и послепродажное обслуживание. Комплексные процедуры обеспечивают надежную и повторяемую эффективность отверждения, минимизируют эксплуатационные риски и поддерживают стабильно высокие результаты при производстве SMT PCB.
| О компании и заводе I.C.T
I.C.T предлагает комплексные решения для SMT, DIP, нанесения покрытий, дозирования, сборки, робототехники и интеллектуальных заводов. Собственные команды по исследованиям и разработкам, производству, проектированию, продажам и обслуживанию помогают клиентам от планирования до стабильного производства. I.C.T обслуживает клиентов по всему миру, предоставляя оборудование, его установку, обучение и оптимизацию процессов. Помимо поставки машин, I.C.T помогает построить заводы с 0 до 1 и модернизировать существующие линии с 1 до 10, обеспечивая масштабируемые, точные и надежные производственные системы SMT PCB.
