I.C.T-AI-5146W
I.C.T
| штат: | |
|---|---|
| Количество: | |
| Усовершенствованная автоматическая машина PCB AOI AI-5146W
I.C.T AI-5146W — это современная онлайн-машина для контроля угла обзора, предназначенная для двустороннего контроля после пайки THT. Он использует высокоточные цветные камеры и алгоритмы CNN для захвата и обработки изображений платы в режиме реального времени, интеллектуально оценивая дефекты, такие как неправильные детали, отсутствующие компоненты или обратная полярность. Эта автоматизированная машина оптического контроля повышает эффективность производства, охватывая линии без изменений, обеспечивая быстрое обнаружение дефектов и контроль над производственной линией. Благодаря таким функциям, как удаленное программирование и отчеты данных MES, он обеспечивает отслеживаемость данных и низкий уровень ложных срабатываний. Эта машина для оптического контроля, идеально подходящая для заводов SMT, поддерживает изделия PCB различных размеров и толщины, что делает ее надежным инструментом для обеспечения качества в производстве электроники.
| Особенность

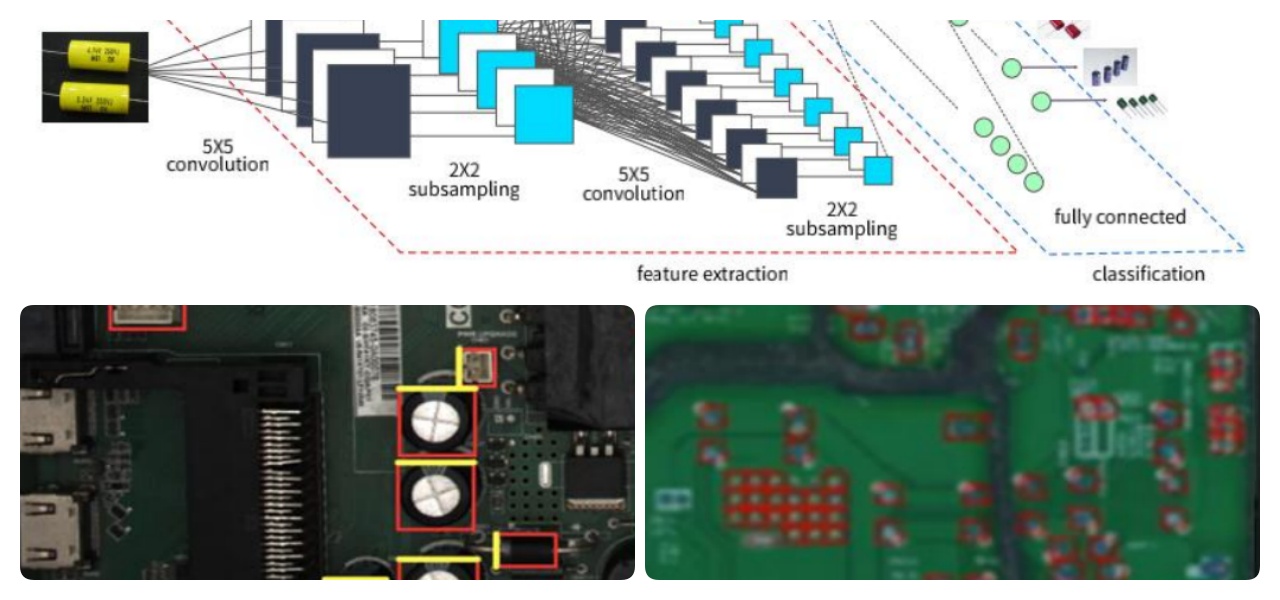

Автоматическая машина Aoi для печатных плат AI-5146W использует глубокое обучение через CNN для оптимизации больших данных и обеспечения интеллектуального минималистского программирования. Он автоматически идентифицирует компоненты и паяные соединения одним щелчком мыши, решая проблемы, связанные с длительным программированием и высоким уровнем ложных срабатываний, характерными для традиционных методов. Обученный на обширных наборах данных, он точно отличает NG от плат OK, даже с различной формой паяных соединений. Это уменьшает количество ошибок при проверке и улучшает обобщение для различных сценариев, таких как обработка выступов компонентов или отверстий в припое без помех.

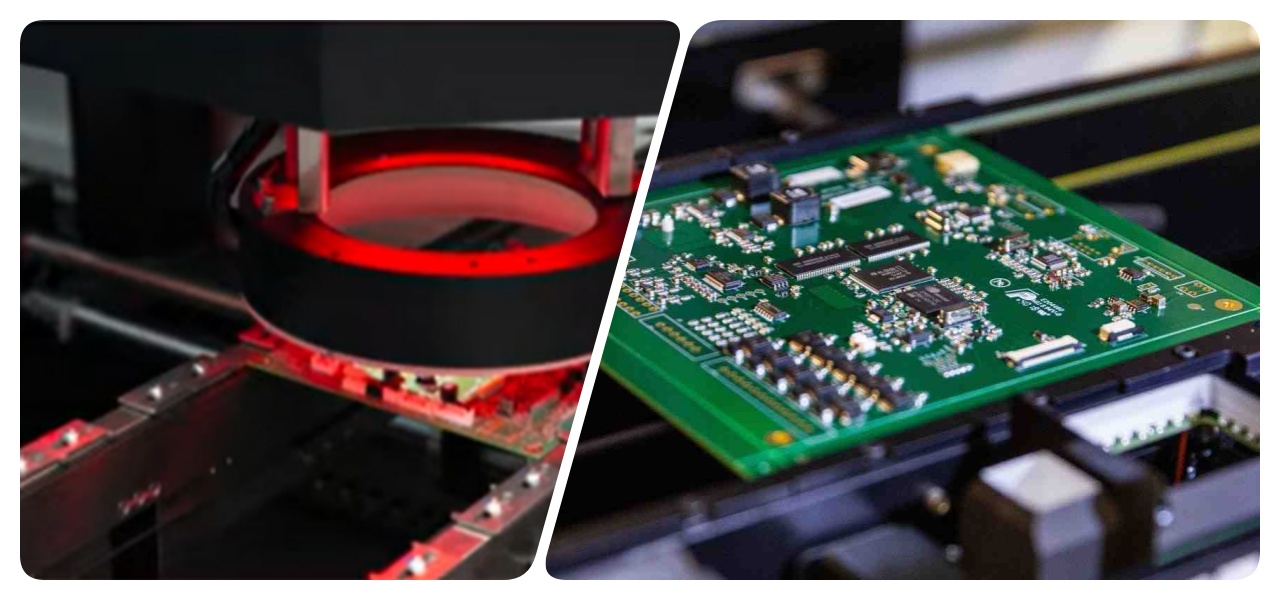

Эта автоматизированная машина для оптического контроля предлагает гибкое программирование, позволяющее осуществлять онлайн- или автономную настройку без остановки производства. Он интеллектуально проверяет цветные кольцевые резисторы, конденсаторы, диоды и розетки. Программирование занимает всего 10-20 минут, с быстрой перенастройкой путем вызова существующих файлов. Звуковые сигналы подсказывают номера позиций, неправильные устройства или типы, обеспечивая бесперебойную работу. Короткое время отладки (10–15 минут) делает ее удобной для операторов.

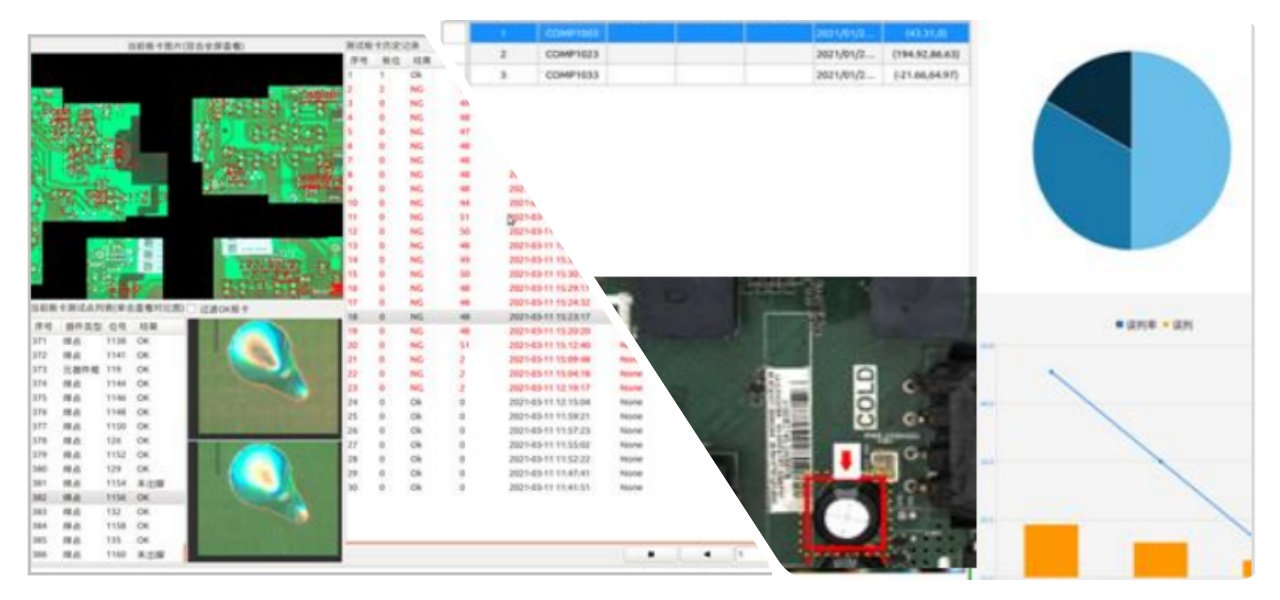

Поддерживая проверку нескольких досок, смешанных досок и смешанных материалов, онлайн-машина для контроля Aoi обрабатывает вращения под разными углами и положениями. Он включает пропуск плохих меток, что повышает универсальность для различных производственных нужд без ущерба для скорости и точности.
| Спецификация
| Модель | I.C.T DIP On-line двусторонний AOI AI-5146W (после пайки THT) | I.C.T DIP On-line двусторонний AOI AI-5146WL (после пайки THT) |
| FOV | 52,6*44 мм | |
| Разрешение | 21,5 мкм | |
| Камера | 5М | |
| Скорость проверки | 0,23 с/поле обзора | |
| PCB Высота | Верх: 75 мм, низ: 75 мм | |
| PCB Толщина | 0,3 ~ 6,0 мм | |
| PCB Край | 3,0 мм | |
| PCB Деформация | ±3,0 мм | |
| PCB Вес | Макс: 10 кг | |
| конвейер Высота | 750 и 900±20 мм | |
| С регулировкой | Ручной и автоматический | |
| конвейер Направление | Л ~ П или П ~ Л | |
| Власть | AC220 50/60Гц,5А | |
| Номинальная мощность | 520 Вт | |
| Коммуникация | СМЕМА | |
| Масса | 890 кг | 100 кг |
| Измерение | Д1050*В1335*В1650мм | Д1050*В1535*В1650мм |
* I.C.T продолжает работать над качеством и производительностью, спецификации и внешнего вида могут быть обновлены без особого уведомления.

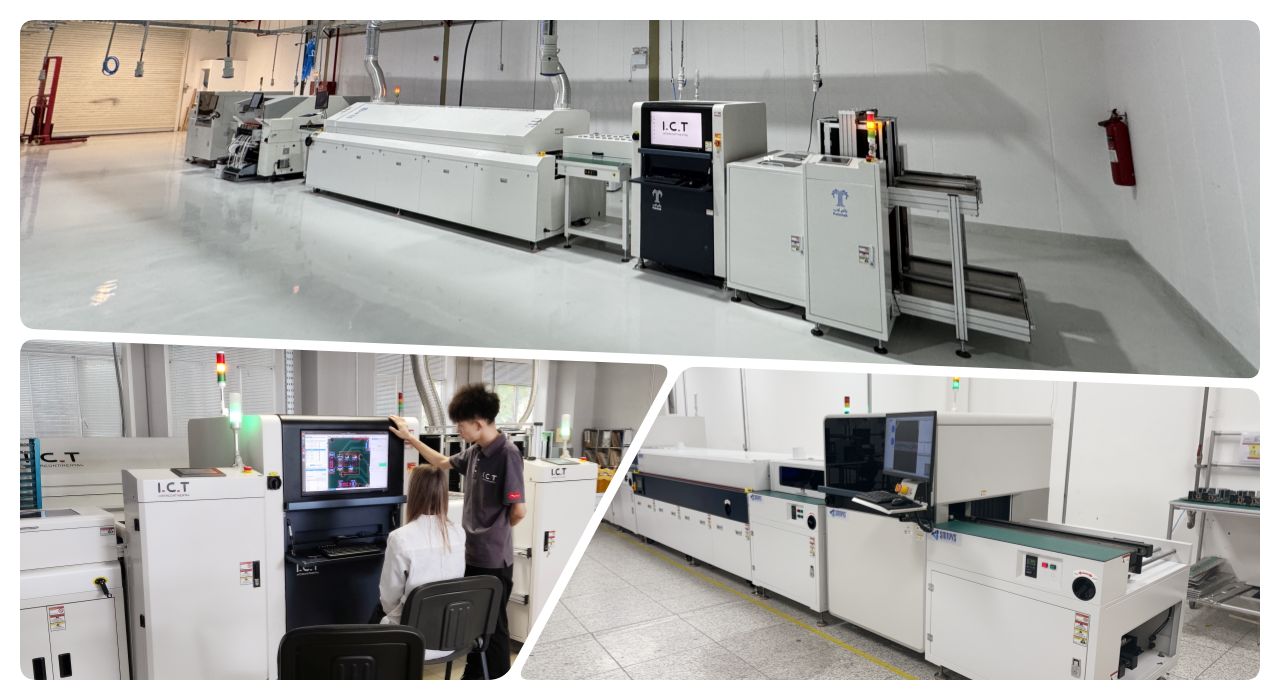

| Список оборудования DIP-линии
Наша производственная линия DIP предлагает современные инструменты для эффективной и точной сборки PCB. Полностью автоматизированная линия DIP включает в себя линию вставки DIP для точного размещения компонентов, волновой загрузчик для плавного входа PCB, волновой разгрузчик для безопасного выхода и конвейерную линию сборки для окончательных проверок. Эта высококачественная линия по производству DIP PCB обеспечивает стабильную работу, надежную установку THT и экономичную сборку, отвечая разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении комплексных задач.
| Название продукта | Назначение в DIP-линии |
|---|---|
Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Проверяет качество внутренней пайки и скрытые дефекты в компонентах THT. | |
Тестирует электрические характеристики и подключение собранного PCB. | |
Плавно транспортирует PCB через линию DIP для эффективной сборки и проверки. |
| Видео об успехах клиентов
В нашем специальном видеоролике мы демонстрируем пять усовершенствованных моделей AOI, включая AI-4026, AI-4540, AI-5146W, подчеркивая их эффективные функции программирования. Видео демонстрирует программирование с помощью одной клавиши для быстрой настройки, передачу параметров для применения настроек между компонентами, автоматическое обнаружение перемычковых рамок для пайки, программирование копирования панелей для реплицируемых плат и интеллектуальное планирование пути для оптимизации маршрутов проверки. Этот реальный пример из линии клиента SMT в Мексике иллюстрирует, как автоматическая машина aoi для печатных плат AI-5146W легко интегрируется, сокращая время настройки до 50% и повышая точность обнаружения дефектов. Инженеры на месте предоставляют практическое обслуживание, обеспечивая бесперебойную установку и обучение, что помогло клиенту добиться более высокой производительности и меньшего количества ложных срабатываний в производственном процессе.
| Сервис и обучение
I.C.T предоставляет комплексное обслуживание и обучение, чтобы максимизировать производительность вашей автоматической машины для печатных плат. Наша глобальная команда предлагает установку, удаленную отладку и обслуживание на месте, обеспечивая минимальное время простоя. Программы обучения охватывают эксплуатацию, программирование и устранение неисправностей, адаптированные к вашим потребностям. Благодаря централизованному управлению мы поддерживаем принятие решений по принципу «один ко многим» и быстрое реагирование, помогая вам оптимизировать производство. Наш подход к долгосрочному партнерству включает в себя регулярные обновления и техническую поддержку, укрепляя доверие и повышая эффективность вашего завода.
| Отзывы клиентов
Наши клиенты хвалят инженеров I.C.T за их опыт и быстрое решение проблем во время установки. Им нравится надежная работа автоматической машины Aoi для печатных плат, они отмечают ее точность и простоту использования. Многие отмечают нашу надежную упаковку и быструю доставку, которые предотвращают повреждения. Кроме того, клиенты ценят нашу быструю реакцию на запросы, гарантирующую бесперебойную работу и надежную постоянную поддержку.
| Наша сертификация
I.C.T имеет такие ключевые сертификаты, как CE, RoHS, ISO9001 и различные патенты, что отражает нашу приверженность качеству и безопасности. Это гарантирует, что наша автоматическая машина для печатных плат Aoi соответствует мировым стандартам экологического соответствия и надежности. Наши запатентованные технологии в области контроля искусственного интеллекта способствуют инновациям, а ISO9001 гарантирует согласованность производственных процессов, давая клиентам уверенность в долговечности и производительности продукции.
| О I.C.T и нашем заводе
I.C.T — ведущий производитель электроники с собственными исследованиями, разработками и производством. На предприятии площадью 12 000 м⊃2; работает более 89 сотрудников. С 2012 года мы быстро росли, обслуживая более 1600 клиентов в 72 странах. На наших заводах применяются строгие процедуры тестирования и надежные системы управления качеством, гарантирующие, что каждая автоматическая машина для изготовления печатных плат соответствует высоким стандартам. Имея 20 инженеров и 8 филиалов, мы предоставляем глобальные решения — от анализа спроса до оптимизации.
