I.C.T-510
I.C.T
PCB Laser Marking
| Количество: | |
|---|---|
| Высокоточная лазерная маркировка для отслеживания PCB

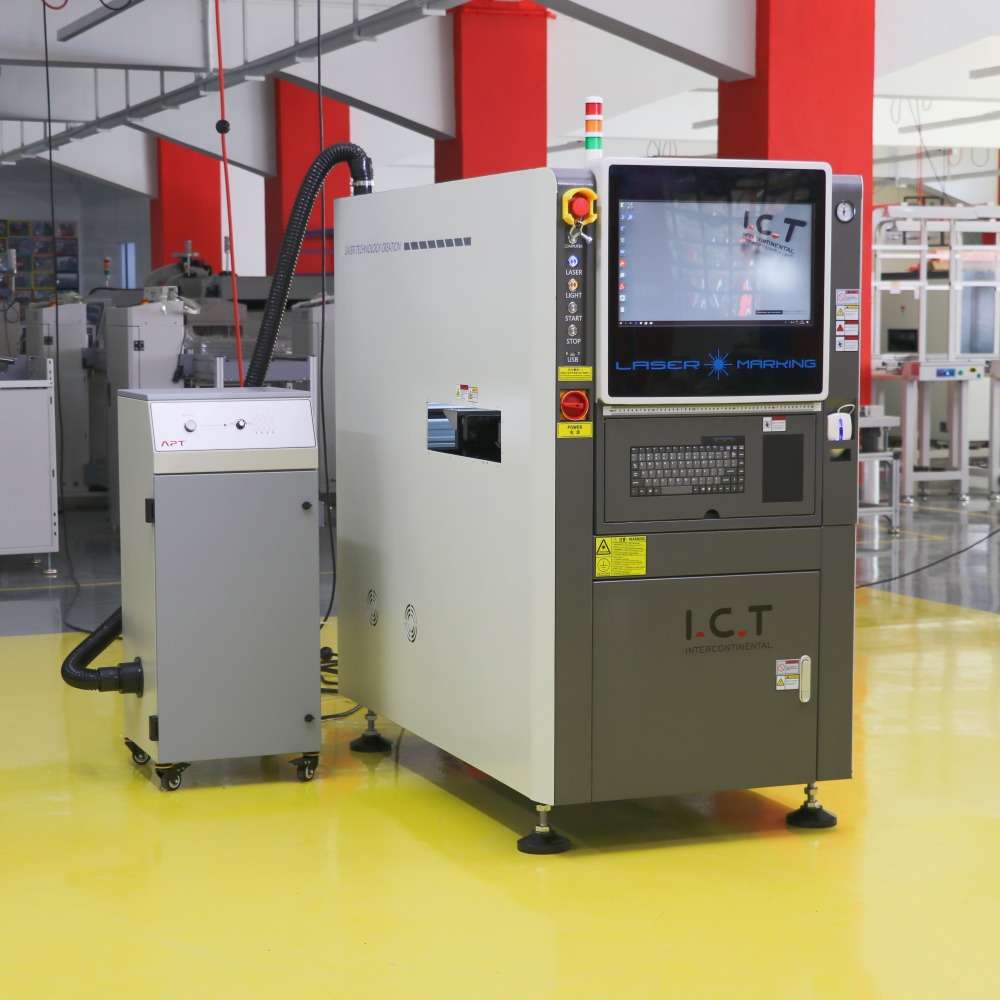

Лазерная маркировочная машина от I.C.T обеспечивает постоянную бесконтактную маркировку на PCB при производстве SMT. Он поддерживает текст, штрих-коды, QR-коды и графику с точностью ± 0,05 мм и подходит для различных материалов, таких как FR4, чернила, медь и алюминий. Доступен в таких моделях, как I.C.T-400, 460, 510 и 510L, он поддерживает размеры PCB до 510×460 мм. Машина плавно подключается к сборочным линиям, поддерживает онлайн-передачу данных MES и предлагает автономный/онлайн-режимы. Благодаря опциям для различных лазеров (УФ для чувствительных материалов, CO₂ для FR4, оптоволокна для металлов) он обеспечивает четкую и долговечную маркировку для отслеживания. Эта машина для лазерной печати этикеток исключает затраты на чернила или этикетки, снижает загрязнение окружающей среды и предотвращает ошибки при перепечатке. Это повышает эффективность крупносерийного производства PCB, сохраняя при этом высокое качество и надежность.
| Особенность

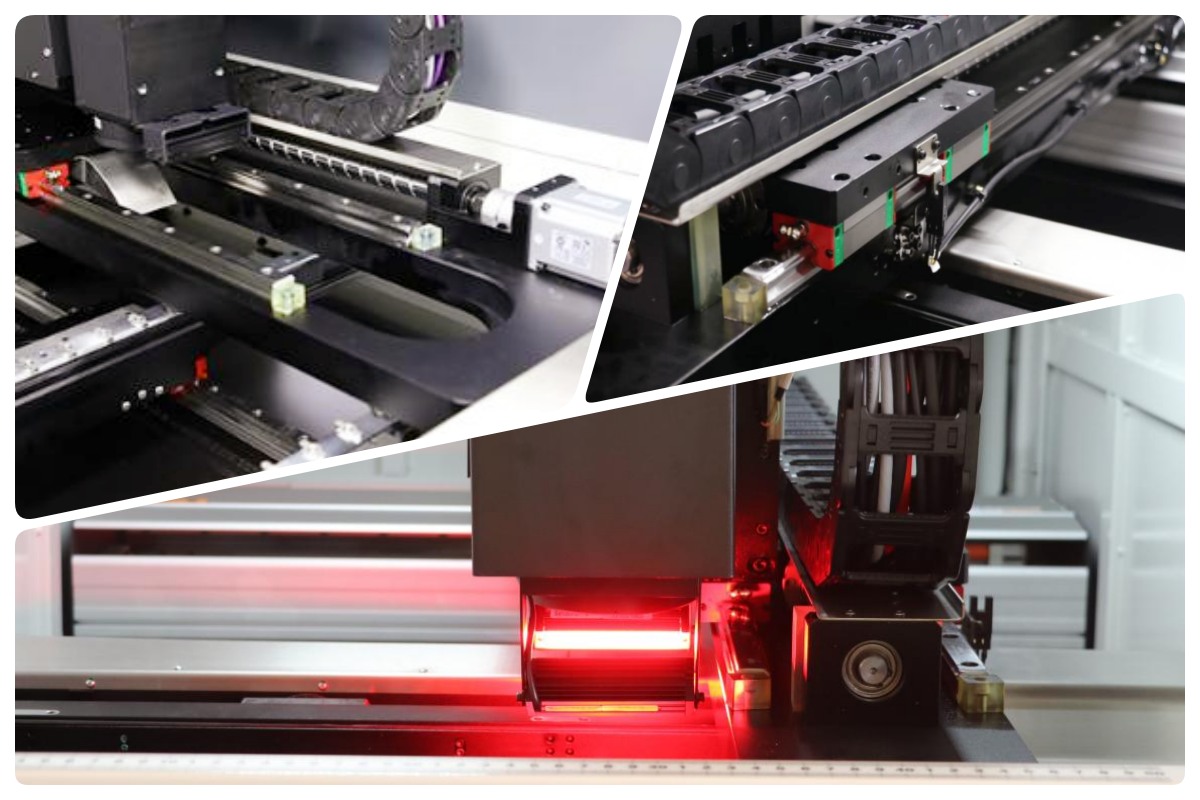

Усовершенствованная система вождения
Подвесная конструкция арочного моста с шариковыми винтами и высокоточными линейными направляющими от TBI и HIWIN/PMI обеспечивает высокую грузоподъемность и плавность хода. Два независимых серводвигателя управляют осями X/Y для точного позиционирования. Гибкие закрытые цепи и профили резервуара обеспечивают стабильную работу, а уникальная пылезащитная крышка снижает потребности и затраты на техническое обслуживание. Такая конструкция обеспечивает надежную и долгосрочную работу в требовательных SMT средах.

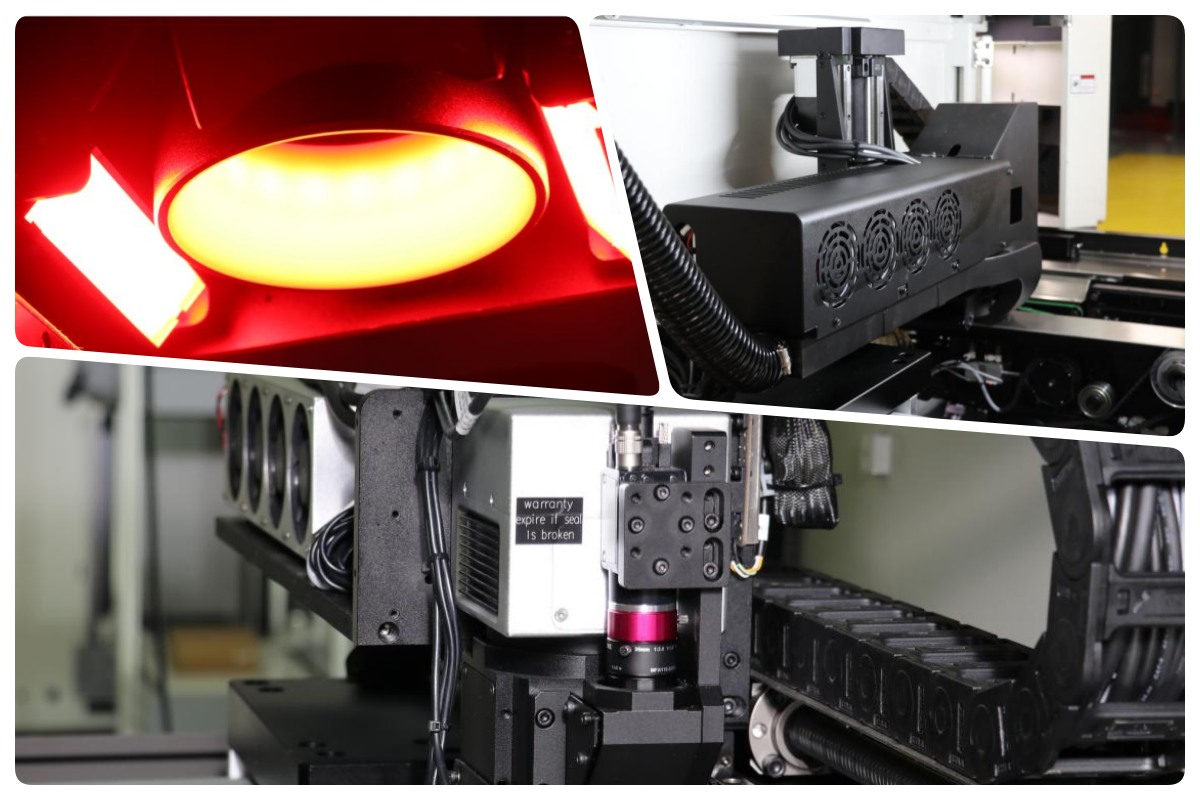

Надежная система маркировки
Выбирайте УФ-лазеры, зеленые, оптоволоконные или CO₂-лазеры в зависимости от потребностей вашего продукта. Лазеры обеспечивают высокую точность, стабильную производительность и длительный срок службы. Фокусное расстояние, откалиброванное на заводе, не требует доводки и имеет автоматическую регулировку по оси Z. Подходящие методы охлаждения соответствуют каждому типу лазера. Несколько вариантов освещения справляются со сложными PCB, обеспечивая стабильную и высококачественную маркировку на различных поверхностях.

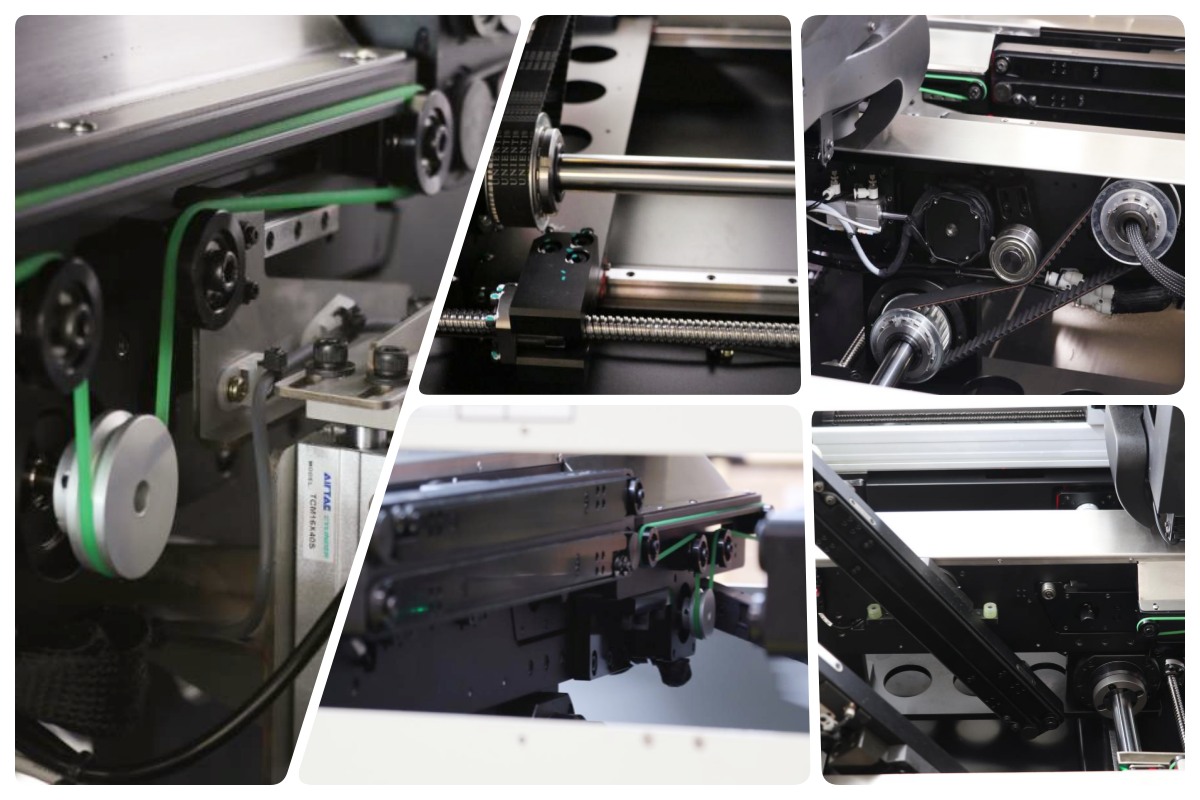

Эффективная транспортная система
Встроенная функция переворота PCB решает сложные двусторонние задачи за одну остановку. Сегментированные направляющие с антистатическими ремнями ESD защищают доски. Высокопрочные синхронные ремни с регулируемой скоростью обеспечивают стабильный поток. Специальные натяжные устройства поддерживают оптимальное состояние ремня. Шарико-винтовые передачи и жесткие валы синхронно регулируют ширину, удерживая передние и задние направляющие параллельно, что обеспечивает точную транспортировку без повреждений.
Стабильная система управления
Оплавление — это не просто процесс нагрева, а ключевой момент, в котором стабильность производства либо подтверждается, либо теряется. На линии сборки ламп LED I.C.T рассматривает оплавание как часть общего потока, а не как отдельную станцию. Транспортировка платы, время входа, охлаждение на выходе и выходное соединение рассматриваются вместе. Это уменьшает различия между платами и помогает поддерживать стабильные результаты пайки в течение длительного производственного цикла. Целью являются не экстремальные температурные профили, а повторяемость и контроль. Благодаря такому подходу линия сборки лампочек LED становится проще в управлении, а технологические окна становятся более понятными и надежными для долгосрочного производства.

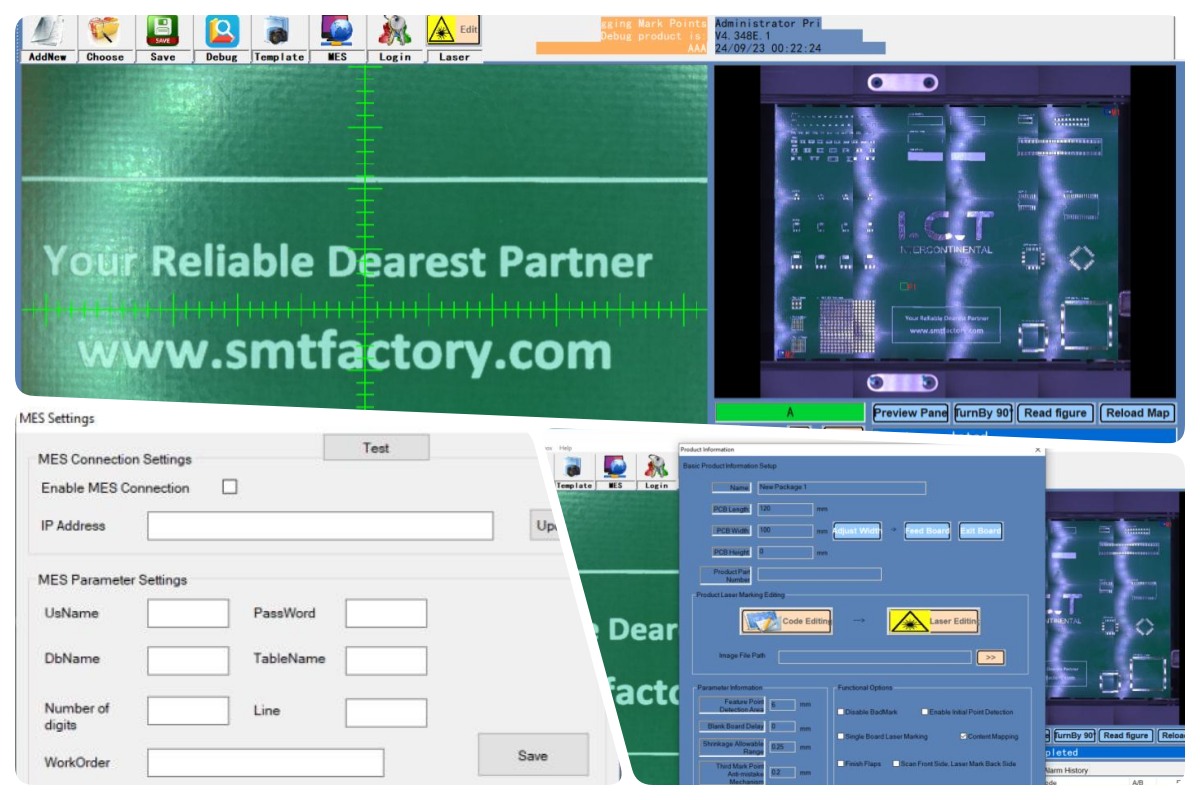

Простая в использовании система оператора
Простой управляемый интерфейс упрощает освоение работы. Система на базе Windows хранит множество программ продуктов для быстрой замены. Полнокадровое сканирование показывает головоломки напрямую для быстрого программирования. Коаксиальная конструкция камеры исключает дополнительные этапы калибровки. Стандартная стыковка MES поддерживает специальные протоколы для бесшовной интеграции с заводом.
| Спецификация
| Параметр | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| Макс PCB размер | 380 × 380 мм | 510 × 450 мм | 510 × 400 мм | 510 × 460 мм |
| Диапазон маркировки | 280 × 380 мм | 460 × 450 мм | 430 × 400 мм | 510 × 460 мм |
| PCB Функция переворота | Да (встроенный флиппер) | Да (встроенный флиппер) | Нет | Нет |
| Размер машины | 835×1488×1566 мм | 974×1528×1616 мм | 1054×1568×1523 мм | 1054×1470×1523 мм |
| Вес машины | 700 кг | 800 кг | 750 кг | 800 кг |
| Точность маркировки | ±0,05 мм (одинаково для всех) | ±0,05 мм (одинаково для всех) | ±0,05 мм (одинаково для всех) | ±0,05 мм (одинаково для всех) |
| PCB Толщина | 0,5–5 мм (одинаково для всех) | 0,5–5 мм (одинаково для всех) | 0,5–5 мм (одинаково для всех) | 0,5–5 мм (одинаково для всех) |
| Скорость маркировки | <7000 мм/с (одинаково для всех) | <7000 мм/с (одинаково для всех) | <7000 мм/с (одинаково для всех) | <7000 мм/с (одинаково для всех) |
| Поддерживаемые типы лазеров | УФ, зеленый, волокно, CO₂ (одинаково для всех) | УФ, зеленый, волокно, CO₂ (одинаково для всех) | УФ, зеленый, волокно, CO₂ (одинаково для всех) | УФ, зеленый, волокно, CO₂ (одинаково для всех) |
| PCB Безопасная высота | Верх <25 мм, Низ <20 мм (одинаково для всех) | Верх <25 мм, Низ <20 мм (одинаково для всех) | Верх <25 мм, Низ <20 мм (одинаково для всех) | Верх <25 мм, Низ <20 мм (одинаково для всех) |
Как выбрать лазер:
УФ-лазер (355 нм) : лучше всего подходит для термочувствительных PCB, паяльной маски FR4, гибких цепей. Холодная маркировка, минимальные повреждения, высокая контрастность.
Зеленый лазер (532 нм) : идеально подходит для пластика, кремниевых пластин, керамики, отражающих покрытий. Превосходное впитывание, ультратонкие следы, низкое тепловое воздействие.
Волоконный лазер (1064 нм) : идеально подходит для металлов, следов меди/алюминия, металлических PCB. Глубокие, постоянные, быстрые, высококонтрастные следы.
CO₂-лазер (10600 нм) : подходит для стандартного FR4, паяльной маски, органических покрытий. Стабильный, хороший контраст, экономичный для жестких досок.
| Интегрированное решение для производственной линии SMT
I.C.T поставляет комплектные высококачественные производственные линии PCBA для требовательных применений, таких как автомобилестроение, здравоохранение и светотехническая электроника. Линия начинается с загрузчика PCB для чистого ввода платы, за которым следует принтер для точного нанесения паяльной пасты. SMT монтажники точно устанавливают компоненты на высокой скорости. Печи оплавления создают прочные и надежные паяные соединения в нескольких зонах. Системы AOI обнаруживают дефекты на ранней стадии и обеспечивают высокий выход продукции. Конвейеры PCB обеспечивают плавное и плотное соединение всего. Очистительные машины PCBA удаляют остатки для большей надежности. Полностью автоматический шкаф для хранения и подогрева паяльной пасты поддерживает качество пасты. Такая установка обеспечивает высокую производительность, низкую стоимость и стабильные результаты, а также полную поддержку I.C.T от установки до текущего обслуживания.
| Пример проекта клиента
I.C.T успешно завершил установку за рубежом и поддержку заводских приемочных испытаний (FAT) для двух полных производственных линий SMT у североамериканского производителя косметических инструментов. Приемку в производство проект прошел гладко. Каждая линия включала в себя нашу машину для лазерной маркировки для отслеживания, принтер SMT с SPI, монтажное устройство Panasonic, печь оплавления Heller, контрольное оборудование AOI, передаточные конвейеры PCB, машину для очистки PCBA и полностью автоматический шкаф для хранения и подогрева паяльной пасты. Наши инженеры обеспечили установку на месте, обучение и тонкую настройку процесса. Теперь у клиента есть стабильные, высокоэффективные линии с превосходным качеством продукции, готовые к расширению производства косметических устройств и устройств для ухода за домом.
| Глобальное обслуживание и поддержка обучения
I.C.T предлагает полную техническую поддержку, включая установку на месте, ввод в эксплуатацию, обучение операторов и текущее обслуживание. Наши опытные инженеры помогают клиентам при настройке и оптимизации процессов. Обучение охватывает эксплуатацию, программирование, устранение неполадок и ежедневный уход. Мы быстро отвечаем на вопросы и оказываем помощь удаленно или на месте. Это обеспечивает плавный запуск, длительное время безотказной работы и долгосрочную надежную работу ваших операций SMT.
| Опыт работы с клиентами и операционные преимущества
Клиенты часто хвалят наших профессиональных инженеров за их опыт, терпение и быстрое решение проблем во время установки и обучения. Они отмечают стабильную работу лазерной маркировочной машины, четкую маркировку и простоту интеграции. Многие ценят надежную, неповрежденную упаковку и транспортировку, которая защищает оборудование во время транспортировки по всему миру. Быстрое реагирование на технические вопросы и эффективная послепродажная поддержка способствуют укреплению доверия. В целом клиенты ценят надежное оборудование и специализированное обслуживание I.C.T, которые помогают им добиться высокого качества продукции.
| Стандарты, контроль и производственная дисциплина
Продукты I.C.T соответствуют строгим международным стандартам. Ключевые сертификаты включают CE по безопасности, RoHS по соблюдению экологических требований и ISO9001 по системам управления качеством. Мы также обладаем многочисленными патентами на инновационные разработки в области лазерной маркировки и оборудования SMT. Это гарантирует, что наши машины представляют собой безопасные, экологически чистые и высокопроизводительные решения, которым доверяют во всем мире.
| О компании и заводе I.C.T
I.C.T — ведущий поставщик решений для производства электроники с более чем 25-летним опытом. У нас есть собственная научно-исследовательская группа и производственное предприятие в Дунгуане, Китай, площадью 12 000 м⊃2;, на котором работают 89 сотрудников и 20 инженеров. Компания быстро росла с 2012 года и сейчас обслуживает более 1600 клиентов в 72 странах. Наша фабрика соблюдает строгие процессы тестирования и полную систему управления качеством на каждом этапе — от проектирования до окончательной проверки. Мы предоставляем универсальные решения SMT, включая анализ спроса, планирование, поставку оборудования, обучение и оптимизацию, помогая клиентам эффективно и надежно строить или модернизировать заводы.
