Как выбрать производственную линию SMT для производства освещения LED

Почему LED освещение требует другой стратегии SMT

Выбор производственной линии SMT для производства освещения LED — это не просто покупка оборудования, это долгосрочное производственное решение, которое напрямую влияет на надежность продукта, стабильность освещения и эксплуатационные расходы.

Многие производители LED изначально предполагают, что сборка LED PCB проще, чем сборка бытовой электроники, из-за относительно небольшого разнообразия компонентов. В действительности, освещение LED создает уникальный набор проблем: длинные и тонкие платы PCB, строгие требования к температуре, чувствительность к консистенции пайки и высокие ожидания в отношении долгосрочной стабильности. Плохо сконфигурированная линия SMT может нормально работать на ранних этапах производства, но постепенно приводит к отклонению цвета, преждевременному угасанию света или увеличению количества доработок после нескольких месяцев эксплуатации.

В этой статье представлено практическое, инженерно-ориентированное руководство по выбору правильной производственной линии SMT для производства освещения LED, ориентированное на стабильность, последовательность, масштабируемость и контроль затрат, а не только на скорость.

Для производителей, планирующих долгосрочный рост, выбор правильной конфигурации производственной линии LED SMT касается не только текущих показателей производительности, но и обеспечения стабильного качества, стабильной производительности и масштабируемости для будущих обновлений продукции.

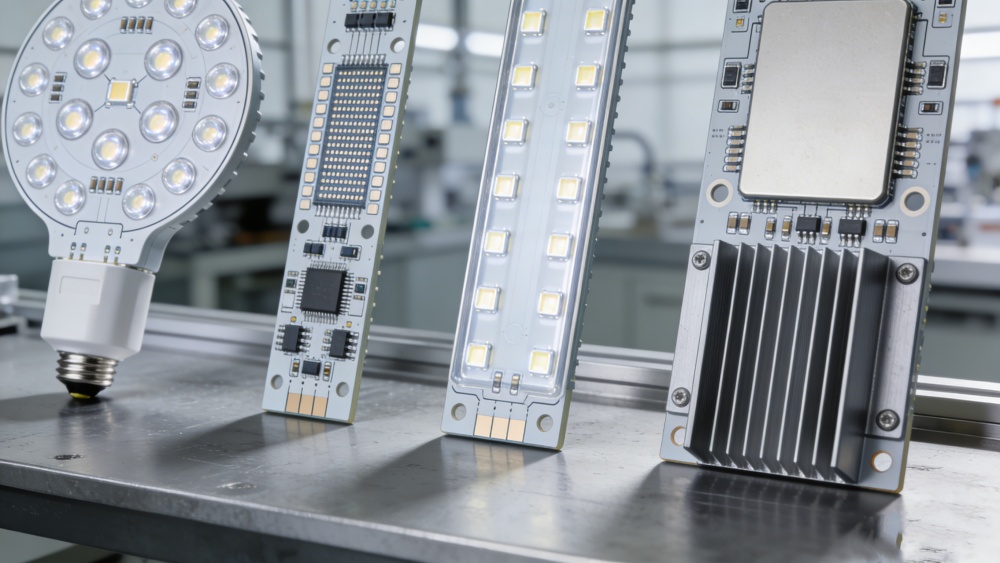

1. Понимание уникальных производственных проблем LED Lighting PCB

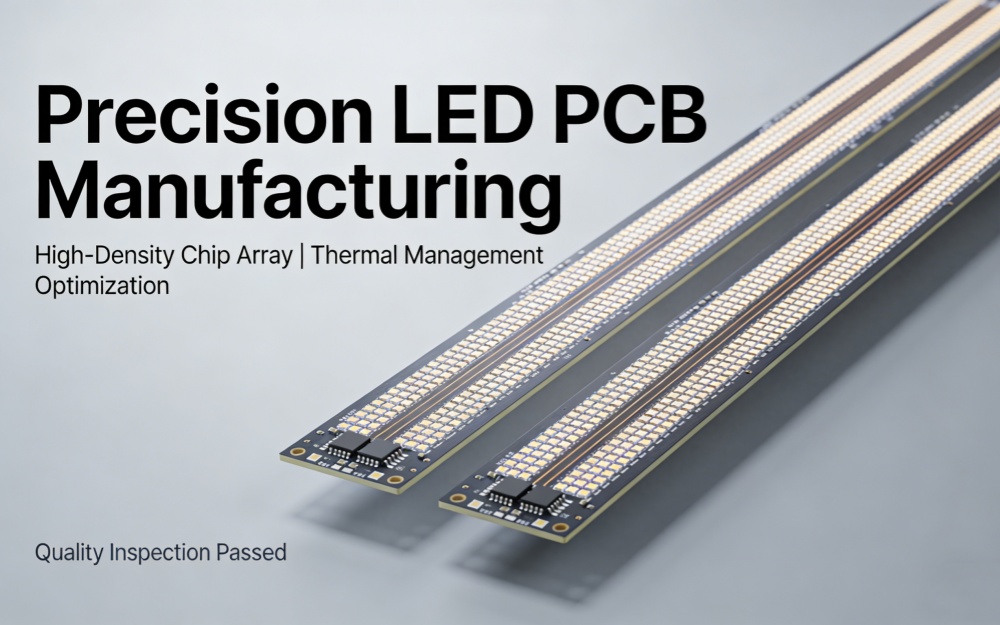

1.1 Большие и длинные платы PCB в приложениях LED

В отличие от смартфонов или компактной бытовой электроники, в осветительных устройствах LED часто используются длинные, узкие и относительно тонкие PCB. Линейные светильники, панельные светильники и уличные светильники обычно превышают стандартную длину PCB и склонны к деформации во время термических процессов.

Эти характеристики предъявляют повышенные требования к:

• Поддержка доски во время печати и размещения

• конвейер ширина и устойчивость при транспортировке

• Равномерность температуры при пайке оплавлением

Игнорирование этих факторов может привести к напряжению паяных соединений, неравномерному нагреву и постепенным проблемам с надежностью, которые трудно обнаружить при первоначальном осмотре.

1.2 Большой объем компонентов при относительно простой компоновке

LED освещение PCB обычно состоит из:

• Большое количество фишек LED

• Резисторы и конденсаторы в повторяющихся узорах

• Ограниченное разнообразие упаковок по сравнению со смартфонами или носимыми устройствами.

Хотя компоновка кажется простой, проблема заключается в обеспечении единообразия размещения и пайки тысяч или миллионов идентичных компонентов. Незначительные изменения объема припоя или давления припоя могут привести к видимой неравномерности яркости готовой продукции.

Для производства LED повторяемость и контроль процесса имеют большее значение, чем экстремальная скорость размещения.

1.3 Требования к термической чувствительности и долгосрочной надежности

Производительность LED напрямую связана с качеством паяного соединения и термическим поведением. Некачественная пайка может привести к:

• Повышенная температура перехода

• Более быстрая амортизация люмена

• Изменение цвета со временем

В отличие от потребительских товаров с коротким сроком службы, ожидается, что освещение LED будет надежно работать в течение многих лет. Решения SMT, принятые во время конфигурации линии, будут иметь прямое влияние на производительность месторождения еще долгое время после начала добычи.

2. Разные продукты LED требуют разных стратегий SMT линейки.

На практике решения SMT для производства освещения LED должны быть адаптированы к структуре продукта, размеру PCB и тепловым требованиям, а не использовать универсальный подход.

2.1 Требования к линии SMT для лампочек и трубок LED

Лампы и трубки LED обычно представляют собой продукцию больших объемов с умеренными размерами PCB. Ключевые приоритеты SMT включают в себя:

• Стабильная печать для постоянного объема припоя

• Надежное размещение на умеренных скоростях

• Процессы оплавления ориентированы на равномерный нагрев, а не на максимальную производительность.

Для этих приложений хорошо сбалансированная линия SMT, в которой особое внимание уделяется времени безотказной работы и производительности, часто обеспечивает более высокую рентабельность инвестиций, чем сверхвысокоскоростные конфигурации.

2.2 Настройка линии SMT для панелей LED и линейных светильников

Панельные светильники и линейные светильники создают дополнительную сложность из-за длины платы и механических напряжений. Строки SMT для этих продуктов должны подчеркивать:

• Расширенная поддержка PCB во время печати и размещения.

• конвейер предназначены для работы с длинными досками.

• Печи оплавления с проверенной однородностью температуры в широких и длинных PCB с.

Неправильное обращение или неравномерный нагрев могут вызвать незначительную усталость паяных соединений, которая проявляется только после длительной эксплуатации.

2.3 SMT Рекомендации по использованию мощного и наружного освещения LED

Изделия LED большой мощности и для использования вне помещений требуют высочайшей надежности пайки. Эти приложения часто требуют:

• Строгий контроль температурного профиля

• Дополнительные среды оплавления азотом

• Консервативная технологическая маржа для обеспечения долгосрочной долговечности.

В таких случаях первоначальные инвестиции в термическую стабильность и контроль процесса значительно снижают затраты на гарантию и техническое обслуживание в дальнейшем.

3. Печать паяльной пастой: основа качества LED SMT

3.1 Распространенные проблемы печати в сборке LED PCB

Печать паяльной пасты — это отправная точка качества LED SMT. Общие проблемы включают в себя:

• Неравномерный объем припоя на больших контактных площадках LED

• Паста оседает или недостаточно ослабляется на длинных досках.

• Изменения, вызванные непостоянной поддержкой платы

Даже незначительные отклонения объема припоя могут привести к наклону LED, недостаточному рассеиванию тепла или проблемам с долгосрочной надежностью.

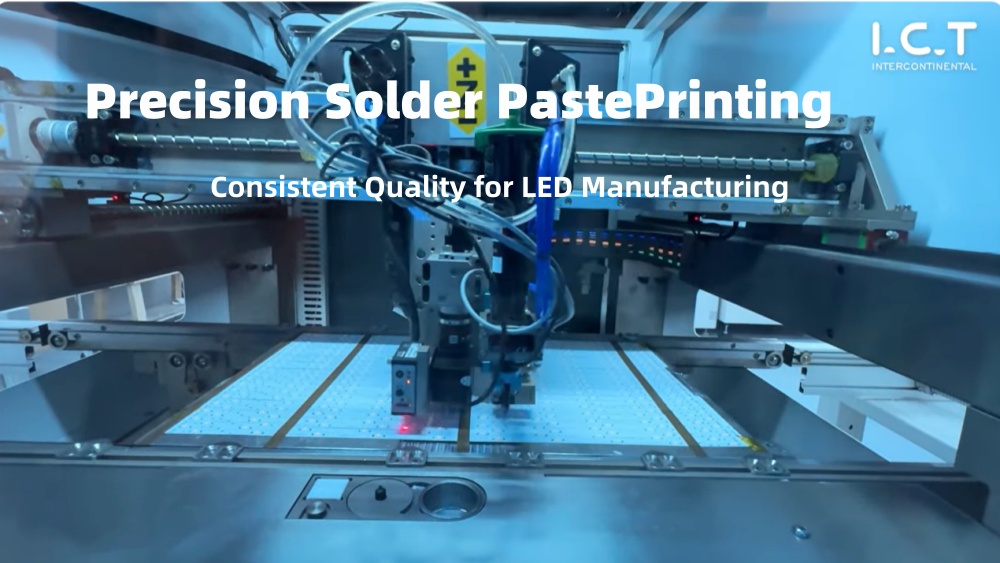

3.2 Выбор подходящего принтера для приложений LED

При выборе принтера для паяльной пасты для производства LED приоритет следует отдавать:

• Стабильная рама и повторяемое выравнивание

• Эффективная поддержка нижней части доски на длинные PCB с.

• Постоянное давление ракеля по всей площади печати.

Скорость редко является ограничивающим фактором. Немного более медленный, но более стабильный принтер часто обеспечивает превосходные долгосрочные результаты при печати LED.

Стабильный и повторяемый процесс печати паяльной пастой для LED PCB часто более ценен, чем более высокая скорость печати, особенно для длинных плат и больших площадок LED.

3.3 Когда SPI необходим для производства LED SMT

Проверка паяльной пасты (SPI) не является обязательной для каждого завода LED, но она становится все более ценной, когда:

• Производство средних и больших объемов

• Производство мощных или экспортных продуктов LED

• Борьба с дефектами, связанными с пайкой, или несоответствием яркости

SPI обеспечивает раннее обнаружение изменения объема припоя до того, как размещение и оплавление усугубят проблему.

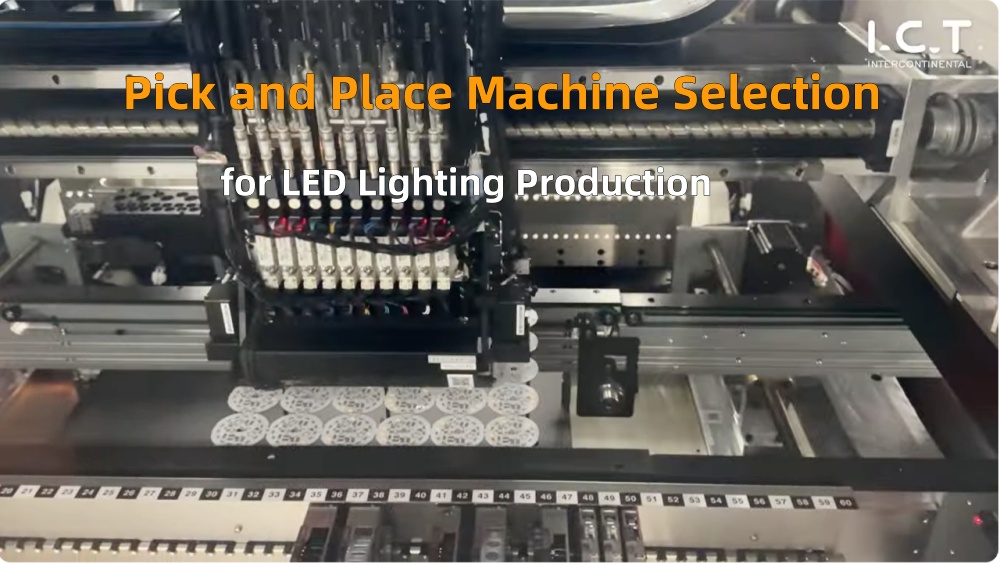

4. Выбор оборудования для сборки и размещения для производства освещения LED

4.1 Управление силой размещения для LED компонентов

Компоненты LED чувствительны к механическим воздействиям. Чрезмерное усилие при установке может привести к повреждению микросхемы внутри без видимых дефектов во время AOI.

Ключевые соображения включают в себя:

• Регулируемый контроль силы размещения

• Стабильное выравнивание сопла

• Последовательное размещение при длительных производственных циклах

Для LED SMT бережное и повторяемое размещение часто перевешивает максимальную скорость размещения.

4.2 Точность и скорость: что действительно важно для LED SMT

Хотя высокие показатели CPH могут показаться привлекательными, LED производство выигрывает больше от:

• Стабильная точность размещения с течением времени

• Минимальный дрейф во время длительных производственных смен

• Низкий уровень брака вместо максимальной производительности

Станок, работающий немного медленнее, но стабильно, часто дает более высокую эффективную производительность из-за меньшего количества доработок.

При оценке машин для захвата и размещения SMT для сборки LED долгосрочная стабильность размещения и контроль силы часто более важны, чем заголовки показателей CPH.

4.3 Обработка смешанных LED и стандартных компонентов

Многие платы LED сочетают в себе микросхемы LED со стандартными резисторами, конденсаторами или разъемами. Системы выбора и размещения должны:

• Плавная обработка компонентов смешанного размера

• Поддержка быстрого изменения программы для различных вариантов продукта

• Сохранение точности без частой повторной калибровки

Гибкость становится все более важной по мере диверсификации продуктовых линеек LED.

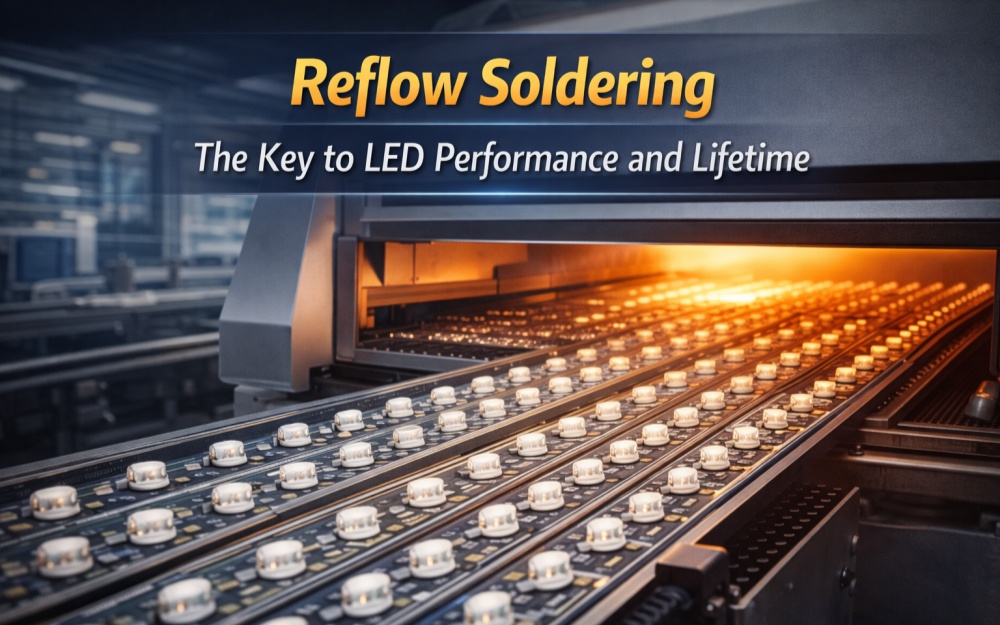

5. Пайка оплавлением: ключ к LED производительности и сроку службы

Выбор подходящих решений для пайки оплавлением для освещения LED играет решающую роль в целостности паяного соединения, термической устойчивости и долговременной работе LED.

5.1 Проблемы с тепловым профилем в LED SMT

Пайка оплавлением — наиболее важный процесс для обеспечения надежности LED. Общие проблемы включают в себя:

• Неравномерный нагрев в течение длинных PCB с.

• Непостоянная замачивание и пиковые температуры

• Чрезмерное термическое напряжение, приводящее к усталости припоя.

Стабильный и повторяемый тепловой профиль необходим для стабильной светоотдачи и длительного срока службы.

5.2 Азот и оплавление воздухом для освещения LED

Оплавление азотом может предложить преимущества для определенных приложений LED:

• Снижение окисления

• Улучшено смачивание припоя

• Более последовательное формирование суставов

Однако это также увеличивает эксплуатационные расходы. Для многих стандартных продуктов LED достаточно хорошо контролируемого процесса оплавления воздухом. Азот обычно оправдан для производства LED высокой мощности или премиум-класса.

5.3 Обеспечение постоянства температуры в течение длительного времени PCB с

Для длинных плат LED решающее значение приобретает конструкция печи оплавления. Ключевые факторы включают в себя:

• Адекватная длина зоны нагрева

• Стабильная конструкция воздушного потока

• Доказанная однородность температуры по ширине и длине доски

Краткосрочные результаты испытаний могут показаться приемлемыми, но долгосрочная стабильность определяет реальный успех производства.

6. Стратегия проверки: AOI и SPI в строках LED SMT

6.1 Распространенные дефекты в сборке LED PCB

LED SMT дефекты отличаются от дефектов в плотной бытовой электронике. Типичные проблемы включают в себя:

• LED смещение или наклон

• Недостаточное или избыточное количество припоя

• Ошибки полярности

• Отсутствующие компоненты

Стратегии проверки должны быть адаптированы к этим типам дефектов, а не к общим требованиям PCB высокой плотности.

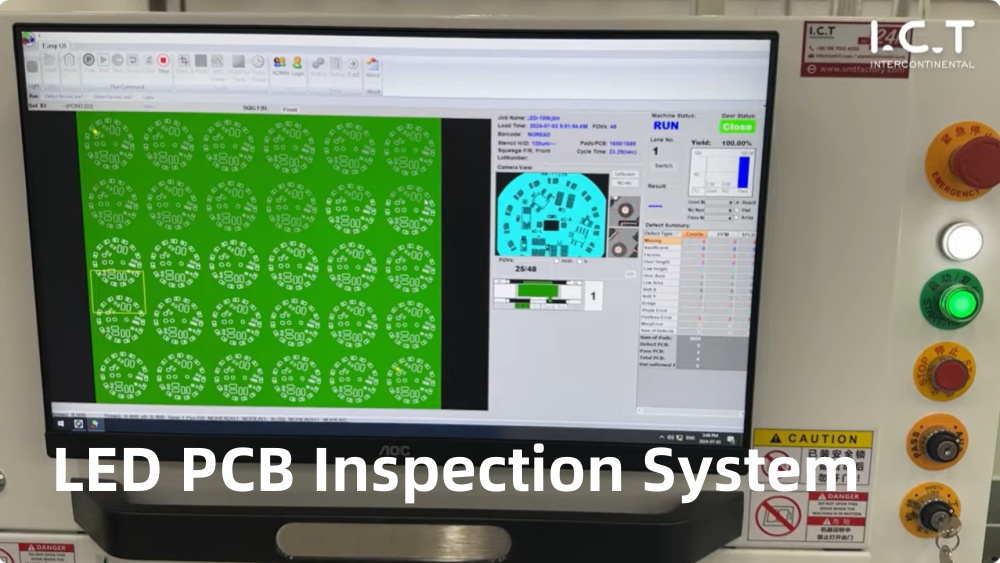

6.2 Конфигурация AOI для приложений LED

Автоматический оптический контроль (AOI) широко используется на линиях LED SMT. Эффективные настройки AOI сосредоточены на:

• LED точность определения местоположения

• Форма паяного соединения, а не обнаружение микродефектов

• Высокая скорость проверки без лишней сложности

Чрезмерно сложное программирование AOI часто увеличивает затраты, но не повышает доходность.

Правильная проверка AOI сборки LED PCB должна быть сосредоточена на выравнивании, полярности и внешнем виде пайки, а не на слишком сложной классификации дефектов.

6.3 Стоимость и качество: сколько проверок достаточно?

Не каждому заводу LED требуется полное покрытие SPI и AOI с первого дня. Практический подход заключается в следующем:

• Начните с AOI для размещения и контроля полярности.

• Вводите SPI по мере увеличения требований к объему или качеству.

Инвестиции в инспекции должны расти вместе с масштабами производства и ожиданиями клиентов.

7. Масштабируемость и планирование затрат для производственных линий LED SMT

7.1 Начинать с малого и планировать расширение

Многие производители LED начинают с одной линии SMT. Ключевым моментом является обеспечение того, чтобы первоначальная конфигурация:

• Не ограничивает будущее расширение

• Позволяет плавно интегрировать дополнительное оборудование

• Предотвращает преждевременное устаревание

Модульное планирование снижает риск и защищает капиталовложения.

7.2 Какое оборудование должно быть перспективным

В линейках LED SMT определенное оборудование имеет более высокие начальные характеристики:

• Печи оплавления со стабильными тепловыми характеристиками

• Принтеры с высокой механической стабильностью

• Конвейерные системы, способные работать с более длинными досками

Другие элементы, такие как глубина контроля или скорость размещения, часто можно обновить позже.

7.3. Как избежать чрезмерных инвестиций в линии LED SMT

Чрезмерное определение оборудования может быть столь же проблематичным, как и недостаточное инвестирование. К частым ошибкам относятся:

• Покупка излишней скорости для простых LED макетов

• Инвестиции в инспекции сверх реальных потребностей

• Копирование конфигураций смартфона SMT без корректировки

Сбалансированное планирование обеспечивает оптимальную эффективность затрат на протяжении всего жизненного цикла продукта.

8. Распространенные ошибки при выборе линий SMT для производства освещения LED

Некоторые повторяющиеся ошибки включают в себя:

• Приоритет скорости над стабильностью

• Недооценка влияния термической консистенции

• Игнорирование длинных проблем с обработкой PCB

• Считать LED SMT идентичным сборке бытовой электроники.

Избежание этих ошибок на ранней стадии позволит сэкономить значительные средства и снизить эксплуатационный стресс в дальнейшем.

Для производителей, стремящихся к долгосрочной стабильности, полная производственная линия SMT для освещения LED должна быть спроектирована как интегрированная система, а не набор отдельных машин.

Вывод: построение стабильной, масштабируемой и надежной производственной линии LED SMT

Выбор правильной производственной линии SMT для производства освещения LED требует изменения мышления. Успех определяется не максимальной скоростью или минимальными первоначальными затратами, а долгосрочной стабильностью, надежностью и масштабируемостью.

Хорошо продуманная строка LED SMT обеспечивает:

• Стабильное качество пайки

• Стабильная светосила

• Снижение доработок и гарантийного риска

• Устойчивый рост производства

Сосредоточив внимание на реальных требованиях к процессам, а не на основных спецификациях, производители LED могут создавать производственные линии SMT, которые с уверенностью удовлетворяют как текущие потребности, так и будущее расширение.
