Если на вашей производственной линии SMT наблюдается непостоянная производительность, неожиданные доработки или трудности с поддержанием стабильного качества пайки, основная причина может быть не там, где вы думаете.
Во многих случаях эти проблемы вызваны не операторами, материалами или даже предшествующими процессами, а самой печью оплавления.
Пайка оплавлением, являющаяся заключительным и наиболее важным этапом процесса SMT, определяет, превратятся ли все предыдущие этапы — печать, размещение и проверка — в надежные и высококачественные сборки. Несоответствие между вашими требованиями к продукту и возможностями вашей печи оплавления может незаметно привести к вариациям, снизить выход продукта при первом проходе и увеличить долгосрочные производственные затраты.
Тем не менее, многие производители по-прежнему выбирают печи оплавления на основе цены, основных характеристик или общих рекомендаций, не до конца понимая, как этот выбор влияет на реальную производительность производства.
Данное руководство призвано изменить это.
Вместо того, чтобы сосредотачиваться только на технических характеристиках, эта статья поможет вам оценить печи оплавления с практической, ориентированной на производство точки зрения, чтобы вы могли принять решение, которое со временем улучшит качество, стабильность и прибыльность.
Итак, почему же выбор печи для оплавления имеет такое большое значение?
Если ваша линия SMT иногда страдает от нестабильного выхода, неожиданной доработки или нестабильного качества пайки между партиями, проблема может возникнуть не там, где вы ожидаете.
Многие производители при возникновении проблем в первую очередь обращают внимание на паяльную пасту, точность размещения или работу оператора. Однако в значительном числе случаев реальный источник отклонений лежит на этапе перекомпоновки, где все вышестоящие процессы либо проверяются, либо подвергаются риску.
Несоответствующая печь оплавления может привести к тонким, но критическим несоответствиям: неравномерному распределению тепла, нестабильному профилированию или недостаточному контролю процесса. Эти проблемы редко проявляются как немедленные неудачи. Вместо этого они накапливаются с течением времени, проявляясь в увеличении количества доработок, скрытых дефектах и долгосрочных рисках надежности.
Напротив, правильно настроенная печь оплавления обеспечивает стабильность всей производственной линии. Он обеспечивает стабильную теплопередачу, повторяемые результаты пайки и предсказуемую производительность процесса для различных продуктов и производственных циклов.
Вот почему выбор печи оплавления — это не просто технический выбор — это решение, которое напрямую влияет на стабильность вашего производства, качество продукции и общую прибыльность.
Выбор печи оплавления заключается не в сравнении характеристик, а в том, чтобы убедиться, что машина действительно подходит для вашего производства.
Многие ошибки при выборе происходят из-за того, что решения принимаются слишком быстро, без полного понимания того, как различные факторы влияют на реальную производительность производства. Структурированный подход поможет вам избежать дорогостоящих несоответствий.

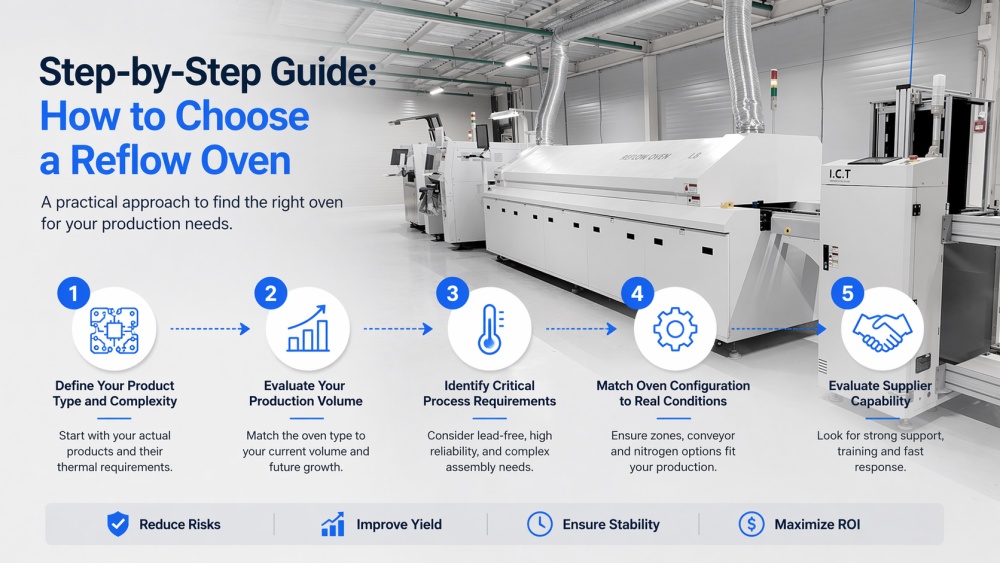

Вот практический пошаговый метод, используемый опытными инженерами SMT:
Начните с реальных продуктов, а не с оборудования.
Вы производите панели LED, автомобильные платы управления или мощные PCB? Каждая категория имеет очень разные требования с точки зрения термического поведения, чувствительности компонентов и стабильности процесса.
Выбор печи оплавления без четкого определения вашего продукта часто приводит либо к завышенным характеристикам, либо к недостаточным возможностям.
Объем вашего производства определяет тип системы, которая вам нужна.
Крупносерийное производство требует поточных печей оплавления со стабильной производительностью и воспроизводимыми характеристиками. Напротив, мелкосерийное производство или среда исследований и разработок могут отдавать предпочтение гибкости, а не скорости.
Что еще более важно, учитывайте не только текущие мощности, но и будущий рост. Система, которая работает сегодня, завтра может стать узким местом.
Не все процессы SMT одинаковы.
Бессвинцовая пайка, высоконадежные приложения или сложные сборки требуют более строгого контроля температуры, лучшей термической однородности и более последовательного профилирования.
Если эти требования недооцениваются, результатом часто становится нестабильный выход продукции и постоянные корректировки процесса.
Именно здесь многие решения оказываются неверными.
Вместо того, чтобы выбирать на основе общих характеристик, сосредоточьтесь на том, как конфигурация поддерживает ваше фактическое производство:
Зоны нагрева должны соответствовать потребностям вашего теплового профиля.
Системы конвейер должны поддерживать ваш размер и вес PCB.
Варианты использования азота следует рассматривать для продуктов, чувствительных к окислению.
Несоответствие здесь напрямую приводит к нестабильности процесса.
Даже самое лучшее оборудование не может работать хорошо без надлежащей поддержки.
Надежный поставщик должен предоставить не только машину, но и:
Руководство по процессу во время настройки
Обучение вашей инженерной команды
Быстрое реагирование в случае проблем
В реальных производственных средах долгосрочная стабильность зависит как от поддержки, так и от аппаратного обеспечения.

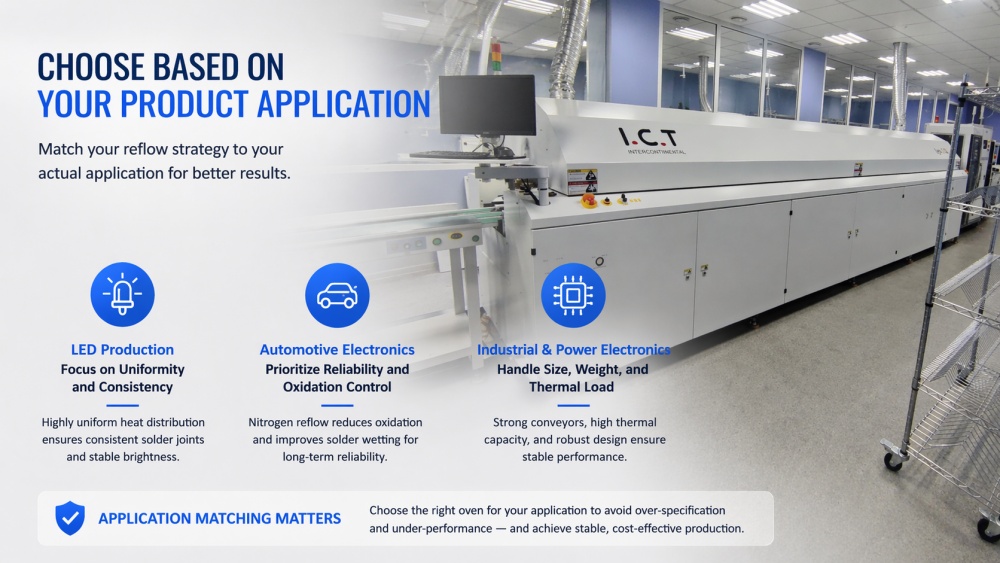

Не все печи оплавления предназначены для одного и того же типа производства.
На практике одной из наиболее распространенных ошибок является выбор оборудования на основе общих характеристик без учета того, что разные типы продуктов предъявляют очень разные требования к процессу оплавления.
Чтобы избежать этого, первым делом нужно согласовать стратегию перекомпоновки с реальным приложением.
Платы LED, особенно большие панели, требуют очень равномерного распределения тепла.
Даже небольшие различия температуры между различными участками платы могут привести к неравномерности паяных соединений, что может привести к видимому несоответствию яркости конечного продукта.
В этом случае необходимы печи оплавления со стабильными конвекционными системами и постоянными термическими профилями.
Автомобильная промышленность требует долгосрочной надежности в суровых условиях.
Оплавление азотом часто рекомендуется для уменьшения окисления и улучшения смачивания припоя, особенно для компонентов с мелким шагом и ответственных соединений.
Без надлежащего контроля атмосферы и точного профиля температуры скрытые дефекты могут пройти проверку, но не пройти проверку в полевых условиях, что приводит к дорогостоящим гарантийным рискам.
Промышленные платы управления и силовая электроника обычно включают в себя более крупные PCB, более толстые медные слои и более тяжелые компоненты.
Эти характеристики требуют:
Прочные и стабильные конвейерные системы
Более высокая теплоемкость для постоянного нагрева.
Прочная механическая конструкция для предотвращения деформации.
Если печь оплавления не может справиться с этими условиями, это может привести к деформации платы, недостаточной пайке или нестабильности процесса.
Выбор печи оплавления без учета области применения продукта часто приводит к двум дорогостоящим последствиям:
Завышенные спецификации → ненужные инвестиции без реальной выгоды
Недостаточная производительность → постоянные производственные проблемы и скрытые убытки
Правильный подход заключается не в том, чтобы выбрать «самую современную» печь, а в том, чтобы выбрать ту, которая лучше всего соответствует вашим реальным производственным потребностям.

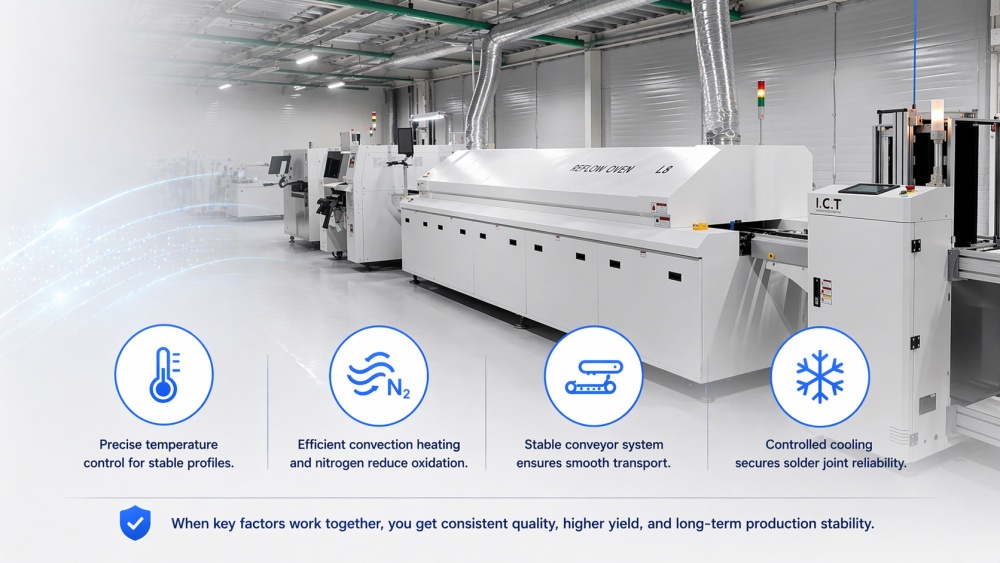

Понимание технических характеристик печи оплавления заключается не только в знании того, что означает каждый параметр, но и в понимании того, как каждый из них влияет на ваши производственные результаты.
Во многих случаях нестабильность производства вызвана не очевидными сбоями оборудования, а тонкими несоответствиями в конфигурации. Эти несоответствия часто остаются незамеченными при выборе, однако они напрямую приводят к дефектам, переделкам и нестабильному качеству.
Поэтому следующие технические факторы следует оценивать не как особенности, а как критические средства контроля стабильности процесса.
Количество зон нагрева определяет, насколько точно вы сможете контролировать температурный профиль.
Большее количество зон обеспечивает более плавный переход между этапами предварительного нагрева, выдержки и оплавления, уменьшая термический шок и улучшая формирование паяного соединения.
Однако недостаточное количество зон может привести к нестабильным профилям, особенно для сложных плит или плит с высокой плотностью. Это часто приводит к таким дефектам, как неполная пайка или напряжение компонентов.
Цель состоит не в том, чтобы выбрать наибольшее количество зон, а в том, чтобы ваша печь могла поддерживать стабильный и повторяемый профиль для ваших конкретных продуктов.
Современные печи оплавления используют конвекционный нагрев для эффективной и равномерной теплопередачи.
В приложениях, требующих более высокой надежности, таких как автомобильная промышленность или сборки с мелким шагом, часто используется атмосфера азота для уменьшения окисления и улучшения смачивания припоя.
Без надлежащего контроля атмосферы окисление может привести к ослаблению паяных соединений или нестабильному качеству, особенно в процессах, не содержащих свинец.
Решение здесь заключается не просто в том, «с азотом или без него», а в том, оправдывают ли ваш продукт и требования к надежности дополнительный контроль.
Конвейерная система должна соответствовать вашим PCB требованиям по размеру, весу и механической устойчивости.
Цепные системы обеспечивают надежную поддержку тяжелых или больших досок.
Сетчатые ленты подходят для более легких продуктов.
Гибридные системы обеспечивают гибкость для смешанного производства.
Если конвейер не подобран должным образом, могут возникнуть такие проблемы, как провисание платы, перекос или вибрация, что напрямую влияет на точность размещения и качество пайки.
Охлаждение — это не просто последний этап — оно играет ключевую роль в определении структуры и надежности паяного соединения.
Контролируемое охлаждение помогает формировать стабильные интерметаллические соединения и снижает риск возникновения таких дефектов, как микротрещины или слабые соединения.
Плохое управление охлаждением может поставить под угрозу надежность продукта, даже если процесс нагрева кажется стабильным.
Распространенной ошибкой является оценка этих параметров по отдельности.
На самом деле производительность оплавления является результатом совместной работы всех этих факторов — терморегулирования, атмосферы, механической стабильности и поведения при охлаждении.
Оптимизация только одного аспекта при игнорировании других часто приводит к нестабильности производства.
Правильный подход — обеспечить соответствие всей системы вашему продукту, процессу и долгосрочным производственным целям.
Как только эти технические требования будут четко определены, следующим шагом будет выбор правильного типа конфигурации печи оплавления — будь то поточная система для непрерывного производства или пакетное решение для обеспечения гибкости — в зависимости от вашей производственной модели и потребностей в производительности.
После того как вы определили свои технические требования, следующим важным решением будет выбор правильного типа конфигурации печи оплавления.

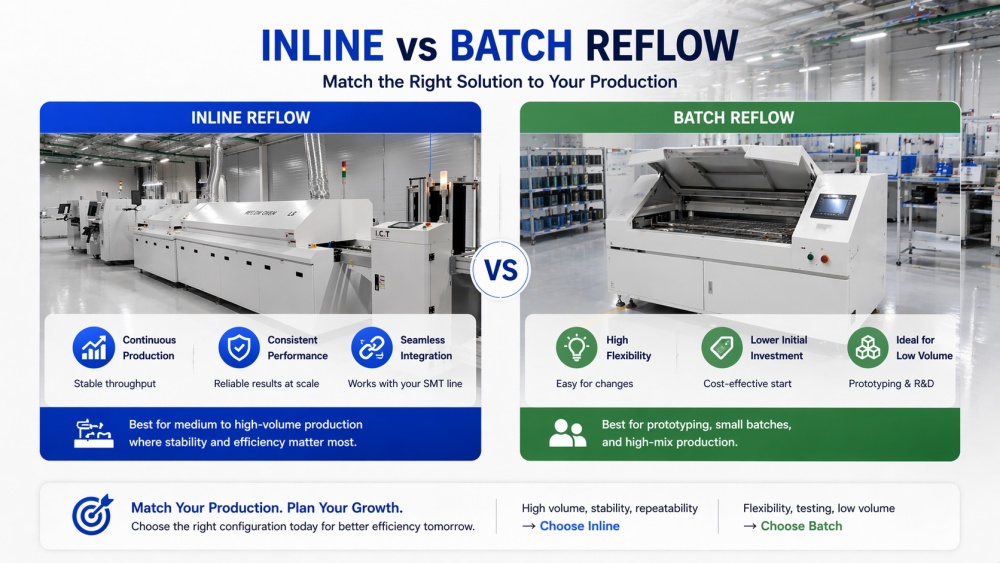

Линейные и периодические печи оплавления предназначены для самых разных производственных условий. Выбор неправильного типа может создать долгосрочные ограничения в эффективности, масштабируемости и стабильности процесса.
Линейные печи оплавления предназначены для работы в составе полностью интегрированной производственной линии SMT.
Они предлагают:
Непрерывная обработка со стабильной производительностью
Стабильные температурные профили при больших объемах производства
Бесшовная интеграция с предшествующим и последующим оборудованием.
Для производителей, занимающихся производством средних и больших объемов, поточные системы обеспечивают стабильность и эффективность, необходимые для поддержания стабильной производительности.
Однако они требуют хорошо структурированного производственного потока и менее гибки при частой смене продукции.
Печи периодического оплавления обрабатывают одну партию за раз, что делает их пригодными для:
Прототипирование и разработка продукта
Мелкосерийное или крупносерийное производство
Среды исследований и разработок, требующие частых корректировок
Они предлагают гибкость и меньшие первоначальные инвестиции, но не могут сравниться по пропускной способности и стабильности с линейными системами.
В производственных средах, где стабильность результатов имеет решающее значение, использование пакетных систем может привести к неэффективности и вариациям.
Выбор между поточным и серийным производством заключается не в том, что лучше, а в том, что соответствует вашей производственной модели.
Если вашим приоритетом являются большие объемы, стабильность и повторяемость → Inline — правильный выбор.
Если вашим приоритетом является гибкость, тестирование или мелкосерийное производство → партии может быть достаточно.
Одна из распространенных ошибок — начинать с пакетной системы, а затем пытаться масштабировать производство. Переход на поточные системы на этом этапе часто требует дополнительных инвестиций и корректировок процессов.
Тип печи оплавления, которую вы выберете, напрямую повлияет на вашу способность масштабировать производство, поддерживать стабильность и контролировать затраты с течением времени.
Правильный выбор на ранней стадии поможет избежать узких мест и обеспечит рост вашей линии SMT вместе с вашим бизнесом.
После выбора подходящей конфигурации следующим шагом будет понимание того, как меняющиеся технологические требования, такие как бессвинцовая пайка, в дальнейшем влияют на производительность и выбор печи оплавления.

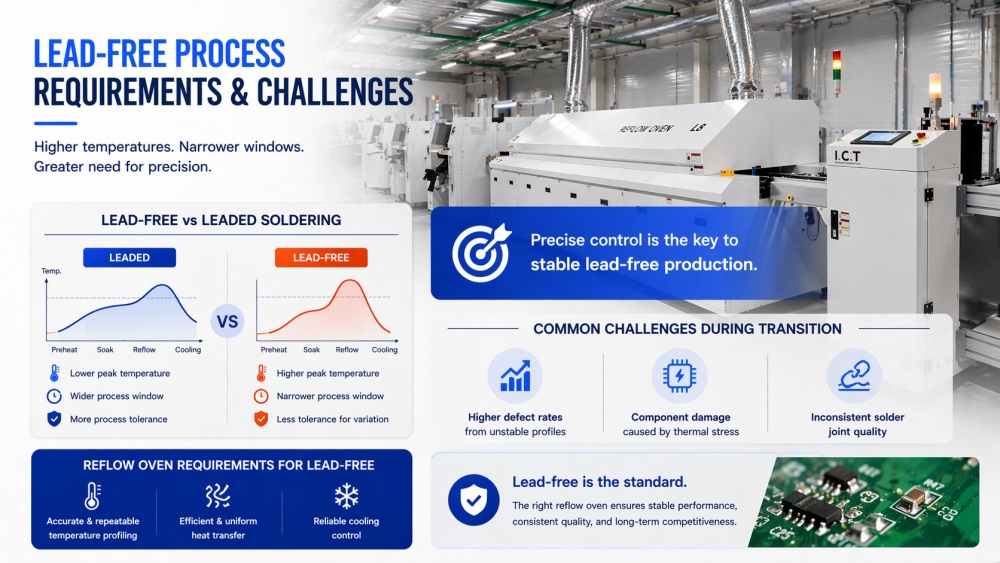

Бессвинцовая пайка приводит к более высоким температурам и более узким технологическим окнам.
Это требует более точного термоконтроля и стабильного профилирования, чтобы избежать таких дефектов, как плохое смачивание или повреждение компонентов.
Производители, переходящие от процессов с содержанием свинца, часто недооценивают эти требования, что приводит к нестабильности при наращивании производства. По мере того, как все больше отраслей переходят на производство без свинца, пайка оплавлением становится значительно более требовательной — не только с точки зрения температуры, но и общего управления процессом.
Бессвинцовая пайка работает при более высоких температурах и в более узких технологических окнах. Это означает, что существует меньшая терпимость к вариациям. Даже небольшие несоответствия в термическом профилировании могут привести к таким дефектам, как плохое смачивание, пустоты или напряжения компонентов.
По сравнению с традиционной пайкой свинцом, бессвинцовые материалы требуют:
Более высокие пиковые температуры
Более точный контроль на этапах замачивания и оплавления.
Улучшенная тепловая однородность по всему PCB
Без достаточного контроля процесс становится нестабильным. То, что могло быть приемлемым изменением в процессах, содержащих свинец, может быстро превратиться в дефекты в производстве без использования свинца.
Производители, переходящие от этилированных процессов к бессвинцовым, часто сталкиваются с неожиданными проблемами во время ввода в эксплуатацию:
Увеличение количества дефектов из-за нестабильных профилей
Повреждение компонентов, вызванное чрезмерным термическим напряжением
Неодинаковое качество паяных соединений между партиями
Эти проблемы не всегда вызваны ошибкой оператора — зачастую они являются результатом того, что оборудование не может поддерживать необходимый уровень точности.
Производство без свинца предъявляет гораздо более высокие требования к печам оплавления.
Для поддержания стабильных результатов печь должна обеспечивать:
Точное и воспроизводимое температурное профилирование
Эффективная и равномерная теплопередача
Надежный контроль охлаждения для защиты целостности паяного соединения
Если печь оплавления не может удовлетворить этим требованиям, одни лишь корректировки процесса не решат проблему.
Производство без свинца — это не просто краткосрочная модернизация — это долгосрочный стандарт.
Выбор печи оплавления, которая полностью способна работать с бессвинцовыми процессами, гарантирует, что ваша производственная линия останется стабильной, масштабируемой и готовой к будущим требованиям к продукции.
Учитывая эти технологические проблемы, становится ясно, что выбор оборудования — это не только удовлетворение текущих потребностей, но и предотвращение дефектов и обеспечение стабильного качества, что напрямую связано со стоимостью, эффективностью и окупаемостью вашей линии SMT.
Даже если печать и размещение находятся под контролем, во время оплавления все равно могут появиться дефекты.
Во многих случаях повторяющиеся проблемы — это не просто ошибки процесса. Они часто являются признаком того, что печь оплавления не может поддерживать стабильные и повторяемые температурные условия.
К распространенным дефектам относятся:
Надгробие, вызванное неравномерным нагревом PCB
Соединение пайкой, вызванное чрезмерными или плохо контролируемыми температурами.
Пустоты, вызванные неправильным термическим профилированием
Когда эти проблемы возникают неоднократно, фокус не должен быть сосредоточен только на корректировке процесса. Также необходимо оценить, может ли печь оплавления обеспечить равномерное распределение тепла, точное профилирование и контролируемое охлаждение.
Правильно подобранная печь оплавления помогает уменьшить возникновение этих дефектов, улучшая как качество продукции, так и стабильность производства.
И как только сокращение дефектов станет измеримым, станет ясен следующий вопрос: какую ценность создает эта стабильность с точки зрения экономии затрат и возврата инвестиций?

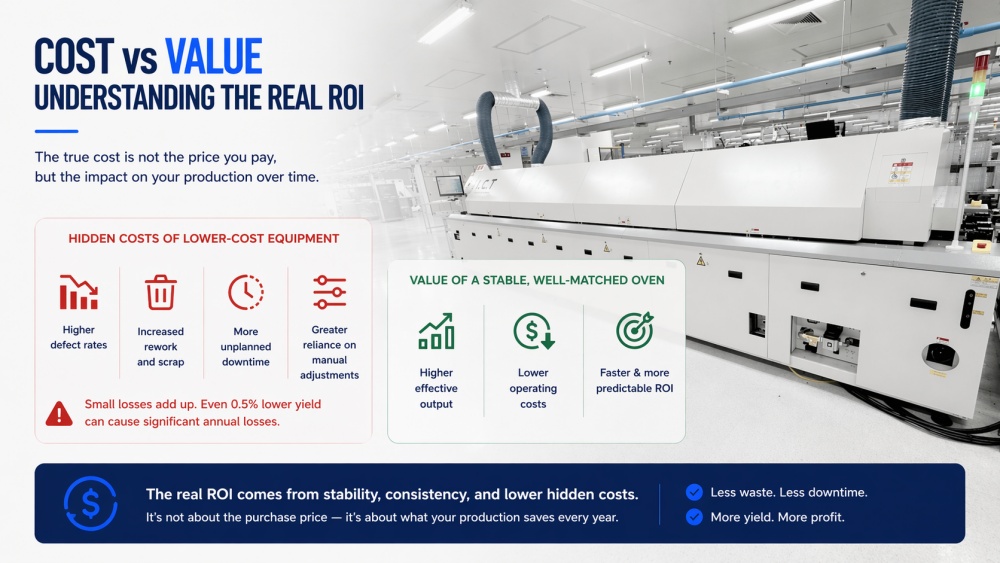

Стоимость печи оплавления — это не просто цена покупки, это общее влияние, которое она оказывает на ваше производство с течением времени.
Более дешевое оборудование часто сопряжено со скрытыми затратами, которые не сразу заметны:
Более высокий процент дефектов
Увеличение переделок и брака
Больше незапланированных простоев
Большая зависимость от ручной настройки.
На первый взгляд эти проблемы могут показаться решаемыми, но в ходе ежедневного производства они быстро накапливаются.
Даже небольшое снижение выхода при первом проходе — например, на 0,5 % — может привести к значительным годовым потерям, особенно в средних и крупных объемах производства.
Напротив, стабильная и хорошо подобранная печь оплавления улучшает стабильность процесса, уменьшает вариации процесса и минимизирует скрытые затраты.
Со временем это приводит к:
Более высокая эффективная производительность
Снижение эксплуатационных расходов
Более быстрый и предсказуемый возврат инвестиций
Другими словами, настоящий вопрос заключается не в том , «Сколько стоит машина?»
, а в том , «Во сколько нестабильность обходится вашему производству каждый год?»
После понимания влияния производительности оплавления на стоимость и стабильность возникает следующий вопрос: почему на практике все еще возникает так много производственных проблем.
В большинстве случаев проблема не в самом оборудовании, а в том, как оно было выбрано.
К частым ошибкам относятся:
Выбор, основанный только на цене
→ часто приводит к более высоким долгосрочным затратам из-за нестабильности и дефектов.
Игнорирование фактических требований процесса
→ приводит к несоответствию производительности и постоянным корректировкам.
Упущение из виду будущего расширения производства
→ создает узкие места по мере роста спроса
Недооценка поддержки поставщиков
→ приводит к медленному решению проблем и увеличению времени простоя.
В какой-то момент эти решения могут показаться разумными, но они часто становятся основной причиной повторяющихся производственных проблем.
В действительности многие заводы страдают не от нехватки оборудования, а от оборудования, не соответствующего их производственным потребностям.
На этом этапе должно быть ясно, что выбор печи оплавления — это не только вопрос самой машины, но и обеспечение долгосрочной стабильности производства.

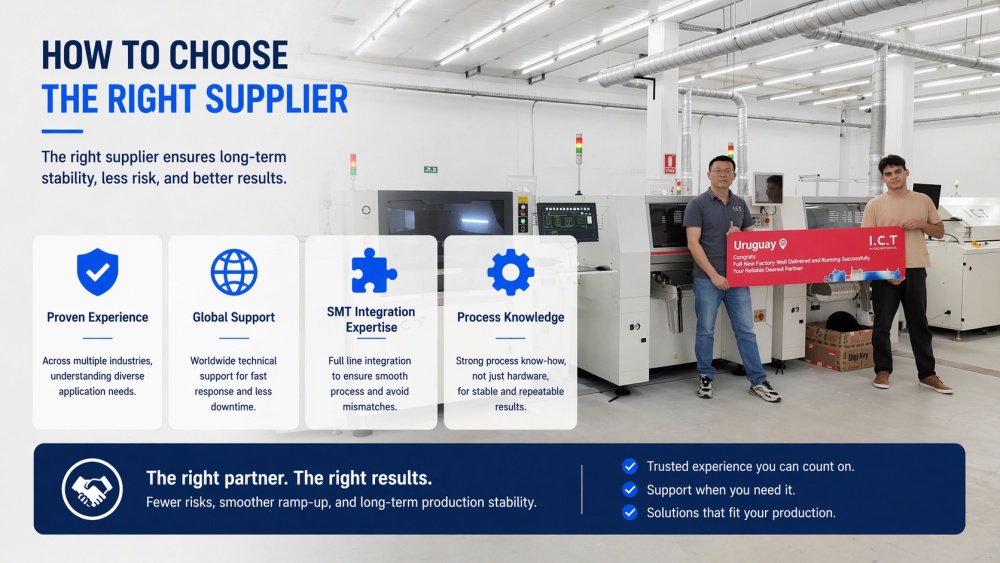

Вот почему выбор правильного поставщика так же важен, как и выбор правильного оборудования.
Надежный поставщик должен обеспечить:
Подтвержденный опыт работы в различных отраслях
→ обеспечение понимания требований различных приложений.
Глобальная техническая поддержка
→ сокращение времени простоя и обеспечение быстрого решения проблем.
Полный SMT опыт интеграции линий
→ избежание несоответствий между оборудованием и процессом
Глубокие знания процессов, а не только аппаратного обеспечения
→ помогают добиться стабильных и воспроизводимых результатов.
Работа с правильным партнером означает меньше рисков во время установки, более плавное наращивание производства и более предсказуемую долгосрочную производительность.
Прежде чем принять окончательное решение, найдите время, чтобы оценить ваши фактические требования:
Каков ваш размер и сложность PCB?
Каков ваш текущий и будущий объем производства?
Вам требуется оплавление азотом для вашей продукции?
Какой уровень надежности требуется?
Увеличится ли масштаб вашего производства в ближайшем будущем?
Если какой-либо из этих вопросов неясен, это обычно указывает на то, что решение еще не полностью определено.
Выбор печи оплавления — это не просто техническое решение — это долгосрочная инвестиция, которая напрямую влияет на качество вашей продукции, стабильность производства и общую прибыльность.
На данный момент ключевым вопросом больше не является:
«Какие характеристики мне выбрать?»
-но:
«Какое решение лучше всего подходит для моего производства?»
В I.C.T, как производитель печей оплавления, мы оцениваем реальные производственные условия и рекомендуем решения, соответствующие как текущим потребностям, так и будущему росту.
✔ Индивидуальные рекомендации, основанные на ваших PCB и производственных требованиях
✔ Четкое сравнение конфигураций с практическими данными о рентабельности инвестиций
✔ Поддержка опытных инженеров SMT с опытом реализации проектов по всему миру
Получите рекомендации по печи для оплавления прямо сейчас!
