Выбор правильной печи оплавления — это не просто техническое решение: оно может решить судьбу вашей производственной линии SMT или сломать ее . Многие производители сталкиваются с непредсказуемыми паяными соединениями, нестабильным выходом продукции при первом проходе и скрытыми затратами на доработку, когда их печь не соответствует объему производства или ассортименту продукции. Линейные печи оплавления обеспечивают высокоскоростную непрерывную обработку для крупномасштабных операций, а печи периодического оплавления обеспечивают точный, равномерный нагрев и гибкость для небольших партий или серий прототипов. Понимая плюсы и минусы поточных печей оплавления по сравнению с периодическими печами оплавления, производители электроники могут оптимизировать производительность PCB, снизить эксплуатационные расходы и обеспечить стабильное качество пайки без использования свинца, превращая критически важную часть оборудования в стратегическое преимущество.
Но выбор правильной печи оплавления — это не просто выбор машины, а соответствие технологии производственной реальности. Различные конструкции PCB, размеры партий и ассортимент продукции создают уникальные проблемы: от нестабильности температурного профиля до чрезмерной доработки. Чтобы принять обоснованное решение, производителям необходимо понимать не только основные различия между поточными и периодическими печами оплавления, но и то, как эти различия напрямую влияют на пропускную способность, выход продукции и долгосрочные эксплуатационные затраты. В следующем разделе описаны наиболее распространенные проблемы при пайке оплавлением и показано, почему выбор печи играет решающую роль в их решении.
Пайка оплавлением — это последний, критический этап сборки SMT, при котором паяльная паста плавится, создавая прочные соединения между компонентами и PCB. Многие производители сталкиваются с дорогостоящими дефектами — надгробиями, перемычками припоя, недостаточным смачиванием или чрезмерными пустотами — особенно со сплавами, не содержащими свинца, для которых требуются пиковые температуры 235–250 ° C. Эти проблемы часто возникают из-за несоответствия возможностей печи, что приводит к задержкам производства, увеличению количества брака и даже возвратам клиентов. Хотя ошибки размещения уже приводят к проблемам сборки, плохой контроль оплавления усугубляет их, снижая производительность первого прохода и увеличивая затраты на доработку.
Выбор правильной печи оплавления — линейной или периодической — напрямую влияет на производительность, стабильность температурного профиля и общую эффективность линии. Печь, не отвечающая производственным потребностям, может создавать узкие места, увеличивать потребление энергии и требовать частого ручного вмешательства, что приводит к увеличению затрат на рабочую силу. С другой стороны, приведение возможностей печи в соответствие с фактическими объемами производства и ассортиментом продукции улучшает согласованность, уменьшает количество переделок и ускоряет вывод продукции на рынок. Опытные поставщики, такие как I.C.T, помогают производителям оценить свои линии и выбрать печи оплавления, которые максимизируют производительность PCB при одновременном контроле затрат, превращая критически важную часть оборудования в стратегическое преимущество.
Линейные печи оплавления , также известные как конвейерные печи, интегрируются непосредственно в производственную линию SMT . PCB непрерывно движутся по конвейеру через несколько независимо управляемых зон нагрева, за которыми следуют секции охлаждения. Большинство систем имеют 8–12 зон, точный ПИД-регулятор температуры и дополнительную азотную атмосферу.
Почему это важно для вашего производства:
Обеспечивает стабильные температурные профили даже при высокой пропускной способности.
Полная интеграция с перегрузочными машинами, системами SPI и AOI.
Поддерживает скорость более 30 дюймов в минуту и эффективно обрабатывает сложные платы высокой плотности.
Линейные печи идеально подходят для крупносерийного непрерывного производства , где решающее значение имеют стабильность и эффективность.
Печи периодического оплавления обрабатывают один лоток или камеру за раз. Операторы загружают PCB в герметичную камеру, запускают запрограммированный цикл и выгружают перед запуском следующей партии. Хотя эти печи обычно имеют меньше зон, вся загрузка нагревается равномерно без движения конвейера.
Почему это важно для вашего производства:
Превосходная однородность температуры для небольших серий и прототипов.
Простая смена рецептов, что делает его идеальным для многопродуктовых линий или линий исследований и разработок.
Компактный размер, подходит для лабораторий или объектов с ограниченным пространством.
Печи периодического действия хорошо подходят для мелкосерийного производства с большим количеством смесей или когда гибкость и точный температурный контроль важнее производительности.

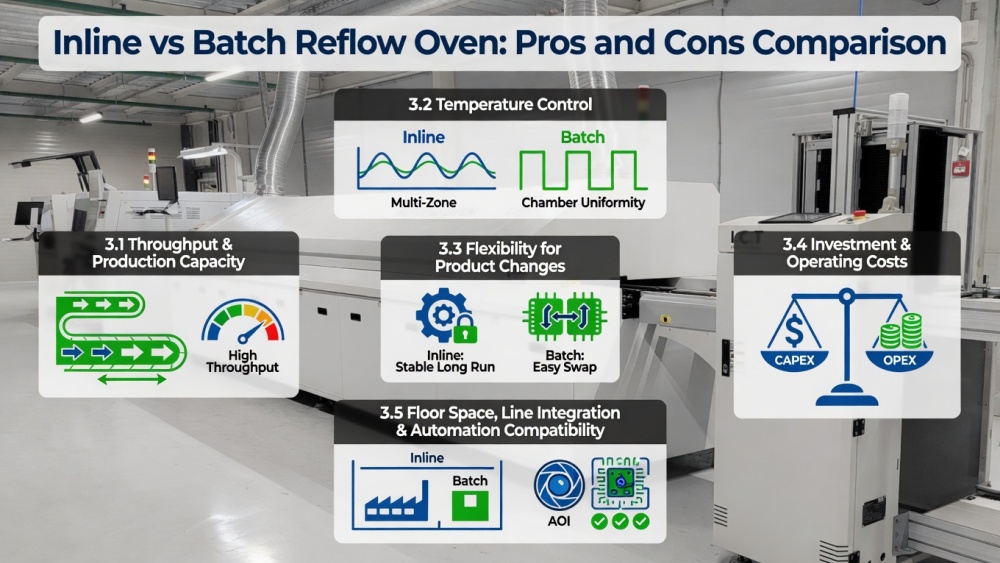

Аспект | Встроенная печь | Печь периодического оплавления |
|---|---|---|
Тип процесса | Непрерывный конвейерный поток | Дискретная пакетная обработка |
Типичная пропускная способность | Высокая (от сотен до тысяч досок в час) | Низкий (1–15 досок за цикл, в зависимости от размера) |
Лучше всего для | Стабильные объемы производства | Небольшие партии, частая смена продукции, прототипирование |
Гибкость | Ниже при изменении рецепта | Высокий – легко регулировать для каждой партии |
След | Больше, требует линейного пространства | Компактный, часто настольный или автономный |
Вывод клиента:
Линейный : максимальная эффективность для крупносерийного и долгосрочного производства.
Пакетная обработка : Оптимизация гибкости, поддержание температурной однородности для небольших серий или прототипов.
Линейные печи оплавления прекрасно справляются с работой в условиях больших объемов печати, непрерывно обрабатывая платы и обеспечивая стабильную производительность. Это уменьшает узкие места и помогает соблюдать жесткие графики поставок в автомобильной промышленности, LED и производстве бытовой электроники.
Печи периодического действия подходят для мелкосерийного или смешанного производства, где остановки для загрузки и разгрузки оказывают минимальное влияние. Их более низкая пропускная способность становится преимуществом при частых переналадках, позволяя избежать штрафов за время установки, типичных для поточных систем.
Вывод клиента: выбирайте поточное производство для крупносерийного и долгосрочного производства ; партия для гибких мелкосерийных тиражей или прототипов.
Линейные системы обеспечивают повторяемые температурные профили на больших расстояниях благодаря множеству зон и принудительной конвекции. Однако изменение типа платы может потребовать тщательной настройки, чтобы избежать теплового дрейфа.
Печи периодического действия часто обеспечивают превосходную однородность за цикл, поскольку каждая доска находится в одинаковых условиях без изменений, вызванных конвейером. Оба типа подходят для бессвинцовой пайки, но печи периодического действия обеспечивают более строгий контроль над чувствительными компонентами или сложными тепловыми конструкциями.
Вывод для клиентов: печи периодического действия превосходны, когда важен линейные печи надежны для точный температурный контроль ; непрерывной работы с большими объемами.
Печи периодического действия очень гибки. Операторы могут запускать различные конструкции плат, быстро настраивать профили и тестировать небольшие партии, не останавливая линию.
Линейные печи требуют более длительных переналадок и могут нуждаться в заглушках для стабилизации теплового профиля, что делает их менее идеальными для частой замены продуктов. После выполнения стабильной и объемной работы встроенные системы обеспечивают превосходную согласованность.
Выводы для клиентов: партия для крупносерийного, мелкосерийного или прототипного производства ; в линию для стабильного, повторяющегося производства.
Линейные печи требуют более высоких первоначальных затрат из-за размера, конвейерных систем и усовершенствованного управления, но часто снижают эксплуатационные расходы на одну доску за счет более высокой пропускной способности и сокращения трудозатрат.
Печи периодического действия изначально стоят меньше и требуют меньше места, но могут повлечь за собой более высокие затраты на одну доску при масштабировании из-за затрат энергии и труда. Анализ общей стоимости владения за 3–5 лет должен включать в себя техническое обслуживание, энергопотребление и повышение урожайности.
Вывод для клиентов: рассмотрите возможность использования встроенного оборудования для долгосрочной рентабельности инвестиций в крупносерийное производство ; партия для экономичных операций с небольшими объемами.
Линейным печам требуется больше линейного пространства, и они легко интегрируются с автоматизированными линиями SMT, включая AOI и системы контроля.
Печи периодического действия занимают меньше места и работают независимо, легко подходят для лабораторий или научно-исследовательских центров. Inline предпочитает полную автоматизацию , пакетный режим предпочитает автономную гибкость..
Выводы клиентов: Inline для интегрированных автоматизированных производственных линий ; партия для компактных и гибких установок.

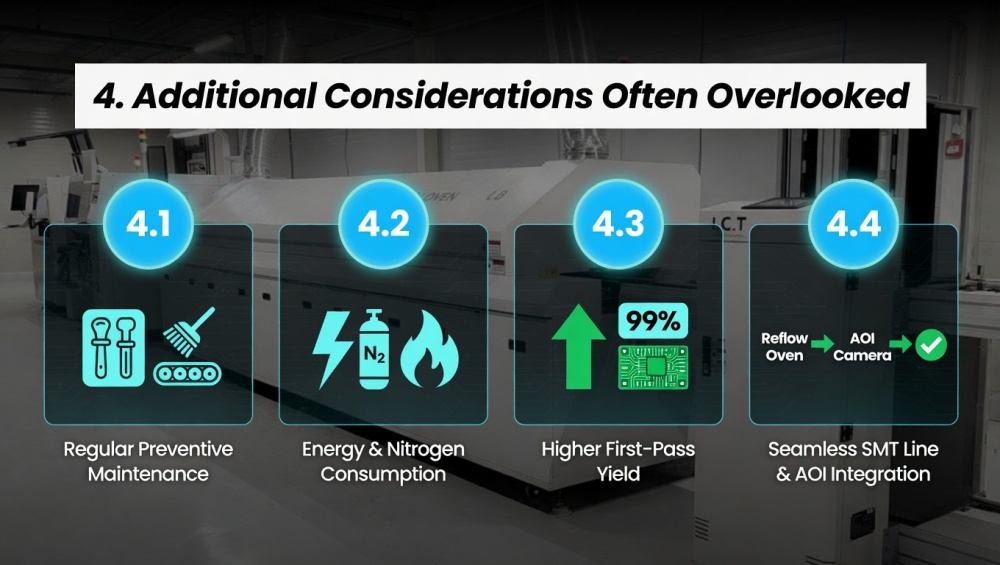

Даже после выбора правильного типа печи некоторые часто упускаемые из виду факторы могут существенно повлиять на эффективность производства, эксплуатационные расходы и качество PCB. Заблаговременное рассмотрение этих вопросов гарантирует, что ваша линия SMT обеспечит стабильные результаты и максимизирует рентабельность инвестиций.
Линейные системы имеют больше движущихся частей — конвейеров, лент и двигателей — которые требуют регулярной очистки и калибровки. Печи периодического действия механически проще, но все же требуют очистки камеры и проверки нагревателя.
Вывод клиента: регулярное профилактическое обслуживание сохраняет однородность температуры, предотвращает загрязнение и обеспечивает высокий выход продукции при первом проходе. Пренебрежение техническим обслуживанием может быстро свести на нет преимущества любого типа духовки.
Линейные печи обычно потребляют больше энергии из-за непрерывной работы, хотя современные конструкции с рекуперацией тепла помогают контролировать затраты. Азот (15–35 м³/ч в зависимости от размера и нагрузки) улучшает смачивание и снижает окисление при бессвинцовой пайке. Печи периодического действия эффективно используют азот за цикл, в то время как поточные системы требуют оптимизированного потока, чтобы сбалансировать качество и расход.
Вывод клиента: Использование энергии и газа напрямую влияет на эксплуатационные расходы. Выбор правильной печи и настройка ее расхода имеют решающее значение как для экономической эффективности, так и для качества пайки.
Правильный выбор печи повышает производительность при первом проходе, обеспечивая стабильные температурные профили, сводящие к минимуму дефекты. Линейные печи обеспечивают повторяемость при крупносерийном производстве, а печи периодического действия снижают риски при разработке, позволяя проводить точные изолированные испытания. Оба типа обеспечивают долгосрочную надежность в сочетании с строгим контролем процесса и проверкой после оплавления.
Выводы для клиентов: постоянство температурных профилей снижает количество брака, переделок и задержек производства, что напрямую приводит к повышению прибыльности и удовлетворенности клиентов.
Линейные печи улучшают полностью автоматизированные линии, обеспечивая непрерывный поток и естественным образом интегрируясь с системами AOI для немедленного реагирования на дефекты. Печи периодического действия хорошо работают как автономные или дополнительные устройства, обеспечивая гибкую проверку качества без остановки основной линии. Универсальные поставщики SMT часто оценивают полнофункциональную интеграцию, чтобы обеспечить бесперебойный поток материалов и отслеживаемость.
Вывод для клиентов: подумайте, насколько печь соответствует вашей существующей линии и системам контроля; хорошая интеграция обеспечивает эффективность и прозрачность данных во всех ваших операциях SMT.
Производственный сценарий | Рекомендуемый тип духовки | Почему это работает для вас |
|---|---|---|
Стабильные объемы продаж (EMS, автомобильная промышленность, LED) | В соответствии | Обеспечивает высокую пропускную способность, воспроизводимое качество и предсказуемую доставку. |
Мелкие партии или частые замены | Партия | Обеспечивает гибкость, быструю настройку и легкую корректировку рецептов. |
Прототипирование и исследования и разработки | Партия | Поддерживает быструю итерацию, точное управление профилем и низкие первоначальные инвестиции. |
Смешанные большие и малые объемы | Комбинация/Гибрид | Балансирует эффективность при больших объемах печати с гибкостью при работе с прототипами или небольшими партиями. |
Выводы для клиентов: используйте эту таблицу, чтобы быстро подобрать для своих производственных потребностей правильный тип печи, избегая дорогостоящих несоответствий и обеспечивая оптимальную производительность и эффективность.
Для получения более подробных рекомендаций по выбору идеальной печи оплавления для вашей линии SMT ознакомьтесь с нашим руководством по выбору правильной печи оплавления для производственных линий SMT..
Для предприятий, производящих сотни или тысячи плат ежедневно, линейные печи оплавления обеспечивают стабильность и производительность, необходимые для соблюдения сроков поставки и контроля затрат. Ищите модели с достаточным количеством зон нагрева, дополнительной возможностью подачи азота и плавной интеграцией с системами захвата и размещения, SPI и AOI.
Печи периодического оплавления идеально подходят для лабораторий, прототипных цехов и производителей большого количества продукции. Их компактность, равномерный нагрев и быстрая смена рецептов обеспечивают быструю итерацию без больших капиталовложений, что делает их идеальными для исследований и разработок или частой смены продукта.
Некоторые предприятия получают выгоду от использования как поточных, так и периодических печей или поэтапных инвестиций. Оцените рентабельность инвестиций, сравнив прирост пропускной способности, повышение производительности, сокращение доработок и экономию энергии с первоначальными затратами на покупку и настройку. Опытные поставщики SMT, такие как I.C.T, могут помочь оценить вашу линию и порекомендовать решения, соответствующие текущим и будущим производственным потребностям.
Линейные печи оплавления превосходно подходят для крупносерийного производства SMT, обеспечивая превосходную производительность, стабильное качество и полную интеграцию с автоматизированными линиями.
Печи периодического оплавления отлично подходят для небольших партий, большого количества продуктов или прототипирования, предлагая гибкость, точный контроль температуры и более низкие первоначальные затраты.
Такие факторы, как температурная стабильность, время переналадки, энергопотребление и интеграция линий, влияют на производительность, эффективность и общую стоимость владения.
Согласование типа печи с фактическим объемом производства и ассортиментом продукции имеет решающее значение для максимизации эффективности, минимизации дефектов и повышения рентабельности инвестиций.
Профессиональная поддержка имеет значение: такие компании, как I.C.T, предоставляют универсальные решения SMT, помогая производителям оценить производственные линии и реализовать оптимальную стратегию оплавления для достижения высокопроизводительных, экономичных и надежных результатов бессвинцовой пайки.
