Как выбрать линию SMT для завода EMS

Перспектива крупносерийного и мелкосерийного производства

Почему выбор линии SMT различен для предприятий EMS с большим количеством продукции и небольшими объемами производства

Выбор линии SMT для завода EMS сильно отличается от выбора линии для массового производства.
Для смешанного и мелкосерийного производства проблема не в скорости.
Настоящей проблемой является контроль, повторяемость и гибкость..

Заводы EMS обычно обслуживают нескольких клиентов.
У каждого клиента разные конструкции PCB, сочетание компонентов и ожидания в отношении качества.
Заказы часто меняются.
Размер партии небольшой.
Часто появляются новые продукты.

В этой среде линия SMT — это не просто производственный инструмент.
Это ежедневная операционная система, которой инженеры и операторы должны управлять без стресса.

Линия, которая выглядит идеально на бумаге, может быстро стать узким местом, если она не соответствует тому, как на самом деле работают заводы EMS.

Шаг первый: подтвердите, действительно ли ваша фабрика EMS является многопрофильной и мелкообъемной

Прежде чем выбирать оборудование, первым шагом является понимание реальности вашего собственного производства.

Большинство заводов EMS попадают в категорию высокопроизводительных и малообъемных предприятий, если они соответствуют нескольким из следующих условий:

• Множество активных SKU, работающих в одной линейке

• Небольшие партии, часто от десятков до нескольких тысяч плат.

• Частая смена заказов в течение одного дня или недели.

• Регулярные сборки NPI и прототипов

• Клиенты из разных отраслей с разными стандартами качества

Если это описывает вашу фабрику, то ваша линия SMT должна поддерживать частые переналадки без потери стабильности..

Многие фабрики допускают ошибки на этом этапе.
Они предполагают, что более быстрые машины автоматически означают более высокую эффективность.
На самом деле скорость имеет гораздо меньшее значение, чем то, насколько легко линия адаптируется к изменениям.

Самая распространенная ошибка: использование логики SMT массового производства на заводах EMS

Одна из самых больших ошибок, которые допускают заводы EMS, — это копирование конфигураций линий SMT с заводов массового производства.

Массовое производство ориентировано на:

• Максимальный УПХ

• Длительные производственные циклы

• Стабильный ассортимент продукции

Производство EMS ориентировано на:

• Быстрая смена

• Повторяемость процессов для многих продуктов

• Инженерная эффективность

Высокоскоростные укладочные машины могут выглядеть привлекательно.
Но если каждое изменение продукта требует длительного времени на настройку, сложных изменений в питателях или глубокого инженерного вмешательства, общая эффективность быстро падает.

То же самое касается и автоматизации.
Чрезмерная автоматизация может снизить гибкость и увеличить зависимость от квалифицированных инженеров.

В средах EMS простота и последовательность часто превосходят сложность..

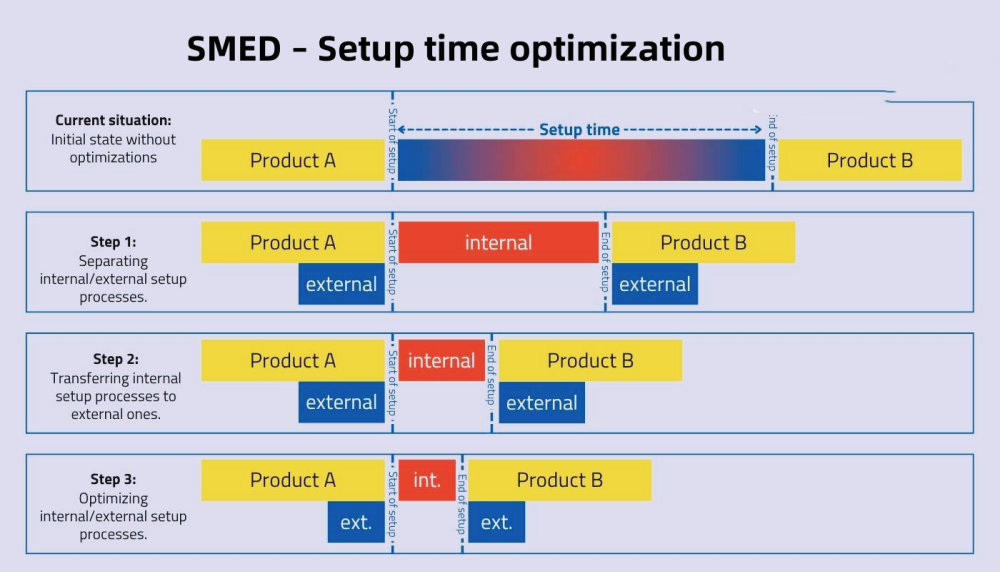

Возможность переналадки: реальный спасательный круг для линий EMS с большим количеством смешанных грузов SMT

Для заводов EMS время переналадки определяет производительность больше, чем скорость размещения.

Хорошо спроектированная линия SMT позволяет операторам менять продукты с минимальным вмешательством.
Плохо спроектированная линия вынуждает инженеров оставаться в цехе целый день.

Ключевые факторы перехода включают в себя:

• Замена и проверка питателя

• Переключение программ и вызов параметров

• Подготовка материала и предотвращение ошибок

• Скорость подтверждения первой статьи

От последней доски предыдущего продукта до первой хорошей доски следующего продукта важна каждая минута.

Именно здесь решающее значение приобретают стабильные машины для захвата и размещения SMT с интуитивно понятным программным обеспечением и гибким управлением устройствами подачи.
(内链锚点: SMT машина для выбора и размещения )

Целью не является нулевое время переналадки.
Цель — предсказуемое и повторяемое переключение..

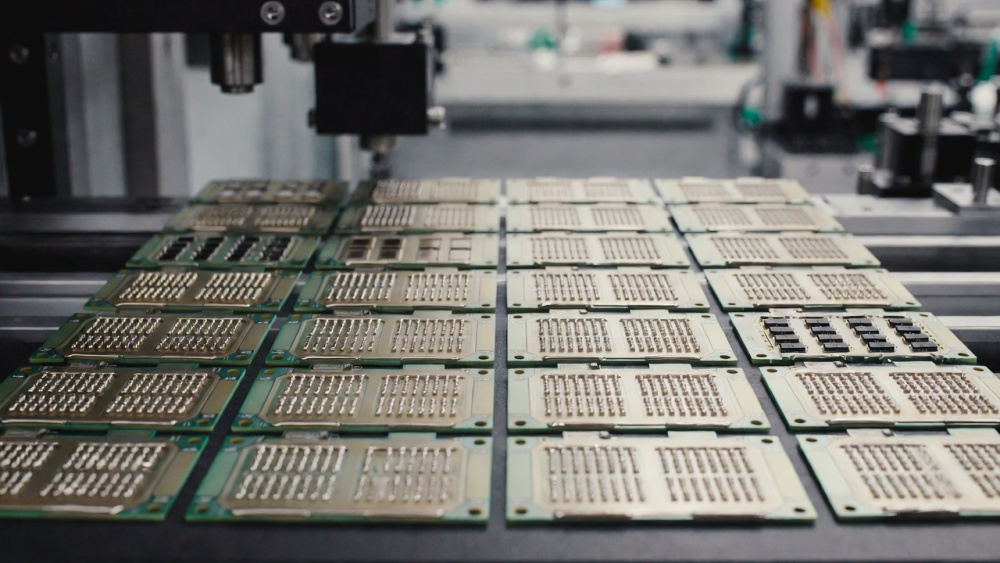

Печать паяльной пастой: единообразие различных продуктов

На предприятиях EMS с большим количеством предприятий печать паяльной пастой часто является первым источником изменений.

Для разных дизайнов PCB требуются разные макеты трафаретов, размеры контактных площадок и объемы пасты.
Если принтер требует постоянной ручной настройки, качество становится нестабильным.

Надежный трафаретный принтер SMT должен предлагать:

• Стабильный контроль давления печати

• Повторяемая точность выравнивания

• Легкое переключение рецептов

• Стабильная эффективность очистки

(内链锚点: SMT трафаретный принтер )

Стабильность печати защищает последующие процессы.
Когда печать стабильна, контролировать размещение и перекомпоновку становится намного проще.

Для фабрик EMS лучший принтер — не самый быстрый.
Именно он дает стабильные результаты во многих проектах PCB с минимальной корректировкой.

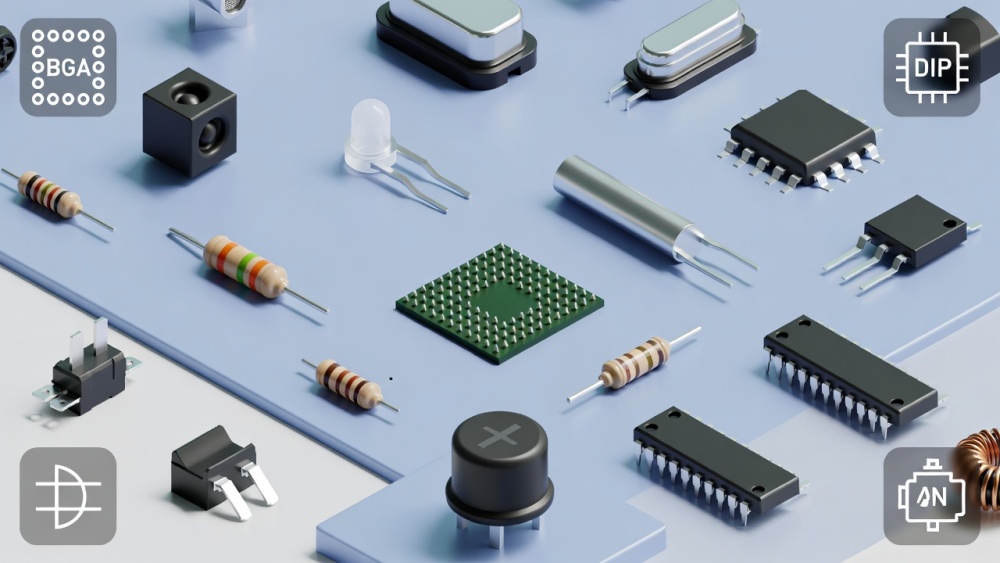

Стабильность размещения важнее, чем пиковая скорость

При выборе оборудования часто придают слишком большое значение скорости размещения.

На самом деле заводы EMS выпускают широкий набор компонентов:

• Микросхемы с мелким шагом

• BGA с.

• QFN

• Разъемы

• Детали необычной формы

Стабильность размещения различных типов компонентов гораздо важнее, чем скорость заголовка.

Стабильная платформа размещения снижает:

• Переработка

• Ложные дефекты

• Время инженерной отладки

Это особенно важно, когда на одной линии последовательно выпускаются разные продукты.

Гибкая машина для захвата и размещения SMT , которая плавно обрабатывает смешанные компоненты, обеспечит более высокую долгосрочную эффективность, чем более быстрая, но менее щадящая система.

(内链锚点: SMT машина для выбора и размещения )

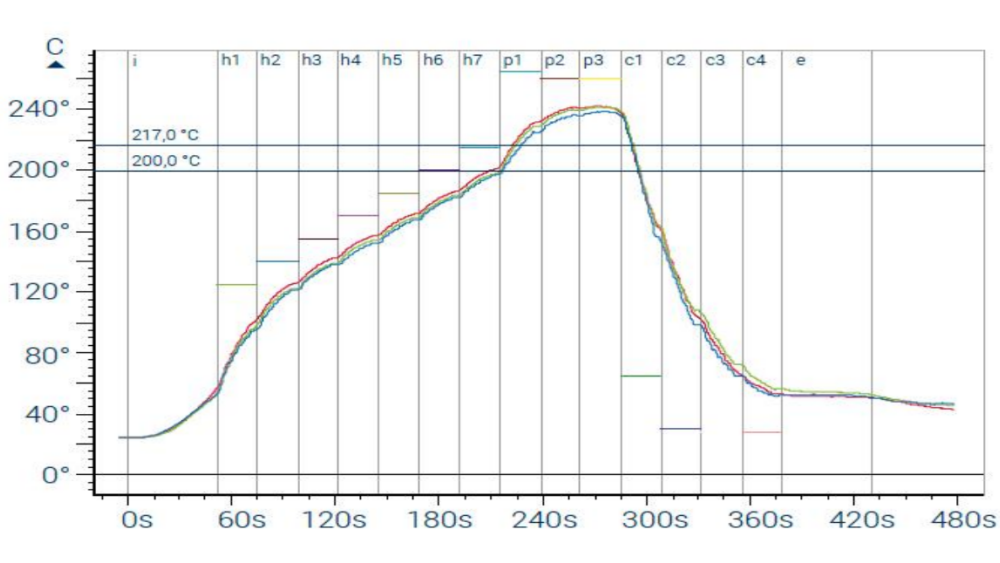

Пайка оплавлением: технологическое окно в отношении точности температуры

Заводы EMS с высоким содержанием смешанного сырья используют множество температурных профилей.
Каждый PCB имеет различную плотность меди, массу компонента и термическое поведение.

Ключевым требованием является отсутствие предельной точности температуры.
Это ширина технологического окна и повторяемость профиля..

Стабильная печь оплавления SMT должна обеспечивать:

• Равномерный нагрев по ширине конвейера

• Стабильный поток воздуха и восстановление температуры

• Легкое сохранение и вызов профиля

• Стабильная производительность после частых изменений профиля

(内链锚点: SMT печь оплавления )

Когда оплавление стабильно, количество дефектов естественным образом снижается.
Инженеры тратят меньше времени на поиск периодически возникающих проблем с пайкой.

Инспекция — это контроль рисков, а не роскошь

Системы контроля иногда рассматриваются как необязательные на заводах EMS.
На самом деле это инструменты контроля рисков.

Заводы EMS сталкиваются с более высоким давлением качества, потому что:

• Многие клиенты используют одну и ту же линию

• Стандарты качества различаются

• Границы ответственности могут быть нечеткими

Эффективная инспекционная машина AOI позволяет заводам обнаруживать проблемы на ранней стадии и быстро изолировать проблемы.

(内链锚点: AOI инспекционная машина )

Для смешанного производства системы контроля должны поддерживать:

• Простое создание программы

• Быстрое переключение между продуктами

• Четкая классификация дефектов

• Отслеживание данных для отслеживания

Проверка не направлена ​​на выявление всех дефектов.
Речь идет о том, чтобы мелкие проблемы не превращались в претензии клиентов..

Прослеживаемость повышает доверие клиентов

Отслеживаемость особенно важна для заводов EMS, обслуживающих заказчиков промышленной, автомобильной или силовой электроники.

Возможность отслеживать:

• Параметры производства

• Результаты проверки

• Изменения процесса

помогает заводам быстро реагировать при возникновении проблем.

Прослеживаемость также повышает доверие клиентов.
Это демонстрирует контроль, профессионализм и ответственность.

Системы контроля и отслеживания должны плавно интегрироваться в повседневную деятельность, а не усложнять ее.

Инжиниринговый дизайн SMT Line

Инженеры — самый ценный ресурс на заводах EMS.

Плохо спроектированная линия SMT ежедневно отнимает время разработки.
Хорошая линия защищает инженеров и позволяет им сосредоточиться на улучшении, а не на тушении пожаров.

Инженерно-ориентированное проектирование включает в себя:

• Понятные машинные интерфейсы

• Логическая структура параметров

• Простое резервное копирование и восстановление

• Сокращение ручных регулировок

Это касается всей линии:

• SMT трафаретный принтер

• SMT машина для захвата и размещения

• SMT печь оплавления

• AOI инспекционная машина

Когда новых операторов можно быстро обучить без ущерба для производительности, линия действительно поддерживает рост EMS.

Масштабируемость без привязки

Большинство заводов EMS начинаются с малого.
Но они не хотят навсегда оставаться маленькими.

Хорошая строка SMT должна позволять:

• Добавление места размещения

• Расширение охвата инспекций

• Повышение автоматизации шаг за шагом

без замены всей строки.

Здесь решающее значение имеют модульная конструкция и открытая интеграция.
Линия должна расти вместе с бизнесом, а не ограничивать его.

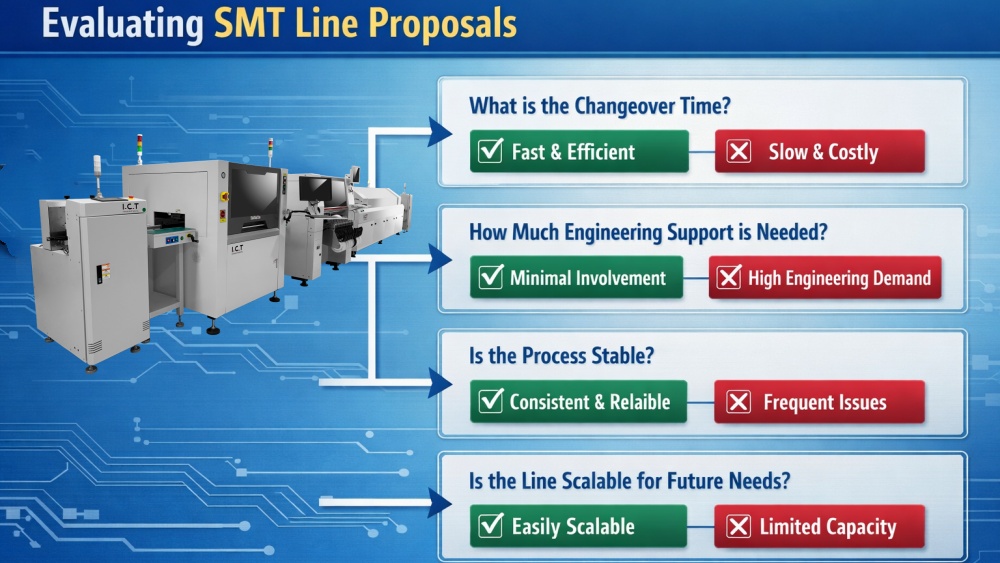

Как фабрики EMS должны оценивать предложения по линии SMT

При рассмотрении предложений SMT предприятиям EMS следует сосредоточиться на таких вопросах, как:

• Сколько времени занимает полная смена продукта в реальной эксплуатации?

• Какой объем инженерного вмешательства требуется для одного переключения?

• Насколько стабилен процесс для разных продуктов?

• Насколько легко будет масштабироваться позже?

Не сосредотачивайтесь только на скорости, торговой марке или начальной стоимости.

Правая линия SMT снижает ежедневный стресс.
Это и есть истинная отдача от инвестиций.

Заключительные мысли: выберите линию SMT, которая соответствует тому, как на самом деле работают фабрики EMS.

Для предприятий EMS с большим ассортиментом и небольшим объемом лучшая линия SMT не является самой быстрой или самой сложной.

Это строка, которая:

• Плавно справляется с частыми перенастройками

• Обеспечивает стабильное качество многих продуктов.

• Защищает инженерные ресурсы

• Поддерживает будущий рост

Выбор правильной линии SMT — это не покупка машин.
Речь идет о построении производственной системы, которая соответствует вашей операционной реальности.

Когда линия SMT работает вместе с вашей фабрикой, а не против нее, все становится проще.
