Почему дефекты SMT возникают снова и снова? 10 частых проблем пайки и способы устранения

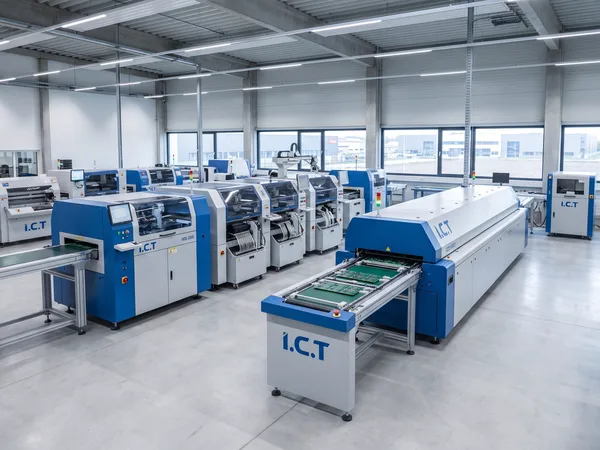

Почему дефекты SMT возникают снова и снова, даже на настроенной линии SMT под ключ? Чаще всего виноваты не отдельные узлы, а разлад процесса. В этой статье разберём 10 типичных дефектов пайки и что с ними делать.

1. Перемычки припоя (solder bridges)

Перемычки припоя — замыкания между выводами. Причина: избыток пасты, износ трафарета или смещение платы. Лечение: проверка апертур трафарета и давления дозатора, калибровка принтера (например, ICT-4034).

2. Недостаток припоя (insufficient solder)

Недостаток припоя даёт холодные, ненадёжные соединения. Причина: забитые апертуры трафарета, низкая вязкость пасты. Решение: очистка трафарета, контроль SPI и температуры хранения пасты.

3. Смещение компонентов (component shift)

Смещение компонентов возникает из-за неравномерного оплавления и люфта конвейера. Лечение: калибровка установщика, проверка вакуумных захватов и синхронизации подачи.

4. Дефекты BGA

Дефекты BGA (пустоты, непропаи, head-in-pillow) сложны из-за скрытых шариков. Ключ — профиль оплавления и рентген-контроль. Печь I.C.T Lyra733 обеспечивает точный термопрофиль для BGA.

5. Шарики припоя (solder balls)

Мелкие шарики вокруг пайки — следствие вспенивания флюса или брызг пасты. Снижайте скорость нагрева и следите за зазором трафарет–плата.

6. Пустоты и поры (voids)

Особенно критичны в силовой электронике. Управляются азотной средой и профилем оплавления с выдержкой.

7. Холодная пайка

Тусклый, зернистый вид — признак недогрева. Проверьте зоны печи и калибровку термопар.

8. Эффект «надгробия» (tombstoning)

Компонент встаёт на торец из-за неравномерного расплавления выводов. Решение — симметрия пада пасты и профиля.

9. Окисление контактных площадок

Плохая смачиваемость при окислении. Контроль хранения плат и пасты снижает проблемы SMT монтажа.

10. Нестабильность процесса в целом

Если дефекты «гуляют», нужна системная оптимизация процесса SMT, а не точечные правки.

Как снизить дефекты SMT комплексно

Как снизить дефекты SMT: внедрите SPI/AOI, держите буфер запчастей и техподдержки SMT для быстрого ремонта узлов, и опирайтесь на предиктивное обслуживание. I.C.T в глобальных проектах реализует такие линии с гарантированным yield.

Связанные темы

• Повышение выхода годной продукции SMT — как дефекты влияют на yield и что оптимизировать.

• Совместимость оборудования SMT разных производителей — влияние стыков на брак.

• Модернизация SMT линии — обновление узлов для снижения дефектов.

Заключение

Большинство дефектов SMT — следствие процесса, а не «плохих деталей». Системный подход к дефектам пайки и опора на качественное обслуживание SMT оборудования сокращают проблемы SMT монтажа до минимума. Инженеры I.C.T помогут настроить процесс под ваши изделия.
