Как спланировать SMT + DIP линию для блоков питания и промышленной автоматики в России?

1. Введение

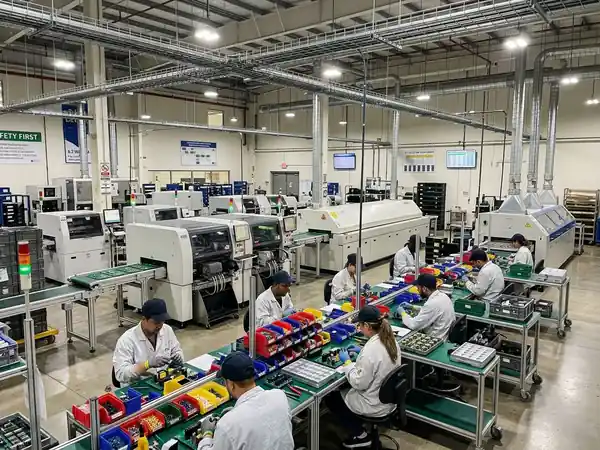

Планирование участка поверхностного монтажа — работа, в которой ошибка на бумаге оборачивается неделями простоя на реальном производстве. Когда в руки попадает спецификация блока питания на 200–500 Вт или контроллера для промышленной автоматики, сразу становится ясно: один только SMD-монтаж тут не справится. Трансформаторы, силовые радиаторы, электролитические конденсаторы большого объёма и массивные разъёмы питания просто невозможно посадить на автомат установки компонентов. Их место — на выводной (THT) участок. Именно поэтому разговор всегда начинается с того, что нам нужна не абстрактная линия, а именно SMT линия для источников питания, спроектированная под гибридную номенклатуру.

За годы мы собрали десятки таких линий, и картина повторяется. Блок питания — это гибрид. На плате живут и мелкие SMD-детали: контроллеры ШИМ, оптопары обратной связи, резисторы и конденсаторы развязки, — и крупные штыревые узлы, которые держат высокое напряжение и рассеивают тепло. Разорвать их на две независимые линии дорого и неудобно. Выгоднее строить единый поток, где SMT и DIP дополняют друг друга и передают плату «на лету», без промежуточных складов и ручных переносов.

Под словом «спланировать» мы здесь понимаем не рисунок в CAD и не красивую схему на слайдах, а живую технологическую цепочку. Какой принтер выбрать под вашу паяльную пасту, нужен ли вам установщик на 30 000 CPH или хватит 20 000, где поставить печь оплавления, а где — станцию волновой пайки. Какой температурный профиль задать для электролитов, чтобы они не вскипели. И главное: как сбалансировать два участка, чтобы один не простаивал в ожидании другого, пока между ними растёт стопка полуфабриката.

Ещё один российский нюанс — импортозамещение компонентов. Когда в схеме меняется поставщик электролита или трансформатора, нередко меняется и геометрия выводов, и тепловыделение, и даже температурный рейтинг детали. Линия должна быть готова к тому, что номенклатура будет «плавать», и формовщик выводов со сменными матрицами — лучшее, что можно поставить заранее. Мы закладываем запас по универсальности оборудования, чтобы смена поставщика детали не превращалась в остановку линии на переоснастку. Это особенно важно сейчас, когда цепочки поставок перестраиваются и инженер в любой момент может принести на участок «похожую, но другую» деталь.

Важная деталь российской реальности — логистика и сервис. Оборудование часто едет через несколько границ, и каждый день простоя из-за отсутствия запчасти бьёт по плану поставок. Поэтому на этапе выбора мы смотрим не только на цену станка, но и на то, насколько быстро в ЕАЭС можно получить расходники, сопла волны, запасные нагреватели печи. Этот момент кажется вторичным, пока линия стоит, но становится главным, когда она останавливается.

Если вы только присматриваетесь к теме, полезно посмотреть готовые конфигурации типовых SMT-линий для электроники — там видно, из каких модулей собирается база, прежде чем к ней добавляют DIP-участок. Это помогает оценить, где заканчивается «классика» SMT и начинается специфика силовой электроники.

В этой статье мы разберём специфику компонентов, объясним, почему комбинированная линия для таких изделий — норма, а не роскошь, пройдёмся по узлам DIP, планировке, контролю качества и сертификации под российские и евразийские требования. Отдельно поговорим про тепловые испытания и про то, как строить участок «под ключ». В конце — блок вопросов и ответов, которые чаще всего звучат в переписке с заказчиками из России и ЕАЭС.

2. Специфика блоков питания и промышленной автоматики: крупные компоненты, трансформаторы, радиаторы

Прежде чем рисовать план цеха, надо честно посмотреть на номенклатуру. Блок питания отличается от бытовой платы тем, что добрая половина его массы и объёма приходится на детали, которые SMD-автомат просто не возьмёт. Это не недостаток изделия — это его физика. Высокое напряжение, большие токи и тепло требуют габаритов, которым в SMD-исполнении места нет, а если оно и есть, то цена такого корпуса несопоставима с классическим выводным аналогом.

Начнём с самого очевидного. Силовой трансформатор или дроссель имеет массу от нескольких граммов до килограмма и выводы, загнутые в плоскость платы. Его нельзя «всосать» в установщик: он провиснет, перекосит плату, а при попытке установки просто повредит механику. То же самое с электролитическими конденсаторами на 105 °C и большой ёмкости: они стоят вертикально, держат заряд и греются в процессе работы. Радиаторы охлаждения силовых ключей и диодных сборок — отдельная история: они либо напаиваются волной, либо крепятся винтом уже после монтажа, и это решение принимается ещё на этапе конструирования, а не на сборке.

В контроллерах промышленной автоматики добавляются свои тяжеловесы. Реле, клеммные колодки, промышленные разъёмы питания и интерфейсные коннекторы (например, серии для DIN-рейки) ставятся в отверстия, потому что именно там нужна механическая прочность на вырыв и вибростойкость. Оптопары гальванической развязки могут быть и в SMD, и в DIP-корпусе — выбор зависит от рабочего напряжения и зазоров по IPC. Силовые ключи в корпусах TO-220 и TO-247 почти всегда сажаются в отверстия и припаиваются к медным полигонам, рассчитанным на ток.

10.1 Типичный набор компонентов на плате блока питания

Серийное производство источников питания почти всегда строится вокруг этого микса. Здесь не существует «чистой» номенклатуры: даже в узком модельном ряду соседствуют платы с разным соотношением SMD и THT, и линия обязана это переваривать без переналадки на каждую партию. Если вы попытаетесь уйти в чистый SMD, придётся менять схемотехнику под доступные корпуса — а это задача конструктора, а не технолога линии, и она растянет срок вывода изделия на рынок на месяцы. На практике проще принять гибрид как данность и строить под него участок, тем более что номенклатура блоков питания редко бывает «чистой»: в одном цеху параллельно собирают и платы управления, и сами источники, и модули защиты. К тому же сырьевая база в России и ЕАЭС под выводные силовые компоненты развита неплохо, и держать запас THT-деталей проще, чем перестраивать схему под дорогой SMD-аналог с сомнительной доступностью.

Отдельно стоит сказать про контроллеры. В этой нише промышленная автоматика электроника живёт в жёстких условиях: широкий диапазон рабочих температур, вибрация на объекте, электромагнитные помехи внутри шкафа управления. Поэтому там критичны не только сами компоненты, но и качество их посадки — любой микротрещины в пайке хватит, чтобы плата отказала на полигоне через полгода эксплуатации. Гибридная линия позволяет ставить силовые разъёмы и реле в отверстия (за механическую прочность на вырыв), а всю логику и обвязку — в SMD (за плотность и цену), и это именно тот баланс, который заказчики ищут, когда планируют участок под ответственное изделие.

Есть и чисто механический момент. Крупные детали создают на плате неравномерную нагрузку. В печи оплавления тяжёлые THT-узлы ещё не стоят — они будут вставлены позже, — но после волны плата становится «разнотолщинной». Транспорт конвейера должен это переваривать — иначе на поворотах и лифтах плиты будут заклинивать или царапаться. Конвейер подбирается под максимальную толщину платы «с начинкой», а не под голую заготовку.

10.2 Тепловой бюджет и зазоры

В блоках питания жёстко нормируются воздушные зазоры и пути утечки (creepage / clearance) по IEC 62368-1 и старому IEC 60950. Оптопары, трансформаторы и изоляционные прокладки расставляются с учётом этих норм ещё на этапе трассировки. Линия монтажа не меняет геометрию, но она обязана не повредить изоляцию — поэтому трафарет и режимы пайки подбираются так, чтобы не было наплывов припоя в зонах повышенного риска, где пробой может случиться уже при испытании высоким напряжением.

Отдельный разговор — маркировка и трассировка под автоматический контроль. Когда на плате десятки однотипных электролитов, легко перепутать полярность при ручной вставке. Хорошая линия DIP оснащается позиционными кондукторами и пистолетами подачи, которые исключают «обратный» конденсатор ещё до пайки. Тот же принцип работает с трансформаторами: формовщик выводов задаёт геометрию, при которой деталь физически невозможно вставить неправильно.

Не стоит забывать и про теплоотвод на этапе монтажа. Радиатор, припаянный волной к медному полигону, должен иметь гарантированный контакт по всей площади. Если пайка непрогрета, тепловое сопротивление растёт, и в эксплуатации ключ перегревается. Поэтому термопрофиль волны подбирается не «на глаз», а под конкретную медь и конкретный припой — и проверяется термопарой на реальной плате, а не на эталоне.

3. Почему нужна комбинированная SMT + DIP (THT) линия

Вопрос «а нельзя ли обойтись чем-то одним?» возникает у каждого, кто считает бюджет. Ответ короткий: для блоков питания и контроллеров автоматики — почти никогда. Причина не в моде, а в физике изделия и в экономике участка, и чем раньше это принять, тем дешевле обойдётся проект.

Чистая SMT-линия отлично штампует платы с мелкими деталями. Но как только появляется трансформатор или силовой разъём, автомат встаёт. Ему нужен THT-участок, иначе эти узлы придётся ставить вручную на отдельном столе — а ручной труд на серийном изделии быстро съедает всю маржу и заводит брак, зависящий от усталости человека. Масштаб имеет значение: на партии в сотню плат ручная вставка ещё терпима, на тираже в десятки тысяч она превращается в катастрофу по воспроизводимости.

С другой стороны, чистый DIP на современном изделии тоже не пройдёт. Контроллеры ШИМ, драйверы, оптопары и обвязка в SMD-корпусах занимают большую часть места на плате. Сажать их в отверстия — значит раздуть габариты, потерять плотность монтажа и уйти в длинные выводы, которые гнутся и мешают автоматической пайке. Поэтому сбалансированная SMT DIP линия — это не компромисс, а естественная форма участка под гибридную номенклатуру, где каждая технология делает то, что умеет лучше всего.

10.3 Что даёт комбинация на практике

• Один непрерывный поток. Плата проходит SMT, затем сразу уходит на DIP — без промежуточных складов и переносов между цехами.

• Контроль совмещённый. AOI после SMT ловит смещения до того, как плата уйдёт под волну, где переделывать уже дорого и технически сложно.

• Гибкость номенклатуры. Сегодня вы паяете блок питания 300 Вт, завтра — плату управления шкафом автоматики с преобладанием SMD. Линия берёт оба типа без перестройки.

• Прозрачная трудозатратность. Вы видите CPH на SMT и такт волны на DIP, понимаете, где узкое место, и можете планировать загрузку.

• Единая ответственность. Один поставщик и одна наладка — проще искать причину брака, чем спорить между двумя подрядчиками.

Есть и аргумент про качество. Когда SMT и DIP разнесены по разным цехам, теряется ответственность за стык операций. Плата с недопаянным SMD-контактом доходит до волны, припой заливает дефект, и найти его может только рентген. В единой линии AOI стоит сразу за печью — брак виден немедленно, и оператор успевает остановить поток до накопления бракованных полуфабрикатов.

Наконец, экономика. Аренда площади, кондиционирование, СКВ, персонал — всё это общие ресурсы. Две разнесённые линии удваивают накладные расходы без удвоения выпуска. Комбинированный участок собирает SMT и THT под одной крышей и на одном конвейере, а значит, и обслуживает его одна бригада, и учит одну методику контроля.

Цифры говорят сами за себя. Переход на SMD-аналоги силовых узлов для блока питания 300 Вт поднимает стоимость компонентной базы в полтора-два раза, а плотность монтажа при этом приходится увеличивать число слоёв платы. Слой меди стоит денег, и экономия на THT-участке съедается удорожанием самой заготовки. На серийных тиражах это разница в миллионы рублей годовой себестоимости. Гибрид же позволяет оставить дешёвые выводные силовые детали и сосредоточить SMD там, где он действительно выигрывает — в плотной логике и обвязке.

Мы не утверждаем, что гибрид — единственный путь. Для узкой номенклатуры, где 90 % объёма — чистые SMD-платы, имеет смысл ставить отдельный SMT и выносить редкий THT в кустарную зону. Но для типичного российского производителя блоков питания и промавтоматики комбинация выгоднее по всем статьям. Ниже разберём, из чего именно она состоит на DIP-фланге, и почему именно эти узлы определяют надёжность силовой платы.

4. Узлы DIP-участка: штыревой монтаж, волна, селективная пайка, формовка выводов

DIP-часть линии — это отдельный мир со своей механикой. Если SMT работает на точность и скорость, то THT монтаж источников питания работает на механическую прочность и термостойкость. Здесь детали держат вес, вибрацию и нагрев, поэтому к пайке предъявляются повышенные требования, а к оборудованию — понимание физики расплавленного припоя.

10.4 Формовщик выводов

Первый узел — машина формовки и отрезки выводов. Трансформаторы, конденсаторы и дроссели поступают с прямыми или нестандартно загнутыми ножками. Формовщик придаёт им нужный шаг (2,54 мм, 5,08 мм и т.д.) и длину, чтобы деталь встала в отверстие плотно и без перекоса. Без этого волна паяет криво, а вставщик ломает плату или оставляет вывод торчащим. Хороший формовщик ещё и отбраковывает детали с дефектными ножками, не пуская их дальше.

На серийном участке формовка часто совмещена с ленточной подачей: оператор или автомат берёт деталь уже подготовленной. Это снижает ручной труд и исключает брак по геометрии, который потом трудно заметить невооружённым глазом. Для трансформаторов формовка нередко делается на отдельном прессе с матрицей под конкретную модель.

10.5 Вставка штыревых компонентов

Дальше — узел вставки (DIP inserter) или ручная рабочая станция с кондуктором. Автоматический вставщик берёт стандартизированные радиальные и аксиальные компоненты и сажает их в отверстия с высокой повторяемостью. Для нестандартных узлов — трансформаторов, радиаторов, клемм — используется ручная вставка по позиционному шаблону. Хороший кондуктор не даст поставить деталь не туда и не перепутать полярность, а визуальная подсветка позиций направляет оператора.

10.6 Волновая пайка

Сердце DIP — машина волновой пайки. Плата проходит над расплавленным припоем, и волна формирует соединения во всех отверстиях за один проход. Для блоков питания это оптимально: много однотипных выводов, большая площадь пайки. Ключевой момент — температурный профиль. Электролиты боятся перегрева, поэтому преднагрев и скорость конвейера настраиваются под конкретную плату, а температура ванны держится в узком коридоре.

Мы предпочитаем двойную волну (турбулентная + ламинарная): первая промывает зазоры и снимает оксидную плёнку, вторая формирует гладкий галтель без заусенцев. На блоках питания это заметно снижает закрытые пустоты и «холодные» пайки. Азотная среда в ванне дополнительно уменьшает образование окалины и улучшает смачиваемость, что критично для плотной меди силовых полигонов.

10.7 Селективная пайка

Там, где волна не справляется — рядом с чувствительными SMD-узлами или на платах со сложной топологией, — ставят селективную пайку. Сопло бьёт точно по нужным выводам, не заливая соседние зоны. Это дороже по такту, но спасает там, где нельзя пролить припой: например, когда SMD-конденсатор стоит вплотную к THT-выводу трансформатора. На гибридных платах селективная пайка часто дополняет волну, закрывая «неудобные» узлы.

10.8 Отмывка

После пайки флюс надо убрать. Остатки активированного флюса на силовой плате — это риск утечки и коррозии под высоким напряжением. Узел отмывки (водная или на основе дистиллята) убирает загрязнения, а сушка гарантирует отсутствие влаги в зазорах. Для блоков питания с требованиями по электробезопасности это не опция, а обязательный шаг, который потом подтверждается на HI-POT испытаниях.

Кадры — неочевидный, но решающий фактор DIP-участка. Волна и селективная пайка требуют настройщика, понимающего физику процесса, а не просто нажимающего кнопки «пуск». Мы включаем обучение в поставку и рекомендуем держать на участке инженера, который ведёт журнал режимов. Когда через полгода припой «поплывёт», причину ищут по записям, а не наугад вслепую. Инвестиция в квалификацию оператора окупается быстрее, чем покупка ещё одной проверочной машины, и снижает зависимость участка от конкретного человека, который «один всё знает».

Выбор припоя и флюса для волны — отдельная инженерная задача. Для силовых плат мы обычно рекомендуем сплав на основе олова с добавками серебра или меди под конкретный профиль: они дают более прочный галтель и лучшую устойчивость к термоциклам. Флюс берётся с расчётом на последующую отмывку — безотмывный на блоке питания под высоким напряжением мы не советуем. Параметры ванны (температура, уровень олова, добавки) контролируются ежесменно, потому что со временем состав «уходит» и пайка деградирует незаметно для глаза.

Связка «формовка — вставка — волна — селективная — отмывка» образует полноценный DIP-фронт. Его надо состыковать с SMT по такту, иначе платы будут скапливаться между участками. На практике мы добавляем буферную зону на пару тележек и программный контроль наполнения, чтобы волна не «голодала», а SMT не упирался в забитый конвейер. Детальнее про балансировку — в следующем разделе.

5. Планировка линии и балансировка SMT/THT участков

Хорошая линия сборки блоков питания — это когда ни один узел не простаивает. На практике узкое место почти всегда там, где производительность участков не совпадает. SMT выдаёт 25 000 CPH, а волна переваривает плату за 40 секунд — и вот уже между ними растёт стопка полуфабриката, которую кто-то возит на тележках вручную. Задача планировщика — сделать так, чтобы этой стопки не было.

10.9 Базовая последовательность

1. Загрузчик плат (loader).

2. Принтер паяльной пасты + SPI (проверка нанесения).

3. Установщик SMD (один или два по башне).

4. Печь оплавления (reflow).

5. AOI после печи — контроль смещений.

6. Буфер / поворотный конвейер к DIP.

7. Формовка выводов и вставка THT.

8. Волновая (или селективная) пайка.

9. Отмывка, осушка.

10. Финишный контроль, HI-POT, маркировка, выгрузка.

Планировка начинается с раскладки по полу. SMT занимает линейную зону длиной 15–20 м. DIP добавляет ещё 8–12 м с учётом волны и отмывки. Между ними — буферная зона на пару тележек, но не склад: идеально, когда плата переходит «на лету» через поворотный модуль. Мы рисуем план в масштабе и проверяем, что сервисные зоны (доступ к ванне волны, к нагревателям печи) не перекрываются проходами.

10.10 Как считать баланс

Берём такт изделия. Допустим, блок питания собирается из 180 компонентов, из них 120 SMD и 60 THT. Установщик на 25 000 CPH кладёт SMD за ~17 секунд чистого времени плюс смена панелей. Волна паяет плату за ~35 секунд плюс загрузка/выгрузка. Получается, DIP медленнее. Значит, либо ставим вторую волну, либо ускоряем вставку автоматом, либо пускаем платы «в параллель» по две в волну, либо увеличиваем преднагрев, сокращая время контакта.

Когда волна — узкое место, мы не бежим сразу покупать вторую машину. Часто помогает предварительный подогрев плат перед волной: сокращается время контакта, растёт пропускная способность. Или переход на двухдорожечный конвейер волны, где две платы идут бок о бок. Бывает полезна и перестановка: часть THT-узлов, не требующих высокой прочности, переносится на селективную пайку с другим тактом.

10.11 Конвейер и транспорт

Не забывайте про геометрию платы после DIP. Тяжёлые радиаторы и трансформаторы создают изгиб. Конвейер должен держать плату по краям, не касаясь компонентов. Поворотные модули и лифты подбираются под максимальную толщину «с начинкой», а ширина настраивается под диапазон ваших изделий, чтобы не перенастраивать каждый раз при смене номенклатуры.

Охрана труда на участке пайки — вопрос, который часто откладывают «на потом», а зря. Волна и печь выделяют пары флюса и тепло, а работа с расплавленным припоем требует локального отсоса прямо над ванной. Мы закладываем зоны безопасности вокруг горячего оборудования и систему аварийного отключения, понятную персоналу. В российских реалиях это ещё и требование проверяющих органов, и игнорировать его при планировке — значит получить предписание уже после монтажа, когда переделывать поздно.

Электропитание и СКВ тоже закладываются на старте. Печь и волна жрут киловатты; приточно-вытяжная вентиляция обязана убирать пары флюса и держать температуру в цеху в допустимых пределах. В российских цехах часто добавляют ИБП на SMT-участок, чтобы скачок напряжения в сети не сбил калибровку установщика и не испортил партию. Отдельная тема — заземление ванны волны и экранирование зоны пайки.

10.12 Резерв под рост

Мы всегда оставляем «хвост» длины под добавочный модуль. Через год номенклатура разрастётся, и вы захотите вставить ещё один AOI или второй формовщик. Если пол не зарезервирован, расширение превратится в перестановку всего участка с остановкой производства. Лучше заложить метры сразу и подвести в них энергию и вентиляцию про запас. Это дешевле, чем потом рвать бетон.

Отдельный пласт планировки — программная часть. Современная линия не живёт «сама по себе»: она интегрируется с MES или хотя бы с локальной системой учёта через интерфейсы установщика, печи и AOI. Мы закладываем на старте, как данные о такте, простоях и браке будут собираться и куда стекать. Это спасает, когда нужно понять, почему в среду выпуск упал на 15 %: ответ лежит в логах конвейера, а не в догадках смены. Без такой связки балансировка превращается в постоянную ручную игру с буферами.

Балансировка — не разовое действие. После запуска мы снимаем реальные такты неделю и подстраиваем буферы, скорости конвейеров и расстановку операторов. Cpk процесса на SMT должен держаться выше 1,33; если падает — ищем причину в трафарете или подаче, а не гоним линию быстрее в ущерб качеству. На DIP аналогично следим за стабильностью температуры волны: уход на пару градусов меняет форму галтели и процент брака.

6. Контроль качества блоков питания (HI-POT, нагрузочные тесты)

Собрать плату — полдела. Блок питания работает под напряжением, и ошибка монтажа здесь опаснее, чем в светодиодной лампе или в игрушке. Поэтому контроль строится в несколько слоёв, от визуального до функционального, и каждый слой ловит свой класс дефектов, не давая им дойти до заказчика.

10.13 Входной и межоперационный контроль

SPI после принтера проверяет объём и форму пасты — главный источник «недопаев» и «палисадника». AOI после reflow ловит смещения, перекосы, недостачу и замыкания. На DIP после волны ставят либо AOI по волне, либо ручной визуальный пост с лупой и эталоном. Для серии мы рекомендуем автоматический контроль — человеческий глаз на потоке устаёт и пропускает именно те дефекты, которые потом всплывут в полевых условиях. Хороший AOI ещё и калибруется под ваши критерии приёмки по IPC-A-610.

10.14 HI-POT (испытание высоким напряжением)

Ключевой тест для блока питания — проверка электрической прочности изоляции. Между первичной и вторичной цепью подаётся испытательное напряжение (типично 1,5–3 кВ переменного или постоянного тока в зависимости от стандарта и рабочего напряжения) на заданное время. Ток утечки фиксируется. Если пробой или превышение тока — плата бракуется. Этот тест напрямую связан с теми самыми зазорами по IEC, о которых говорили выше, и он мгновенно выявляет наплывы припоя, скрытые трещины и остатки флюса в опасных зонах.

На линии HI-POT ставится либо в составе ICT (in-circuit test), либо как отдельный стенд. Для блоков питания мы настаиваем на отдельном HI-POT именно из-за высокого напряжения и требований безопасности: ICT хорош для проверки номиналов, но изоляция тестируется аккуратнее на выделенном оборудовании с собственной защитой.

10.15 Нагрузочные и функциональные тесты

• Прогон под номинальной нагрузкой. Проверяется стабильность выходного напряжения, пульсации, КПД и поведение в переходных режимах.

• Тест на перегрузку и КЗ. Блок должен уйти в защиту, а не сгореть и не вывести из строя нагрузку.

• Проверка каналов обратной связи через оптопары — целостность гальванической развязки и отсутствие пробоя между цепями.

• Температурный прогон (burn-in) для ответственных изделий — несколько часов под нагрузкой, иногда в термокамере.

• Проверка защит: перенапряжение, перегрев, обрыв нагрузки — блок должен реагировать штатно.

Для промышленной автоматики электроника часто тестируется в связке с прошивкой: плата прошивается, затем проверяется логика ввода-вывода, связь по интерфейсам, реакция на аварийные сигналы. Это уже функциональный тест (FCT), который стоит в конце линии и нередко интегрируется с системой учёта — каждая плата получает запись о пройденных проверках.

10.16 Документирование и Cpk

Каждый брак заносится в систему. Мы отслеживаем процент выхода годных (FPY) по операциям и строим причинно-следственные связи. Если AOI после волны вдруг ловит рост «холодных» паек — смотрим на температуру волны и преднагрев, а не на оператора. Процесс считается управляемым при Cpk ≥ 1,33 по ключевым параметрам; если показатель падает, запускаем анализ по методике «8 шагов» и корректируем режим до стабилизации.

Отдельно — маркировка. Для российского рынка на изделие наносится этикетка с данными производителя, датой и номером партии. Это нужно и для отзывов (recall), и для прослеживаемости по EAC, и для внутреннего аудита, когда спустя полгода нужно понять, с какой смены вышел проблемный блок. Мы настраиваем печать этикетки так, чтобы в неё автоматически попадал результат HI-POT и нагрузочного теста — тогда на склад уходит только проверенное изделие, а не вслепую. Связка «тест — этикетка — архив» закрывает вопрос доказуемого качества при любой внешней проверке.

7. Сертификация и тепловые испытания

Блок питания или контроллер, попадающий на российский и евразийский рынок, обязан пройти подтверждение соответствия. Для электроники это прежде всего декларация/сертификат EAC по техрегламентам ТР ТС 004 (низковольтное оборудование) и ТР ТС 020 (электромагнитная совместимость). Производственная линия должна обеспечивать стабильность параметров, которые проверяются при сертификации образцов, иначе декларация не защитит при реальной проверке.

10.17 Стандарты и требования

Сертификация смотрит не только на образец, но и на само производство. Аудитор проверяет, стабилен ли процесс, есть ли методики контроля, ведётся ли учёт. Линия, спроектированная «на коленке» из разрозненного оборудования, с трудом проходит такой аудит, потому что непонятно, откуда брать данные о воспроизводимости. Комплексный участок с единой системой сбора параметров проходит легче — у вас на руках профили пайки, журналы AOI и результаты HI-POT по каждой партии.

Промышленная автоматика электроника сертифицируется строже бытовой: выше требования по помехоустойчивости, по диапазону рабочих температур, по вибростойкости и по устойчивости к кратковременным провалам питания. Линия монтажа должна это поддерживать — чистая пайка без микротрещин, правильная марка припоя, контроль термопрофиля, отсутствие остатков флюса. Любой из этих факторов на испытаниях может стоить повторной сертификации всей партии.

10.18 Тепловые испытания

Блок питания греется в реальной эксплуатации. Поэтому помимо burn-in на линии, образцы гоняют в термокамере: нагрев до заявленного максимума, холодный старт, циклы заморозки и разогрева. Цель — убедиться, что пайка и посадка компонентов держат тепловое расширение материалов. Линия косвенно влияет на результат: если волна оставила скрытую пустоту в галтели, при нагреве она раскроется и контакт отвалится. Поэтому мы связываем тепловые испытания с данными термопрофилирования печи и волны.

Мы рекомендуем вести карту термопрофиля для каждого типа платы и сверять её перед серийным прогоном. Если на этапе квалификации продукта камера показала отказ, первым делом смотрим на профиль пайки, а не на схему. Часто причина — перегрев электролита или недогрев силового полигона, и обе проблемы решаются настройкой оборудования, а не переделкой конструкции.

См. также наш материал про построение участка под измерительную технику: SMT-линия для производства счётчиков в России — там похожая логика гибридного монтажа и сертификации EAC, но с акцентом на точность измерений и жёсткие требования к стабильности параметров.

8. Решение I.C.T «SMT + DIP под ключ»

Когда заказчик говорит «хочу участок под блоки питания и контроллеры», мы обычно предлагаем комплексное решение. I.C.T (Intelligent Comprehensive Technology, на рынке с 2012 года) строит полные SMT-линии, и ключевое отличие нашего подхода — DIP-участок входит в поставку, а не докупается потом по кусочкам у разных вендоров. Собственные заводы позволяют унифицировать стыки оборудования, а сервисное присутствие в РФ и ЕАЭС закрывает вопросы пусконаладки и запчастей. Второй важный момент: комплексный проект снимает с заказчика головную боль по интеграции разношёрстного оборудования.

Типовая комплектация «под ключ» под блок питания выглядит так:

• Загрузчик, принтер пасты, SPI.

• Один или два установщика SMD с запасом по CPH под вашу номенклатуру.

• Печь оплавления с азотной опцией для качественной пайки.

• AOI после SMT.

• Блок DIP: формовщик, авто-вставщик, волна (и селективная при необходимости), отмывка.

• Конвейерная связка и буферы.

• HI-POT и FCT стенды на выходе.

I.C.T берёт на себя не только железо, но и технологическую настройку: трафареты, профили пайки, балансировку тактов, обучение персонала. Для российских предприятий это ускоряет выход на проектную мощность — команда получает уже отлаженный поток, а не набор станков, которые ещё предстоит «подружить».

Конкретные примеры реализованных проектов с разбивкой по оборудованию и планировкам можно посмотреть в нашем каталоге проектов компании — там есть и линии под блоки питания, и участки промышленной электроники. Важный момент для ЕАЭС: поставляемое оборудование и документация ориентированы на требования EAC, что ускоряет ввод линии в эксплуатацию без лишних переделок под местные нормы и прохождение таможенных процедур.

Для российского заказчика отдельный плюс комплексного решения — локализация. Оборудование поставляется с документацией и интерфейсами, адаптированными под рынок ЕАЭС, а обучение персонала ведётся на месте, без необходимости отправлять людей за рубеж. Это сокращает время выхода на проектную мощность с кварталов до недель. Кроме того, наличие складских позиций запчастей в регионе снимает риск длительного простоя: для серийного производства блоков питания фактор доступности сервиса часто важнее разовой цены станка, потому что один день простоя съедает экономию месяца.

Ещё раз о сервисе. Сложный участок без локальной поддержки — это риск. I.C.T держит сервисную сеть в России и странах ЕАЭС, так что замена узла волны или перекалибровка установщика решается в рабочем порядке, а не месяцами ожидания запчастей из-за рубежа. Для серийного производства блоков питания, где простой линии — это сорванные поставки и штрафы, это критично. Мы рекомендуем закладывать сервисный контракт сразу, вместе с оборудованием, а не искать поддержку постфактум.

9. Готовы спланировать гибридную линию?

Если вы подбираете оборудование под конкретную номенклатуру — импульсные блоки питания, контроллеры, модули ввода-вывода, — стоит сразу посчитать баланс между автоматом поверхностного монтажа и DIP-участком. Большинство ошибок в проектах возникает не в подборе отдельных станков, а в нестыковке тактов: перегруженный волной пайки конвейер упирается в медленный контроль HI-POT, и вся линия простаивает. Прежде чем закладывать бюджет, посмотрите типовые SMT-линии I.C.T и реальные примеры проектов I.C.T, где уже сведены SMT и THT под заказчика.

I.C.T (Intelligent Comprehensive Technology, на рынке с 2012 года) строит комплексные линии «под ключ», включая DIP-участок, сопровождает поставки сертификацией EAC и держит сервисную сеть в РФ и странах ЕАЭС. Пришлите нам перечень изделий и плановый выпуск — подберём конфигурацию, расставим оборудование по такту и покажем, где выгоднее поставить селективную пайку вместо полной волны.

10. Часто задаваемые вопросы

10.19 Можно ли ставить SMT и THT на одной линии, или это разные цеха?

Это одна сквозная линия с разными постами. Плата после оплавления и отмывки SMD переходит на DIP-участок, где вставляют выводные компоненты — трансформаторы, электролиты, клеммы. Смысл гибрида в том, чтобы сократить переносы между цехами и держать единый поток для блоков питания, где SMD и THT всегда идут вместе.

10.20 Чем селективная пайка лучше классической волны для блоков питания?

Волна дешевле на массовом потоке однотипных плат, но селективная пайка бьёт только по нужным точкам и не заливает корпуса трансформаторов. Для мелкосерийной автоматики с разной номенклатурой это снижает брак по перегреву и экономит флюс. Выбор зависит от серии: под одну модель выгоднее волна, под частую смену заказов — селективная.

10.21 Как сбалансировать такты SMT и DIP, чтобы линия не простаивала?

Считайте не «станок против станка», а время цикла платы на каждом посту. Если автомат клеит SMD за 40 секунд, а ручная вставка и волна тянут 90, то перед DIP нужен буферный накопитель и, возможно, вторая линия вставки. Баланс обычно строят под самое «узкое» изделие в серии, а не под среднее.

10.22 Нужен ли отдельный контроль HI-POT на линии для промавтоматики?

Да, для блоков питания и контроллеров это обязательный замер изоляции и пробоя перед упаковкой. HI-POT ставят после финальной пайки и остывания, иначе ложные срабатывания зашумляют статистику. Лучше вынести тест в отдельный пост, чем тормозить им весь конвейер на выходе.

10.23 Обязательна ли сертификация EAC для линии, поставляемой в Россию?

Для ввоза и эксплуатации оборудования в РФ и ЕАЭС нужно подтверждение по техрегламентам ТС, иначе таможня не пропустит. I.C.T ведёт поставки уже с оформленными EAC-декларациями, что снимает риск простоя на границе. Документы стоит проверить под вашу конкретную конфигурацию до подписания контракта.
