Какую SMT-линию выбрать для производства интеллектуальных счётчиков в России?

1. Введение: почему сборка умных счётчиков — отдельная инженерная задача

Сборка платы интеллектуального прибора учёта заметно отличается от сборки, скажем, бытового зарядного устройства или простого светодиодного драйвера. Здесь на одной печатной плате мирно уживаются высоковольтная силовая часть, прецизионные измерительные цепи и радиомодуль связи — и все они должны работать десятилетиями под открытым небом, в подъездном щитке или на столбе. Когда заказчик спрашивает, какую поставить линию, мы обычно начинаем не с прайс-листа, а с разбора самой платы. Потому что производство интеллектуальных счетчиков — это задача со своей спецификой по точности, по номенклатуре корпусов и по требованиям к надёжности, которые не закроешь «универсальной» линией для ширпотреба.

Прибор учёта электроэнергии — это не один чип и пара резисторов. Внутри типового однофазного или трёхфазного счётчика десятки, а то и сотни компонентов: от резисторов 0603 и MLCC-конденсаторов до микроконтроллера в корпусе LQFP, модуля связи NB-IoT/LoRa в металлическом экране, трансформаторов тока, силовых реле и большого ЖК-индикатора. Часть из этого монтируется на поверхность (SMT), часть — в отверстия (DIP): реле, трансформаторы, некоторые клеммы и разъёмы просто не имеют SMD-версий в нужном исполнении. Значит, линия поверхностного монтажа — лишь половина истории, и проектировать её надо в связке с участком выводного монтажа.

Отдельный практический момент — стоимость владения линией в пересчёте на одну плату. Если вы закладываете выпуск в несколько сотен тысяч счётчиков в год, разница в выходе годных между 95% и 99% превращается в десятки тысяч доукомплектованных или утилизированных плат. Поэтому инженерный подход к выбору линии — это не про «купить подешевле станок», а про минимизацию совокупных потерь на браке, переналадке и гарантийных возвратах. Мы регулярно видим, как экономия на этапе SPI или рентгена съедается потом на ОТК и рекламациях энергосбытовых компаний.

Приведу типичный сценарий. Заказчик планирует собирать 300 тысяч однофазных многотарифных счётчиков в год для региональной сетевой компании. План кажется скромным, но в реальности это непрерывная работа двух смен, жёсткие сроки отгрузки по тендеру и нулевая толерантность к возвратам — счётчик ставят на 16 лет. Линия, которая «в среднем работает», здесь не пройдёт: нужна повторяемость процесса, а не удача в конкретный день. Частая ошибка на старте — покупка одного быстрого установщика без контроля: скорость есть, а брак по BGA-модулю уходит к заказчику и всплывает только в полевых условиях, когда счётчик уже висит на столбе.

Есть и другой нюанс. Счётчик — прибор коммерческого учёта. От его показаний зависят деньги, а значит, к точности измерений и к стабильности solder-соединений предъявляются повышенные требования. Один «холодный» пай на контактной площадке модуля связи — и счётчик теряет связь с АСКУЭ через полгода эксплуатации. Поэтому при выборе оборудования мы смотрим не только на скорость, но и на воспроизводимость процесса, на Cpk процесса нанесения пасты и установки компонентов, на возможности контроля.

Ниже разберём по пунктам, из чего состоит типовая плата, какие узлы реально нужны в линии, какой темп считать серийным, где кроются риски брака при мелких корпусах и BGA, как не «перегреть» бессвинцовую пайку и как пройти сертификацию для российского рынка. Если нужны готовые типовые конфигурации SMT-линий, их удобно держать перед глазами как ориентир по составу оборудования — мы к ним ещё вернёмся в разделе про комплексные решения.

2. Из чего состоит плата интеллектуального счётчика (компонентная база)

Чтобы грамотно подобрать линию, надо сначала представлять, что именно на неё попадёт. В электронные счетчики производство закладывает специфический «коктейль» из корпусов и номиналов, и именно он диктует требования к установщику и печи.

Измерительное ядро строится вокруг специализированного ASIC или микроконтроллера (MCU) с встроенным АЦП — часто в корпусах LQFP-64/100 или, в новых разработках, в компактных QFN с шагом выводов 0,4–0,5 мм. Чувствительная аналоговая обвязка — прецизионные резисторы (иногда 0603, чаще 0805 и крупнее ради стабильности), плёночные и керамические MLCC-конденсаторы, иногда танталовые выводные. Модуль связи (NB-IoT, LoRaWAN, PLC, иногда Bluetooth/Wi-Fi для сервиса) нередко поставляется в виде готового BGA- или LGA-модуля — именно он становится главной головной болью для рентген-контроля.

Силовая часть счётчика — отдельная история. Здесь стоят трансформаторы тока (тороидальные или разборные), шунты, варисторы, газоразрядники, выпрямительные диоды и силовые реле. Реле и трансформаторы — типичные DIP-компоненты: они крупные, тяжёлые и тепловыделяющие, их в отверстия и ставит волной. Блок питания счётчика (импульсный или линейный маломощный) тоже часто содержит выводные элементы и трансформатор. Отсюда вывод: чисто SMT-линия счётчик не соберёт, нужен смешанный монтаж.

Интерфейсная часть — ЖК-индикатор (часто на шлейфе или в корпусе под пайку в отверстия), плёночная клавиатура (одна-две кнопки), оптопорт для считывания, светодиоды. Корпуса разъёмов и клемм бывают как SMD, так и THT.

13.1 Методы измерения и их влияние на монтаж

В измерительном тракте счётчика есть важный выбор: трансформаторный или шунтовый метод. Трансформаторный не потребляет мощность из сети и гальванически развязан, но требует точного монтажа самого трансформатора тока и стабильных по температуре резисторов в обвязке. Шунтовый проще и дешевле в компонентах, но «садит» мощность и требует тщательной развязки на плате. От этого выбора зависит не только схемотехника, но и то, сколько DIP-компонентов пойдёт на линию волной: при шунтовом методе силовых трансформаторов меньше, и участок выводного монтажа разгружается.

13.2 Радиомодуль связи: варианты и корпуса

Модуль связи с АСКУЭ — самый «капризный» узел по монтажу. NB-IoT и LTE-M часто идут в LGA-корпусе без выводов (пайка по всей нижней поверхности), PLC-модемы — в QFN, LoRa/Wi-Fi — нередко в BGA с шариками. LGA вообще не виден ни AOI, ни даже простому 2D-рентгену: нужен либо 3D-рентген, либо жёсткий контроль пасты и профиля. Поэтому ещё на этапе выбора модуля стоит договориться с разработчиком платы: чем проще корпус связи, тем дешевле контроль. Но заказчики хотят именно NB-IoT/LoRa «из коробки», и линия обязана уметь их качественно паять, иначе счётчик не встанет в систему учёта.

Соберём номенклатуру в таблицу, чтобы было нагляднее, какие корпуса идут через SMT, а какие — через DIP:

Понимание этого «винегрета» из корпусов напрямую влияет на выбор установщика: ему придётся одинаково качественно ставить и 0201-резистор, и тяжёлый металлический экран модуля, и крупный QFN. И это ещё один аргумент в пользу того, чтобы смотреть на оборудование комплексно. Если ваш профиль ближе к прочей промышленной электронике — контроллерам, датчикам, блокам управления, — полезно свериться с нашим разбором SMT-линии для промышленной электроники в России: там пересекаются и корпуса, и требования к надёжности.

Отдельно про блок питания счётчика. Он может быть импульсным (компактным, с трансформатором и диодным мостом) или линейным маломощным (проще, но греется). В обоих случаях в плате появляются детали, чувствительные к перегреву и к механическому напряжению: электролитические конденсаторы, дроссели, силовые ключи. Импульсный БП даёт больше DIP-элементов и трансформатор, который ставится волной; линейный — меньше, но требует хорошего теплоотвода на плате. И то, и другое влияет на выбор печи: профиль должен прогреть массивные выводные детали, не перегрев при этом плёночный ЖК-индикатор по соседству. Связка «измерительный тракт — питание — индикатор» на одной плате и есть главная инженерная сложность счётчика.

Отдельная тема — экранирование и помехозащищённость. Модуль связи и измерительное ядро часто накрывают металлическим экраном (cans), который ставится на пасту и оплавляется вместе с прочими SMD-компонентами. Экран должен припаяться по всему периметру — иначе помехи от импульсного БП «забьют» измерения, и счётчик не пройдёт тесты по ЭМС. Поэтому экраны требуют отдельного внимания при настройке профиля и отдельной проверки AOI на целостность пайки по периметру. Клавиатура и оптопорт — на первый взгляд мелочь, но их разъёмы нередко бывают THT и доустанавливаются на DIP-участке, что опять возвращает нас к связке SMT + волна. Проектируя плату, старайтесь свести THT к минимуму, но закладывайте его заранее, чтобы не достраивать участок волны постфактум.

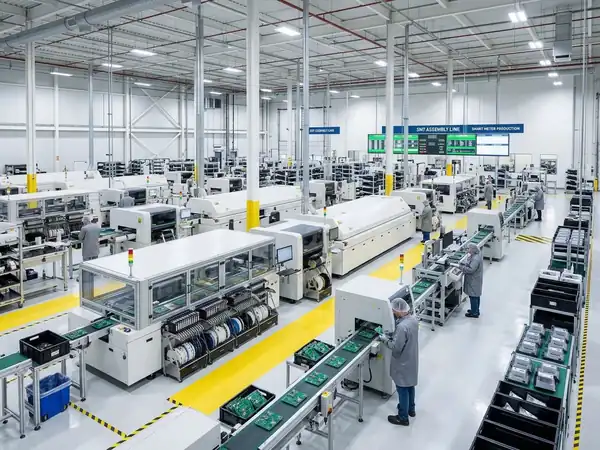

3. Базовая SMT-линия под счётчики: состав и назначение узлов

Минимально жизнеспособная SMT линия для счетчиков — это не один станок, а связка из четырёх-пяти машин, соединённых конвейером. Разберём каждый узел с точки зрения именно счётчиковой платы.

Принтер пасты. Для счётчика критична равномерность дозы под QFN- и BGA-выводами: недолив — холодная пайка, перелив — закорот или «нависание» модуля. На серийном выпуске берут автомат с рамой и опцией SPI-контроля (см. раздел 6), с точностью совмещения трафарета ±25 мкм. Шаг трафарета и апертуры подбирают под самый мелкий корпус на плате.

Установщик pick-and-place. Сердце линии. Для счётчика нужен станок, уверенно работающий с диапазоном от 0201 до QFN/BGA и способный держать точность ±25–40 мкм при повторяемости. Важны не только CPH (компонентов в час), но и наличие камер для распознавания корпусов и «подъёма» тяжёлых деталей (экраны модулей). Оптика должна видеть шарики BGA и выводы QFN, иначе модуль встанет криво.

Печь оплавления (reflow). Счётчиковая плата термочувствительна: ЖК-индикатор и некоторые конденсаторы не любят перегрева. Нужна печь с достаточным числом зон (7–10) и точным контуром нагрева, чтобы выдержать профиль бессвинцовой пайки, не «сварив» пластик разъёмов. Конвейер с регулируемой скоростью и азотной опцией (для снижения дефектов окисления) — плюс, но не обязателен на старте.

Загрузчик и разгрузчик (loader/unloader), конвейерные столы и буфер между машинами. На счётчике много DIP-компонентов, поэтому после оплавления SMT-части плату часто отправляют на участок выводного монтажа — автоматическую установку DIP-компонентов и волну. Именно здесь уместно посмотреть в сторону линии DIP для блоков питания и промышленной автоматики: реле, трансформаторы и клеммы счётчика монтируются по той же логике, что и в блоках питания.

Сводная таблица базового состава:

13.3 Программирование и наладка линии

Отдельная работа — софт. Современный установщик не «запоминает» плату по фотографии: под каждую номенклатуру счётчика готовят CAD-исходник (Gerber/ODB++), из которого CAM-система строит программу раскладки компонентов по питателям, траектории головок и карты захвата. Чем точнее подготовка, тем меньше простоев на переналадке. На счётчиках с частой сменой модификаций (однофазный/трёхфазный/многотарифный) удобны питатели с быстрой сменой лент и станция предзарядки, чтобы оператор готовил следующую программу, пока идёт текущая партия.

Про конвейер и буферы стоит сказать отдельно. Между принтером и установщиком ставят поворотный стол или небольшой накопитель — на случай, если установщик кратковременно остановится на доклейку ленты, печь не должна простаивать. Между установщиком и печью — буфер побольше, потому что печь медленнее. На смешанном производстве счётчиков буфер позволяет гнать SMT-часть непрерывно, а DIP-участок загружать пачками. Игнорирование буферизации — частая ошибка, из-за которой дорогая печь работает на треть от паспортной производительности.

Между узлами линии полезно ставить промежуточный визуальный контроль и маркировку платы уникальным кодом (DataMatrix) сразу после установки, до печи. Тогда, если AOI после оплавления найдёт брак, можно точно связать дефект с конкретной партией пасты и программой установщика. Без сквозной маркировки вы будете искать причину брака «вслепую» по всему цеху. На счётчиках с жёсткой прослеживаемостью такая маркировка — не опция, а требование аудита, и закладывать её надо в раскладку конвейера, а не приклеивать скотчем на финише.

Отмечу, что компоновка зависит от площади цеха и планируемой сменности. На малых объёмах можно ограничиться одним установщиком и ручной доводкой DIP; на серии в миллионы плат в год — ставить двухголовочные высокоскоростные установщики и автоматическую волну.

4. Производительность: какой темп нужен для серийного выпуска

Вопрос «сколько штук в час» звучит первым, но отвечать на него надо через годовую программу. Обородование для производства счетчиков подбирают исходя из реального плана: сколько типов счётчиков (однофазные, трёхфазные, многотарифные) и какой тираж. Госпрограммы в РФ давят на объёмы — замена аналоговых счётчиков тянет миллионы штук в год, и здесь нужна именно высокая производительность, а не «гаражный» темп.

Считаем на пальцах. Допустим, плата содержит 180 компонентов. Установщик среднего класса выдаёт, скажем, 18 000 CPH по чипам, но реальный выход с учётом сложных корпусов, смены лент и выходных данных падает до 60–70% — это ~11–12 тыс. компонентов в час, или около 65 плат в час чистой установки. За две смены по 16 часов — примерно 2000 плат в сутки, ~500 000 в год при 250 рабочих днях. Если нужно 2–3 млн в год, ставим вторую голову, параллельные установщики или делим номенклатуру.

Но производительность линии ограничена не только установщиком. «Бутылочное горлышко» часто — принтер пасты (цикл совмещения) или печь (длина зон и скорость конвейера). Если печь не «переваривает» поток, платы будут стоять в буфере. Поэтому при проектировании смотрим на сбалансированность: темп установщика ÷ темп печи ÷ темп печи-оплавления должны быть сопоставимы.

Для контрактных производств, которые собирают счётчики под разные бренды и меняют заказы каждую неделю, важна не только скорость, но и гибкость переналадки. Быстрая смена программ, автоподстройка под разные типы плат, минимум ручного труда на переналадке. Тем, кто работает в модели EMS и контрактной сборки, будет полезен наш материал про высокоскоростную гибкую SMT-линию для EMS в России — там как раз про баланс между темпом и частой сменой заказов, что типично при сборке счётчиков на аутсорсе.

Практический ориентир по классам линий:

Сырой CPH из паспорта — это реклама. Реальную производительность считают через OEE (Overall Equipment Effectiveness): доступность умножить на производительность и на качество. В среднем по цеху OEE SMT-линии редко превышает 60–70%, остальное — переналадки, доклейка лент, профилактика печи, брак. Закладывая линию под счётчик, считайте именно полезный выход в смену, а не пиковый CPH станка. Иначе рискуете спланировать тираж, который линия физически не вывезет.

Ещё один фактор — сменность и персонал. При двухсменной работе на миллионные тиражи линия должна быть простой в обслуживании оператором средней квалификации: понятная диагностика остановок, быстрая смена питателей, подсказки по дефициту компонентов. Если каждая остановка требует вызова наладчика-звезды, выход в ночную смену рухнет. Поэтому при выборе смотрим и на эргономику ПО, и на обучаемость персонала — это тоже часть производительности, пусть и не очевидная на бумаге.

Сезонность тоже играет роль. Госпрограммы и тендеры нередко требуют пиковых поставок к концу года, и линия должна выдержать форсированный режим без просадки по качеству. Закладывайте запас по темпу и по контролю под такие пики, иначе в ноябре придётся выбирать между срывом сроков и приёмкой брака.

Не гонитесь за максимальным CPH в ущерб точности и контролю: на счётчике пара лишних процентов брака на миллионе плат — это десятки тысяч возвратов. Выход годных важнее сырой скорости.

5. Точность монтажа и выход годных при мелких компонентах

Современные платы счётчиков давно перешагнули рубеж 0402. В обвязке модуля связи и в измерительном тракте всё чаще встречаются 0201-резисторы и MLCC номиналом 0201/0402, а шаг выводов QFN и некоторых датчиков доходит до 0,3–0,4 мм. Для такого SMT для умных счетчиков точность установки — не красивая цифра в паспорте, а условие жизни.

Почему 0,3 мм критичен? При шаге 0,3 мм между центрами выводов всего 300 мкм, ширина самого вывода — около 150 мкм, а зазор между соседними контактными площадками — порядка 150 мкм. Если установщик «промахнётся» хотя бы на 75 мкм, вывод ляжет на стык двух площадок — и после оплавления получим закорот или непропай. Поэтому повторяемость (repeatability) установщика должна быть в районе ±25 мкм, а лучше ±15 мкм на 3 сигма при работе с мелкими корпусами.

Отдельный риск — «смещение при пайке» (tombstoning) на 0201/0402. Лёгкий компонент при несимметричном нагреве или перекосе пасты встаёт на торец, обрывая контакт. Лечится совмещением: правильная апертура трафарета, симметричный профиль нагрева и контроль дозы пасты (SPI). Ещё один риск — «подушка» (head-in-pillow) под BGA/QFN: шарик не схватился с площадкой из-за окисления или перегрева. Без рентгена этот дефект визуально не виден.

На выход годных влияет и качество подачи компонентов. Если питатели (feeders) «дёргают» ленту, 0201 может подаваться криво, и камера это должна отбраковывать до установки. Поэтому при выборе установщика смотрим не только на заявленную точность, но и на тип питателей, на наличие функции «pre-pick alignment» и на качество оптики. Для надёжности, близкой к автомобильной (счётчик тоже работает годами в жёстких условиях), полезно изучить, как строятся линии под автоэлектронику в России: там самые жёсткие требования к Cpk процесса и к отслеживаемости дефектов, и этот опыт напрямую переносится на приборы учёта.

Целевые ориентиры по процессу:

13.4 Чувствительность компонентов к влаге

Ещё один риск при мелких корпусах — «popcorn-эффект». BGA-модули связи и некоторые QFN чувствительны к влаге (MSL по IPC/J-STD-020): если вскрытую ленту хранили долго, при пайке внутри корпуса вскипает влага и крышка модуля трескается. На счётчике это означает потерю связи через месяц эксплуатации. Поэтому на серийном участке нужен контроль вскрытия лент, сушка компонентов и соблюдение сроков — установщик тут не поможет, дисциплина хранения и логистики решает.

Не забываем про fiducials — посадочные метки на плате. Для счётчика с мелкими корпусами и модулем связи камера установщика должна привязываться к глобальным и локальным фидуциалам, иначе даже при идеальной программе плата встанет с систематическим смещением из-за усадки материала или неточности сверловки. Хорошая линия считывает метки автоматически и компенсирует перекос — это база для повторяемости ±25 мкм. Без меток даже дорогой станок будет «плыть» от платы к плате.

13.5 Электроконтроль собранной платы

Помимо оптики и рентгена, на счётчиках часто ставят ICT (in-circuit test) или летучий пробник (flying probe): они прозванивают цепи, ищут обрывы и короткие замыкания до того, как плата уйдёт на прошивку и калибровку. Для счётчика это критично — выявить замыкание в измерительном тракте на стадии «голой» платы дешевле, чем после установки ЖК-индикатора и корпуса. ICT требует колодца (fixture) под конкретную плату, поэтому закладывайте его на этапе проектирования тестовых площадок, а не постфактум, когда топология уже отдана в производство.

И про доработку брака отдельно. Когда AOI или рентген находит непропай под BGA, счётчик обычно не выбрасывают, а пытаются «подпаять» — но это требует локального нагрева снизу (bottom-side reheating) и снова рентген-контроля. На счётчиках с LGA-модулем такая доработка почти невозможна: доступа к площадкам нет. Поэтому проще вложиться в профилактику (SPI + профиль), чем в ремонт на финише. Ремонтопригодность закладывают на этапе проектирования платы, а не линии.

Коротко: точность — это не про «дорогой станок», а про связку принтер + установщик + печь + контроль. Вырвать один узел и ждать чуда не получится.

6. Контроль качества: SPI, AOI и рентген для BGA-модулей

На счётчике экономить на контроле — плохая идея. Здесь три уровня проверки, и каждый закрывает свой класс дефектов.

SPI (Solder Paste Inspection) ставят сразу после принтера пасты. Он меряет объём, высоту и форму нанесённой пасты под каждым выводом. Если под QFN залито мало — после оплавления будет непропай; много — закорот. SPI отбраковывает плату ещё до установки компонентов, что кратно дешевле, чем ловить брак на финише. Для серии счётчиков SPI почти обязателен: номенклатура мелких корпусов велика, и «слепая» печать даст разброс.

AOI (Automated Optical Inspection) — оптический контроль после оплавления. Камера сканирует плату, сверяет геометрию пайки с эталоном, ищет перекосы, недоливы, пустоты, инородные тела, обратную полярность. На счётчике AOI хорошо ловит смещения чип-компонентов и криво вставшие QFN, видимые снаружи. Но AOI «слеп» к тому, что под корпусом: под BGA и LGA-модулем связи он ничего не увидит.

Рентген (X-ray, 2D/3D CT) — единственный способ заглянуть под BGA/LGA. Модуль связи NB-IoT или PLC часто именно такой, и именно там кроются «head-in-pillow», пустоты (voids) и смещения шариков. Для серийного выпуска счётчиков рентген обычно ставят выборочно (на первых платах партии и периодически), а для ответственных заказов — сплошным. Пустотность под BGA нормируют (например, не более 25–30% по IPC), иначе соединение деградирует от термоциклов.

Логика простая: SPI ловит причину, AOI — следствие на поверхности, рентген — скрытые дефекты модуля. Пропустите хоть один уровень — и брак уйдёт к заказчику.

Стоит уточнить про эволюцию самих методов. Плоский 2D-AOI хорош на чип-компонентах, но всё чаще ставят 3D-AOI, который меряет высоту пайки и объём припоя, а не только цвет и геометрию в проекции. Для счётчика это важно: 3D лучше видит «недолив» под QFN и ложные пайки. Рентген тоже развивается — от простого 2D-снимка к 3D-томографии (CT), где можно послойно «разрезать» BGA и увидеть пустоты внутри шарика, а не только силуэт. Для ответственных заказов счётчиков с PLC-модемом 3D-рентген оправдан, хотя и дорог: одна серия возвратов из-за скрытого брака модуля обойдётся дороже самого прибора контроля.

Контроль тем и хорош, что даёт обратную связь. Данные SPI по переливам пасты должны уходить оператору принтера — если Cpk падает, он подстраивает апертуры или скорость ракеля ещё до массового брака. AOI подсвечивает систематику (например, один и тот же вывод QFN постоянно смещён) — и инженер понимает, что дело в питателе, а не в печи. Без такой петли обратной связи линия превращается в «чёрный ящик», который выплёвывает то годное, то брак без объяснений.

Добавлю по стандартам: критерии годности пайки берём из IPC-A-610 (класс 2 для большинства счётчиков, класс 3 — для особо ответственных узлов), а приёмку модулей и пустотность — по IPC-7095 для BGA. Без этой базы спорить с ОТК нечем.

Не забываем и про людей: AOI и рентген требуют квалифицированного оператора, который понимает разницу между реальным дефектом и артефактом съёмки. На счётчике ложные срабатывания дороги — перепроверка каждой платы съест производительность, а пропуск дефекта ударит по возвратам. Поэтому бюджет линии включает и обучение, и время на «обучение» самой системы контроля на первых партиях, пока база эталонов не наполнится реальными примерами допустимых отклонений.

7. Паста, температурный профиль и бессвинцовая пайка (RoHS/ГОСТ)

Счётчики для российского и евразийского рынка собирают, как правило, бессвинцовыми материалами — требования RoHS и соответствующие технические регламенты ЕАЭС это диктуют. Значит, паяем сплавом SAC305 (олово–серебро–медь) с температурой плавления около 217 °C — заметно выше, чем у старого свинцового SnPb (183 °C). И тут начинаются нюансы профиля.

13.6 Трафарет и апертуры под счётчик

Качество пайки на счётчике на 50% определяется не печью, а трафаретом. Для QFN и BGA-модулей связи апертуры часто делают не круглыми, а в виде «окон» с оптимизированным соотношением площади — чтобы под тепловую площадку центра ушло достаточно пасты, но без перелива на соседние выводы. Для 0201/0402 апертуры, наоборот, сужают, иначе паста растечётся и даст закорот. Толщину фольги трафарета (обычно 0,1–0,12 мм) выбирают по самому мелкому шагу платы. Правильно спроектированный трафарет в связке с SPI — это половина успеха в борьбе за выход годных, и экономить на нём при серийном выпуске счётчиков мы не советуем.

Типичный профиль бессвинцовой пайки: преднагрев (soak) до 150–180 °C, потом резкий рост к пику 240–250 °C (не выше потолка, который допускает самый чувствительный компонент), выдержка в жидкой фазе 30–60 секунд, и плавное охлаждение. На плате счётчика «капризные» элементы — ЖК-индикатор (поляризационная плёнка мутнеет от перегрева), некоторые MLCC и пластиковые разъёмы. Если заложить пик 260 °C, индикатор может помутнеть, а корпус разъёма — повести. Поэтому профиль согласовывают под самую слабую деталь.

Выбор пасты зависит и от скорости линии. На высоких темпах нужна паста с широким окном процесса (большой зазор между началом плавления и деградацией флюса), чтобы при колебаниях скорости конвейера не «сваривать» флюс раньше времени. Для счётчиков с азотной печью берут пасты, рассчитанные на азот — они дают меньше шлама и чище пайку под BGA.

Хранение и регламент тоже важны: паста — холодная цепь, трафарет чистим по графику, оборот лотка ограничен. Пренебрежёте — получите комки в дозе и пропуски. И не забываем про мойку плат: остатки флюса на измерительном тракте счётчика могут дать утечки и дрейф показаний. Либо берём пасту с оборотоспособными (no-clean) остатками, либо ставим участок отмывки.

Про азот в печи отдельный разговор. На счётчиках с BGA-модулями связи азотная среда заметно снижает окисление и уменьшает пустотность (voids) под шариками — а пустоты, как помним, это риск деградации контакта от термоциклов. Цена вопроса — дорогая печь и расход азота, но на ответственных заказах оно окупается стабильностью. Альтернатива — вакуумная зона в конце оплавления, которая «выдавливает» пузыри из-под BGA. Что выбрать, зависит от допустимой нормы пустотности по IPC-7095 и от бюджета линии. На старте часто обходятся обычной печью с честным контролем профиля, а азот добавляют, когда растёт доля BGA-модулей в номенклатуре.

Про хранение пасты отдельно. Её держат в холодильнике при +2…+10 °C, а перед использованием выдерживают до комнатной температуры, иначе конденсат попадёт в дозу и даст пустоты при пайке. На счётчиковой линии, где паста расходуется постоянно, удобен автомат выдачи с контролем времени «разморозки» — это мелочь, но она напрямую влияет на Cpk нанесения. Пренебрежёте логистикой холода, и стабильность процесса поплывёт именно на той партии, которую собирали в спешке перед отгрузкой, когда нормально выдержать пасту некогда.

По документации ориентируемся на ГОСТ (в части общих требований к ЭА), на IPC (J-STD-020 для чувствительности компонентов к влаге, J-STD-005 для пасты) и на техрегламенты ЕАЭС по RoHS. Наличие процесса бессвинцовой пайки с задокументированным и воспроизводимым профилем — аргумент и для сертификации, и для претензий ОТК заказчика.

8. EAC и требования к производству приборов учёта в РФ

Счётчик — это средство измерения, и в России он подпадает под особый надзор. Помимо типового подтверждения соответствия техрегламентам ЕАЭС (маркировка EAC), приборы учёта электроэнергии проходят утверждение типа средств измерений (ФГИС «Аршин», Росстандарт) и вносятся в Госреестр. Это значит, что метрологические характеристики и стабильность сборки напрямую влияют на то, допустят ли прибор к эксплуатации.

Что это требует от производства? В первую очередь — прослеживаемости. Каждая плата должна «знать», на какой линии, с какими настройками печи и под каким контролем она собрана. Логи SPI/AOI, серийники модулей связи, партии пасты — всё это данные, которые могут запросить при аудите. Линия должна уметь писать эти данные в MES или хотя бы в локальный лог станков.

Электромагнитная совместимость (ЭМС) и безопасность — отдельные испытания. Счётчик ставят в реальную сеть с помехами, и плохая пайка модуля связи или наводки от неэкранированного участка могут провалить тесты по ГОСТ Р (серия на ЭМС) и по техрегламенту «О безопасности низковольтного оборудования». Качество монтажа здесь — не только про «работает/не работает», а про прохождение сертификационных лабораторий.

Климатика тоже в счёт. Счётчики сертифицируют на широкий диапазон температур (например, −40…+70 °C) и влажность. Значит, паяные соединения должны держать термоциклы без растрескивания — отсюда требование к минимуму пустот в BGA и к нормальному Cpk процесса. Заявлять EAC и утверждение типа на продукт, собранный «на коленке», без документированного процесса, — путь к снятию с реестра.

Конкретно по России счётчики попадают под технический регламент ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 по ЭМС, а как средства измерений — под ФЗ-102 и правила утверждения типа. Это значит, что дефект монтажа, невидимый глазу, может провалить сертификацию всей модели. Поэтому производитель закладывает в линию не только оборудование, но и регламенты приёмо-сдаточных испытаний, которые подтверждают, что процесс стабилен партия за партией, а не только на демонстрационном образце.

Практический чек по документации производства:

Кроме бумаг, есть и физическая стыковка: линия SMT должна логически продолжаться участком калибровки и поверки. Счётчик после сборки нужно прошить, откалибровать по эталону и проверить на климат-камере. Если монтажная линия не согласована с этим участком по пропускной способности, готовые платы лягут в очередь на калибровку, и дорогой установщик простаивает. Проектируйте участки совместно, а не по отдельности — это вопрос общей производительности цеха, а не только монтажа.

Маркировка тоже под надзором. На корпус счётчика наносят знак EAC, номер Госреестра и серийный номер, который потом «вязывается» с данными монтажной линии. Если на плате стоит лазерная или струйная маркировка, убедитесь, что она не конфликтует с компонентами — лазер не должен «бить» по чувствительным к нагреву деталям. Связка «серийник платы — логи линии — номер в Госреестре» и есть та самая прослеживаемость, которую проверяет Росстандарт при инспекциях.

Короткий вывод: линия для счётчиков в РФ — это не только железо, но и «бумажный» контур вокруг него. Закладывайте работу с данными сразу, иначе сертификация превратится в аврал.

9. Локализация производства счётчиков в России и импортозамещение

Последние годы тема локализации в РФ перешла из деклараций в жёсткие требования тендеров и госпрограмм. Заказчики — энергосбытовые компании, сетевики, ЖКХ — всё чаще ставят условие: прибор должен быть собран в России из локализованных или проверенных компонентов. Это меняет и логику выбора линии.

Во-первых, растёт спрос на независимость от зарубежных поставщиков оборудования. Цех хочет станки, по которым есть сервис в РФ/ЕАЭС, запчасти на складе и инженеры, приезжающие не через три месяца, а за дни. Во-вторых, локализация компонентной базы: отечественные MCU, резисторы, конденсаторы, корпуса. Они зачастую имеют иную геометрию выводов и допуски, чем привычные западные аналоги, и линия должна гибко подстраиваться под номенклатуру — иначе переналадка съест всю выгоду.

Импортозамещение в счётчиках идёт по двум трекам. Один — сборка из готовых модулей (берём отечественный измерительный ASIC, ставим его на свою плату). Другой — полный цикл, включая корпуса и пассивы. Для обоих нужна универсальная SMT-линия, способная работать с широким спектром корпусов и с менее стабильными по геометрии деталями. Здесь опять важны точность установщика и качество контроля: чем «гуще» допуски компонентов, тем жёстче должен быть процесс.

На практике локализация счётчиков в РФ уже идёт на уровне отечественных измерительных микроконтроллеров и ASIC, которые серийно выпускаются российскими фабами. Их корпуса (часто QFN/LQFP отечественной упаковки) могут отличаться геометрией выводов от западных аналогов, и программа установщика под них пишется заново. Это ещё один аргумент в пользу гибкой линии и качественной оптики: перенастройка под «родные» компоненты должна занимать часы, а не дни, иначе выпуск встанет при смене поставщика кристалла или при переходе на новую ревизию платы.

Российские и азиатские аналоги пассивов нередко имеют более широкий разброс по геометрии выводов и по герметичности ленты, чем привычные западные бренды. Для линии это означает повышенную нагрузку на систему технического зрения установщика: она должна распознавать корпус по фактическому центру, а не по идеальной модели. Закладывайте запас по точности и по качеству оптики, иначе на локализованной номенклатуре выход годных просядет. То же касается отечественных корпусов микросхем — их посадочные места могут отличаться от западных даташитов, и программу установки придётся дорабатывать по месту.

Тендеры энергосбытовых компаний и региональные программы всё чаще прописывают не просто «сделано в России», а конкретный процент локализации передела и даже глубину переработки компонентов. Это заставляет производителя счётчиков не только собирать плату в РФ, но и вести учёт происхождения каждого узла. Линия в такой схеме — лишь один из элементов доказательной базы, и её прослеживаемость (логи, серийники, партии) напрямую работает на баллы локализации при подаче заявки.

Отмечу и влияние санкционных ограничений на ПО станков: предпочтительны решения с открытым форматом данных и локальной поддержкой, чтобы обновление прошивки или смена поставщика компонентов не блокировали производство. Это отдельный критерий при выборе вендора, на который часто смотрят слишком поздно.

Параллельный импорт и альтернативные каналы поставки компонентов добавляют ещё один слой сложности. Один и тот же корпус может прийти от разных фактических производителей с разным качеством ленты и влагозащиты. Линия должна быть готова к тому, что «вчерашний» компонент в текущей поставке заменяется аналогом, и программа установки адаптируется без остановки серии. Здесь опять выигрывает комплексный подход с единым поставщиком и наладкой, а не разрозненная закупка станков, где каждый вендор «умывает руки».

И ещё один практический момент локализации: когда вы собираете счётчики в РФ, вы несёте ответственность за весь цикл, включая упаковку, маркировку и метрологию. Линия должна легко интегрироваться с участком калибровки и прошивки — иначе «бутылочным горлышком» станет не монтаж, а финишная настройка.

10. Комплексные решения I.C.T: что предлагает поставщик

Когда речь заходит о запуске производства счётчиков «с нуля», отдельные станки покупать невыгодно: теряется стыковка, гарантия и единая точка ответственности. Компания I.C.T (Intelligent Comprehensive Technology, на рынке с 2012 года, собственные заводы) строит именно комплексные SMT-линии «под ключ» — от принтера пасты до печи, конвейеров, контроля и участка DIP, с единым сервисом и сертификацией EAC для поставок в РФ и ЕАЭС.

Что это даёт применительно к счётчикам? Во-первых, сбалансированную компоновку: поставщик подбирает темп принтера, установщика и печи под вашу программу выпуска, а не продаёт самое дорогое. Во-вторых, единую зону ответственности по качеству и наладке — удобно, когда линия должна выдавать Cpk и логи для сертификации. В-третьих, локальную поддержку: инженеры I.C.T работают с заказчиками в России и ЕАЭС, что критично в свете требований к сервису из раздела про локализацию.

Профиль счётчика пересекается с другими направлениями, и полезно смотреть на соседние решения:

• Для смежной промышленной электроники — контроллеров, датчиков, блоков управления — используется во многом та же база узлов и та же логика контроля качества.

• Под высокоскоростную гибкую линию для EMS счётчики хорошо ложатся, если вы собираете их как контрактник под разные бренды и часто меняете заказы.

• Требования к надёжности и отслеживаемости близки к автоэлектронике, где процессный контроль и Cpk — база, а не опция.

• А участок выводного монтажа счётчика (реле, трансформаторы, клеммы) строится по той же схеме, что и DIP-линия для блоков питания и промышленной автоматики.

Если нужны конкретные примеры реализованных проектов — от компоновки под заданный тираж до интеграции с MES и участком калибровки — их каталог и кейсы можно посмотреть в разделе проектов поставщика. Там же видно, как одна и та же база узлов масштабируется от опытной линии до серийного цеха на миллионы плат.

Отдельно про запуск: поставка «под ключ» включает не только железо, но и шеф-монтаж, пусконаладку и обучение персонала под конкретную плату счётчика. Для заказчика в РФ это снимает риск «купили станки, а настроить некому» — инженеры выводят линию на нужный Cpk и передают регламенты. Без этого даже идеальное оборудование первые месяцы будет давать брак на переналадках, пока наладчики набивают руку на реальных платах.

Сервисная модель тоже решает. Для цеха счётчиков простой линии на неделю — это срыв тендерных обязательств. Поэтому в контракте прописывают SLA: время реакции инженера, наличие расходников и критичных запчастей (питатели, нагреватели печи, камеры) на складе в РФ. Поставщик комплекса обычно берёт на себя и эту часть — но детали SLA стоит обсуждать до подписания, а не когда станок уже встал посреди ночной смены и горит план отгрузки.

Резюмирую по поставщику: для приборов учёта важна не «коробка со станком», а комплекс с сервисом, сертификацией и документированным процессом. I.C.T как раз позиционирует себя на этом — собственные заводы, опыт с 2012 года, EAC и поддержка в регионе.

11. Чек-лист выбора SMT-линии под счётчики

Сведём всё сказанное выше в рабочий чек-лист. Идите по пунктам сверху вниз — если на каком-то ответа нет, вернитесь к соответствующему разделу.

• Разбор платы. Сколько SMD- и сколько THT-компонентов? Есть ли BGA/LGA-модуль связи? Какой самый мелкий корпус (0201/0402, QFN 0,3 мм)? От этого зависит состав и точность линии.

• Темп. Посчитайте годовую программу. Нужен ли второй установщик или дубль линий для миллионных тиражей? Сбалансируйте принтер, установщик и печь.

• Точность и процесс. Установщик с повторяемостью ±25 мкм (3σ) под мелкие корпуса, принтер с опцией SPI, печь с 7–10 зонами под термочувствительные детали.

• Контроль. SPI после принтера, AOI после печи, рентген под BGA-модуль (выборочно или сплошь — по ответственности). Критерии по IPC-A-610 / IPC-7095.

• Пайка. Бессвинцовый процесс (SAC305), задокументированный профиль под самый слабый компонент (ЖК, разъёмы), учёт RoHS и ГОСТ.

• Сертификация. Прослеживаемость (логи станков/MES), протоколы контроля, утверждение типа в Госреестре, прохождение ЭМС/безопасности.

• Локализация. Сервис и запчасти в РФ/ЕАЭС, гибкость под отечественные компоненты, открытый формат данных ПО.

• Поставщик. Единая ответственность за комплекс (принтер + установщик + печь + DIP + контроль), наличие EAC, поддержка в России. Рассмотрите комплексное решение с сервисом, а не разрозненные станки.

Для наглядности — пример сбалансированной конфигурации под серийный выпуск порядка 500 тысяч счётчиков в год:

Если коротко: для счётчика берите не «самый быстрый установщик», а сбалансированную линию с жёстким контролем пасты и скрытых паек, с бессвинцовым профилем под чувствительные детали и с документированным процессом под EAC и утверждение типа. Добавьте участок DIP для реле и трансформаторов, заложите сервис в РФ — и линия отработает не только первую партию, но и многолетнюю серию.

Типичные ошибки при выборе линии под счётчик: покупка станков по отдельности у разных вендоров (нет единой гарантии и стыковки), отказ от SPI ради экономии (брак уходит на финиш), игнорирование DIP-участка (реле и трансформаторы всё равно нужно ставить), отсутствие маркировки для прослеживаемости (провал аудита). Любая из них бьёт не по старту, а по серийному выпуску, когда счётчики уже пошли к заказчику тысячами и возврат одной партии перечёркивает маржу всего квартала.

Ещё один практический нюанс — запас по номенклатуре. Счётчики эволюционируют: заказчик просит добавить модуль PLC, потом — поддержку нового протокола АСКУЭ, потом — расширенный ЖК-индикатор. Линия должна безболезненно переварить новую плату с другим набором корпусов. Закладывайте запас по CPH и по числу питательных мест, чтобы очередная ревизия продукта не требовала замены установщика. Это заметно дешевле, чем покупать вторую линию через два года, когда номенклатура уже разъехалась.

По бюджету ориентируйтесь не на минимальную стоимость станков, а на стоимость платы при выходе годных 99% против 95%. На тираже в полмиллиона счётчиков разница в четыре процента брака — это двадцать тысяч доукомплектованных плат и десятки тысяч рублей только на компонентах, не считая простоев ОТК. Контроль и сбалансированная компоновка окупаются быстрее, чем кажется на этапе закупки, особенно с учётом гарантийных обязательств на 16-летний срок службы прибора.

Напоследок практический совет: начните с пилотной конфигурации под вашу реальную плату, прогоните опытную партию с полным контролем (SPI + AOI + рентген по BGA) и только по её результатам масштабируйте темп. Так вы увидите настоящий выход годных и поймёте, где у линии «горлышко», ещё до того, как вложите бюджет в миллионные объёмы.

12. Готовы перейти к реализации линии?

Подбор SMT-линии под конкретную плату счётчика начинается с её разбора: габаритов корпуса, номенклатуры компонентов, шага выводов и планируемого объёма выпуска. Пришлите нам документацию на изделие, и инженеры I.C.T подготовят расчёт состава линии, расставят оборудование по участку и покажут, где закладывать резерв производительности. Ознакомиться с уже готовыми вариантами можно в каталоге типовые SMT-линии I.C.T, а как это выглядит в реальных условиях завода — в разделе примеры реализованных проектов I.C.T.

I.C.T (Intelligent Comprehensive Technology) работает на рынке с 2012 года, располагает собственными производственными площадками и собирает комплексные линии «под ключ» — от загрузчика до контроля и упаковки. Оборудование проходит сертификацию EAC, а сервисная поддержка и поставка запасных частей налажены в России и других странах ЕАЭС, что снимает вопросы с гарантией и сроками обслуживания.

13. Часто задаваемые вопросы

13.7 Какое оборудование нужно для монтажа плат интеллектуальных счётчиков?

Базовый набор складывается из принтера трафаретной печати, установщика компонентов и конвекционной печи оплавления. Для счётчиков с модулями связи и мелкими корпусами добавляют SPI для контроля паяльной пасты и AOI после пайки. Если в плате используются BGA-микросхемы или QFN без видимых контактов, имеет смысл предусмотреть рентген-контроль.

13.8 С какой точностью установщик берёт компоненты счётчиков?

Современные установщики I.C.T держат точность размещения на уровне ±50 мкм при повторяемости, достаточной для корпусов 0402 и QFP с шагом 0,4 мм. Для счётчиков это покрывает подавляющее большинство номенклатуры, включая планарные и выводные элементы. При более плотной компоновке подбирают головку с увеличенным разрешением камеры и подсветкой.

13.9 Нужен ли рентген при производстве умных счётчиков?

Рентген становится необходим, когда плата несёт скрытые пайки — BGA-контроллеры, модули NB-IoT или PLC, корпуса QFN. Визуально и через AOI такие соединения не проверишь, а именно они часто дают отказы в полевых условиях. Для линий с жёсткими требованиями к надёжности рентген-инспекция возвращает себя снижением возвратов.

13.10 Требуется ли сертификация EAC для ввоза линии в Россию?

Да, оборудование для промышленной эксплуатации в ЕАЭС должно соответствовать техническим регламентам, и I.C.T поставляет линии с оформленным декларированием EAC. Это упрощает таможенное оформление и подтверждает безопасность на рабочем месте. Документы передаются заказчику вместе с технической документацией на русском языке.

13.11 Какие сроки поставки и насколько реальна локализация сервиса?

Типовая линия под заказ собирается и отгружается в течение 6–10 недель, срок зависит от состава и наличия узлов на складе. Сервис, гарантийное и постгарантийное обслуживание, а также склад запчастей организованы в России и странах ЕАЭС, поэтому реакция на инциденты не привязана к дальним поставкам из-за рубежа.
