I.C.T-W2
I.C.T
| Количество: | |
|---|---|
| Паяльная машина
Машина волновой пайки I.C.T W-серии — это проверенная и широко зарекомендовавшая себя система волновой пайки PCB для производственных линий DIP и сборочных линий THT. Этот паяльный аппарат SMT DIP Wave сочетает в себе японскую технологию распыления Kuroda, горизонтальный независимый нагрев и интеллектуальную энергосберегающую конструкцию, обеспечивающую идеальное смачивание сквозных компонентов с минимальным окислением. Рабочая мощность остается на уровне всего 7 кВт, а дополнительная азотная защита отвечает самым высоким требованиям качества. После многих лет успешной работы на тысячах заводов по всему миру он стал первым выбором для клиентов, создающих эффективные и надежные линии DIP.
| Особенность
Японская форсунка Kuroda с регулируемой площадью распыления и пирамидальным фильтром создает равномерное и экономичное покрытие флюсом в каждом цикле. Цифровой расходомер и клапан стабильного давления сокращают количество отходов и поддерживают чистоту печи — ключевое преимущество паяльной машины SMT DIP на высокопроизводительных линиях DIP.
Независимая защита от перегрева сторонних производителей, а также управление с обратной связью ПЛК+ПИД обеспечивают множество барьеров безопасности. Мониторинг в реальном времени и мгновенная аварийная остановка защищают операторов и всю систему пайки волной PCB в течение 24 часов работы.
Горизонтальные независимые зоны нагрева с закрытым трактом горячего воздуха и выпрямляющими пластинами обеспечивают идеально равномерную температуру по всей плите. Время прогрева составляет всего около 15 минут, а нормальное энергопотребление остается на уровне 7 кВт – самый эффективный нагрев среди аналогичных паяльных машин DIP-волны.
| Список оборудования DIP-линии
| Модель | W4 | W3 | П2 |
| Размер: (мм) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Вес (кг) | Около 1500 кг | Около 1200 кг | Около 790 кг |
| Источник питания | 3П5Вт, 380/220В 50Гц | 3П5Вт, 380/220В 50Гц | 3П5Вт, 380/220В 50Гц |
| Стартовая мощность | 32кВт | 24 кВт | 16 кВт |
| Операционная мощность | 12 кВт | 9 кВт | 7 кВт |
| Система управления | ПЛК | ||
| Система распыления | |||
| Метод передачи | Шаговый двигатель | ||
| Давление распыления | 0,25 МПа--0,4 МПа | ||
| люкс поток | 10--100мл/мин | ||
| Диаметр выхлопа | Φ200 мм | ||
| Выхлопная мощность | 25м3/мин | ||
| Система предварительного нагрева | |||
| Режим предварительного нагрева | Горячий воздух | ||
| Режим управления | ПИД + ССР | ||
| Зона предварительного нагрева | 4 | 3 | 2 |
| Длина предварительного нагрева | 1800 мм | 1600 мм | 1200 мм |
| Температура предварительного нагрева. | (Комнатная температура)-250°С | ||
| Время прогрева (мин) | Примерно 15 минут (настройка 150°C) | ||
| конвейер Система | |||
| PCB Размер:ДxШ(мм) | Мин: 80x60 мм; Макс: 400x300 мм | ||
| конвейер скорость | 0-2000 (мм/мин) | ||
| конвейер Высота | 750+/-20 (мм) | ||
| Палец | Двойной крючок (стандартный) | ||
| конвейер контроль ширины | Вручную | ||
| конвейер Угол | 4~7 градусов | ||
| Система пайки | |||
| Стиль припоя | Механический моторный привод | ||
| Материал припоя | Полный титан (стандартный FT) | ||
| Температура ванны для припоя | 300 ° C. | ||
| Емкость паяльной ванны | Бессвинцовый 350 кг | Бессвинцовый 300кг | Бессвинцовый 250 кг. |
| Другой | |||
| Система очистки пальцев | Щетка | ||
| Список оборудования DIP-линии

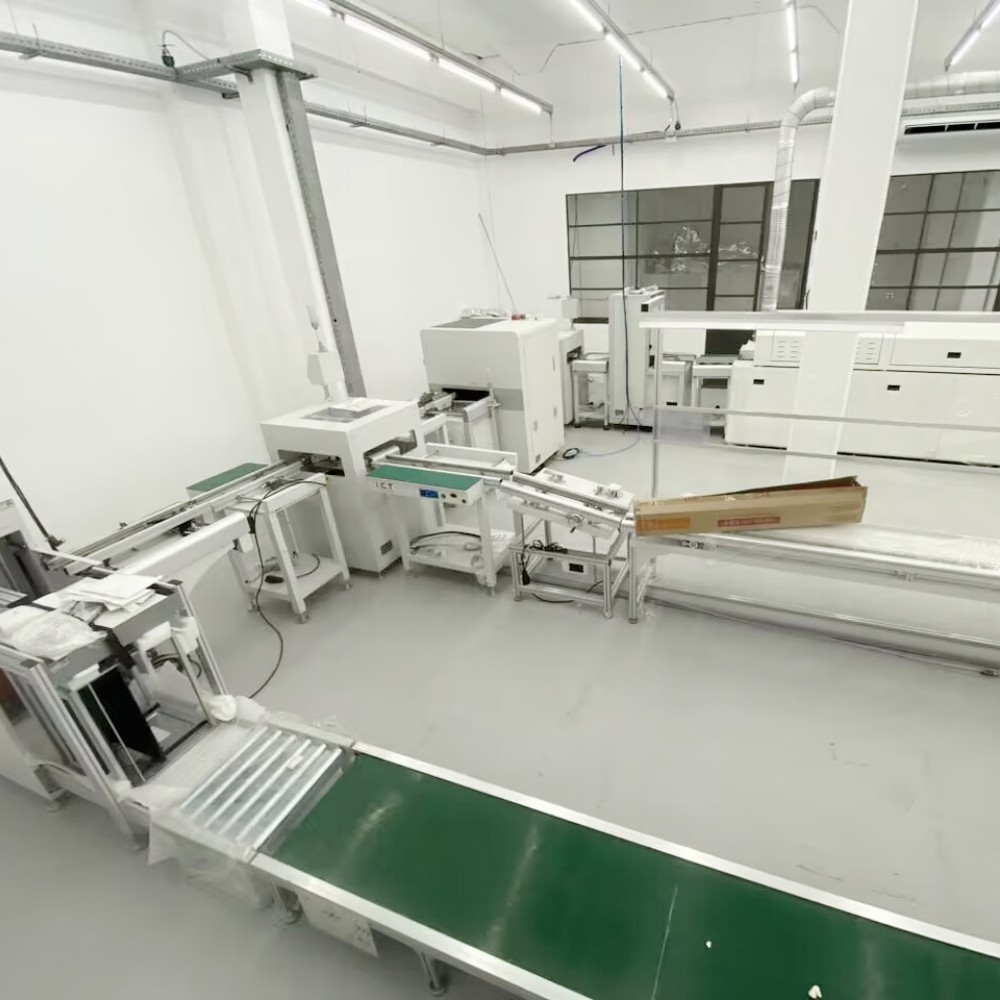

Наша производственная линия DIP предлагает современные инструменты для эффективной и точной сборки PCB. Полностью автоматизированная линия DIP включает в себя линию вставки DIP для точного размещения компонентов, волновой загрузчик для плавного входа PCB, волновой разгрузчик для безопасного выхода и конвейерную линию сборки для окончательных проверок. Эта высококачественная линия по производству DIP PCB обеспечивает стабильную работу, надежную установку THT и экономичную сборку, отвечая разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении комплексных задач.
| Название продукта | Назначение в DIP-линии |
|---|---|
Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Проверяет качество внутренней пайки и скрытые дефекты в компонентах THT. | |
Тестирует электрические характеристики и подключение собранного PCB. | |
Плавно транспортирует PCB через линию DIP для эффективной сборки и проверки. |
| Видео об успехах клиентов

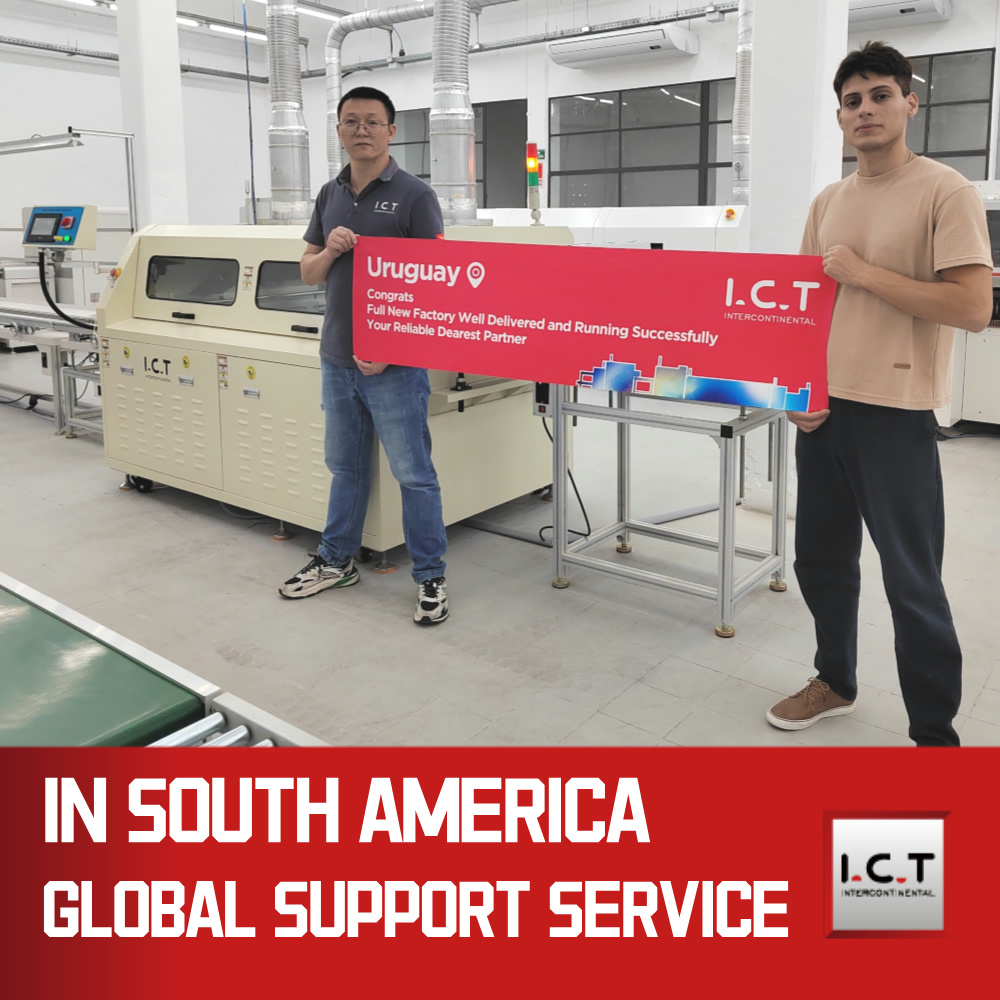

Инженеры I.C.T отправились в Уругвай, чтобы установить и ввести в эксплуатацию станок для пайки волной DIP-серии W для производителя интеллектуальных счетчиков. Заказчик управляет крупносерийной производственной линией DIP и нуждается в стабильной бессвинцовой пайке сложных PCB деталей с крупными деталями. После того, как наша команда завершила настройку и обучение операторов, машина достигла полной скорости, имея рабочую мощность всего 7 кВт и отличное качество соединений. Клиент поделился видео, демонстрирующим бесперебойную работу паяльной машины DIP Wave на сборочной линии THT, высоко оценив низкие затраты на электроэнергию, простоту обслуживания и отличную послепродажную поддержку. Этот проект интеллектуальных счетчиков в Уругвае стал успешным примером для многих линий DIP в Латинской Америке.
| Экспертные услуги и обучение
I.C.T обеспечивает полную поддержку для каждой машины DIP-волновой пайки — от проектирования схемы линии и профессиональной установки до детального обучения операторов и круглосуточного технического обслуживания по всему миру 7×24. Наши опытные инженеры гарантируют, что ваша система пайки волновой пайкой PCB и вся линия THT обеспечат максимальное время безотказной работы и производительность.
| Похвала клиентов
Клиенты по всему миру хвалят нашу машину для пайки волной DIP за ее превосходную стабильность, чрезвычайно низкие эксплуатационные расходы и чистые результаты пайки на сложных платах. Они особенно ценят быстрый глобальный отклик, надежную экспортную упаковку и выдающуюся ценность среди аналогичных машин для пайки волной DIP SMT.
| Сертификаты качества
Каждая машина для пайки волной DIP I.C.T имеет сертификаты CE, CCC, UL, RoHS и ISO9001, а также несколько патентов на изобретения, полностью удовлетворяя самым строгим международным стандартам безопасности и защиты окружающей среды для современных производственных линий DIP.
| О компании и заводе I.C.T
I.C.T — профессиональный поставщик универсальных решений для производственных линий SMT и DIP с более чем 25-летним опытом работы. На нашем заводе площадью 12 000 квадратных метров в Дунгуане работают 89 сотрудников, включая 20 инженеров. Мы разрабатываем и производим все основное оборудование самостоятельно и обслуживаем более 1600 клиентов в 72 странах. Строгий контроль качества и постоянные инновации делают нас самым надежным партнером в области высокопроизводительной системы пайки волной PCB во всем мире.
