I.C.T
PCB Laser Marking
| Количество: | |
|---|---|
| Сплошная маркировка PCB с помощью лазерной технологии

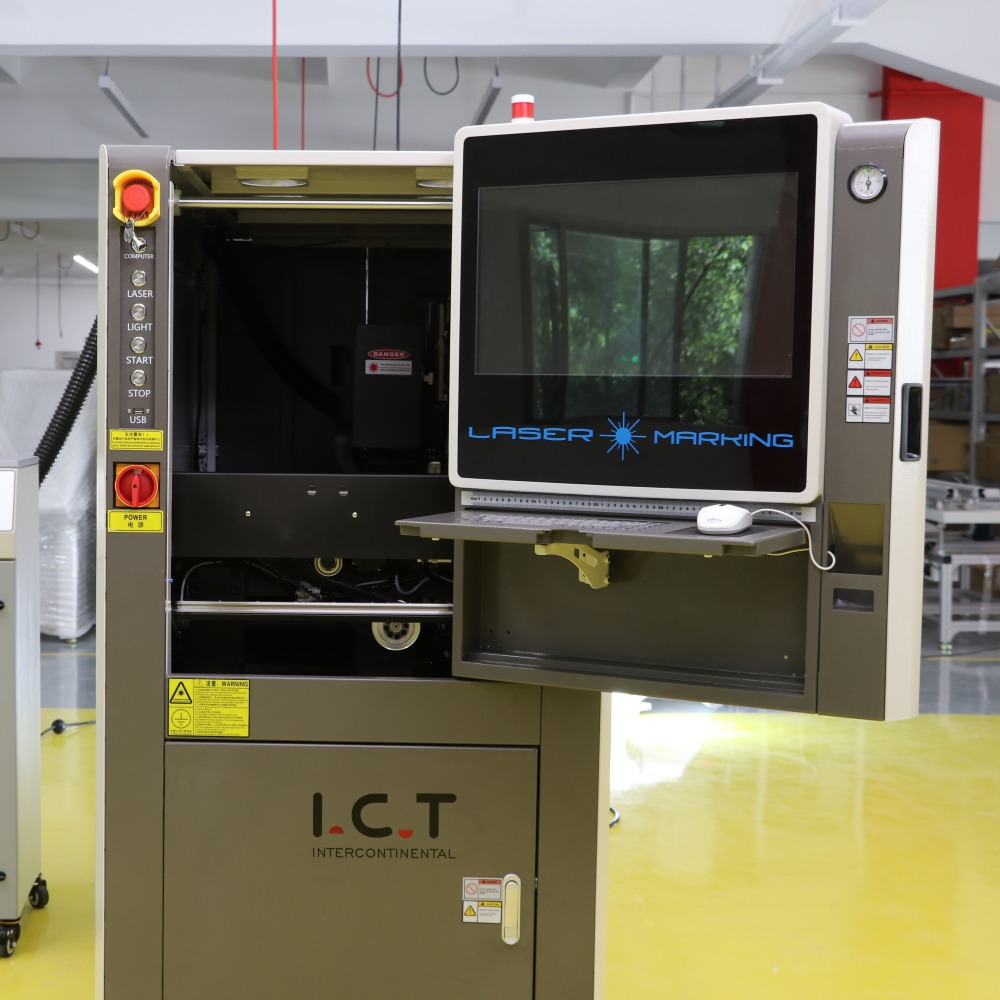

Эта машина для лазерной печати на кружках навсегда маркирует PCB штрих-кодами, QR-кодами, текстом или узорами из мира электроники. Созданный для линий SMT, он легко подключается и отправляет данные в системы MES в режиме реального времени. Четыре модели охватывают платы размером до 510 на 460 мм и обеспечивают высокую точность ±0,05 мм. Выбирайте УФ-лазеры, зеленые, волоконные или CO₂-лазеры в зависимости от того, с каким материалом вы работаете — FR4, металлы, пластики или чувствительные покрытия. Опциональная машина для маркировки волоконным лазером мощностью 30 Вт обеспечивает надежные и долговечные результаты на металлах и следов. Никаких чернил, никаких этикеток, никаких перепечаток по ошибке. Это сокращает расходы, поддерживает чистоту в магазине и соответствует жестким правилам отслеживания продукции на загруженном производстве.
| Особенность
Надежная система вождения
Машина стоит на раме арочного моста с шариковыми винтами и тяжелыми направляющими от надежных производителей, таких как TBI и HIWIN. Два отдельных серводвигателя самостоятельно управляют осями X и Y, обеспечивая плавное и точное перемещение по рабочей зоне. Закрытые цепи бака сгибаются, не цепляясь, а дополнительные профили обеспечивают равномерное движение. Простая пылезащитная крышка блокирует песок и сокращает частоту необходимости чистки или ремонта вещей. Работники интенсивно работающих заводов SMT рассчитывают на эту установку изо дня в день — она сохраняет верность позиции и мало требует взамен в течение длительных смен.
Надежная система маркировки
Выберите лазер — УФ, зеленый, оптоволоконный или CO₂ — который подойдет к изготавливаемым вами доскам. Каждый тип сохраняет ровный луч, служит много лет и фокусируется четко. Фабрика устанавливает фокус перед отправкой, поэтому никаких настроек не требуется; ось Z поднимается сама по себе. Охлаждение соответствует любому лазеру, который вы выберете, сохраняя его прохладным под нагрузкой. Дополнительные формы балок позволяют обрабатывать нестандартные поверхности или узкие места. Изо дня в день эта система без сбоев ставит чистые, читаемые отметки на каждом PCB, даже когда линия работает на полной скорости.
Осторожная транспортировка внутри машины
Встроенный флип переворачивает двусторонние доски без дополнительных действий, когда вам это нужно. Рельсы состоят из секций с антистатическими ремнями, которые предотвращают повреждение деталей статическим электричеством. Прочные синхронные ремни позволяют установить скорость, подходящую для линии. Натяжение остается равномерным благодаря специальным регуляторам, поэтому ремни никогда не проскальзывают и не изнашиваются неравномерно. Шариковые винты и сплошные валы вместе расширяют или сужают направляющие, сохраняя все прямо спереди назад. Ограничители цилиндра точно настраиваются там, где останавливаются доски. Этот путь перемещает PCB мягко и уверенно, без заеданий и царапин.
Простая настройка управления
Все внутри аккуратно проложено и имеет четкую проводку, поэтому проверки и исправления выполняются быстро. Высококачественные серводвигатели и приводы обеспечивают плавность движения и повторяют его каждый раз. Воздух проходит через систему и естественным образом охлаждает детали во время длительных пробегов. Наша собственная плата управления работает стабильно, без проблем и с простым обслуживанием. Отдельный предохранительный выключатель срабатывает в случае сбоя в подаче электроэнергии, что соответствует международным стандартам CE и UL. На реальных заводах это позволяет машине работать без неожиданностей и длительных остановок.
Простое управление оператором
На экране отображаются простые шаги, которые новые люди быстро усваивают. Он использует настоящую Windows и хранит множество файлов заданий, поэтому переключение между продуктами занимает мало времени. Сканирование заполняет весь кадр и сразу показывает макет для упрощения настройки. Камера расположена коаксиально — нет необходимости в отдельной работе по юстировке. Стандартные порты подключаются к MES, а специальные — к специальным системам. Операторы тратят меньше времени на обучение и больше времени на подножки, обеспечивая стабильное движение линии.
| Спецификация
| Параметр | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| Макс PCB размер | 380 × 380 мм | 510 × 450 мм | 510 × 400 мм | 510 × 460 мм |
| Диапазон маркировки | 280 × 380 мм | 460 × 450 мм | 430 × 400 мм | 510 × 460 мм |
| PCB Функция переворота | Да (встроенный флиппер) | Да (встроенный флиппер) | Нет | Нет |
| Размер машины | 835×1488×1566 мм | 974×1528×1616 мм | 1054×1568×1523 мм | 1054×1470×1523 мм |
| Вес машины | 700 кг | 800 кг | 750 кг | 800 кг |
| Точность маркировки | ±0,05 мм (одинаково для всех) | ±0,05 мм (одинаково для всех) | ±0,05 мм (одинаково для всех) | ±0,05 мм (одинаково для всех) |
| PCB Толщина | 0,5–5 мм (одинаково для всех) | 0,5–5 мм (одинаково для всех) | 0,5–5 мм (одинаково для всех) | 0,5–5 мм (одинаково для всех) |
| Скорость маркировки | <7000 мм/с (одинаково для всех) | <7000 мм/с (одинаково для всех) | <7000 мм/с (одинаково для всех) | <7000 мм/с (одинаково для всех) |
| Поддерживаемые типы лазеров | УФ, зеленый, волокно, CO₂ (одинаково для всех) | УФ, зеленый, волокно, CO₂ (одинаково для всех) | УФ, зеленый, волокно, CO₂ (одинаково для всех) | УФ, зеленый, волокно, CO₂ (одинаково для всех) |
| PCB Безопасная высота | Верх <25 мм, Низ <20 мм (одинаково для всех) | Верх <25 мм, Низ <20 мм (одинаково для всех) | Верх <25 мм, Низ <20 мм (одинаково для всех) | Верх <25 мм, Низ <20 мм (одинаково для всех) |
Как выбрать лазер:
УФ-лазер (355 нм) : лучше всего подходит для термочувствительных PCB, паяльной маски FR4, гибких цепей. Холодная маркировка, минимальные повреждения, высокая контрастность.
Зеленый лазер (532 нм) : идеально подходит для пластика, кремниевых пластин, керамики, отражающих покрытий. Превосходное впитывание, ультратонкие следы, низкое тепловое воздействие.
Волоконный лазер (1064 нм) : идеально подходит для металлов, следов меди/алюминия, металлических PCB. Глубокие, постоянные, быстрые, высококонтрастные следы.
CO₂-лазер (10600 нм) : подходит для стандартного FR4, паяльной маски, органических покрытий. Стабильный, хороший контраст, экономичный для жестких досок.
| Полная настройка линии SMT для реального производства
I.C.T объединяет комплексные линии PCBA , которые отлично работают на заводах автомобильной, медицинской и бытовой электроники. Платы поступают чистыми через загрузчики журнала PCB , получают точную пасту из автоматических принтеров, проверенных SPI, извлекают компоненты из россыпей SMT на высокой скорости , паяют в печах Хеллера с равномерными зонами нагрева. AOI рано обнаруживает дефекты, конвейеры без проблем транспортируют доски, очистители смывают остатки флюса для более прочных соединений, а автоматические ящики для клея хорошо удерживают и нагревают материал. Машина для лазерной печати на кружках запускает цепочку с четким отслеживанием. Вся эта установка повышает производительность, устраняет дефекты, снижает затраты и работает надежно, благодаря поддержке I.C.T.
| Пример проекта клиента
I.C.T отправил инженеров за границу для установки и тестирования двух полных линий SMT у североамериканского производителя косметических устройств. Оба прошли заводскую приемку и приступили к чистому производству. На каждой линии работала наша волоконная лазерная маркировочная машина мощностью 30 Вт для нанесения постоянных кодов, а также принтер SMT и SPI, монтажное устройство Panasonic, устройство для оплавления Heller, устройство проверки AOI, конвейеры PCB, очиститель PCBA и автоматический подогреватель паяльной пасты. Наша команда настраивала машины, обучала операторов, настраивала процессы и работала до тех пор, пока все не шло гладко. Теперь заказчик производит стабильные, высококачественные агрегаты с полным отслеживанием и отсутствием задержек.
| Глобальное обслуживание и поддержка обучения
I.C.T берет на себя всю работу — установку на вашем заводе, проверку при запуске и практическое обучение вашей команды. Инженеры показывают, как запускать программы, устранять мелкие проблемы, выполнять ежедневную уборку и поддерживать высокий уровень безотказной работы. Мы настраиваем настройки в соответствии с вашими досками и целями. После запуска быстрые звонки или посещения быстро решают проблемы, а детали остаются готовыми. Эта поддержка позволяет линиям работать сразу же и обеспечивает их надежность в течение многих лет в тяжелых условиях производства.
| Опыт работы с клиентами и операционные преимущества
Люди говорят о наших инженерах — знающих, терпеливых, быстро исправляющих проблемы во время настройки и обучения. Им нравится, как машина размечает чисто и ровно, без проблем проводит линии. Доставка упакована плотно, доставляется в целости и сохранности после длительных поездок. Когда возникают вопросы, ответы приходят быстро и работают. Клиенты доверяют оборудованию и его поддержке, чтобы обеспечить бесперебойность и своевременность производства.
| Стандарты, контроль и производственная дисциплина
Наши машины сертифицированы CE для безопасного использования электроэнергии, RoHS для ограничения вредных материалов и ISO9001 для постоянного контроля качества. Несколько патентов охватывают интеллектуальные разработки в области лазерной работы и SMT обращения. Эти знаки показывают миру, что мы создаем безопасные, чисто работающие, надежные инструменты, которые повсюду соответствуют правилам.
| О компании и заводе I.C.T
I.C.T управляет собственным проектно-строительным цехом в Дунгуане, Китай, площадью 12 000 квадратных метров, в нем работают 89 человек, в штате 20 инженеров. Созданная в 2012 году, она быстро росла и сейчас обслуживает более 1600 клиентов в 72 странах. Каждая машина проходит тщательную проверку от деталей до окончательного испытания, подкрепленную полной системой качества. Мы планируем целые заводы, поставляем оборудование, обучаем команды и настраиваем линии, чтобы клиенты начинали уверенно и стабильно росли.
