I.C.T-SS330/SS430/SS540/SS550
I.C.T
| Количество: | |
|---|---|

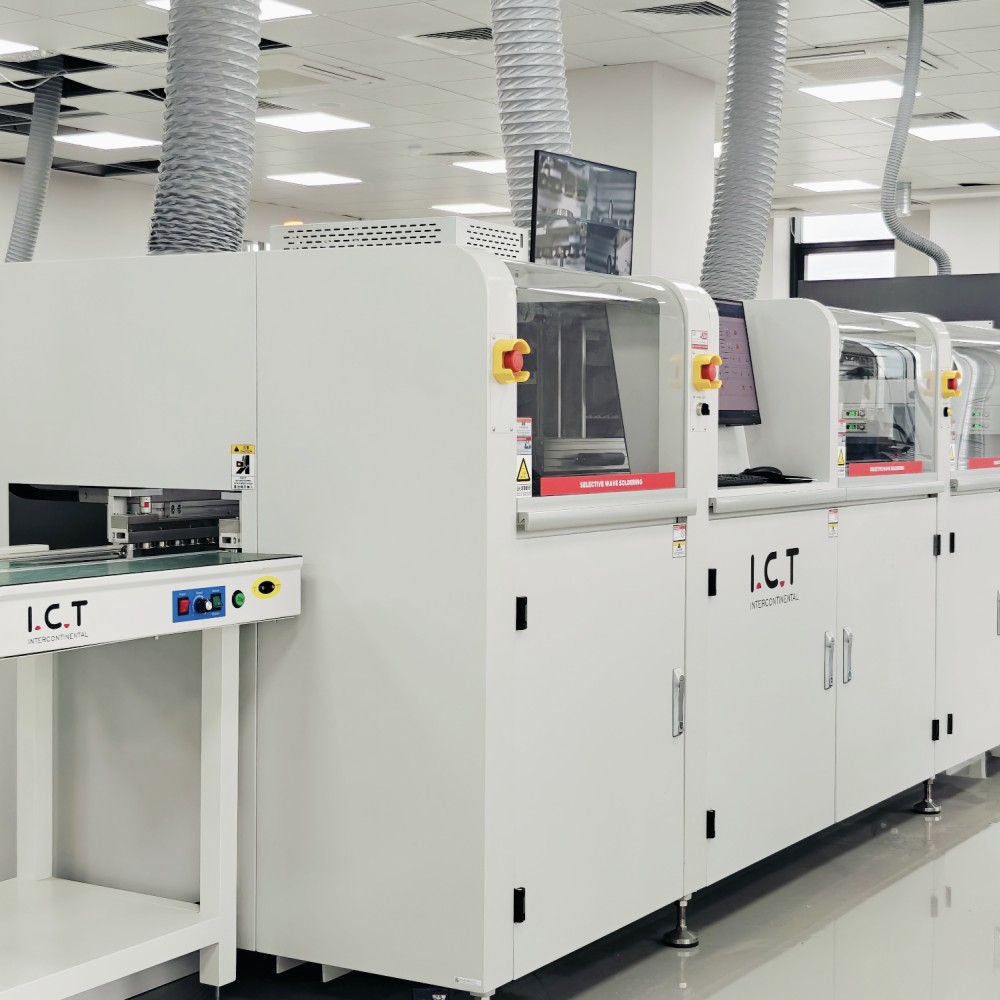

| Обзор машины для селективной пайки волновой пайкой
Машина для селективной волновой пайки I.C.T, разработанная и изготовленная в Китае, представляет собой идеальную машину для автономной волновой пайки Select для гибкого и крупносерийного производства PCBA. PCB остается совершенно неподвижным, в то время как легкая литая алюминиевая платформа, оснащенная сервоприводами Panasonic и прецизионными линейными направляющими, перемещает флюсовые и паяльные головки с бесшумной скоростью и субмиллиметровой точностью. Линейный азотный нагрев обеспечивает зеркальную яркость швов и практически полное отсутствие окалины. Каждый параметр задается и сохраняется в интуитивно понятном интерфейсе Windows, что обеспечивает надежную повторяемость. Автоматическая волновая калибровка, ПЗС-мониторинг в реальном времени, немецкий струйный клапан и титановый резервуар делают эту машину для селективной пайки волновой пайкой идеальным автономным решением, обеспечивающим заоблачную производительность и отсутствие доработок.
| Список оборудования DIP-линии
Немецкий высокочастотный струйный клапан выпускает крошечные однородные точки потока с содержанием твердых частиц менее 10%. Напорный бак и прецизионный расходомер обеспечивают постоянную подачу независимо от уровня в резервуаре. Сопло перемещается по платформе XY с точностью до 0,02 мм. Остатки сбрасываются в выдвижной лоток для мгновенной очистки. Вся пневматика японского производства SMC премиум-класса, датчики расположены прямо на поверхности для быстрой визуальной проверки. Автоматический насос подает флюс без перебоев. Эта система обеспечивает чистое и повторяемое покрытие при каждом цикле работы на машине селективной пайки волновой пайкой.
Полностью регулируемый нижний ИК-порт входит в стандартную комплектацию; верхняя ИК-конвекция или конвекция горячего воздуха опционально. Открытая конструкция максимизирует теплопередачу, а толстая изоляция обеспечивает стабильную температуру. Нагревательные элементы и двигатели премиум-класса от мировых лидеров работают без сбоев в течение многих лет. Все готово по принципу «подключи и работай» — для обслуживания не требуются инструменты. Платы выходят равномерно активированными и без напряжения, идеально готовыми к безупречным соединениям в машине для пайки волновой пайкой Select Offline.
Немецкий электромагнитный насос производит сверхпостоянный пик волны. Введите температуру, поток N2, высоту и автокалибровку прямо с экрана. Титановая кастрюля с внешним чугунным нагревателем быстро нагревается и никогда не протекает. Поточный азот обеспечивает блестящие соединения и практически нулевое образование окалины. ПЗС-матрица в реальном времени записывает 900 часов отслеживаемого видео. Герметичные высокоскоростные оси XYZ, обнаружение лазерных волн и автоматическая очистка сопел позволяют машине для селективной пайки волновой пайкой работать круглосуточно и без сбоев.
Прочные профилированные рельсы и трехсекционный роликовый конвейер перемещают доски плавно и мягко. Боковые и верхние зажимы надежно фиксируют PCBA при каждом шаге. Утолщенные направляющие легко выдерживают нагрузку до 20 кг. Прецизионные приводные модули идеально позиционируют платы от флюса до припоя. Весь транспорт спроектирован для непрерывной работы на автономной машине для пайки волной Select.
ПЛК, сертифицированный CE, и архитектура высокоскоростной шины соответствуют стандартам Индустрии 4.0. Проводка Cat-6 и лучшая в своем классе электроника обеспечивают молниеносную реакцию и полную надежность. Управляемое программирование, автоматическое распознавание сопел, редактирование на основе изображений, просмотр в реальном времени одним щелчком мыши и поддержка нескольких языков упрощают настройку. Полная отслеживаемость обеспечивает строгое качество каждой машины для селективной пайки волновой пайкой.
Режим пошаговых инструкций, автоматическая идентификация дюз, интеллектуальная коррекция изображения, информационные панели в реальном времени и переключение ПЗС-матрицы в режиме реального времени одной кнопкой упрощают работу. Поддерживает китайский, английский, японский, русский и другие языки. Встроенная система MES, Wi-Fi, удаленный доступ, голосовые оповещения и настраиваемая подсветка позволяют операторам полностью контролировать работу автономной паяльной машины Select.
| Спецификация
| Онлайн-селективная волновая паяльная машина | ||||
| Модель | I.C.T СС540 | I.C.T СС550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модульный | Распыление + предварительный нагрев и пайка | Распыление + предварительный нагрев + пайка | Распыление + предварительный нагрев + пайка + пайка | Распыление + предварительный нагрев + пайка + пайка + пайка |
| Система пайки | ||||
| Количество насадок | 1 | 1 | 2 | 3 |
| Количество припоя | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойной горшок (опция) | N/a | Вариант | Вариант | Вариант |
| Мощность паяльного горшка | 2,35 кВт | 2,35 кВт | 4,70 кВт | 7,05 кВт |
| Флюсовая система | ||||
| Резервуар для хранения потока | 1L | 1L | 2L | 2L |
| Поддержка потока | Поток сигнал тревоги, автоматический | |||
| Спрей | Германия Струйный клапан (точечное и линейное распыление) 1 комплект | |||
| Размер сопла распыления | 130 мкм (опция 180 мкм, 210 мкм) | |||
| Скорость распыления | 0 ~ 20 мм/с | |||
| Скорость движения распылительного сопла | 0 ~ 400 мм/с | |||
| Система предварительного нагрева | ||||
| Режим предварительного нагрева | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR | Горячий воздух и IR |
| Район предварительного нагрева | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм | Д500*Ш500мм |
| Зона предварительного нагрева | Верхний горячий воздух: 2, Нижний ИК: 1 | |||
| Нижняя мощность предварительного нагрева | Макс.12 кВт | |||
| Максимальная мощность предварительного нагрева | Макс.6кВт | |||
| Время разогрева | Приблизительно 15 минут (настройка 150 ℃) | |||
| Режим управления | ПК+ПЛК | |||
| Транспортная система | ||||
| PCB Размер (с приспособлением) | 120*60~500*500 мм | |||
| PCB Замена | Онлайн | |||
| PCB Верхний зазор | 120 мм | |||
| Транспортная высота | 900 ± 20 мм | |||
| Транспортная ширина | 60 ~ 500 мм | |||
| Размер: мм | Л1850*В1850*В1480 | Л2560*В1750*Х1480 | Л2560*В1950*Х1480 | Л2600*В1950*Х1480 |
| Масса | Приблизительно: 800 кг | Приблизительно: 1200 кг | Приблизительно: 1300 кг | Приблизительно: 1500 кг |
| Список оборудования DIP-линии
Наша производственная линия DIP предлагает современные инструменты для эффективной и точной сборки PCB. Полностью автоматизированная линия DIP включает в себя линию вставки DIP для точного размещения компонентов, волновой загрузчик для плавного входа PCB, волновой разгрузчик для безопасного выхода и конвейерную линию сборки для окончательных проверок. Эта высококачественная линия по производству DIP PCB обеспечивает стабильную работу, надежную установку THT и экономичную сборку, отвечая разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении комплексных задач.
| Название продукта | Назначение в DIP-линии |
|---|---|
Автоматическая машина для вставки | Автоматически размещает компоненты на PCB с точностью для производственной линии DIP. |
Расплавляет припой, образуя прочные соединения на PCB в процессе вставки THT. | |
Выборочно наносит припой на определенные участки для точной сборки THT. | |
Осматривает паяные соединения и дефекты размещения на DIP в сборе PCB. | |
Проверяет качество внутренней пайки и скрытые дефекты в компонентах THT. | |
Тестирует электрические характеристики и подключение собранного PCB. | |
Плавно транспортирует PCB через линию DIP для эффективной сборки и проверки. |
| Видео об успехах клиентов
Вьетнамский клиент, поставляющий фотокамеры всемирно известного бренда, посетил наш завод, чтобы принять свою новую машину для селективной пайки волновой пайкой. Наши инженеры запускали живые демонстрации на своих реальных досках, обучали свою команду программированию, калибровке и ежедневному уходу, а также позволяли им наблюдать за формой идеальных соединений в реальном времени на CCD-мониторе. Практическое занятие дало им 100% уверенность в быстром и бесперебойном запуске дома и доказало настоящую глобальную поддержку со стороны I.C.T.
| Профессиональное обслуживание и обучение
От установки «под ключ» и ввода в эксплуатацию до технического обслуживания и модернизации на протяжении всего срока службы — I.C.T окажет вам помощь в любой точке планеты. Двадцать преданных своему делу инженеров занимаются компоновкой линий, настройкой процессов и углубленным обучением — на месте или удаленно. Центры запасных частей на разных континентах и круглосуточная служба поддержки обеспечивают бесперебойную работу вашей автономной паяльной машины Select на пике работоспособности год за годом.
| Похвала клиентов
Клиенты в восторге от наших терпеливых, опытных инженеров, которые тщательно обучаются при приемке и запуске. Им нравится, как машина для селективной пайки волновой пайкой прибивает точки флюса, удерживает идеальную высоту волны и устраняет дефекты с помощью чрезвычайно простого управления. Пуленепробиваемая упаковка всегда доставляется в первозданном виде, а удаленное исправление в тот же день и молниеносная поддержка на месте делают I.C.T партнером, о котором они никогда не беспокоятся.
| Отраслевые сертификаты
Каждая машина для селективной пайки волновой пайкой I.C.T сертифицирована CE по безопасности, RoHS по экологическому соответствию, ISO9001 по управлению качеством и множеству патентов на струйные клапаны, насосы и лазерное обнаружение. Эти всемирно признанные знаки доказывают, что вы получаете безопасную, экологичную, инновационную машину для пайки волновой пайкой Select, созданную в соответствии с самыми высокими стандартами.
| О компании и заводе I.C.T
С 2012 года мы быстро развиваемся благодаря собственным исследованиям и разработкам и современному заводу площадью 12 000 м⊃2;. Восемьдесят девять членов команды, в том числе 20 инженеров, и восемь филиалов обслуживают более 1600 клиентов в 72 странах. Строгий контроль и комплексные системы качества обеспечивают каждую машину для селективной пайки волновой пайкой, а настоящие решения «под ключ» — планирование, оборудование, обучение, оптимизация — помогают производителям электроники во всем мире доминировать с помощью машины для автономной волновой пайки Select.
