Т650
I.C.T
SMT Coating Spraying Gluing Machine for PCB LED
| Количество: | |
|---|---|
| I.C.T SMT Лакировочная машина для PCB LED
Машина для поверхностного покрытия I.C.T для светодиодных печатных плат устанавливает эталон простого и эффективного покрытия PCBA в полях LED. Он предлагает простое создание программ и быструю настройку смены строк для достижения наилучших результатов во всех направлениях. Пользователи редактируют любой путь распыления, и основной интерфейс прекрасно отображает его. Беговые дорожки можно зеркально отображать, размещать в массиве и копировать — если вы используете несколько досок, для быстрого удобства отредактируйте одну.
Он автоматически подсчитывает и отображает производственные данные, производительность, рабочее время одного продукта и т. д. Широко используется в приводах, промышленном управлении, LED, автомобильной электронике, связи, приборостроении, бытовой электронике, электронных приборах, военной технике, медицине, машинах для нанесения поверхностного покрытия на печатные платы, отвечает различным потребностям. Как машина для селективного нанесения защитного покрытия, она обеспечивает точную железнодорожную транспортировку.
| Особенность

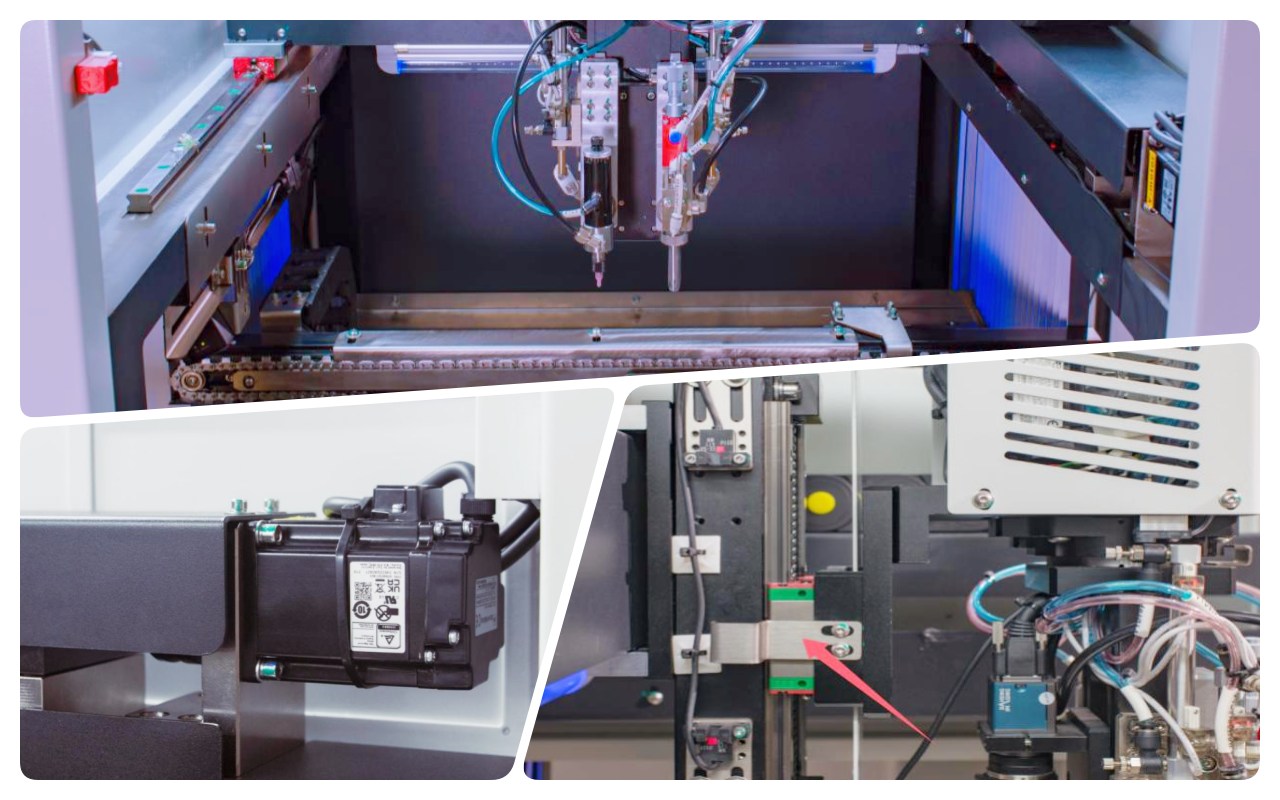

Система передачи
Система передачи в машине для нанесения поверхностного покрытия на светодиодные печатные платы имеет высокопрочную рабочую платформу, обеспечивающую устойчивость машины. Он использует импортные серводвигатели и драйверы. Модуль конструкции серводвигателя + направляющей обеспечивает повторяемость и точность X/Y/Z. Уникальная пылезащитная крышка обеспечивает чистоту винтового стержня и направляющей, что сокращает необходимость технического обслуживания. Гибкая цепь резервуаров аккуратно и красиво организует каждый трубопровод. Это сокращает время простоя, обеспечивает непрерывную работу и снижает затраты. Машина для нанесения покрытий напылением для светодиодов на печатные платы обеспечивает равномерные слои, повышая выход продукции на 15%. Подходит для LED требовательных систем.

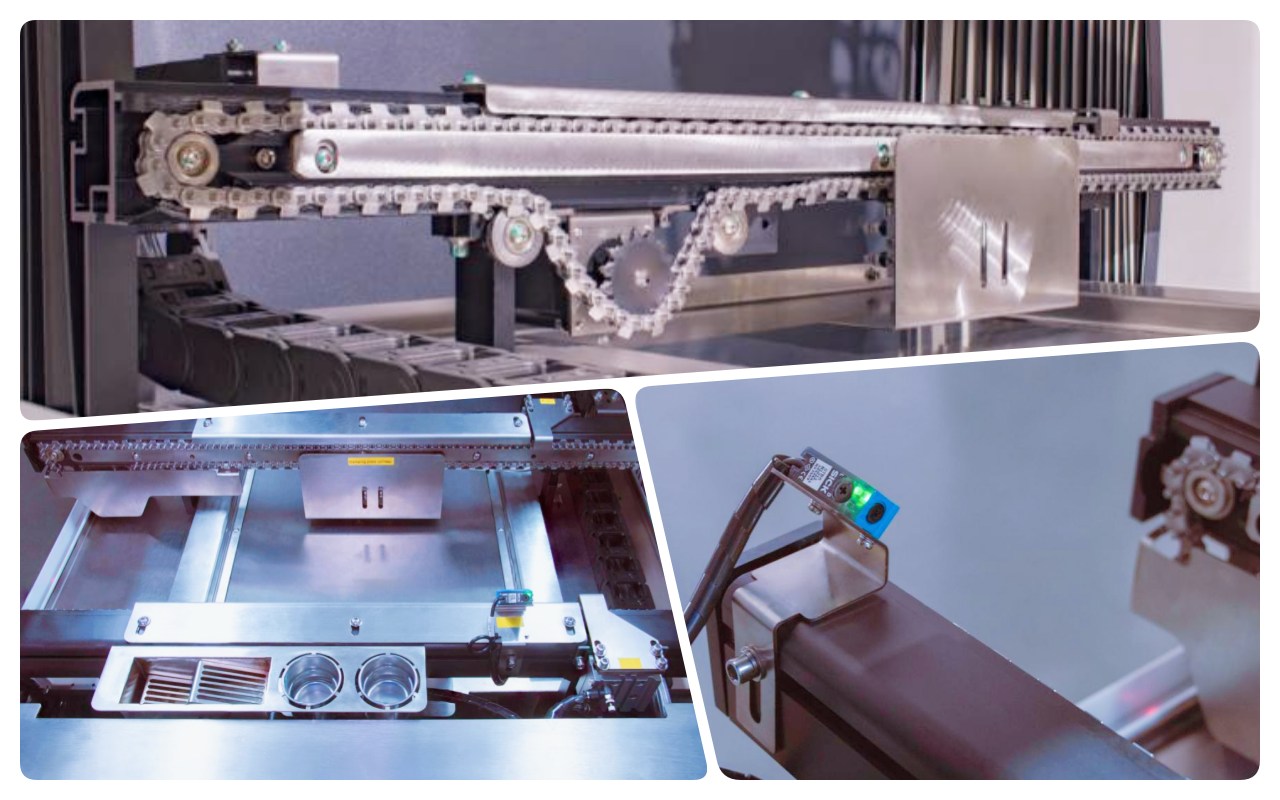

Транспортная система
Транспортная система машины для поверхностного нанесения покрытия на светодиодные печатные платы использует уникальную цепную транспортировку для предотвращения прилипания PCB. Двигатель контролирует скорость и точно останавливается. Зажим цилиндра гарантирует, что PCB не сместится во время работы. Ширина направляющей регулируется полуавтоматически для облегчения входа/выхода. Рельс с цепями и профилями выдерживает тяжелые PCB без деформации. Повышает производительность на 25%, снижает количество дефектов. Интегрируется с загрузчиками/разгрузчиками в машине для селективного нанесения защитного покрытия. Изменения без инструментов и без застреваний для смешанного производства LED. Датчики безопасности гарантируют отсутствие несчастных случаев.
Система покрытия

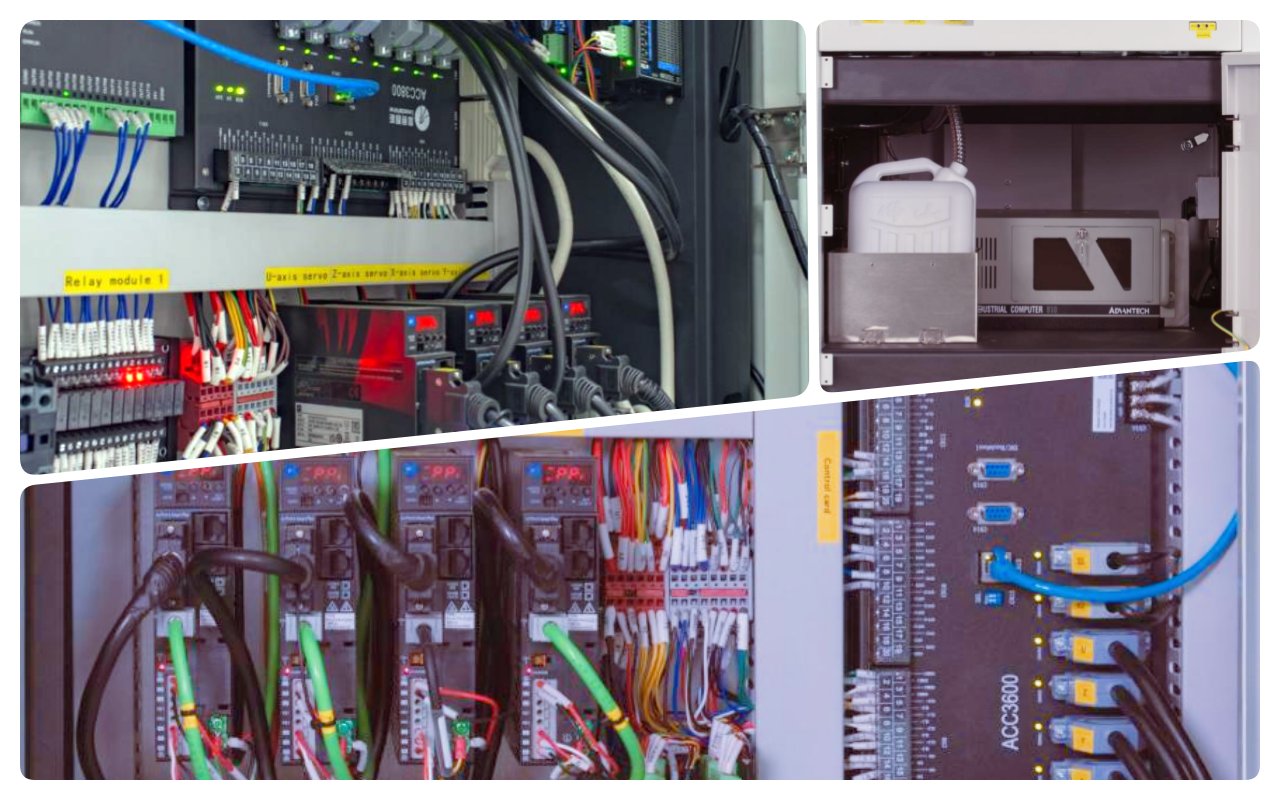

Система управления машиной для поверхностного нанесения покрытия на светодиодные печатные платы имеет разумную компоновку со стандартизированной маркировкой для облегчения проверки и обслуживания. Высокоточные компоненты сервоуправления обеспечивают стабильную работу. В конструкции теплоотвода используется конвекционное охлаждение воздуха. Режим ПК+плата управления значительно повышает стабильность. Мониторинг в режиме реального времени связывает МЧС. Сохраняет погрешность менее 0,5% при работе машины для напыления покрытия для светодиодных печатных плат. Удаленное устранение неполадок экономит время. Координирует лампы/клапаны для защиты IP67. Экономит 20% электроэнергии.
Система управления
Операторская система создает новые программы менее чем за 10 минут и вносит изменения менее чем за две в Windows 10. Дружественное программное обеспечение обучает и показывает пути в реальном времени. CCD Vision добавляется в качестве опции. Платформа настраивается под всех пользователей. Это упрощает ежедневное использование машины для нанесения покрытий PCB.

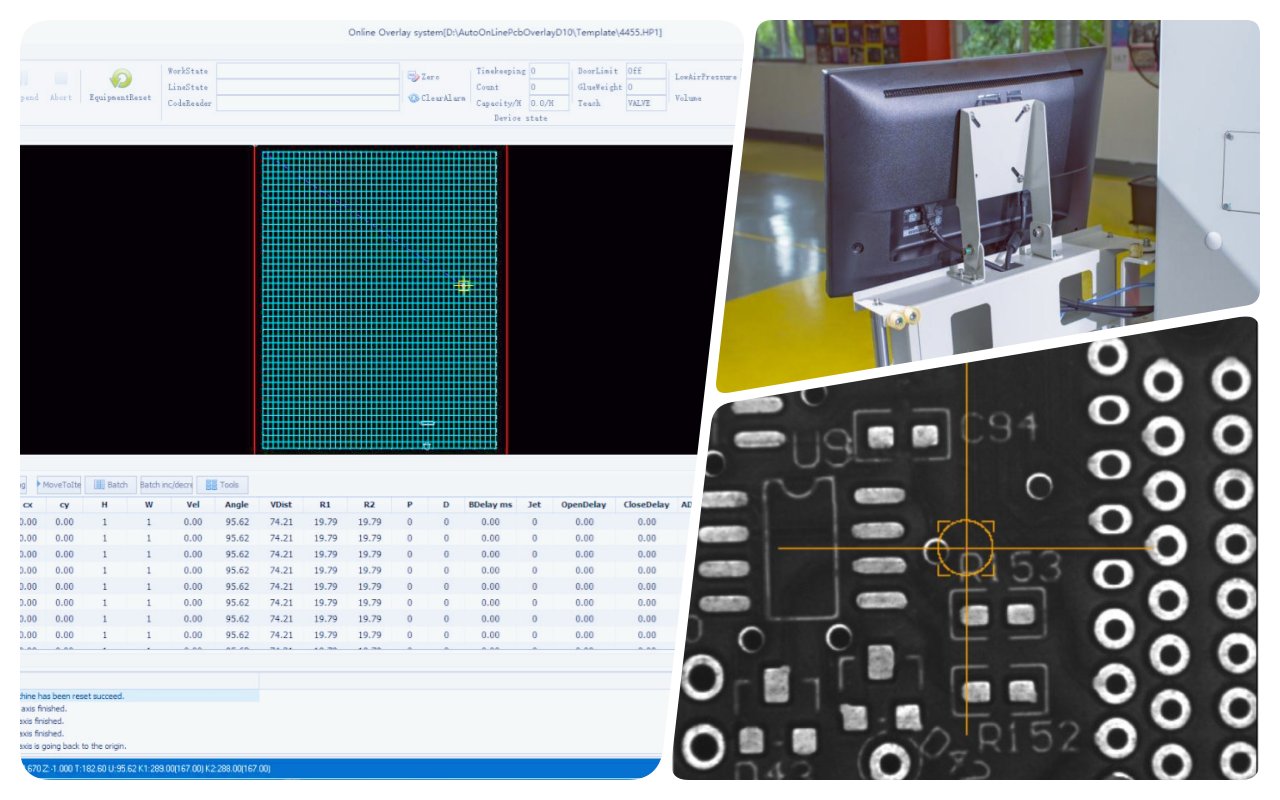

Операторская система
Система оператора в машине для нанесения поверхностного покрытия на светодиодные печатные платы создает новую программу <10 минут, смена <2 минут, Windows 10. Удобное программное обеспечение включает функции обучения и навигации. Отображение рабочего пути в реальном времени делает работу простой и интуитивно понятной. ПЗС-видение является опцией. Операционная платформа настраивается для гибкой адаптации различных операторов. Сокращает обучение на машине селективного защитного покрытия до одной смены. Многоязычная поддержка, учебные пособия для глобальных команд LED. Сенсорный экран минимизирует ошибки.

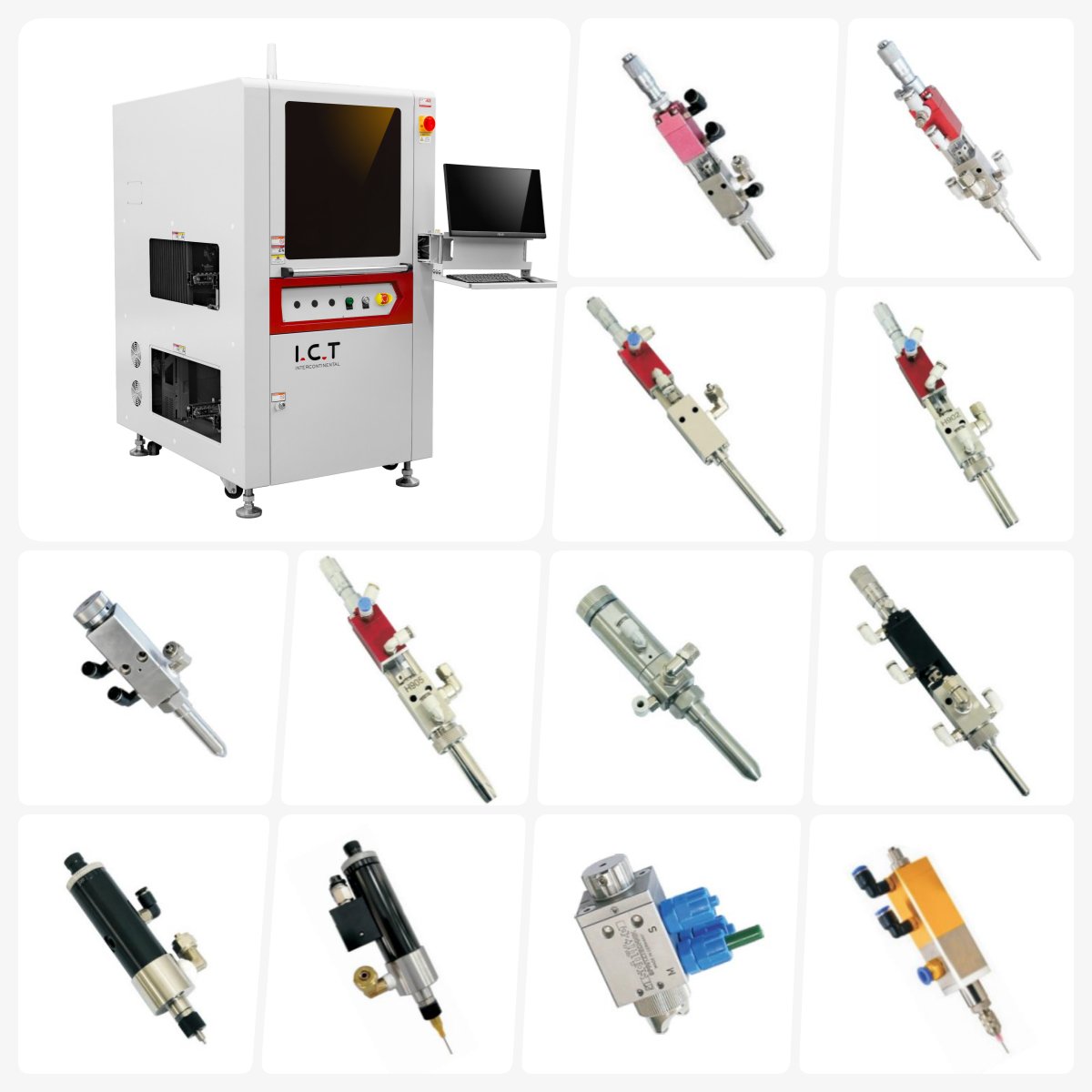

Усовершенствованная система покрытия с двумя клапанами
Система нанесения покрытия в машине для нанесения поверхностного покрытия на светодиоды для печатных плат использует конструкцию с двойным клапаном для более сложных PCBA сценариев применения. Модульная конструкция позволяет быстро заменять разные корпуса клапанов для разных продуктов. Опциональная ось U и наклон, простота нанесения покрытия даже на сложные PCBA. Встроенная УФ-лампа для интуитивно понятного визуального рабочего состояния. ПЗС-видение является опцией. H-808 для мелких точек (<50 микрон) при LED/низком распылении. Вентиляторы H-818 200 мм со скоростью 500 мм/с. H-828 имеет густоту потока 10 мл/мин. Снижает количество отходов на 20-30%, низкое содержание летучих органических соединений. IP67 в машине для селективного нанесения защитного покрытия.
| Спецификация
| Селективные конформные машины для покрытия | ||||
| Модель | I.C.T-T550 | I.C.T-T550U | I.C.T-T600 | I.C.T-T650 |
| Количество клапанов | 2 (головка клапана распыления 1, прецизионный клапан 1 голова) | 2 (головка клапана распыления 1, прецизионный клапан 1 голова) | 2 (клапан распыления 2, головка) | 4 (головка клапана распыления 2, головка прецизионного клапана 2) |
| Метод управления | ПК + карта управления движением | |||
| Количество шпинделей | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB Размер | 50*50 ~ 450*460 мм | |||
| Привод шпинделя | Импортированный серводвигатель + модуль шарикового винта | |||
| Автоматическая очистка клапанов | с 5 -л бак под давлением | |||
| Источник питания | 220 В переменного тока ± 10%, 50/60 Гц, 2,2 кВт | |||
| Измерение | L910*W1600*H1700 мм | |||
| Вес нетто | 1000 кг | |||

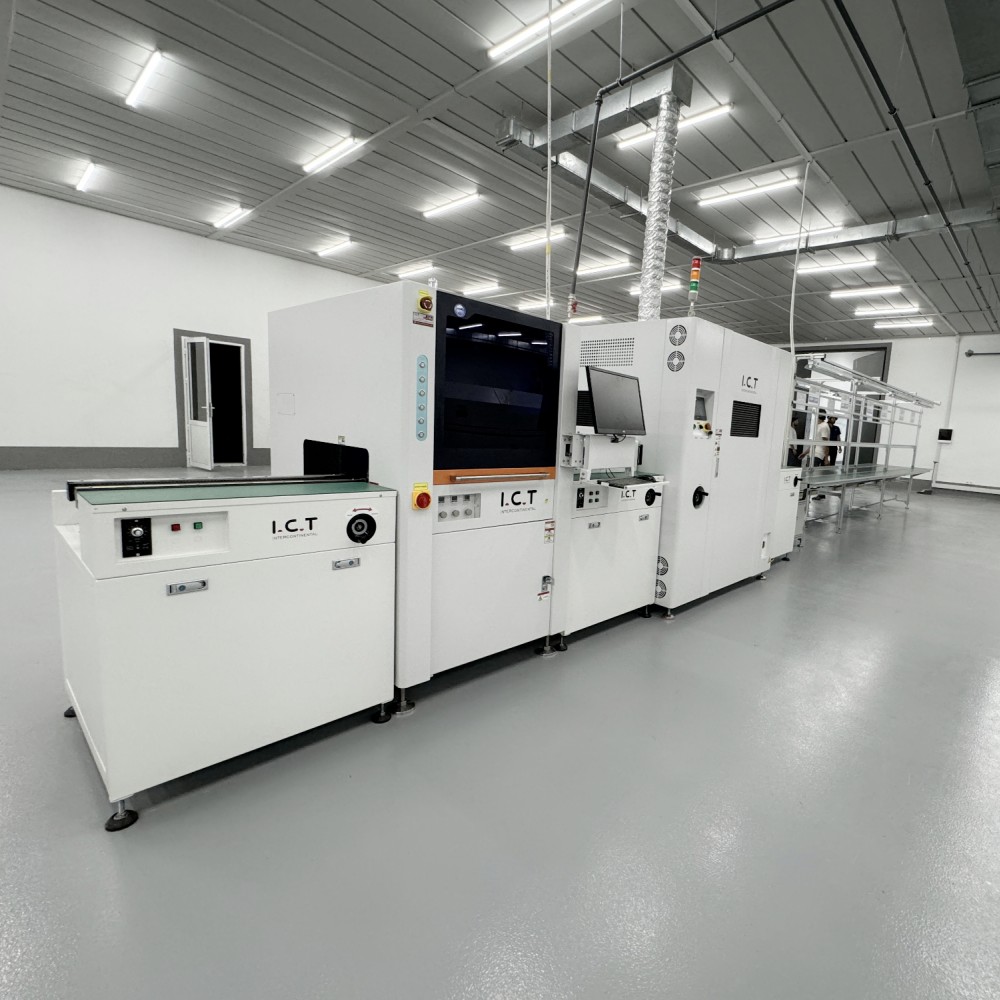

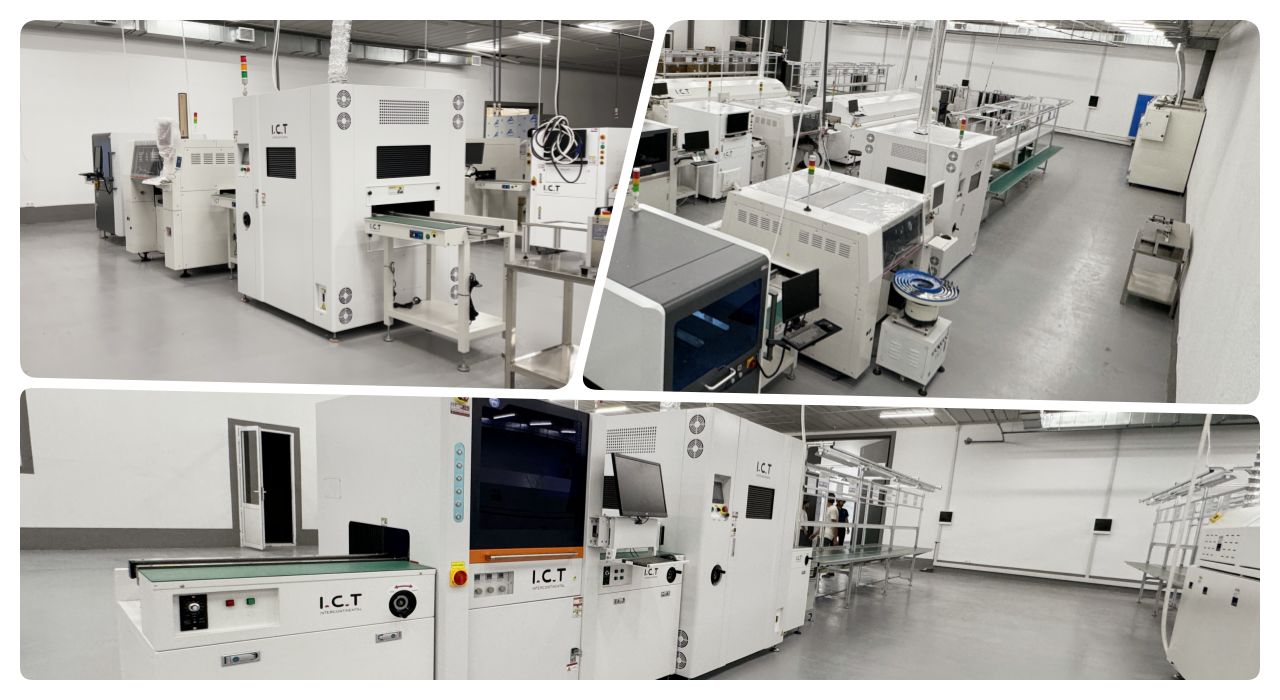

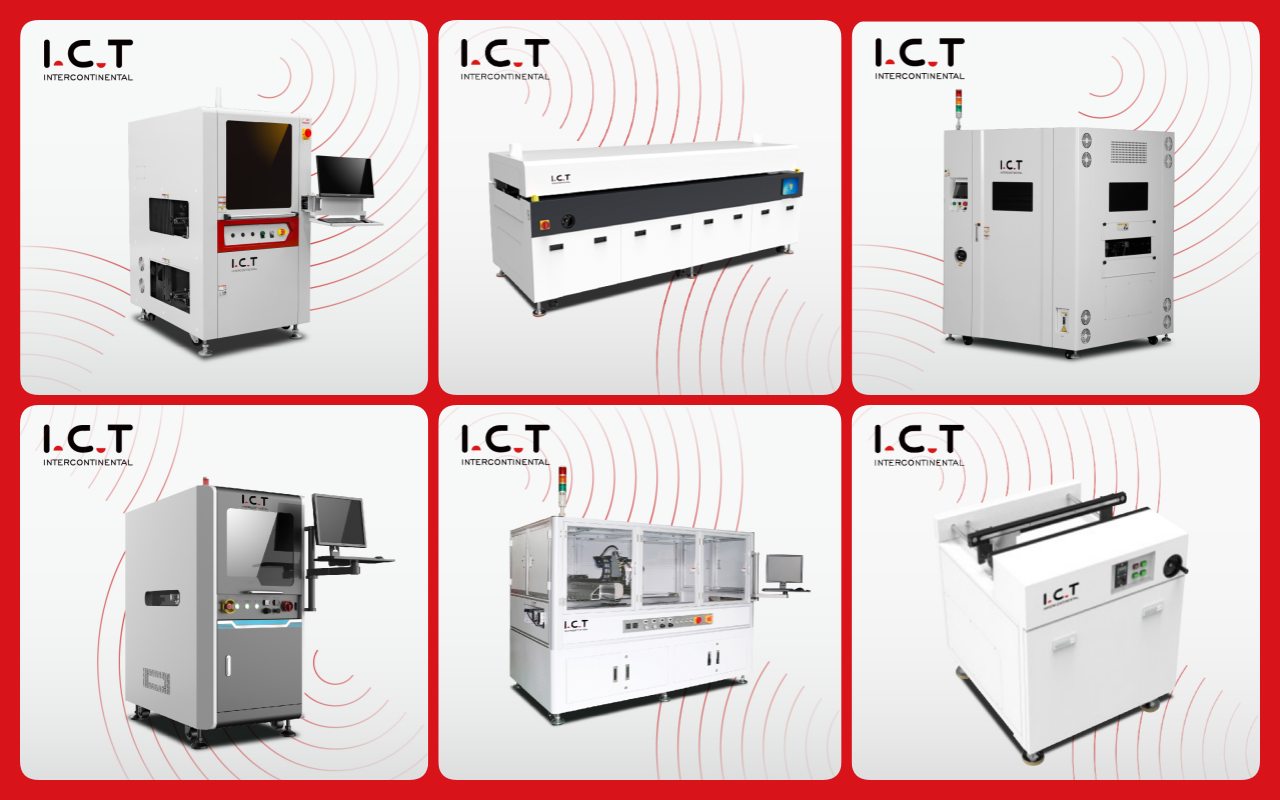

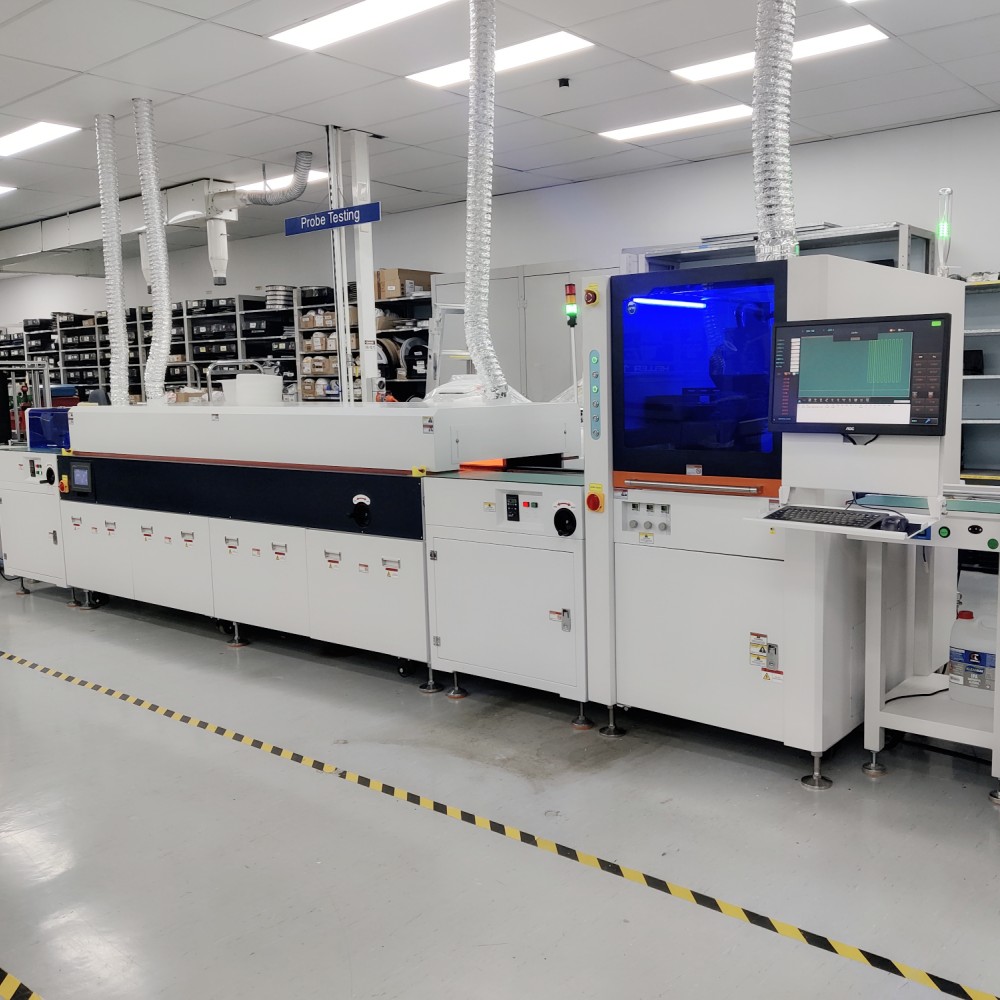

| нанесения покрытия Список оборудования линии
Наша линия нанесения покрытий PCBA предлагает передовые инструменты для эффективной и точной защиты печатных плат. Полностью автоматизированная линия нанесения покрытия включает в себя машину для выборочного нанесения покрытия для точного нанесения, печь для отверждения для долговечной отделки, AOI для проверки качества, подъемник и переворот для плавного перемещения, а также конвейерную систему для бесперебойного производства.
Эта высококачественная линия нанесения покрытий PCBA обеспечивает стабильную работу, надежное пыленепроницаемое, водонепроницаемое и взрывобезопасное покрытие, отвечающее разнообразным отраслевым потребностям. Благодаря модульной конструкции и глобальной поддержке со стороны I.C.T он повышает производительность при выполнении задач по нанесению защитных покрытий.
| Название продукта | Назначение линии нанесения покрытия PCBA |
|---|---|
Наносит на печатные платы точные защитные покрытия для защиты от пыли, воды и взрывов. | |
Затвердевает покрытия под действием ИК- или УФ-излучения, обеспечивая долговечную и надежную защиту. | |
Плавно транспортирует печатные платы через линию нанесения покрытия для эффективной обработки. | |
Предоставляет и сохраняет PCB для производственной линии, обеспечивая плавный ввод и вывод. | |
| Конформное покрытие AOI | Проверяет качество покрытия и выявляет дефекты для обеспечения высоких стандартов. |
| Видео об успехах клиентов
На видео наш инженер посещает европейского производителя приборных панелей. Они приобрели полную линию с машиной для поверхностного покрытия светодиодов печатных плат, загрузчиком, УФ-печью, разгрузчиком, волновой пайкой, AOI. Он устанавливает, отлаживает для оптимальной производительности. Обучение эксплуатации/обслуживанию/устранению неисправностей. Испытания решают проблемы, оптимизируют процессы, повышают эффективность/качество. Обеспечивает высококачественное производство в кратчайшие сроки. Демонстрирует точное распыление на автомобильные платы, быстрое программирование, плавную интеграцию в машину для напыления покрытия и склеивания печатных плат, обеспечивая надежность LED.
| Услуги и обучение
I.C.T обеспечивает установку/отладку/обслуживание машины для поверхностного нанесения покрытия на светодиодные печатные платы. Инженеры предлагают обучение эксплуатации: базовые операции, рекомендации по техническому обслуживанию, устранение распространенных проблем. Быстрое реагирование на производственные проблемы. Поддержка на месте обеспечивает бесперебойное пробное производство. Возможна удаленная помощь. Запчасти в наличии. Аудит оптимизации машины для выборочного нанесения конформного покрытия в LED. Курсы повышения квалификации. Улучшения материалов. Гарантирует время простоя менее 1%, высокую рентабельность инвестиций в 72 странах.
| Что говорят клиенты
Клиенты хвалят инженеров за квалифицированную установку и быстрый ремонт в Европе. Машина для нанесения покрытия smt на светодиодные печатные платы обеспечивает равномерное покрытие приборных панелей, выход 99,9%. Надежная упаковка выдерживает доставку. Ответы <12 часов предотвращают остановку. Замена клапанов сокращает изменение на 80%, увеличивает мощность. «Лучшая машина для нанесения покрытия на светодиоды на печатные платы — надежная», — говорит лидер. Продлевает срок службы платы LED в суровых условиях.
| Сертификаты и стандарты
SMT Машина для нанесения покрытия на светодиодные печатные платы соответствует стандартам CE, RoHS, ISO9001. Патенты на ключевые технологии, такие как модульные клапаны. Каждое устройство проходит 72-часовую обкатку, тесты на точность и проверку совместимости. Стандарты IPC-A-610, полная отслеживаемость. Сторонние аудиты подтверждают дефекты <0,1%. Обеспечивает безопасную и экологичную работу машины для селективного нанесения защитного покрытия в LED/автомобильном секторе. Снижает риски во всем мире.

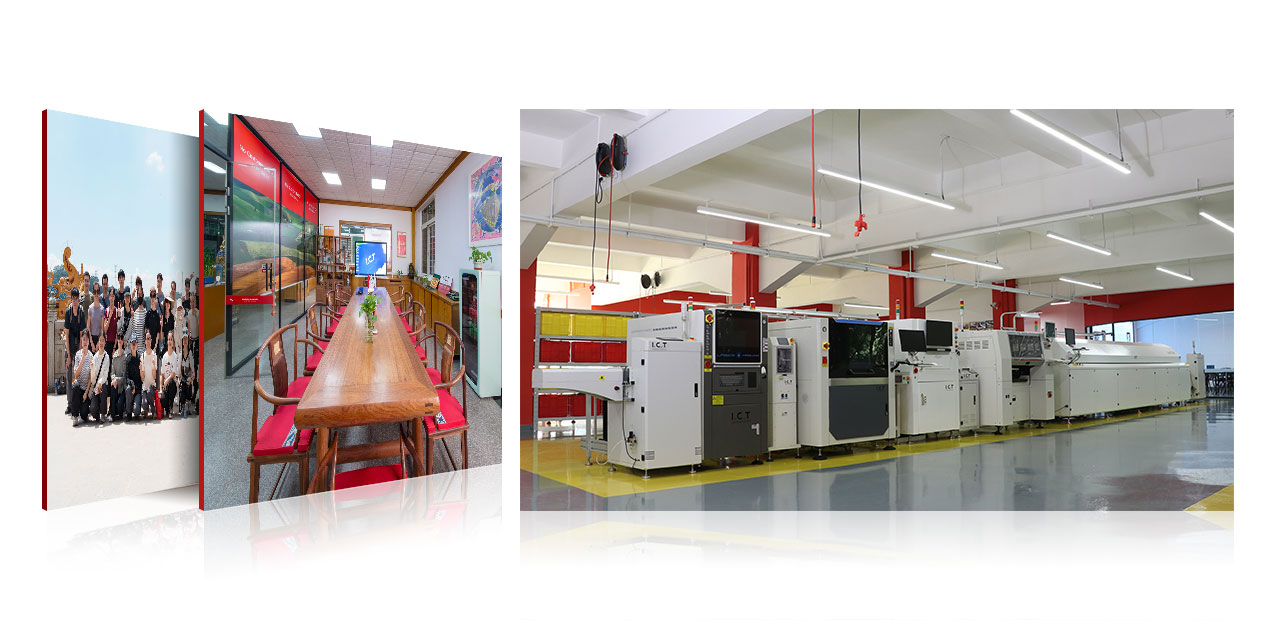

| О компании и заводе I.C.T
I.C.T с 2012 года владеет научно-исследовательской/производственной площадью 12 000 м⊃2;. 89 сотрудников, включая 20 инженеров, фонды в размере 30 миллионов долларов США, 8 филиалов. Обслуживает более 1600 клиентов в 72 странах, предлагая решения 0–1 SMT: анализ, планирование, оборудование, обучение, оптимизация. Строгие системы качества, 100% проверка, сборка в чистых помещениях. Чехлы PCBA, SMT, DIP, покрытие, роботы. Глобализация и локализация создают платформу перекрестной ценности в машинах для нанесения поверхностного покрытия на светодиодные печатные платы.
