I.C.T-GP800
I.C.T

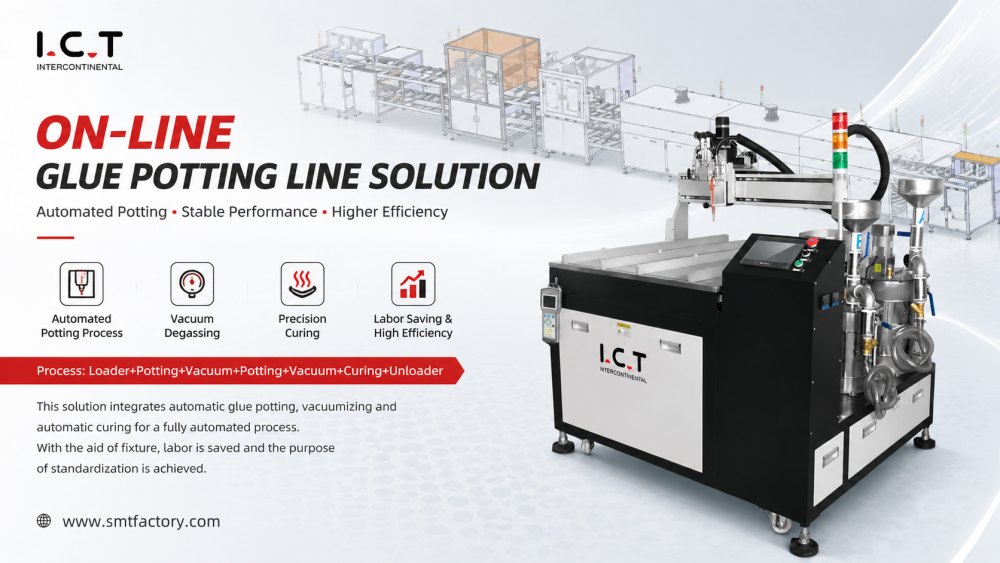

On-line Glue Potting Line solution
| Количество: | |
|---|---|
Онлайн-линия для заливки клеем обеспечивает точную автоматическую заливку сборок PCBA при крупносерийном производстве. Каждая станция наносит клей равномерно, обеспечивая равномерное покрытие компонентов разного размера. Интегрированные транспортные системы эффективно перемещают PCB между модулями заливки, отверждения и проверки. Регулируемые параметры учитывают различную вязкость клея и схемы заливки. Система сокращает отходы материалов, повышает надежность производства и обеспечивает стабильное качество. Компактная линейная конструкция позволяет легко интегрировать его с существующими линиями SMT и DIP. Операторы могут быстро переключать программы в соответствии с различными макетами PCB или моделями продуктов.
В GP800 используются программируемые сопла с контролируемой скоростью потока для точного нанесения клея на определенные участки. Регулируемая длина хода, скорость и угол сопла позволяют создавать сложные узоры и плотно покрывать компоненты. Датчики высоты обеспечивают равномерную толщину покрытия. Автоматизированная система предотвращает чрезмерное или недостаточное заполнение, гарантируя стабильное качество заливки одно- или двусторонних PCB.
Модульная конвейерная система транспортирует PCB между станциями дозирования, отверждения и проверки. Приводы шаговых двигателей обеспечивают точное позиционирование. Толкатели и буферы стабилизируют доски во время нанесения клея. Быстроразъемные приспособления позволяют быстро переключаться между типами продукции. Конструкция обеспечивает точное выравнивание, предотвращает смещение PCB и обеспечивает высокоскоростную работу во встроенных рабочих процессах SMT/DIP.
Встроенные модули ИК- или УФ-отверждения быстро отверждают клей, не влияя на целостность компонентов. Станции контроля с ПЗС- или лазерными датчиками проверяют равномерность покрытия и обнаруживают ошибки в режиме реального времени. Управление на базе ПЛК позволяет операторам регулировать время отверждения, скорость конвейера и параметры проверки. Непрерывный мониторинг обеспечивает стабильное качество при максимальной производительности и минимизации времени простоя.
Приложение:
| Модель | I.C.T GP800 |
| Номер сопла | 1 (несколько головок - опция) |
| Номер оси | 3-оси X,Y,Z |
| Размер стола | <500*500 мм |
| Регулировка оси Z | 0-100 мм |
| Уборка | Авто |
| Клеящий материал | Силикон, эпоксидная смола, ПУ и т. д. |
| Вязкость клея | <20000 |
| Источник питания | Переменный ток: 220±10%, 50/60 Гц, 2,5 кВт |
| Метод управления | PLC+сенсорный экран |
| Измерение (мм) | Л1800*В1800*В1500 |
| Масса | Приблизительно: 580 кг |
I.C.T обеспечивает полную поддержку операций SMT, DIP и заливки. При планировании перед поставкой оцениваются тип PCB, посадочный материал, производственные цели и планировка. После поставки инженеры выполняют установку, ввод в эксплуатацию, обучение операторов, техническое обслуживание и оптимизацию процессов. Интеграция процессов заливки, отверждения, обработки и проверки клея обеспечивает надежный рабочий процесс. Новые предприятия получают пошаговое руководство от макета до пробного производства, а существующие линии получают оптимизированные процессы и стабильную работу.
| Название продукта | Назначение линии нанесения покрытия PCBA |
|---|---|
Наносит на печатные платы точные защитные покрытия для защиты от пыли, воды и взрывов. | |
Затвердевает покрытия под действием ИК- или УФ-излучения, обеспечивая долговечную и надежную защиту. | |
Плавно транспортирует печатные платы через линию нанесения покрытия для эффективной обработки. | |
Предоставляет и сохраняет PCB для производственной линии, обеспечивая плавный ввод и вывод. | |
| Конформное покрытие AOI | Проверяет качество покрытия и выявляет дефекты для обеспечения высоких стандартов. |
В декабре 2025 года компания I.C.T поставила три интегрированные линии — SMT, DIP и покрытие — клиенту автомобильной электроники в Саудовской Аравии. Инженеры I.C.T выполнили установку на месте, калибровку и обучение операторов. Клиент ранее инспектировал объект I.C.T в июне 2025 года. После успешного ввода в эксплуатацию инженеры получили почетные грамоты, подтверждающие их профессионализм и надежность комплексного решения SMT, линии DIP и клеевой заливки для нового завода ODM, способного проводить независимые исследования и разработки, проектирование и производство.
I.C.T обеспечивает полную поддержку операций SMT, DIP и заливки. При планировании перед поставкой оцениваются тип PCB, посадочный материал, производственные цели и планировка. После поставки инженеры выполняют установку, ввод в эксплуатацию, обучение операторов, техническое обслуживание и оптимизацию процессов. Интеграция процессов заливки, отверждения, обработки и проверки клея обеспечивает надежный рабочий процесс. Новые предприятия получают пошаговое руководство от макета до пробного производства, а существующие линии получают оптимизированные процессы и стабильную работу.
Клиенты хвалят I.C.T за практическое руководство и быстрое реагирование. Инженеры дают четкие инструкции, позволяющие уменьшить количество ошибок и повысить эффективность производства. Упаковка обеспечивает безопасную транспортировку оборудования. Технические вопросы решаются оперативно. Клиенты доверяют I.C.T запуск новых линий SMT, DIP и заливочных линий, обеспечивая стабильные и высококачественные результаты заливки в автономном или поточном производстве.
Линия заливки клея GP800 сертифицирована CE и ISO9001. Процедуры обеспечения качества включают проверку компонентов, проверку сборки, функциональное тестирование, проверку упаковки, отслеживание отгрузки, установку и послепродажное обслуживание. Эти стандарты обеспечивают воспроизводимую и надежную заливку односторонних и двусторонних сборок PCBA, включая автомобили, смартфоны и приложения LED.
I.C.T предлагает готовые решения для SMT, DIP, нанесения покрытий, дозирования, сборки и интеграции с интеллектуальным заводом. Собственные группы исследований и разработок, производства, проектирования, продаж и обслуживания поддерживают клиентов по всему миру. Проекты включают поставку, установку, обучение и оптимизацию процессов. I.C.T строит новые заводы с 0 до 1 и модернизирует существующие линии с 1 до 10, обеспечивая точные, масштабируемые и надежные решения PCBA для заливки и нанесения покрытий.
