Т420
I.C.T
smt pcb metal coating machines
| Количество: | |
|---|---|
Настольная машина для нанесения конформного покрытия SMT PCBA предназначена для нанесения покрытий PCB небольшими партиями или прототипами с высокой точностью. Трехосное движение позволяет выборочно применять одно- или двусторонние PCB. Вмещает доски размером от 50×50 до 400×400 мм и высотой до 80 мм. Система включает в себя баки для материала емкостью 10 л, баки для очистки объемом 2 л и регулируемые распылительные клапаны. Операторы могут программировать точки, линии, окружности, дуги и кривые. Быстрая смена продукта и интуитивно понятный интерфейс делают его идеальным для автономного производства, небольших пилотных линий и лабораторных условий, обеспечивая повторяемые и однородные результаты конформного покрытия.

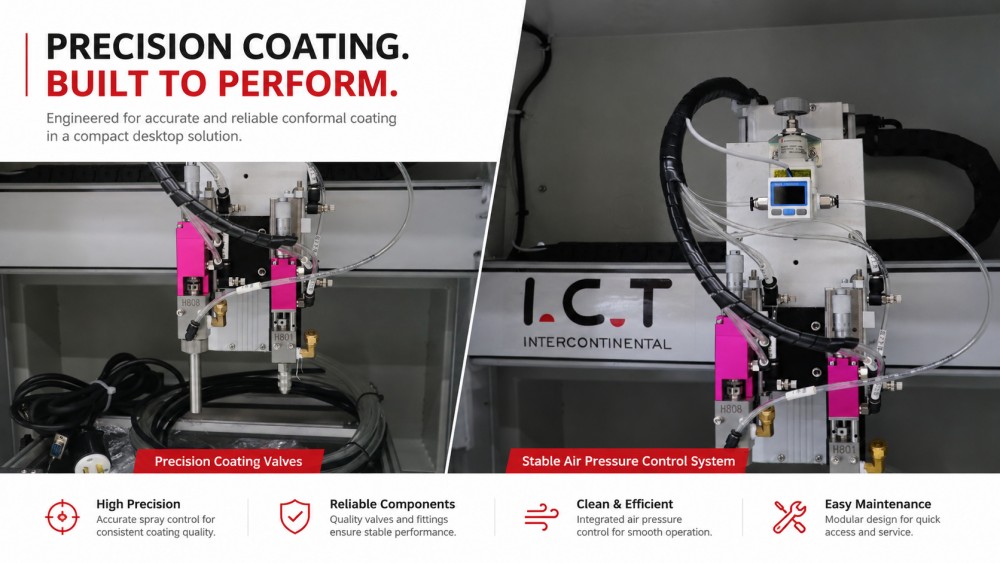

Трехосный робот наносит покрытия с высокой повторяемостью на сложных PCB объектах. Регулируемые клапаны работают с различными вязкостями, включая УФ-клеи и эпоксидные клеи. Обнаружение высоты и распознавание краев обеспечивают равномерное покрытие и предотвращают избыточное распыление. Поддерживает односторонние и двусторонние платы. Эта функция гарантирует стабильное качество покрытия при производстве прототипов, лабораторных и мелкосерийных изделий SMT PCBA.
Компактные настольные конвейеры и приспособления стабилизируют плиты во время нанесения покрытия. Шаговые двигатели обеспечивают точное движение. Быстросменные приспособления минимизируют время простоя при переключении плат. Компоновка настольного компьютера идеально подходит для инженерных лабораторий, опытного производства или мелкосерийного нанесения покрытий SMT PCB. Система предотвращает перекосы и обеспечивает равномерное покрытие плит различных размеров и толщин, сохраняя при этом высокую эффективность.
В комплект поставки входит основной бак емкостью 10 л и бак для очистки объемом 2 л с регулируемым давлением воздуха 4,5–6 кг/см⊃2;. Программирование обучающего блока позволяет определять траекторию и регулировать объем покрытия. Независимые циклы очистки уменьшают загрязнение. Контролируемый поток материала гарантирует постоянную толщину покрытия. Гибкое программирование позволяет использовать несколько макетов PCB, обеспечивая воспроизводимые результаты в мелкосерийном или автономном производстве.
| Предмет | I.C.T-T420 |
|---|---|
| Количество клапанов | Распылительный клапан 1 шт., прецизионный клапан 1 шт. |
| Номер оси | 3-осевой (X, Y, Z) |
| PCB Размер | 50×50 ~ 400×400 мм |
| PCB Толщина | 0,4 ~ 6 мм |
| PCB Деформация | <1% |
| Система драйверов | Шаговый двигатель |
| Объем материала | Ведро для клея 1×10 л + ведро для чистки 1×2 л |
| Макс. Скорость | 400 мм/сек |
| Макс. Высота компонента | 80 мм |
| Форма веера Ширина распыления | 5 ~ 8 мм |
| Наименьший диаметр распыления | 5 мм |
| Повторяемая точность | ±0,1 мм |
| Смена продукта | <8 минут |
| Осмотреть свет | УФ-свет |
| Давление воздуха | 4,5 ~ 6 кг/см⊃2; |
| Источник питания | 220 В переменного тока±10 %, 50/60 Гц, 500 Вт (опция: 110 В) |
| Метод управления | Рукоятка управления |
| Размер (Д×Ш×В) | 800×900×900 мм |
| Масса | Прибл. 50 кг |
*I.C.Tпродолжает работать над качеством и производительностью, технические характеристики и внешний вид могут обновляться без особого уведомления.
Настольная машина для нанесения покрытий интегрируется с I.C.T полными линиями SMT/DIP, включая системы захвата и размещения, селективной пайки, AOI и снятия панелей. Встроенная ПЗС-матрица контролирует качество покрытия. В совокупности эти системы оптимизируют производительность, минимизируют доработки и поддерживают равномерное покрытие покрытия для сборок PCBA и LED. Идеально подходит для лабораторий, пилотных линий и мелкосерийного производства SMT.
| Название продукта | Назначение линии нанесения покрытия PCBA |
|---|---|
Наносит на печатные платы точные защитные покрытия для защиты от пыли, воды и взрывов. | |
Затвердевает покрытия под действием ИК- или УФ-излучения, обеспечивая долговечную и надежную защиту. | |
Плавно транспортирует печатные платы через линию нанесения покрытия для эффективной обработки. | |
Предоставляет и сохраняет PCB для производственной линии, обеспечивая плавный ввод и вывод. | |
| Конформное покрытие AOI | Проверяет качество покрытия и выявляет дефекты для обеспечения высоких стандартов. |
В декабре 2025 года компания I.C.T поставила три производственные линии — SMT, DIP и Coating — саудовскому производителю автомобильной электроники. Инженеры выполнили установку, калибровку и обучение операторов. Клиент ранее посещал I.C.T в июне 2025 года для проверки оборудования и производственных процессов. После ввода в эксплуатацию инженеры получили почетные сертификаты, подтверждающие профессиональное обслуживание и надежность комплексного решения SMT, линии DIP и нанесения покрытий для нового завода ODM, способного заниматься исследованиями, разработками, проектированием и производством.
I.C.T обеспечивает комплексную поддержку операций SMT, DIP и нанесения покрытия. Оценка перед поставкой включает в себя типы PCB, материалы покрытия, мощность и компоновку. После поставки инженеры обеспечивают установку, ввод в эксплуатацию, обучение операторов, техническое обслуживание и оптимизацию процессов. Настольный лакировочный станок включен в полный рабочий процесс сборки, обеспечивая стабильное качество покрытия. Новые предприятия получают руководство от макета до пробного производства, а существующие линии получают оптимизированный рабочий процесс и стабильную работу.
Клиенты ценят I.C.T за четкие инструкции, практическую поддержку и быстрые ответы. Инженеры помогают операторам уменьшить количество ошибок и повысить производительность. Упаковка обеспечивает безопасную доставку. Технические вопросы при монтаже и производстве решаются оперативно. Клиенты доверяют I.C.T запуску новых линий SMT, DIP и нанесения покрытий, одновременно обеспечивая равномерные, повторяемые результаты нанесения покрытия PCBA в автономном или мелкосерийном производстве.
Настольная машина для нанесения конформного покрытия сертифицирована CE и ISO9001. Управление качеством включает проверку компонентов, проверку сборки, функциональное тестирование, проверку упаковки, отслеживание отгрузки, установку и послепродажное обслуживание. Эти стандарты гарантируют воспроизводимые, высококачественные конформные покрытия для мелкосерийного производства и производства прототипов PCBA, включая селективное покрытие LED и электронных модулей.
I.C.T поставляет готовые решения для SMT, DIP, нанесения покрытий, дозирования, сборки, робототехники и интеллектуальных заводов. Собственные группы исследований и разработок, производства, проектирования, продаж и обслуживания помогают клиентам от планирования до стабильного производства. Глобальные проекты охватывают поставку оборудования, его монтаж, обучение и оптимизацию процессов. I.C.T строит новые объекты с 0 до 1 и модернизирует существующие линии с 1 до 10, предоставляя масштабируемые, точные и надежные решения PCBA для конформного покрытия.
